Umgang mit inkonsistenten Biegewinkeln bei der Blechbearbeitung bedeutet, sich mit dem lästigen Problem der elastischen Rückfederung an der Abkantpresse auseinanderzusetzen – ein Problem, das viele Bediener plagt, die immer wieder Winkel nachjustieren müssen, ohne genau zu verstehen, warum sich das Metall nach dem Biegen in seine ursprüngliche Form zurückverformt. Die elastische Rückfederung ist eine inhärente physikalische Eigenschaft von Metall beim Biegen; übermäßige elastische Rückfederung ist jedoch keineswegs ein unlösbares Problem. In dieser Anleitung erfahren Sie praktische, in der Werkstatt erprobte Strategien zur Minimierung der elastischen Rückfederung an JUGAO-Abkantpressen, zur Verbesserung der Biegegenauigkeit und zur Erzielung konsistenter, zuverlässiger Ergebnisse in der täglichen Produktion.

Was führt zu einer starken elastischen Rückfederung an der Abkantpresse?

Bevor Sie die elastische Rückfederung an der Abkantpresse angehen, ist es entscheidend, die Ursachen für eine übermäßige elastische Rückfederung bei der Blechbiegeoperation zu identifizieren.

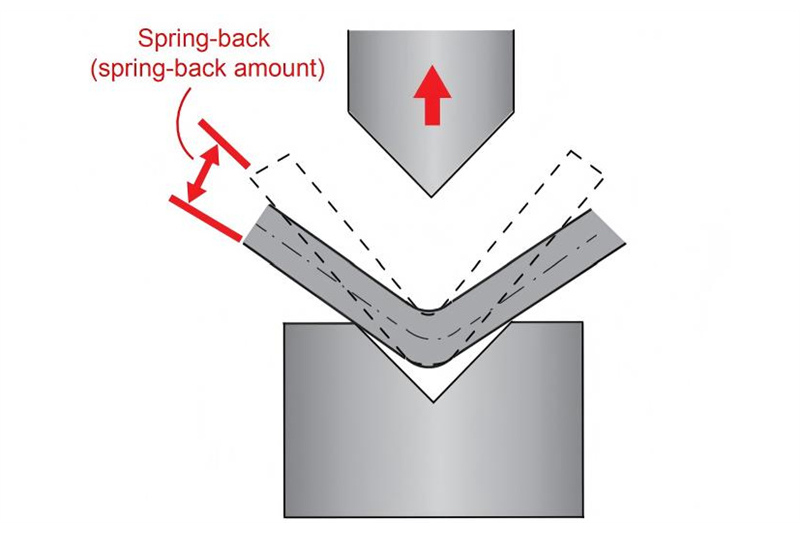

Die Rückfederung tritt auf, weil sich das Metall elastisch zurückstellt, sobald die Biegekraft entfernt wird. Je höher die Festigkeit des Werkstoffs und je größer der Biegeradius sind, desto ausgeprägter ist der Rückfederungseffekt.

Die wichtigsten Einflussfaktoren sind:

• Werkstoffe mit hoher Zugfestigkeit (z. B. Edelstahl und hochfester Stahl)

• Zu weite V-Falzöffnungen

• Unzureichende Biegekraft

• Falsche Auswahl des Stempelradius

• Fehlerhafte Winkelprogrammierung in CNC-Abkantpressen

Indem Sie den primären Faktor für die Rückfederung bei einer bestimmten Bearbeitungsaufgabe identifizieren, können Sie gezielte Lösungen einsetzen, anstatt willkürliche Winkelkorrekturen vorzunehmen, die kaum Ergebnisse liefern.

Einstellen des Überbiegewinkels an CNC-Abkantpressen

Eine kontrollierte Überbiegung ist eine der einfachsten und effektivsten Methoden, um die Rückfederung an Abkantpressen zu minimieren.

Schritt 1: Ermitteln des erwarteten Rückfederwerts

Die Formel zur Berechnung des Rückfederwerts lautet: Δθ = θi × [(E − kσy) / E) × Ri + Knt × Ri + Knt − 1]

Beginnen Sie mit einem Testbiegevorgang unter Verwendung des exakt für die Aufgabe erforderlichen Materials und der erforderlichen Blechdicke. Nachdem Sie den tatsächlichen Biegewinkel mit einem digitalen Winkelmessgerät gemessen haben, vergleichen Sie diesen mit dem vorgegebenen Programmierwinkel – die Differenz zwischen beiden Werten entspricht dem Rückfederwert, den Sie berücksichtigen müssen.

Wenn Sie beispielsweise einen 90°-Biegewinkel programmieren, der tatsächlich jedoch 92° beträgt, müssen Sie eine Überbiegekompensation von etwa 2° anwenden.

Schritt 2: Winkelkompensation im Steuerungssystem hinzufügen

Moderne CNC-Steuerungssysteme wie Delem ermöglichen es Ihnen, die Biegewinkel direkt über die Steuer-Software anzupassen. Anstatt bei jedem Produktionslauf manuelle Korrekturen vorzunehmen, geben Sie den berechneten Kompensationswert einfach in das Programm ein – dies gewährleistet konsistente Ergebnisse, insbesondere bei Serienfertigung, bei der Wiederholgenauigkeit entscheidend ist.

Diese Methode überzeugt besonders bei Massenfertigungsszenarien, bei denen die Einhaltung einheitlicher Biegewinkel zwingend erforderlich ist.

Feinabstimmung der Werkzeugauswahl zur Reduzierung des Rückfederns

Die richtige Auswahl der Werkzeuge ist ein entscheidender Faktor zur Minimierung des Rückfederns an der Abkantpresse; falsche Werkzeugauswahlen sind häufig die Ursache für übermäßiges Rückfedern.

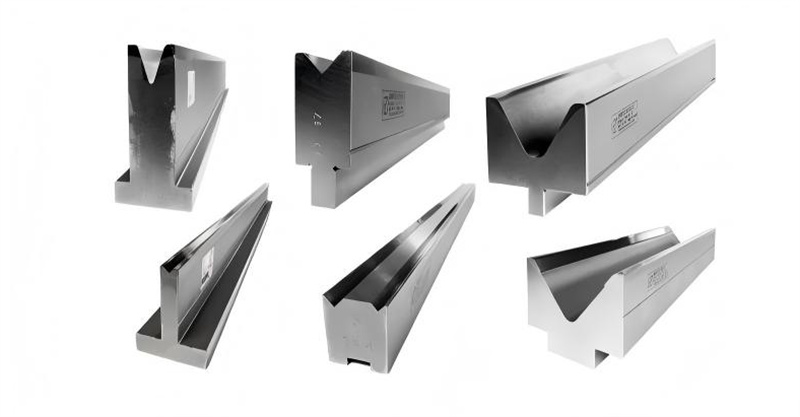

Auswahl der richtigen V-Falzöffnung

Ein häufiger Fehler beim Biegen von Blechen besteht darin, eine zu breite V-Falzöffnung zu verwenden. Eine größere V-Falzöffnung führt zu einem größeren Biegeradius, was das Rückfedern verstärkt.

Hier ist eine bewährte Regel zur Auswahl der V-Falzöffnung:

• Bei Stahl mit geringer Festigkeit ist eine V-Falzöffnung, die das 6- bis 8-fache der Materialdicke beträgt, ideal.

• Bei Edelstahl sollte die V-Falzöffnung leicht verkleinert werden, um die elastische Rückstellung des Materials besser zu kontrollieren und das Rückfedern zu reduzieren.

Wahl eines kleineren Stempelradius

Ein kleinerer Radius der Stempelspitze erhöht die plastische Verformung des Metalls während des Biegens und verringert dadurch den Anteil der elastischen Rückstellung, die zur Springback-Wirkung führt. Gleichwohl ist es wichtig, ein ausgewogenes Verhältnis zu finden: Ein zu kleiner Stempelradius erhöht das Risiko von Materialrissen, insbesondere bei hochfesten Stählen.

Erhöhung der Biegekraft und Beherrschung von Unterkantverfahren

Eine weitere äußerst wirksame Strategie zur Begrenzung eines übermäßigen Springback beim Abkantpressen besteht darin, die Eindringtiefe des Stempels in die Matrize zu erhöhen.

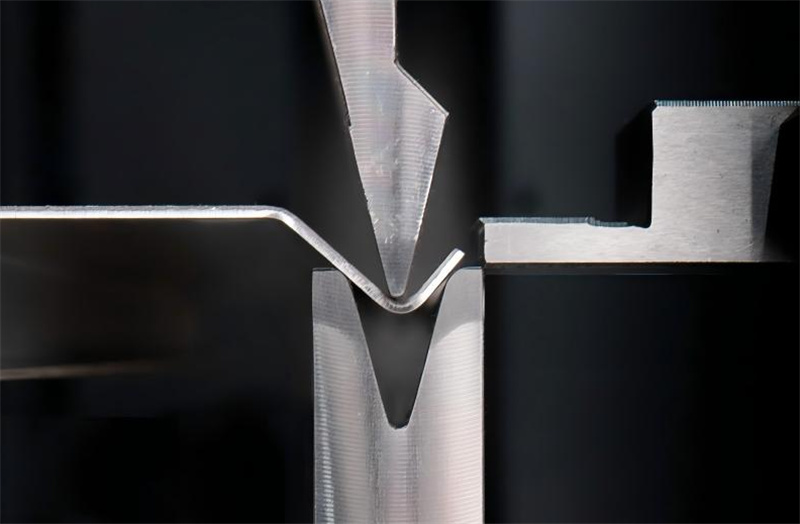

Luftbiegen versus Unterkanten

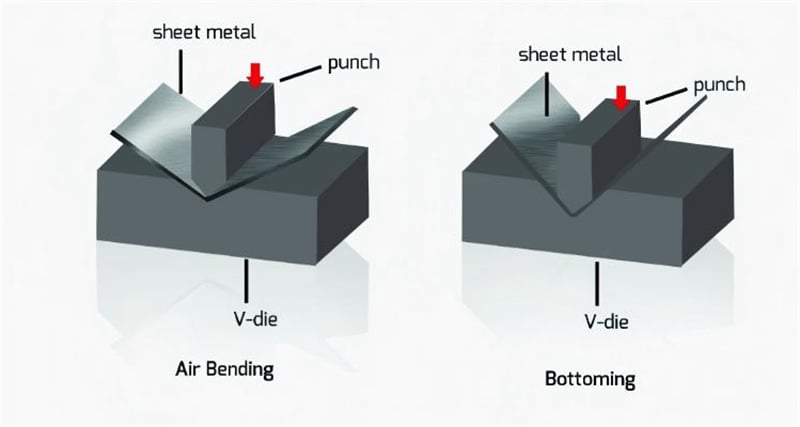

Beim Luftbiegen tritt tendenziell mehr Springback auf, da das Material während des Biegeprozesses nicht vollständig in den Matrizenhohlraum gedrückt wird.

Wenn es die Projektspezifikationen zulassen, kann der Wechsel zu einer dieser Methoden den Springback drastisch reduzieren:

• Kalibrierbiegen

• Prägen

Das Prägen ist besonders effektiv, um die Rückfederung zu minimieren, da es das Material zwingt, eine plastische Verformung jenseits seiner elastischen Grenze zu erfahren.

Bevor Sie das Abstrecken oder Prägen anwenden, berechnen Sie stets die erforderliche Presskraft mithilfe einer Biegekrafttabelle, um eine Überlastung der Maschine und damit verbundene Schäden zu vermeiden.

Materialbezogene Tipps zur Reduzierung der Rückfederung beim Blechbiegen

Verschiedene Blechwerkstoffe zeigen unterschiedliches Verhalten während des Biegeprozesses; für jeden Werkstoff gilt ein typischer Rückfederungsbereich, der zu beachten ist:

• Edelstahl 304: 2 bis 3 Grad

• Weichaluminium: 1,5 bis 2 Grad

• Kaltgewalzter Stahl: 0,75 bis 1,0 Grad

• Warmgewalzter Stahl: 0,5 bis 1,0 Grad

• Kupfer und Messing: 0,00 bis 0,5 Grad

Hinweise zu hochfestem Stahl und Edelstahl

Diese Materialien weisen eine höhere Streckgrenze als Baustahl auf, was sich direkt in einer stärkeren Rückfederung der Abkantpresse niederschlägt.

Um die Rückfederung beim Abkanten von hochfestem Stahl oder Edelstahl zu minimieren, befolgen Sie diese Schritte:

• Verringern Sie die Öffnungsweite der V-Kante

• Erhöhen Sie den Überbiegeausgleichswert

• Stellen Sie sicher, dass die Anschlagvorrichtung absolut präzise positioniert ist

• Führen Sie mehrere Testabkantungen durch, bevor Sie mit der Serienfertigung beginnen

Der Einfluss von Korn- und Walzrichtung

Es ist außerdem unerlässlich, die Kornrichtung des Materials bei der Planung einer Biegung zu berücksichtigen. Das Abkanten senkrecht zur Walzrichtung verringert nicht nur das Risiko von Rissen, sondern verbessert auch die Wiederholgenauigkeit des Biegewinkels und reduziert dadurch zusätzliche Schwankungen der Rückfederung.

Die Werkstoffkontrolle ist häufig ein vernachlässigter Aspekt beim Blechbiegen, hat jedoch einen erheblichen Einfluss auf die endgültige Biegegenauigkeit sowie auf das Ausmaß der Rückfederung.

Maschinenkalibrierung und Präzision der Anschlagvorrichtung

Selbst die optimale Werkzeugauswahl und eine perfekt berechnete Winkelkompensation können die Federung nicht reduzieren, wenn die Abkantpresse selbst nicht ordnungsgemäß kalibriert und gewartet wird.

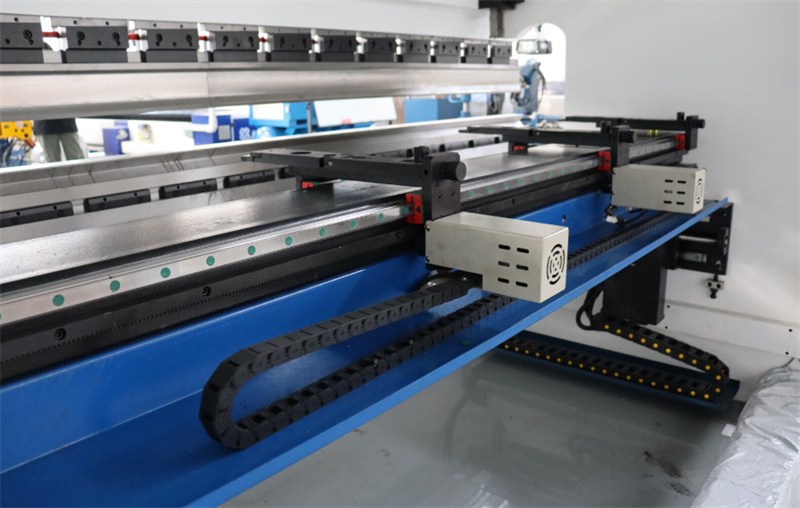

Überprüfung der Parallelität des Stößels

Wenn der Stößel der Abkantpresse nicht parallel zur Arbeitsplatte steht, weist eine Seite des gebogenen Teils stärkere Federung auf als die andere, was zu inkonsistenten Winkeln führt. Überprüfen Sie regelmäßig die Parallelität des Stößels mithilfe eines Präzisionsmessgeräts, um dieses Problem frühzeitig zu erkennen und zu beheben.

Kalibrierung des Anschlagssystems

Eine ungenaue Positionierung des Anschlagssystems verändert die Länge der zu biegenden Lasche, was indirekt die Konsistenz des Biegewinkels beeinträchtigt und Federungsprobleme verschärft. Die Beherrschung der Kalibrierung des Anschlagssystems einer Abkantpresse ist daher entscheidend, um Biegevariationen und Federung zu reduzieren.

Regelmäßige Maschinenwartung und wiederholte Kalibrierung sind entscheidend, um kumulative Biegefehler, die zu übermäßiger Federung führen, zu minimieren.

Häufig gestellte Fragen

Warum ist die Federrückstellung bei der Abkantpresse bei Edelstahl stärker ausgeprägt?

Edelstahl weist eine höhere Zugfestigkeit und größere Elastizität als Baustahl auf, was bedeutet, dass er nach Entfernung der Biegekraft eine stärkere elastische Rückstellung erfährt und somit zu einer ausgeprägteren Federrückstellung führt.

Was ist die effektivste Methode, die Federrückstellung bei der Abkantpresse zu reduzieren, ohne die Werkzeuge auszutauschen?

Die praktikabelste Lösung besteht darin, eine gesteuerte Überbiegekompensation im CNC-Steuergerät einzurichten – dies erfolgt zunächst durch Probierbiegungen, Messung der tatsächlichen Federrückstellung und anschließende Eingabe des entsprechenden Kompensationswerts in das Programm.

Führt eine Erhöhung der Tonnage immer zu einer geringeren Federrückstellung?

Nicht unbedingt. Eine Erhöhung der Tonnage zur Steigerung der Eindringtiefe kann zwar helfen, die Federrückstellung zu verringern; jedoch kann eine zu hohe Tonnage sowohl die Werkzeuge der Abkantpresse als auch die Maschine selbst beschädigen. Die Anwendung gesteuerter Unterkanttechniken oder Prägeverfahren ist ein effektiverer und sicherer Ansatz zur Minimierung der Federrückstellung.

Wie berechnet man die Federung mit hoher Genauigkeit?

Die zuverlässigste Methode besteht darin, einen Testbiegevorgang mit dem tatsächlichen Produktionsmaterial und der jeweiligen Blechdicke durchzuführen, den endgültigen Biegewinkel mit einem digitalen Winkelmessgerät zu messen und diesen Messwert mit dem vorgegebenen Programmierwinkel zu vergleichen. Die numerische Differenz zwischen beiden Werten ist der genaue Kompensationswert, den Sie anwenden müssen.

Fazit

Die Federung an einer Abkantpresse ist ein unvermeidliches physikalisches Phänomen beim Blechbiegen; eine übermäßige Federung ist jedoch vollständig beherrschbar. Indem Sie die spezifischen Eigenschaften der verwendeten Materialien verstehen, die richtige Werkzeugauswahl treffen, eine präzise Überbiegekompensation anwenden und sicherstellen, dass die Abkantpresse ordnungsgemäß kalibriert und gewartet wird, können Sie die Biegegenauigkeit erheblich verbessern und konsistente Fertigungsergebnisse erzielen.

Wenn Sie mit instabilen Biegewinkeln oder Qualitätsbeschwerden im Zusammenhang mit Springback zu kämpfen haben, beginnen Sie zunächst damit, die Ursachen des übermäßigen Springbacks zu analysieren, anstatt blinde, wiederholte Anpassungen an Ihren CNC-Programmen vorzunehmen. Für professionelle Beratung zur Werkzeugauswahl, zur Berechnung der erforderlichen Presskraft oder zu CNC-Kompensationseinstellungen zögern Sie nicht, sich an unser technisches Team zu wenden. Wir stehen Ihnen stets zur Seite, um stabile und hochpräzise Biegeergebnisse für alle Ihre Blechbearbeitungsprojekte zu gewährleisten.
