Abkantpresse

Inhaltsverzeichnis

1. Identifizierung der Hauptursachen für elektrische Störungen an JUGAO-Abkantpressen

￮ Stromversorgungsanomalien bei CNC-JUGAO-Abkantpressen

￮ Fehlfunktionen von Komponenten im elektrischen Schaltschrank

2. Ein systematisches Fehlersuchprotokoll für elektrische Probleme an JUGAO-Abkantpressen

￮ Schritt 1: Überprüfen der Hauptstromversorgung und der Not-Aus-Schaltung

￮ Schritt 2: Untersuchen der Verkabelung innerhalb des elektrischen Schaltschranks

￮ Schritt 3: Inspektion der CNC-Steuerung und des HMI-Systems

3. Diagnose elektrischer Fehler am Hinteranschlag und am Servomotor

￮ Alarmauslösungen im Servotreibers des Hinteranschlags

￮ Defekte an der Motorstromversorgung und an der Signalverkabelung

4. Behebung von Fehlfunktionen bei Sensoren und Sicherheitssystemen

￮ Fehler an Endschaltern und Positionssensoren

￮ Fehler an Lichtvorhängen und Sicherheitsrelais

5. Proaktive Maßnahmen zur Vermeidung zukünftiger elektrischer Fehlfunktionen bei JUGAO-Abkantpressen

￮ Regelmäßige Inspektionen des elektrischen Schaltschranks

￮ Geplante präventive Wartungsmaßnahmen

6. Häufig gestellte Fragen

7. Schlussfolgerung

Elektrische Störungen sind die häufigste Ursache für unerwartete Ausfallzeiten bei JUGAO-Abkantpressen. Wenn die Maschinensteuerung Fehlermeldungen anzeigt oder sich überhaupt nicht starten lässt, gehen viele Bediener davon aus, dass ein schwerwiegendes, komplexes Problem vorliegt. Durch praktische Erfahrung in der Branche zeigt sich jedoch deutlich, dass die überwiegende Mehrheit dieser elektrischen Probleme mithilfe eines strukturierten, schrittweisen Fehlersuchprozesses präzise identifiziert und behoben werden kann. Dieser Leitfaden beschreibt die praktischen, in der Praxis erprobten Methoden zur Diagnose elektrischer Fehler an CNC-JUGAO-Abkantpressen. Durch systematisches Überprüfen zentraler Komponenten – darunter Stromversorgung, Verdrahtungsverbindungen, Steuerungssysteme und Sensorenarrays – können Sie die eigentliche Ursache der Störung rasch lokalisieren, einen stabilen Maschinenbetrieb wiederherstellen und teure Produktionsausfälle minimieren.

Identifizierung der Hauptursachen für elektrische Störungen an JUGAO-Abkantpressen

Elektrische Störungen an JUGAO-Abkantpressen treten selten zufällig auf; sie resultieren vielmehr aus einer Reihe vorhersehbarer, häufig auftretender Ursachen. Ein Verständnis dieser Auslöser bereits vor Beginn jeglicher Fehlersuche beschleunigt den Prozess und vermeidet unnötige Prüfungen und Austausche von Komponenten.

Störungen der Stromversorgung bei CNC-JUGAO-Abkantpressen

Die Hauptstromversorgung ist stets die erste Komponente, die bei der Behebung einer elektrischen Störung an einer JUGAO-Abkantpresse zu überprüfen ist. Eine instabile Eingangsspannung oder ein vollständiger Stromausfall machen die gesamte Maschine unbrauchbar – ein Problem, das weitaus häufiger auftritt, als viele Bediener annehmen.

Wichtige Warnhinweise für Probleme mit der Stromversorgung sind:

• Die CNC-Steuerung schaltet sich nicht ein

• Plötzliche, ungeplante Maschinenausfälle während des Betriebs

• Dauerhafte, wiederkehrende elektrische Alarmcodes auf dem HMI

Um diese Probleme zu beheben, stellen Sie sicher, dass der Hauptschalter vollständig eingeschaltet ist, messen Sie mithilfe eines Multimeters die Eingangsspannung und bestätigen Sie deren Höhe sowie, dass die zugeführte Spannung genau den Spannungsspezifikationen der JUGAO-Abkantpresse entspricht.

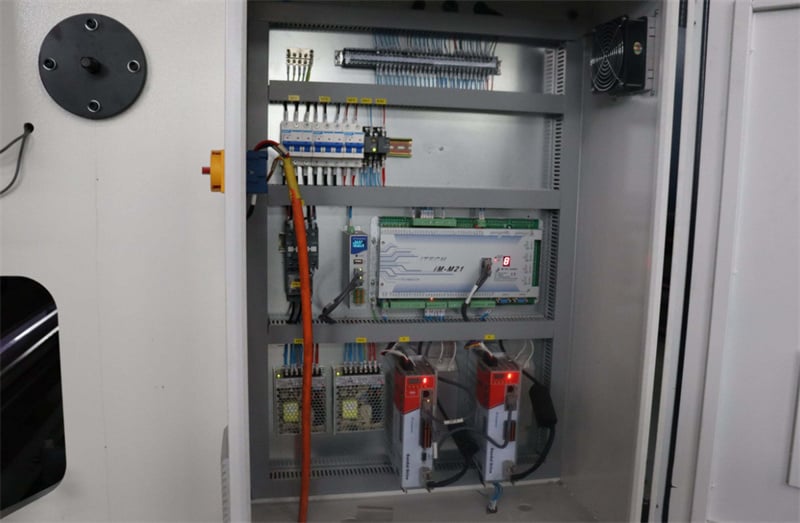

Fehlfunktionen von Komponenten des elektrischen Schaltschranks

Der elektrische Schaltschrank enthält kritische Kernkomponenten – Schütze, Relais, Servoantriebe und Leistungsbaugruppen –, die für den Betrieb der Abkantpresse unverzichtbar sind. Im Laufe der Zeit können ständige Maschinenvibrationen und innere Schaltschrankwärme dazu führen, dass diese Komponenten locker werden, verschleißen oder beschädigt werden, was zu elektrischen Fehlfunktionen führt.

Typische Anzeichen für fehlerhafte Komponenten des elektrischen Schaltschranks sind:

• Ein deutlicher Brandgeruch, der vom Schaltschrank ausgeht

• Unregelmäßige, wiederholte Klickgeräusche von den Relais

• Dauerhafte Alarmcodes der Servoantriebseinheit

Regelmäßige Inspektion dieser Komponenten sowie das gelegentliche Nachziehen der Klemmverbindungen können die überwiegende Mehrheit dieser vermeidbaren Fehlfunktionen verhindern.

Ein systematisches Fehlersuchprotokoll für elektrische Probleme an JUGAO-Abkantpressen

Bei der Diagnose elektrischer Störungen an JUGAO-Abkantpressen ist ein strukturierter, schrittweiser Ansatz die effektivste Strategie. Diese Methode eliminiert Raten, verhindert unnötigen Austausch von Komponenten und reduziert die gesamte Maschinenstillstandszeit erheblich.

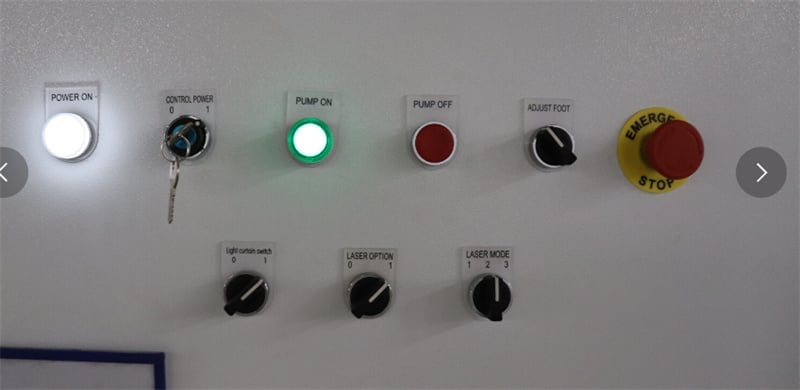

Schritt 1: Hauptstromversorgung und Not-Aus-Schaltung überprüfen

Der erste Schritt bei jeder Fehlersuche besteht darin, die Hauptstromversorgung der Maschine sowie das Not-Aus-(E-Stop-)System zu inspizieren, da eine ausgelöste Sicherheitsschaltung oder eine Unterbrechung der Stromversorgung häufig die Ursache vieler elektrischer Störungen ist.

Bestätigen Sie folgende wesentliche Punkte:

• Der Hauptschalter befindet sich vollständig in der Stellung „Ein“

• Alle Not-Aus-Taster an der Maschine und am Bedienfeld sind vollständig freigegeben

• Das Sicherheitsrelais arbeitet wie vorgesehen und sendet die korrekten Signale

In unzähligen Feldfällen lassen sich elektrische Probleme mit der JUGAO-Abkantpresse auf einen ausgelösten Sicherheitskreis zurückführen, den die Bediener zunächst übersehen.

Schritt 2: Untersuchung der Verkabelung im elektrischen Schaltschrank

Nachdem bestätigt wurde, dass Stromversorgung und Not-Aus-Schaltung funktionsfähig sind, öffnen Sie den elektrischen Schaltschrank und führen eine gründliche Inspektion aller internen Kabelverbindungen und Anschlüsse durch.

Achten Sie besonders auf folgende häufige Probleme:

• Lose Anschlussklemmenverbindungen

• Ausgefranste, durchtrennte oder anderweitig beschädigte Isolierung der Kabel

• Verbrannte oder korrodierte elektrische Steckverbinder

Eine kontinuierliche Vibration während des normalen Betriebs der Abkantpresse lockert im Laufe der Zeit schrittweise die Klemmverbindungen, was zu Unterbrechungen der elektrischen Signale an die Motoren, die CNC-Steuerung und andere kritische Komponenten der Maschine führen kann.

Schritt 3: Inspektion der CNC-Steuerung und des HMI-Systems

Moderne JUGAO-Abkantpressen basieren für alle Betriebsfunktionen auf fortschrittlichen CNC-Steuerungssystemen – beispielsweise Delem-, ESA- und Cybelec-Steuerungen. Falls der HMI-Bildschirm einen Alarmcode anzeigt, dokumentieren Sie diesen Code sorgfältig und vergleichen Sie ihn mit dem offiziellen technischen Handbuch der Maschine, um gezielt Fehler zu beheben.

Häufige Probleme im Zusammenhang mit Steuerung und HMI umfassen:

• Software-Kommunikationsfehler zwischen Steuerung und Maschinenkomponenten

• Achsantriebs-Alarmcodes, die auf Motor- oder Antriebsprobleme hinweisen

• Vollständige Systemstartfehler oder eingefrorene HMI-Bildschirme

In den meisten Fällen lässt sich diese Art von häufigen Störungen durch einen einfachen Neustart der Steuerung sowie eine visuelle Inspektion aller Kommunikationskabel (zur Überprüfung auf lockere Verbindungen oder Beschädigungen) beheben.

Diagnose elektrischer Fehler am Rückstau und am Servomotor

Die Anschlagvorrichtung ist eine kritische Komponente zur Gewährleistung einer präzisen Biegegenauigkeit bei JUGAO-Abkantpressen; dieses System ist aufgrund der ständigen Bewegung und der Signalübertragung anfällig für elektrische Störungen. Die Behebung von Problemen mit der Anschlagvorrichtung und dem Servomotor erfordert eine gezielte Inspektion der Antriebs- und Verdrahtungskomponenten.

Alarmauslöser im Servotreiber der Anschlagvorrichtung

Falls die Anschlagvorrichtung ihre Bewegung einstellt oder ihre Positions-Kalibrierung verliert, ist der Servotreiber die primäre Komponente, die zu überprüfen ist, da er sämtliche Motorbewegungen und die Signalrückmeldung regelt.

Mögliche Ursachen für Servotreiber-Alarme sind:

• Unterbrochene Encoder-Signalübertragung infolge von Beschädigungen der Verkabelung

• Auslösung des Überlastschutzes des Servomotors bei zu hoher Last

• Beschädigte Kommunikationskabel zwischen Treiber und CNC-Steuerung

Eine visuelle Inspektion der Encoder- und Kommunikationskabel (zur Prüfung auf Beschädigungen wie Ausfransen oder lockere Verbindungen) sowie ein manueller Reset des Servotreibers stellen in den meisten Fällen den normalen Betrieb der Anschlagvorrichtung wieder her.

Defekte bei der Stromversorgung und Signalverkabelung des Motors

Ein sekundärer kritischer Schritt ist die Inspektion der Stromversorgungsleitung für den Backgauge-Servomotor. Lose Stromanschlüsse oder beschädigte Isolierung der Verkabelung können sowohl die Stromzufuhr als auch das Signal-Feedback unterbrechen und so zu Betriebsstörungen führen.

Häufige Symptome von Verkabelungsdefekten sind:

• Vollständiges Versagen der Bewegung der Backgauge-Achse

• Unbeständige Positionsgenauigkeit während der Biegevorgänge

• Dauerhafte Warnmeldungen an der Servotreiber-Einheit

Eine ordnungsgemäße Kabelverlegung (um Quetschungen oder Abnutzung zu vermeiden) sowie sichere, fest angezogene Klemmverbindungen sind einfache, aber wirksame Maßnahmen zur Vermeidung dieser elektrischen Fehler.

Behebung von Fehlfunktionen bei Sensoren und Sicherheitssystemen

JUGAO-Abkantpressen setzen ein Netzwerk aus Sensoren und Sicherheitsvorrichtungen voraus, um sowohl die Betriebsgenauigkeit als auch die Sicherheit des Bedieners zu gewährleisten. Fehlfunktionen dieser Komponenten lösen unverzüglich elektrische Alarme aus und führen häufig zum Abschalten der Maschine oder verhindern deren Start.

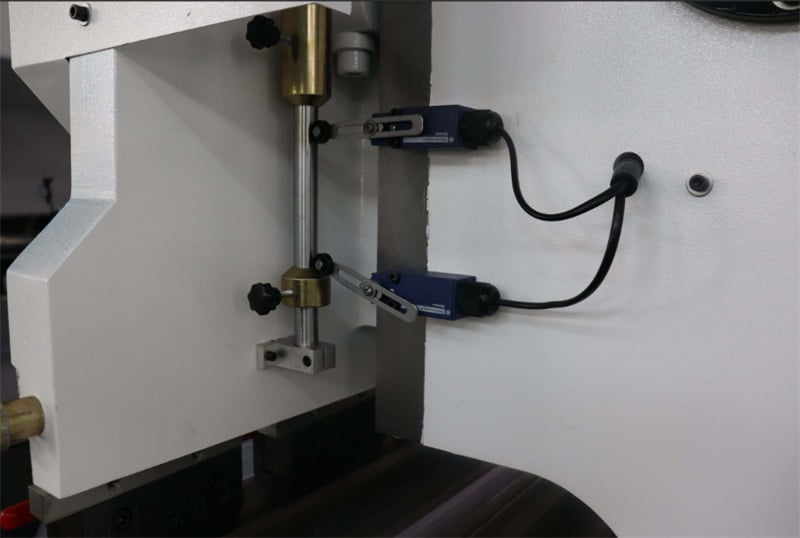

Fehler an Endschaltern und Positionssensoren

Endschalter und Positionssensoren sind dafür ausgelegt, sicherzustellen, dass alle Maschinenachsen innerhalb voreingestellter, sicherer Bereiche arbeiten. Eine Fehlfunktion dieser Sensoren veranlasst die CNC-Steuerung aus Sicherheitsgründen, die Bewegung der Achsen zu sperren.

Um Sensorfehler zu beheben, führen Sie die folgenden Prüfungen durch:

• Sichere und unbeschädigte Verdrahtungsanschlüsse am Sensor

• Korrekte mechanische Positionierung des Sensors (keine Fehlausrichtung oder physische Behinderung)

• Funktionierende Status-LEDs am Sensor (zur Bestätigung von Stromversorgung und Signalübertragung)

Der Austausch beschädigter oder falsch ausgerichteter Sensoren ist die primäre Lösung für diese Probleme; diese einfache Maßnahme stellt den normalen Maschinenbetrieb schnell wieder her.

Fehler an Lichtvorhängen und Sicherheitsrelais

Lichtvorhänge und Sicherheitsrelais bilden die erste Verteidigungslinie für die Sicherheit des Bedieners; jede Fehlfunktion dieser Geräte löst das Sicherheitsverriegelungssystem der Maschine aus und verhindert entweder den Start oder führt zu einem sofortigen Notabschalten.

Testen Sie die folgenden Komponenten, um Fehler im Sicherheitssystem zu diagnostizieren:

• Korrekte Ausrichtung des Lichtvorhangsenders und -empfängers (keine Hindernisse)

• Funktionssstatus des Sicherheitsrelais (Bestätigung der Signalübertragung)

• Elektrische Durchgängigkeit des gesamten Not-Aus-Kreises

Es ist entscheidend, sicherzustellen, dass das Sicherheitssystem vollständig funktionsfähig ist, bevor die Produktion wieder aufgenommen wird, da das Vernachlässigen von Sicherheitsprüfungen erhebliche Risiken für die Bediener sowie für die Maschine selbst birgt.

Vorbeugende Maßnahmen zur Vermeidung zukünftiger elektrischer Störungen bei JUGAO-Abkantpressen

Praktische Erfahrung bestätigt, dass die überwiegende Mehrheit der elektrischen Störungen bei JUGAO-Abkantpressen durch konsequente, vorbeugende Wartung vermeidbar ist. Die Einführung eines regelmäßigen Wartungsplans beseitigt vermeidbare Fehler und verlängert die Lebensdauer der elektrischen Komponenten der Maschine.

Regelmäßige Inspektionen des elektrischen Schaltschranks

Monatliche Routineinspektionen des elektrischen Schaltschranks sind eine grundlegende vorbeugende Maßnahme und konzentrieren sich darauf, frühe Warnsignale potenzieller Probleme zu erkennen, bevor diese zu vollständigen Fehlfunktionen eskalieren.

Wichtige Inspektionspunkte umfassen:

• Lose Anschlussklemmenverbindungen (gegebenenfalls nachziehen)

• Starke Staubansammlung (Reinigung zur Verbesserung der Kühlung)

• Überhitzte Komponenten (Überprüfung auf defekte Lüfter oder verstopfte Lüftungsöffnungen)

Die Aufrechterhaltung eines sauberen elektrischen Schaltschranks ohne Fremdkörper verbessert die interne Kühlung erheblich, wodurch Überhitzung sowie vorzeitiger Verschleiß empfindlicher elektrischer Komponenten verhindert werden.

Geplante vorbeugende Wartungsprogramme

Ein formales, geplantes vorbeugendes Wartungsprogramm geht über die routinemäßigen Schaltschrankinspektionen hinaus und umfasst sämtliche elektrischen Systeme der JUGAO-Abkantpresse. Dieses Programm sollte an das Produktionsvolumen der Maschine angepasst werden (häufigere Wartung in Hochproduktionsumgebungen).

Zu den zentralen vorbeugenden Wartungsaufgaben gehören:

• Überprüfung aller Stromkabel und Sicherstellung einer ordnungsgemäßen Erdung

• Prüfung der Servoantriebe und ihrer Kühlventilatoren auf Verschleiß oder Beschädigung

• Funktionsprüfung aller Sicherheitskreise, Sensoren und Lichtvorhänge

Diese einfachen, regelmäßigen Wartungsmaßnahmen reduzieren das Risiko unerwarteter elektrischer Störungen drastisch und gewährleisten einen zuverlässigen Betrieb der JUGAO-Abkantpresse.

Häufig gestellte Fragen

F: Was ist die häufigste Ursache für elektrische Störungen bei JUGAO-Abkantpressen?

A: Die überwiegende Mehrheit der Probleme geht auf lockere Kabelverbindungen, eine instabile Netzspannungsein speisung oder defekte Sensoren zurück. Regelmäßige, systematische Inspektionen dieser Komponenten sind die beste vorbeugende Maßnahme.

F: Wie lässt sich eine elektrische Störung an einer JUGAO-Abkantpresse am schnellsten identifizieren?

A: Beginnen Sie damit, den genauen Alarmcode am CNC-Steuergerät zu prüfen, den Not-Aus-Kreis auf ausgelöste Sicherheitsverriegelungen zu untersuchen und die Netzspannung sowie den Status des Hauptschalters zu überprüfen.

F: Kann die CNC-Steuerung selbst elektrische Störungen bei einer JUGAO-Abkantpresse verursachen?

A: Ja. Steuerungsbezogene Probleme wie Softwarefehler, Kommunikationsausfälle zwischen Steuerung und Maschinenkomponenten oder Achsantriebsalarmcodes können den normalen Maschinenbetrieb unterbrechen.

F: Wie oft sollte der elektrische Schaltschrank einer JUGAO-Abkantpresse inspiziert werden?

Eine monatliche Inspektion wird für alle Abkantpressen empfohlen; bei Maschinen, die in Hochproduktionsumgebungen mit Dauerbetrieb eingesetzt werden, sollte die Inspektionshäufigkeit auf alle zwei Wochen erhöht werden.

Fazit

Die Fehlersuche bei elektrischen Störungen an JUGAO-Abkantpressen ist ein unkomplizierter Prozess, sofern eine strukturierte, systematische Vorgehensweise angewandt wird. Durch die methodische Überprüfung der Hauptstromversorgung, der Verkabelung und Komponenten im elektrischen Schaltschrank, der CNC-Steuerung und des HMI-Systems, des Servoantriebs und Motors der Rückanschlag-Einheit sowie des Sicherheitssensorarrays können Techniker und Bediener schnell die Ursache nahezu aller elektrischen Fehler identifizieren. Die Beherrschung dieser Fehlersucheschritte beschleunigt nicht nur die Wiederinbetriebnahme der Maschine, sondern minimiert zudem ungeplante Produktionsausfälle – was für die Aufrechterhaltung der betrieblichen Effizienz entscheidend ist.

Um einen langfristig störungsfreien Betrieb Ihrer JUGAO-Abkantpresse zu gewährleisten, sind regelmäßige elektrische Inspektionen und ein geplanter vorbeugender Wartungsprogramm zwingend erforderlich. Diese proaktiven Maßnahmen beseitigen die häufigsten vermeidbaren elektrischen Störungen und verlängern die Lebensdauer der kritischen elektrischen Komponenten der Maschine. Für zusätzliche technische Unterstützung, maßgeschneiderte Fehlerbehebungshilfe oder detaillierte Wartungsressourcen zu JUGAO-Abkantpressen können Sie sich jederzeit gerne an unser professionelles technisches Team wenden.
