Wenn es darum geht, die Leistung Ihrer Maschine zu optimieren, kann die Integration des DELEM DA-69T Profile-T in Ihr bestehendes System die Effizienz und Präzision erheblich steigern.

Wenn Sie diese fortschrittliche Steuereinheit nahtlos in Ihren Arbeitsablauf integrieren möchten, sind Sie hier genau richtig. In diesem Artikel führe ich Sie durch den Integrationsprozess des DELEM DA-69T Profile-T und stelle sicher, dass Sie dessen volles Potenzial für eine verbesserte Automatisierung und Produktivität ausschöpfen. Egal, ob Sie Ihre bestehende Anlage aufrüsten oder bei Null beginnen – dieser Leitfaden bietet Ihnen die nötigen Einblicke, um dieses leistungsstarke Werkzeug erfolgreich in Ihre Abläufe zu integrieren.

Einrichten der DELEM DA-69T Profile-T-Software

Einführung

Das Profile-T-Offline-Programm bietet eine ähnliche Benutzeroberfläche wie eine DA-Touch-Steuerung von Delem. Die vorhergehenden Kapitel, die den Betrieb und die Nutzung der DA-Touch-Steuerung beschreiben, sollten als Referenz für die Verwendung dieser Offline-Software herangezogen werden. Dieses Kapitel konzentriert sich auf einige spezielle Funktionen, die ausschließlich in der Profile-T-Software verfügbar sind.

Schritt 1: Überprüfen der Systemanforderungen

Bevor Sie mit der Installation der DELEM DA-69T Profile-T beginnen, stellen Sie sicher, dass Ihr Computer die erforderlichen Systemvoraussetzungen erfüllt. Um Profile-T auf einem Computer ausführen zu können, muss dieser mindestens folgende Merkmale aufweisen:

• IBM-kompatibler PC;

• Mindestauflösung des Bildschirms: 1024 × 768;

• Windows XP / Windows 7;

• CD-ROM-Laufwerk (nur bei Systemen, die auf CD-ROM verteilt werden);

• Freier USB-Anschluss.

Schritt 2: Installation der Profile-T-Software

Um Profile-T zu installieren, verwenden Sie die Installations-CD-ROM, die Ihrem Softwarepaket beiliegt. Je nach Kaufpaket wird die Profile-T-Software entweder auf einer CD-ROM verteilt oder direkt an der Steuerung generiert.

Das vollständige CD-ROM-Paket enthält folgende Bestandteile:

• Profile-T-Installations-CD-ROM;

• USB-Lizenzschlüssel;

Die Profil-T-Software, die zusammen mit der Steuerung ausgeliefert wird, umfasst:

• USB-Schlüssel für Installation und Sicherung;

• USB-Lizenzschlüssel;

• Installationsanleitung, die im Profil-T-Gehäuse aufgedruckt ist.

Nach einer Standardinstallation sind die folgenden Symbole auf Ihrem Windows-Desktop vorhanden:

Profil-T-Software

Bedienungsanleitungen der DA-Touch-Steuerung

Das Installationsprogramm hat zudem – sofern keine Änderungen an der Installation vorgenommen wurden – einen neuen Eintrag namens „Delem“ im Windows-Startmenü angelegt. Folgende Einträge werden in diesem Menü angezeigt:

Profil-T: Profil-T-Software

Profil-T-Anleitungen: Bedienungsanleitungen der DA-Touch-Steuerung

Betrieb DELEM DA-69T Profile-T

Schritt 1: Verständnis der Profile-T-Benutzeroberfläche

Beim Starten von Profile-T wird Ihnen eine benutzerfreundliche Oberfläche angezeigt, die der DELEM-Steuerung der DA-Touch-Serie ähnelt. Die Modusauswahltasten am unteren Bildschirmrand leiten den Arbeitsablauf und ermöglichen es Ihnen, neue Produkte von links nach rechts auszuwählen oder zu erstellen.

Zum Programmieren von Produkten, Programmen und Werkzeugen mit DELEM DA-69T Profile-T nutzen Sie die integrierte Hilfe (?-Taste) sowie das im Lieferumfang enthaltene Bedienhandbuch. Im Gegensatz zu einer DA-Touch-Steuerung bietet Profile-T zusätzliche Funktionen: die Schaltfläche „Maschinenbibliothek“ zum Ändern der Maschinendaten, eine Schaltfläche „Drucken“ im Produktmodus sowie einen „Übertragungs“-Modus zum Exportieren von Produkten – inklusive Werkzeugdaten – an verschiedene Speicherorte.

Schritt 2: Verwendung der Maschinenbibliotheksfunktion

Bei DELEM DA-69T Profile-T ist es entscheidend, dass die Parameter mit dem Steuerungssystem der Maschine übereinstimmen, um sicherzustellen, dass offline erstellte Programme vollständig kompatibel sind. Sie können mehrere Maschinen an einer einzigen Offline-Programmierstation installieren, um eine umfassende Abdeckung über Ihre gesamte Produktionsfläche zu gewährleisten.

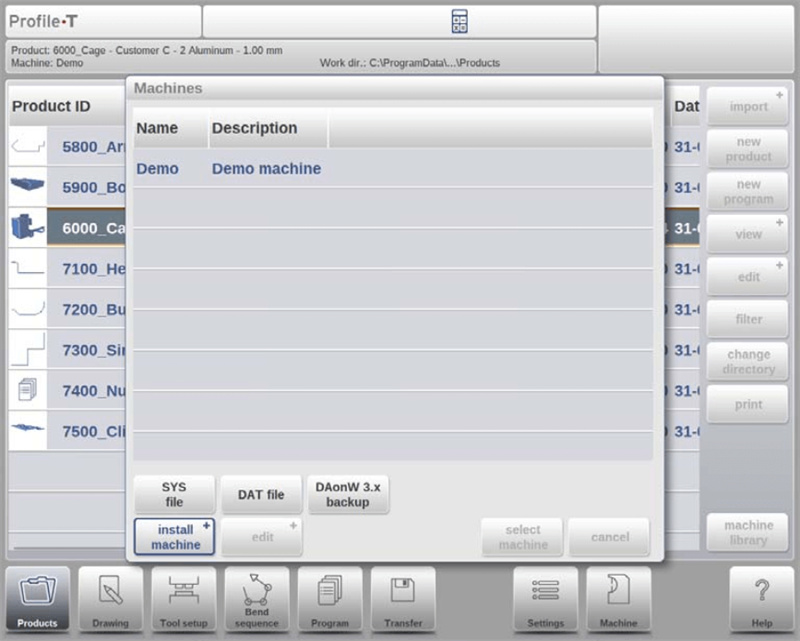

Um eine Maschine in Profile-T hinzuzufügen, verwenden Sie die Schaltfläche „Maschinenbibliothek“ im Produktmodus. Dieser Vorgang öffnet ein Fenster, in dem Sie „Maschine installieren“ auswählen können.

SYS-Datei: Eine Sicherungsdatei von einer DA-Touch-Steuerung.

DAT-Datei: Eine .dat-Datei von einer DA-Touch-Steuerung.

DAonW 3.x-Sicherung: Sicherungsverzeichnis einer DAonWindows-Steuerung mit Softwareversion V3.x (nur für Profile-T2D und Profile-T3D).

Um eine SYS-Datei auf einer DA-Touch-Steuerung zu erstellen, wählen Sie im Maschinenmodus auf der Systeminformationsseite die Option „System sichern“.

Wenn Profile-T über die Steuerung generiert wird, wird automatisch eine Maschinendatei (d. h. eine .dat-Datei) erstellt und auf den USB-Installationsstick kopiert; diese wird während der Installation automatisch in die Profile-T-Software geladen.

Bitte wenden Sie sich an den Maschinenlieferanten, um zu erfahren, wie das Backup der DAonWindows-Steuerung zu erhalten ist.

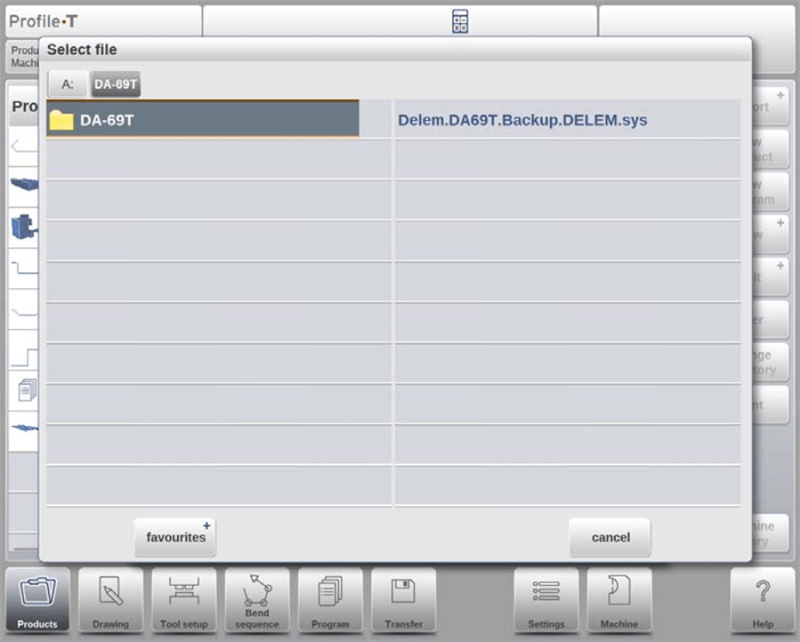

Im folgenden Beispiel wird eine SYS-Datei einer DA-Touch-Steuerung importiert. Der Maschinenname in Profile-T entspricht dem Namen der Steuerung auf der Maschine. Nach der Installation der Maschine in Profile-T kann der Maschinenname bei Bedarf geändert werden (Bearbeiten → Maschine umbenennen).

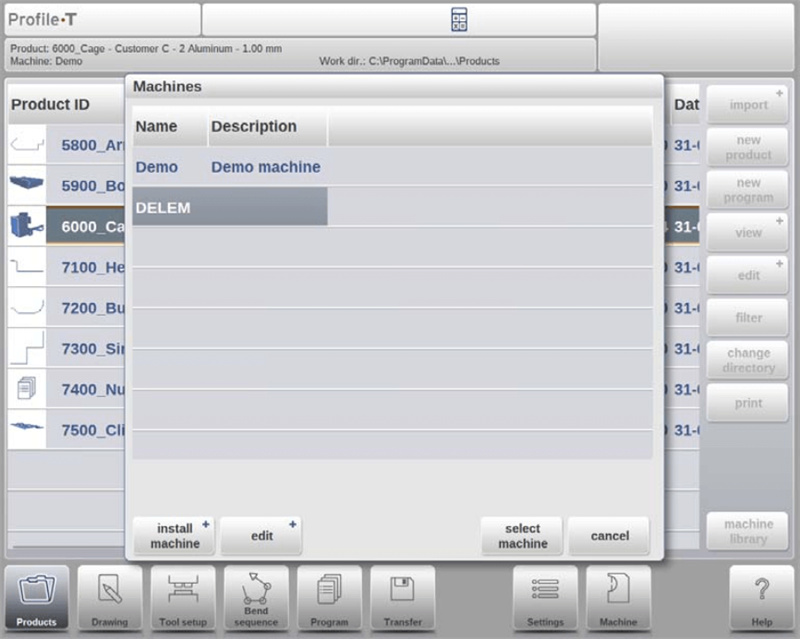

Sie können zwischen den installierten Maschinen wechseln, indem Sie den gewünschten Maschinennamen auswählen und anschließend die Schaltfläche „Maschine auswählen“ betätigen.

Mit der Schaltfläche „Bearbeiten“ kann die ausgewählte Maschine umbenannt, entfernt oder kopiert werden.

Nutzung der Spezialfunktionen von Profile-T

Schritt 1: Drucken von Produktdesigns

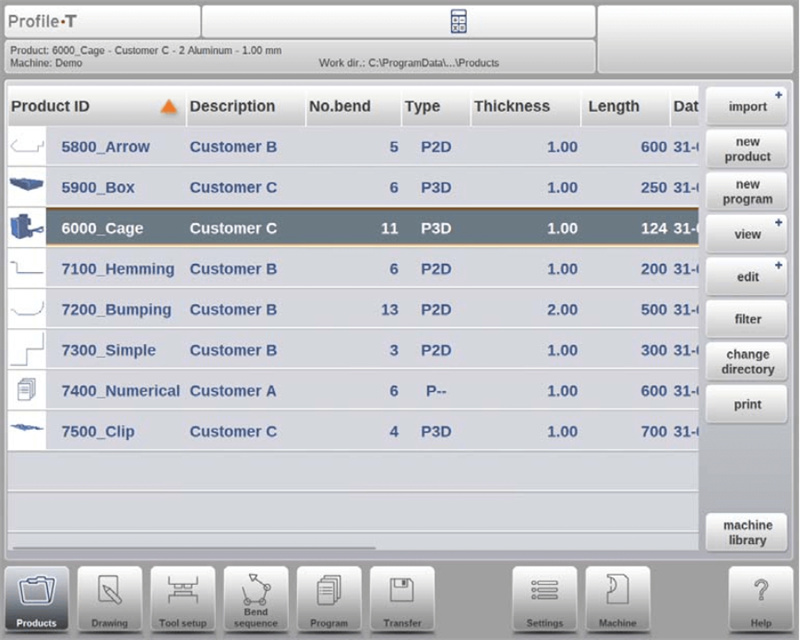

Im Produktmodus nutzen Sie die Schaltfläche „Drucken“, um eine Druckausgabe des ausgewählten Produkts zu erzeugen. Diese Funktion ist in Profile-T2D und Profile-T3D verfügbar und öffnet das standardmäßige Windows-Druckermenü, über das Sie Ihre Druckereinstellungen wählen können.

Schritt 2: Übertragen der Produktdaten

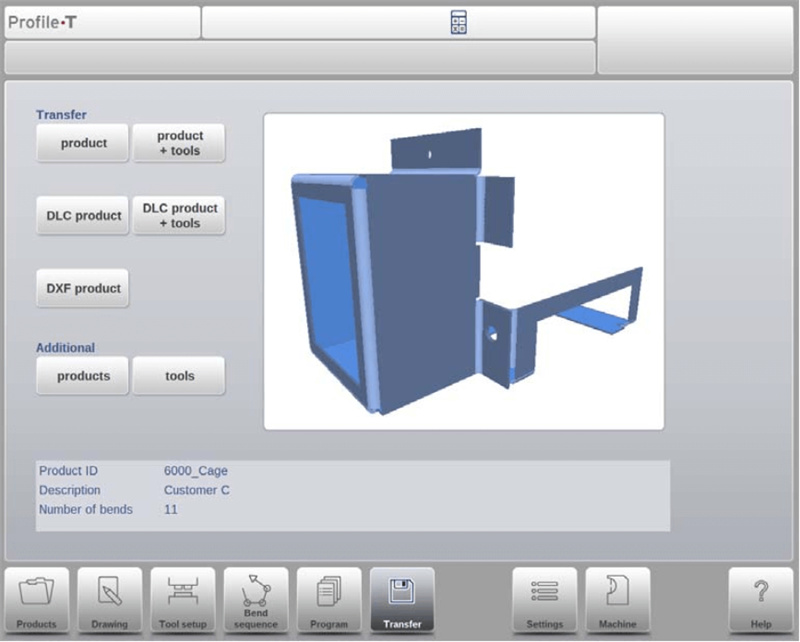

Sobald Sie ein Produkt entworfen und dessen CNC-Programm generiert haben, übertragen Sie die Daten mithilfe des Modus „Übertragen“ auf ein USB-Gerät. Profile-T bietet mehrere Optionen zum Kopieren der Programmdateien in ein Verzeichnis.

In diesem Modus stehen fünf Optionen zur Verfügung:

produkt: Kopiert die Programmdateien in ein angegebenes Verzeichnis.

produkt + Werkzeuge: Kopiert die Programmdateien sowie die verwendeten Werkzeugdaten in ein angegebenes Verzeichnis.

DLC-Produkt: Exportiert die Programmdateien im DLC-Dateiformat und kopiert sie in ein angegebenes Verzeichnis (nur in Profile-T2D und Profile-T3D verfügbar).

DLC-Produkt + Werkzeuge: Exportiert die Programmdateien sowie die verwendeten Werkzeugdaten im DLC-Dateiformat und kopiert sie in ein angegebenes Verzeichnis (nur in Profile-T2D und Profile-T3D verfügbar).

DXF-Produkt: Exportieren Sie das Produkt einschließlich der Biegezuschläge als Kontur in eine DXF-Datei und kopieren Sie sie in ein angegebenes Verzeichnis (nur Profile-T2D und Profile-T3D).

Zusätzlich können auch andere Produkte neben dem ausgewählten Produkt sowie weitere Werkzeuge übertragen werden.

Die Integration des DELEM DA-69T Profile-T in Ihr System steigert die betriebliche Effizienz durch eine nahtlose Schnittstelle für die Konstruktion und Übertragung von Maschinendaten. Diese einfache Einrichtung und Bedienung optimiert Ihren Workflow und stellt sicher, dass Sie das volle Leistungspotenzial Ihrer Maschinen ausschöpfen.

Fazit

Zusammenfassend erfordert die Integration des DELEM DA-69T Profile-T in Ihr System eine sorgfältige Abstimmung der Maschinen- und Steuerungsparameter, um die Kompatibilität sicherzustellen. Befolgen Sie diese wesentlichen Schritte, um einen reibungslosen Ablauf zu gewährleisten: Prüfen und abstimmen Sie die Maschinenparameter, nutzen Sie die Funktion „Maschinenbibliothek“ zur Hinzufügung von Maschinen und stellen Sie sicher, dass die Maschinendateien ordnungsgemäß generiert und installiert werden.

Um die Leistung Ihres Systems zu optimieren und eine effiziente Offline-Programmierung zu ermöglichen, stellen Sie sicher, dass alle Parameter mit denen des Steuerungssystems Ihrer Maschine übereinstimmen. Diese Integration gewährleistet einen reibungslosen Betrieb über Ihre gesamte Produktionsfläche.

Für weitere Unterstützung oder detailliertere Informationen zum DELEM DA-69T Profile-T stehen Ihnen unser Support-Team oder die zusätzliche Dokumentation auf unserer Website gerne zur Verfügung. Eine ordnungsgemäße Einrichtung garantiert eine gesteigerte Produktivität und Systemzuverlässigkeit.
