Dieser Leitfaden bietet eine klare, schrittweise Methodik zur effizienten Ausführung von Programmen auf dem ESA S860-System. Sie lernen die wesentlichen Verfahren zum Eingeben und Ausführen sowohl numerischer als auch grafischer Programme – eine Kernkompetenz für Präzision in der Metallbearbeitung. Außerdem behandeln wir, wie Sie die Biegereihenfolge beherrschen, von der automatischen Ausführung bis zu manuellen Anpassungen, sodass Sie den Arbeitsablauf erheblich optimieren, die Rüstzeiten verkürzen und die Gesamtproduktivität maximieren können.

Programmliste

Um die Liste der Programme im Programm des ESA S860 zu öffnen, sind die folgenden Schritte erforderlich:

– drücken Sie

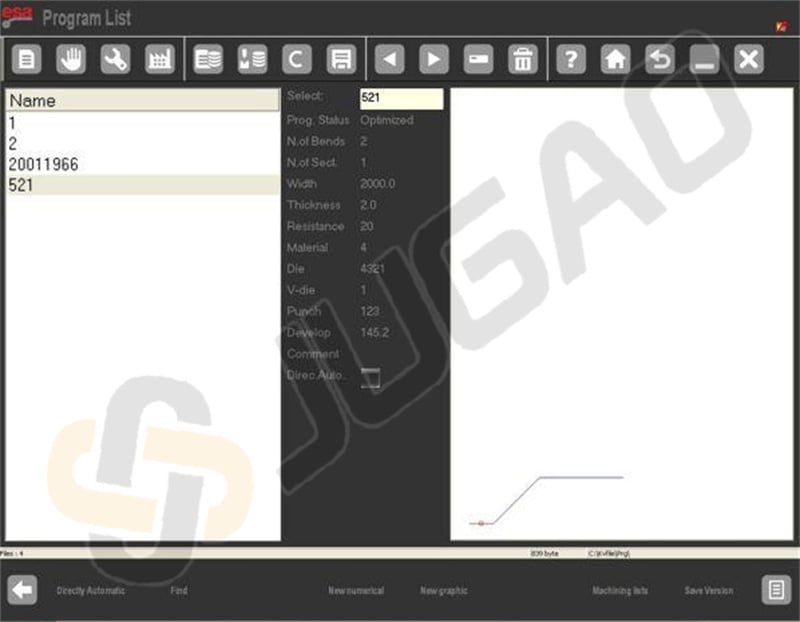

– das folgende Fenster erscheint:

Im Programm in ESA S860 ist das linke Fenster das Listenfenster, wobei die mittleren Felder die durch den Cursor hervorgehobenen Programmdaten anzeigen. Das rechte Fenster bietet eine Vorschau des Lochmusters, das der Cursorposition entspricht. Verwenden Sie Ihren Finger, um durch die verfügbaren Programme zu scrollen, wodurch die Suche und Ausführung vereinfacht wird.

• Übersicht der Funktionstasten:

[Direkt im Automatikbetrieb]: Aktivieren Sie diese Option, um ein Programm in ESA S860 direkt ohne Bearbeitung auszuführen. Ein rotes Quadrat neben DirectAuto zeigt die Auswahl an.

[Suchen]: Nutzen Sie diese Funktion, um schnell ein bestimmtes auszuführendes Programm zu finden.

[Neu Numerisch]: Erstellen Sie ein neues numerisches Programm zur sofortigen Ausführung.

[Neu Grafisch]: Richten Sie ein neues grafisches Programm für die spätere Ausführung ein.

[Version speichern]: Speichern Sie Ihre Programme in einer früheren Version, um sie später einfach abrufen und ausführen zu können.

Programmliste auf USB anzeigen

• Stecken Sie den USB-Stick mit den Programmen in den Anschluss.

• Drücken Sie die vorgesehene Taste, um die Programmliste anzuzeigen.

• Sie können Programme kopieren, umbenennen oder löschen, wie Sie es auch bei der Werkzeugliste tun.

Ändern der Arbeitseinheit

• Öffnen Sie die Programmliste, indem Sie die Taste drücken.

• Drücken Sie eine andere Taste, um auf das Menü zuzugreifen.

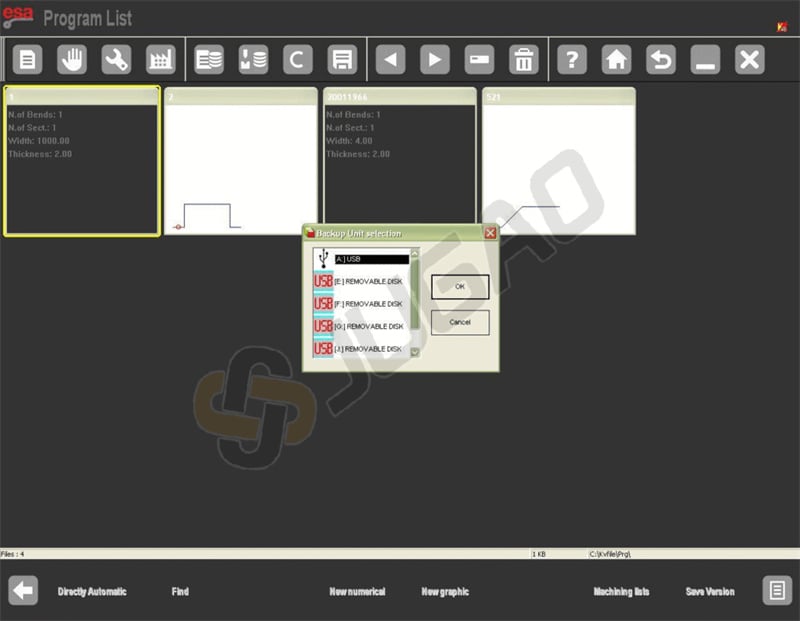

• Wählen Sie '7 »Backup-Einheit', um die Arbeitseinheit zu wechseln.

Programmeingabe in ESA S860

Eine genaue Eingabe von Programmen im ESA S860-System stellt sicher, dass die Ergebnisse den gewünschten Vorgaben entsprechen. So führen Sie ein Programm effektiv im ESA S860 aus.

Eingabe eines numerischen Programms

Schritt 1: In den Programmiermodus wechseln

Um ein neues numerisches Programm einzugeben, ist Folgendes erforderlich:

– drücken Sie

Die Startmaske wird geöffnet:

Auf der Maske wird [Neues Biegeprogramm] ausgewählt, indem gedrückt wird

Schritt 2: Daten genau eingeben

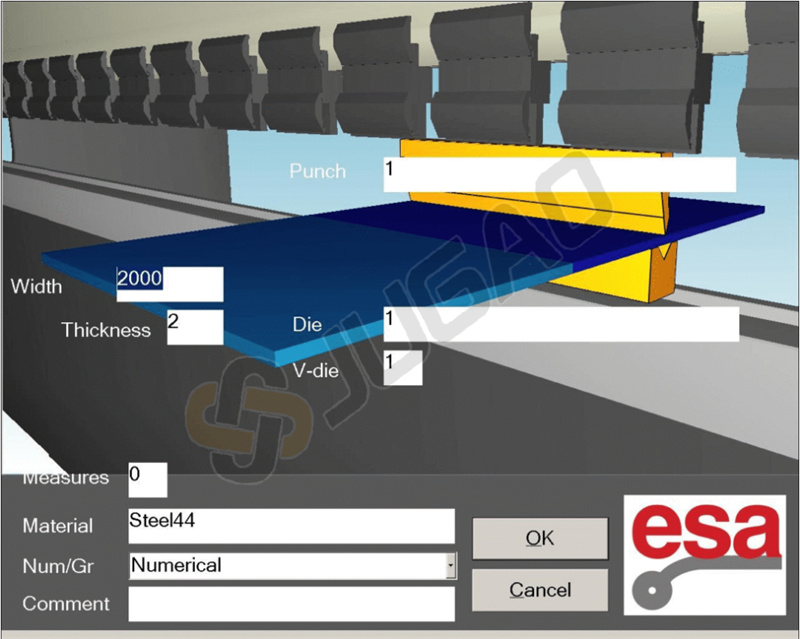

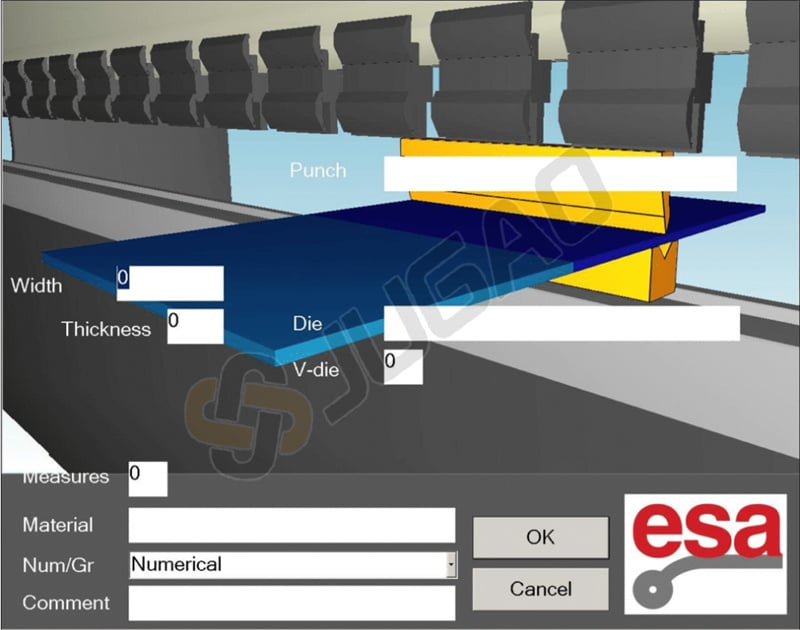

Ein Fenster öffnet sich zur Eingabe der Programmdaten. Beachten Sie, dass der Touch-Modus das Scrollen ermöglicht:

1. Stanzwerkzeug wählen: Klicken Sie, um die Stanzwerkzeugliste zu öffnen, und wählen Sie Ihr vorab gezeichnetes Stanzwerkzeug mit einem Doppelklick oder Doppel-Touch aus.

2. Matrize auswählen: Wählen Sie im Programm-Editor Ihre vorab gezeichnete Matrize aus. Beide Auswahlungen werden im Programm angezeigt.

3. Matrizenhohlraum eingeben: Geben Sie die Nummer des Matrizenhohlraums ein; geben Sie „1“ ein, wenn nur ein Hohlraum vorhanden ist.

4. Abmessungen des Metallblechs angeben: Geben Sie die Breite und Dicke des Blechs ein.

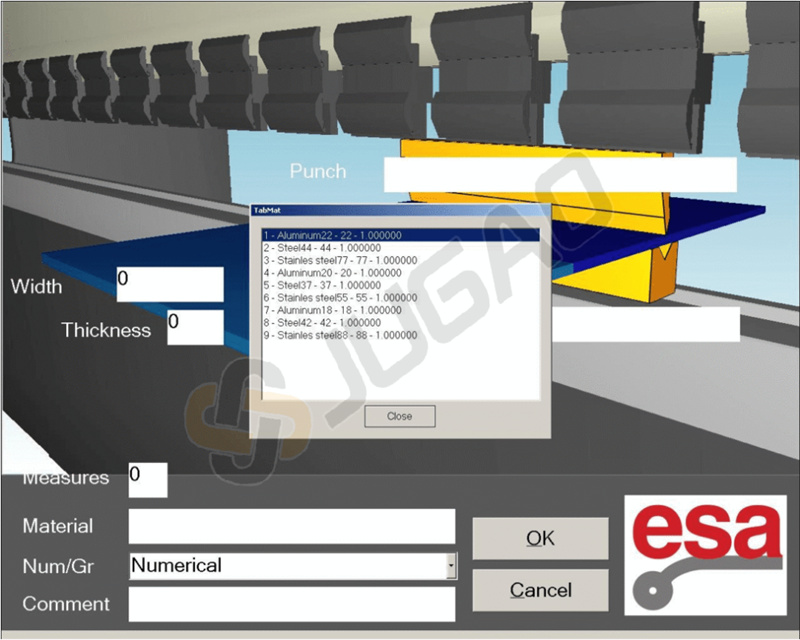

5. Material auswählen: Verwenden Sie die Materialtabelle, um schnell das Material und dessen Festigkeit auszuwählen.

Nach der Materialauswahl erscheint, was im NAME-Feld der Materialtabelle beschrieben ist.

Satz, der angibt, dass das Programm im Feld Num/Gr. numerisch ist.

Um die Daten zu akzeptieren, drücken Sie [Bestätigen], wodurch der direkte Zugriff auf die Einstellungsmaske ermöglicht wird.

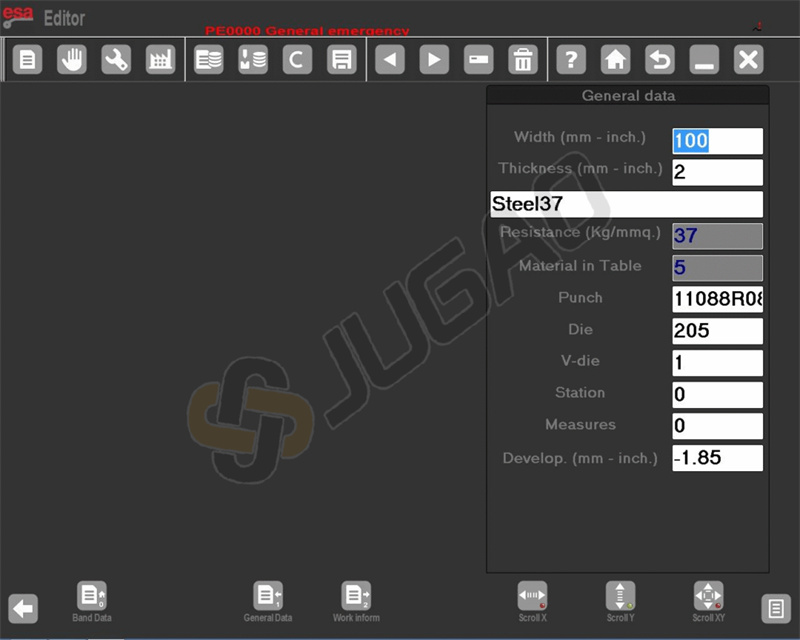

Von der Einstellungsmaske aus gelangen Sie durch Drücken dieser Funktionstaste in die Maske Allgemeine Daten.

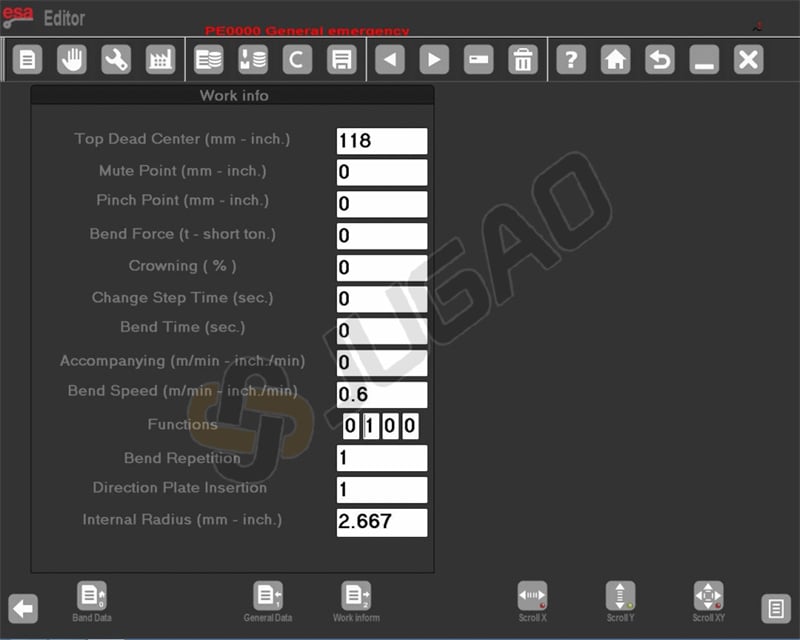

Ebenfalls von der Einstellungsmaske aus gelangen Sie durch Drücken dieser Funktionstaste in die Maske Arbeitsdaten:

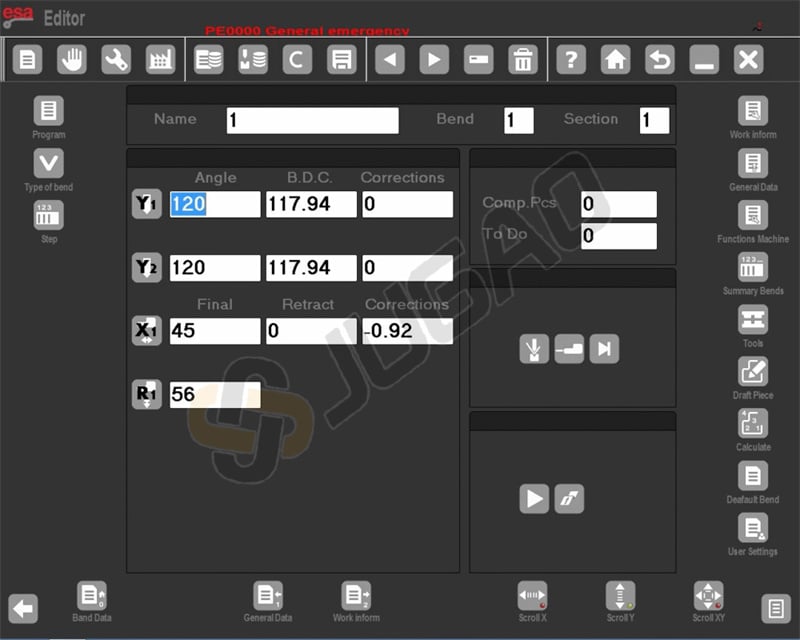

Biegungen einstellen

1. Biegewinkel festlegen: Bewegen Sie den Cursor in das Winkelfeld Y1 und geben Sie den gewünschten Biegewinkel ein.

2. Biegelängen festlegen: Geben Sie die erforderliche Biegelänge im Feld Final X1 ein.

3. Automatische Berechnungen: Andere biegungsbezogene Daten werden automatisch berechnet, können jedoch bei Bedarf geändert werden.

Arbeitsdaten anzeigen

-Drücken Sie diese Taste.

Ein Fenster zeigt wichtige Daten wie P.M.S, P.C.V und P.C.L für die Biegung an.

Verwaltung von Biegungen

1. Biegung kopieren: Navigieren Sie zur gewünschten Biegung, öffnen Sie das Menü und wählen Sie „Schritt kopieren“, um die Biegung am Ende des Abschnitts zu duplizieren.

2. Eine Biegung einfügen: Bewegen Sie sich an die Position nach dem gewünschten Einfügepunkt, öffnen Sie das Menü und wählen Sie „Schritt einfügen“.

3. Eine kopierte Biegung einfügen: Ähnlich wie das Einfügen einer Biegung, jedoch nach dem Kopieren erneut „Schritt kopieren“ verwenden, um eine genaue Platzierung und Duplikation zu erreichen.

Kalanderdefinierung

4. Kalander aktivieren: Öffnen Sie das Menü und wählen Sie die Funktion [Kalander].

5. Daten eingeben: Geben Sie Winkel, Radius, Steigungslänge und Anfangsanhalteposition ein.

Definition des Clinchens (Biegen und Quetschen)

Geben Sie 0,0 im Y1-Winkelfeld ein; der Anfahrwert des Stößels berücksichtigt die Hohlraumtiefe und Dicke. Um eine höhere Programmiergeschwindigkeit zu gewährleisten, kann ein Clinchvorgang definiert werden, indem direkt die Einstellmaske aufgerufen wird.

– Drücken Sie diese Taste, um das Menü zu öffnen

– Drücken Sie die Clinch-Funktionstaste

Clinch-Korrektur

– Betreten Sie die Korrekturmaske durch Drücken

– Erhöhen Sie den Wert, wenn die Biegung zu stark zusammengedrückt ist. Passen Sie danach die Höhe Y2 an.

– Ändern Sie den P.M.I. mithilfe des [Korrekturfaktors]. Brechen Sie mit [Korrektur ignorieren] ab.

Prägen oder Formpressen

Zur Sicherstellung einer höheren Programmiergeschwindigkeit kann eine Präg- oder Formpresseoperation einfach durchgeführt werden:

– Drücken Sie diese Taste, um das Menü zu öffnen

– Wählen Sie die Präg-Funktionstaste aus

Präzisionskorrektur

Unteren Totpunkt anpassen: Verringern, wenn zu flach, erhöhen, wenn zu tief. Verwenden Sie ggf. den [Korrekturfaktor].

Konische Biegung Definition

-Stellen Sie sicher, dass die X2-Achse für den konischen Betrieb konfiguriert und korrekt montiert ist, entweder inkrementell auf der X1-Leiste oder als unabhängige Achsen.

-Geben Sie die Anfangsanschlagposition in X1 ein. Verwenden Sie die Konusfunktionstaste

, geben Sie den gewünschten Winkel (-45 bis 45 Grad) ein und bestätigen Sie.

-Positive Winkel beeinflussen X2, Z1, Z2; negative beeinflussen X1, Z1, Z2. Bei Änderungen neue Biegungen erneut eingeben.

Außerhalb der Kontur liegende Biegungen

1. Direkteingabe: Geben Sie die Endbiegewerte in P.M.I Y1 und P.M.I Y2 ein.

2. Programm-Anpassungen: Stellen Sie sicher, dass die Felder P.C.L und P.C.V Werte enthalten, die über den theoretischen Endhöhen liegen.

3. Höhenüberprüfung: Halten Sie die korrekte Höhenreihenfolge zur automatischen Programmausführung ein.

Ein grafisches Programm eingeben

Schritt 1: Grafischeingabeoption auswählen

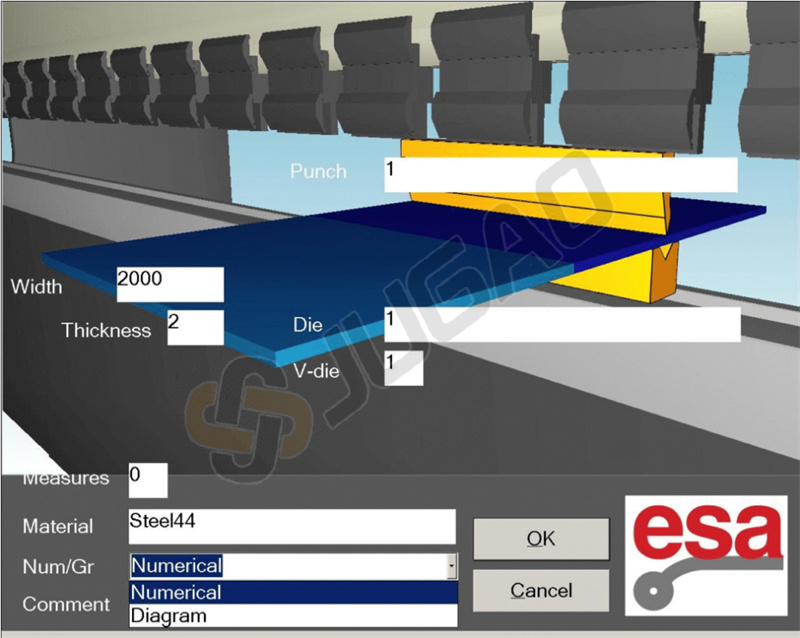

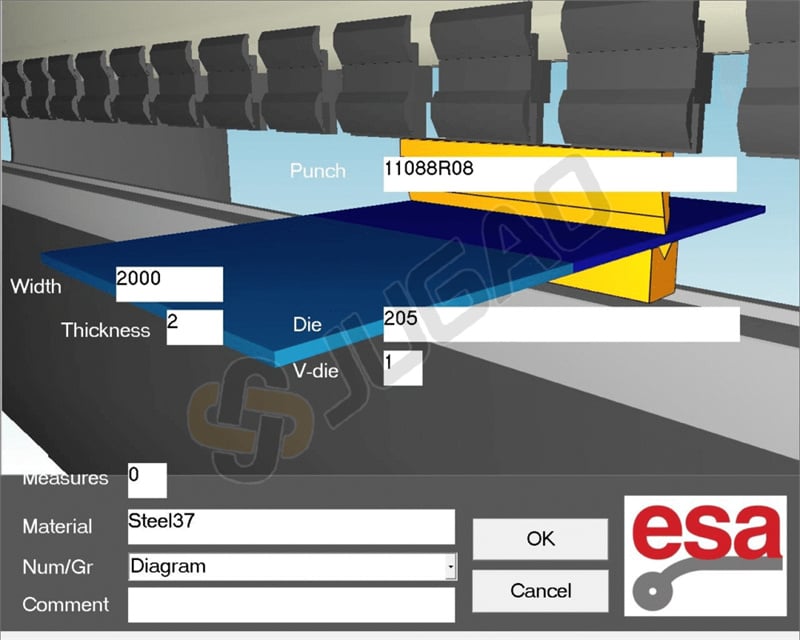

Wählen Sie im Programmdatenbildschirm unter Num/Gr. „Graph“ aus.

Um ein Programm in ESA S860 auszuführen, geben Sie zunächst die Blechbreite und -stärke ein, wählen Sie das Material aus der Materialtabelle aus und geben Sie dann die Arbeitsstation, die Matrizenangaben, die Hohlraumausrichtung und die Stanzwerkzeugangaben sowie optionale Kommentare an.

Schritt 2: Verwenden Sie Konstruktionswerkzeuge

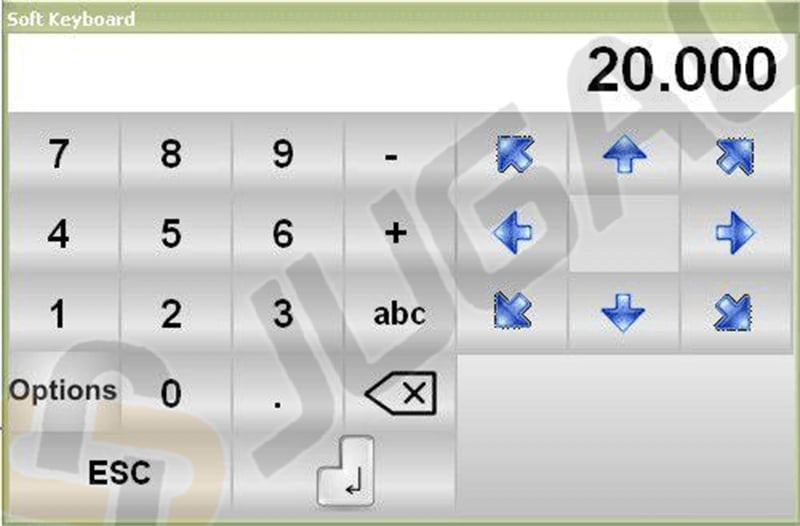

Mit der Soft-Tastatur können Sie:

• Segmentlänge anpassen: Ändern Sie die Länge des ersten Segments, indem Sie eine neue Höhe eingeben, bestätigen Sie dies und wählen Sie einen BLAUEN Pfeil, um die nächsten Biegewinkel automatisch anzuzeigen.

• Segmentwinkel festlegen: Verwenden Sie die sieben Pfeile (45, 90, 135, 180, -135, -90, -45), um Winkel schnell einzustellen.

• Manuelle Winkeleingabe: Wenn „Pincushion“ deaktiviert ist, tippen Sie auf das ALPHA-Feld, um Winkel manuell einzugeben.

• Länge und Winkel eingeben: Tippen Sie auf die Mitte der Linie, um die Länge einzugeben, oder drücken Sie auf Schnittpunkte.

• Zoom- und Ansichtseinstellungen: Verwenden Sie die ZOOM-Leiste, um die Ansicht zu skalieren und zu verschieben, um eine bessere Visualisierung zu erreichen.

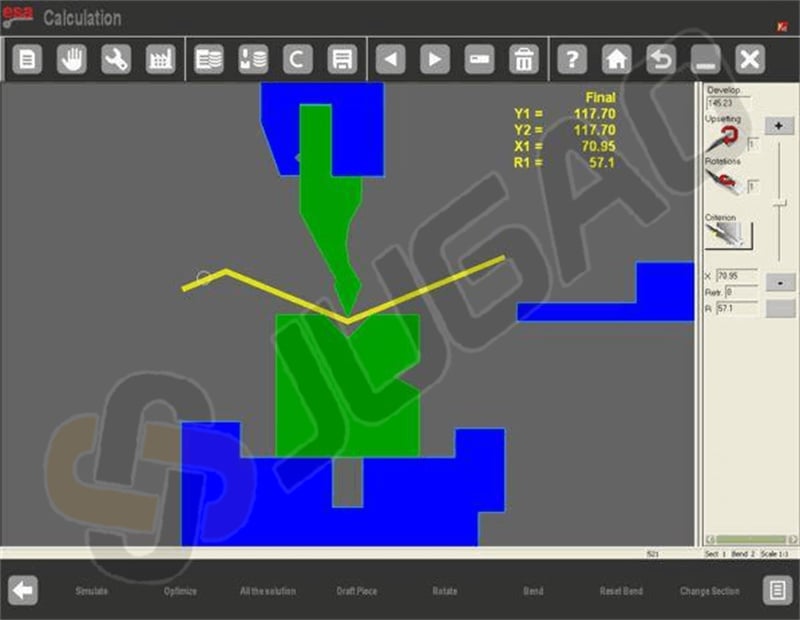

• Navigieren mit BERECHNEN: Drücken Sie auf BERECHNEN und ziehen Sie die Maschinenzeichnung, um ihre Position anzupassen, wodurch die Planung in den HALBAUTOMATISCHEN und AUTOMATISCHEN Modi des ESA S860 verbessert wird.

So erstellen Sie die Zeichnung eines Werkstücks

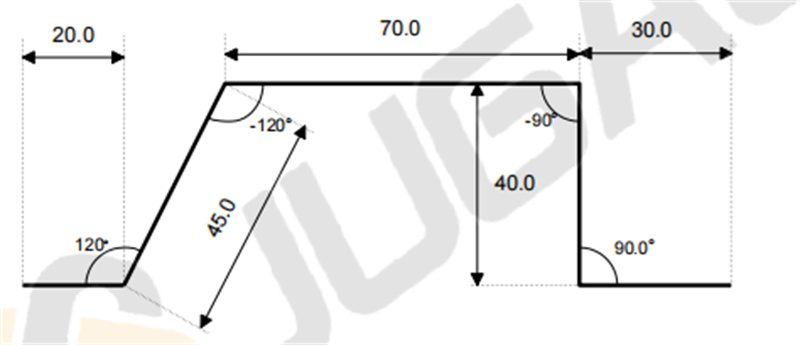

Angenommen, wir müssen das im folgenden Bild dargestellte Werkstück zeichnen:

1. Zeichenmodus starten: Platzieren Sie den Cursor im Feld l für die polare Einstellung.

2. Erster Abschnitt:

Geben Sie die Länge (20,0) in Feld l ein.

Geben Sie den Winkel (120,0°) in Feld α ein.

3. Zweiter Abschnitt:

Geben Sie die Länge (45,0) im Feld l ein.

Geben Sie den Winkel (-120,0°) im Feld α ein.

4. Dritter Abschnitt:

Geben Sie die Länge (70,0) im Feld l ein.

Geben Sie den Winkel (-90,0°) im Feld α ein.

5. Vierter Abschnitt:

Geben Sie die Länge (20,0) in Feld l ein.

Geben Sie den Winkel (90,0°) im Feld α ein.

6. Fünfter Abschnitt: Geben Sie die Länge (30,0) im Feld l ein, drücken Sie [ENTER], um abzuschließen.

Biegereihenfolgeberechnung

Für optimale Ergebnisse ist die Berechnung der Biegereihenfolge im Programm in ESA S860 entscheidend.

Automatische Berechnung der Biegereihenfolge

Ein Programm in ESA S860 kann die Biegereihenfolge automatisch berechnen und die Biegereihenfolge zur Steigerung der Effizienz optimieren. Aktivieren Sie dazu „Automatische Biegeberechnung“ in den Einstellungen, damit das System die beste Reihenfolge für Ihre Biegungen berechnen kann.

Manuelle Berechnung der Biegereihenfolge

Bei Verwendung eines Programms in ESA S860 ist manchmal ein manueller Eingriff erforderlich. Berechnen Sie die Biegereihenfolge manuell mithilfe der Anleitung und geben Sie anschließend Ihre Reihenfolge in das System ein, um genaue Anpassungen sicherzustellen. Dieser Ansatz erhöht die Flexibilität und Präzision innerhalb Ihres Programms in ESA S860.

So biegen Sie eine Box

1. Erstellen Sie zwei Abschnitte: horizontale und vertikale Biegungen, entweder im grafischen oder numerischen Modus.

2. Nacheinander ausführen: Beginnen Sie mit dem Abschnitt mit der kleinsten Blechbreite, um die Genauigkeit zu gewährleisten.

3. Hinzufügen/Löschen von Abschnitten:

Zum Hinzufügen drücken Sie [Abschnitt ändern].

Zum Löschen das Menü öffnen und „Abschnitt löschen“ auswählen. Dadurch wird auf Biegung 1 des Abschnitts 1 zurückgesetzt.

Ein Programm in ESA S860 ausführen

Ausführung im automatischen Modus

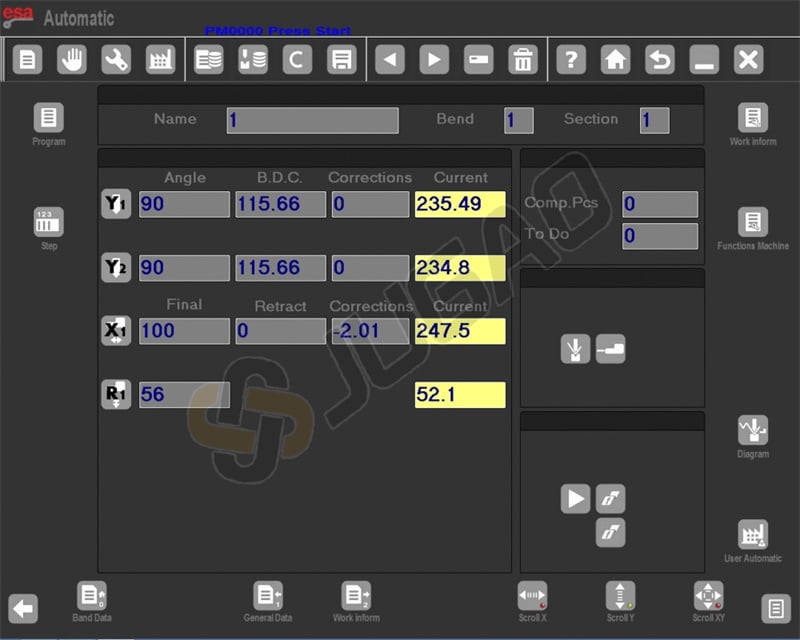

Starten, indem diese Taste nach dem Einstellen eines numerischen oder grafischen Programms in ESA S860 gedrückt wird.

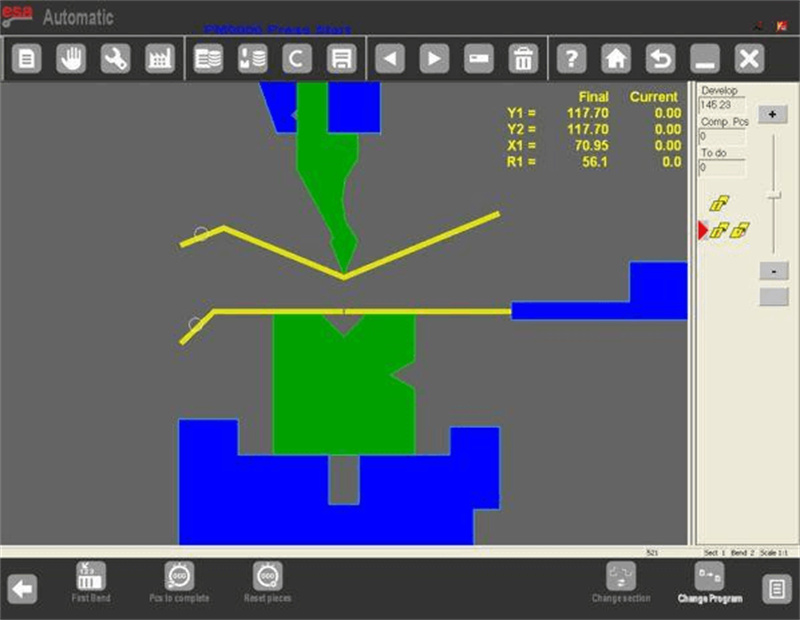

Automatische grafische Maske

Drücken Sie [Grafik], um die Maske für ein berechnetes grafisches Programm anzuzeigen.

• Hauptfenster: Zeigt Maschinenteile, Stempel, Matrize und Werkstück vor/nach der Biegung.

• Orientierungshilfe: Gibt Anweisungen zum Halten oder Drehen des Blechs während der Biegung.

• Datendarstellung: Biegedetails und Stückzähler, Achshöhen werden gelb angezeigt.

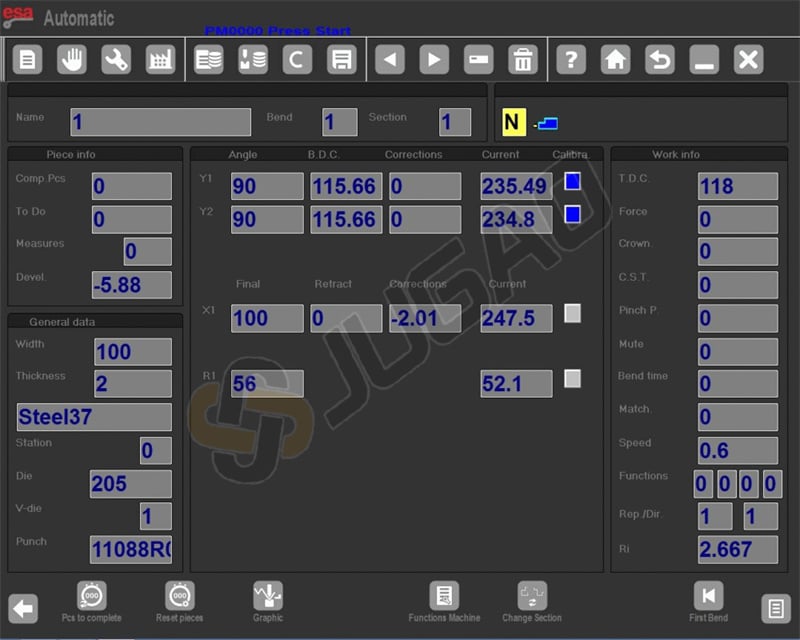

Automatische numerische Maske

• Achshöhenanzeige: Zeigt die aktuellen Achshöhen an; Änderungen sind im automatischen Modus nicht erlaubt.

• Teileausrichtung: Gibt Anweisungen für jeden Biegevorgang, wie z. B. Verriegelung oder Drehung.

• Anzeigegrößen-Wechsel:

Drücken für doppelte Größe, ähnlich wie bei Kvara S 860 PC und S 660W.

Erneut drücken für einfache Größe.

Fazit

Zusammenfassend erfordert das Ausführen eines Programms auf der ESA S860 die effektive Nutzung mehrerer wesentlicher Funktionen. Wichtige Schritte umfassen die korrekte Anzeige der aktuellen Achshöhen im automatischen Zahlenmodus, das Befolgen präziser Anweisungen zur Teileausrichtung während der Biegeoperationen sowie das Umschalten zwischen Anzeigegrößen nach Bedarf für eine einfachere Bedienung.
