مكابح الضغط

يقدم هذا الدليل منهجية واضحة وخطوة بخطوة لتنفيذ البرامج بكفاءة على نظام ESA S860. ستتعلم الإجراءات الأساسية لإدخال وتشغيل البرامج العددية والرسومية — وهي كفاءة أساسية لتحقيق الدقة في تصنيع المعادن. علاوةً على ذلك، سنغطي كيفية إتقان تسلسل الثني، من التنفيذ التلقائي إلى التعديلات اليدوية، مما يمكّنك من تحسين سير العمل بشكل كبير، وتقليل وقت الإعداد، وتحقيق أقصى إنتاجية شاملة.

قائمة البرامج

لإدخال قائمة البرامج في برنامج ESA S860، يجب اتباع الخطوات التالية:

– اضغط

– ستظهر النافذة التالية:

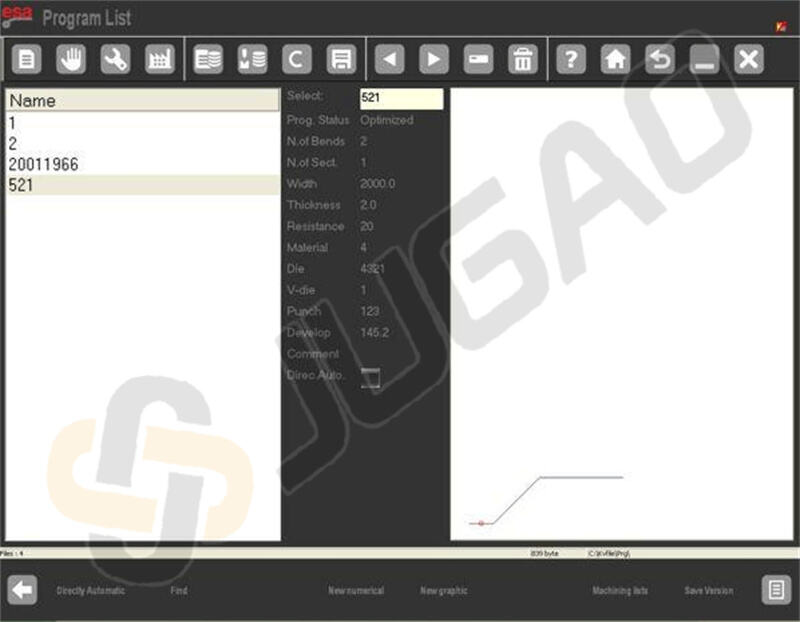

في البرنامج في ESA S860، تكون النافذة اليسرى عبارة عن نافذة قائمة، مع مربعات مركزية تعرض بيانات البرنامج التي يتم تمييزها بواسطة المؤشر. وتوفر النافذة اليمنى معاينة للثقب المقابل لموضع المؤشر. استخدم إصبعك للتمرير عبر البرامج المتاحة، مما يبسّط عملية البحث والتنفيذ.

• نظرة عامة على مفاتيح الوظائف:

[مباشرة في الوضع التلقائي]: قم بتمكين هذا الخيار لتنفيذ برنامج في ESA S860 مباشرة دون تعديله. يشير المربع الأحمر بجانب DirectAuto إلى التحديد.

[بحث]: اعثر بسرعة على برنامج محدد للتنفيذ باستخدام هذه الوظيفة.

[رقمي جديد]: أنشئ برنامجًا رقميًا جديدًا للتنفيذ الفوري.

[بياني جديد]: قم بإعداد برنامج بياني جديد للتنفيذ اللاحق.

[حفظ الإصدار]: احفظ برامجك في إصدار سابق لاسترجاعه وتنفيذه بسهولة.

عرض قائمة البرامج على USB

• أدخل USB الذي يحتوي على البرامج في المنفذ.

• اضغط على المفتاح المخصص لعرض قائمة البرامج.

• يمكنك نسخ البرامج أو إعادة تسميتها أو حذفها كما تفعل مع قائمة الأدوات.

تغيير وحدة العمل

• افتح قائمة البرامج بالضغط على المفتاح.

• اضغط على مفتاح آخر للوصول إلى القائمة.

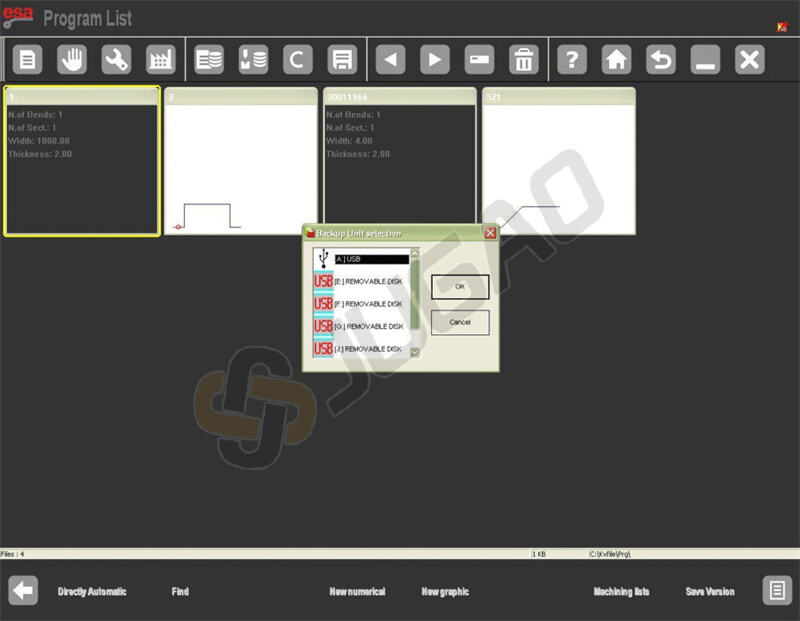

• اختر '7 »وحدة النسخ الاحتياطي' لتغيير وحدة العمل.

إدخال البرامج في نظام ESA S860

يُضمن إدخال البرامج بدقة في نظام ESA S860 تحقيق نتائج نهائية تتوافق مع المواصفات المطلوبة. فيما يلي كيفية تنفيذ برنامج في نظام ESA S860 بفعالية.

إدخال برنامج رقمي

الخطوة 1: الانتقال إلى وضع إدخال البرنامج

لإدخال برنامج رقمي جديد، يجب عليك:

– اضغط

ستُفتح شاشة البداية:

على الشاشة، اختر [برنامج جديد للثني] بالضغط على

الخطوة 2: إدخال البيانات بدقة

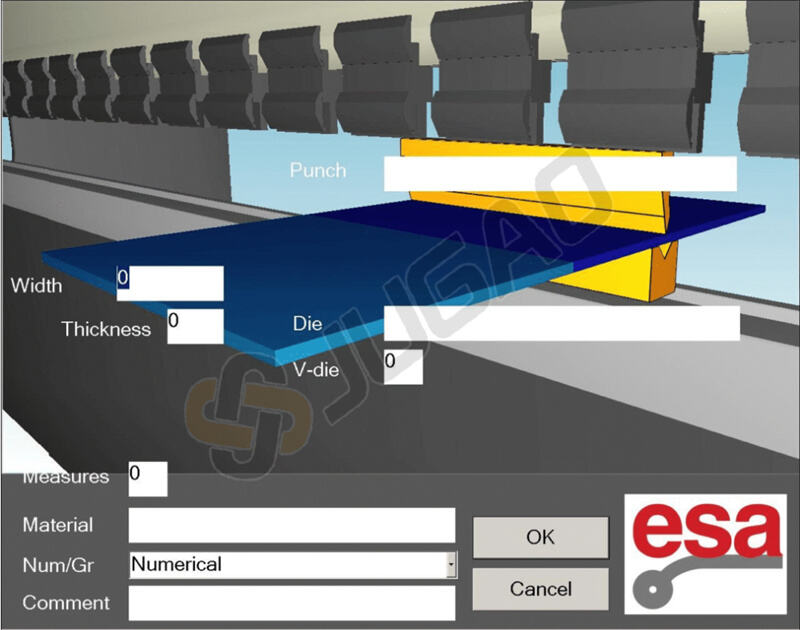

ستُفتح نافذة لإدخال بيانات البرنامج. يرجى ملاحظة أن وضع اللمس يتيح التمرير:

1. اختيار المثقب: انقر لفتح قائمة المثاقب ثم حدد المثقب المرسوم مسبقًا بالنقر المزدوج أو بلمس مزدوج.

2. اختيار القالب: في محرر البرنامج، اختر القالب المرسوم مسبقًا. ستظهر كلا الخيارين في البرنامج.

3. إدخال رقم تجويف القالب: أدخل رقم تجويف القالب؛ أدخل "1" إذا كان هناك تجويف واحد فقط.

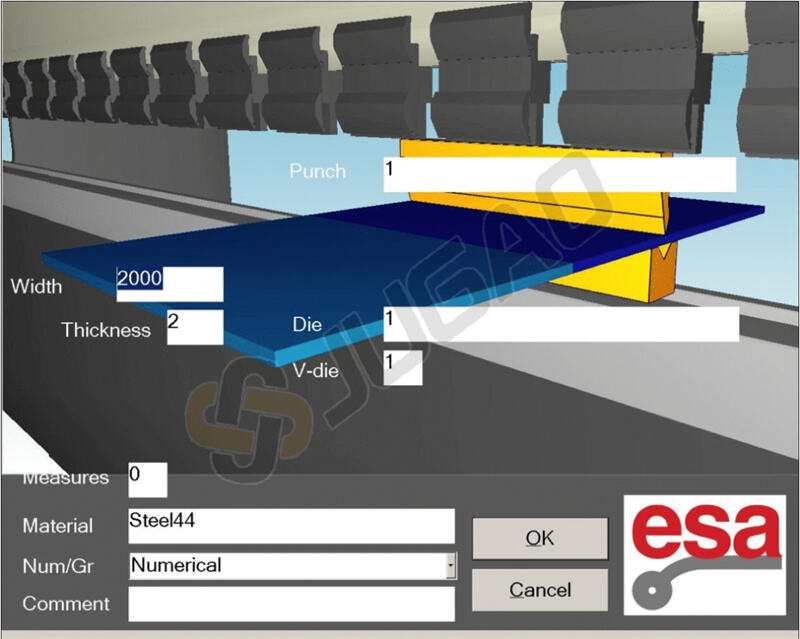

4. تحديد أبعاد صفيحة المعدن: أدخل عرض وسمك الصفيحة.

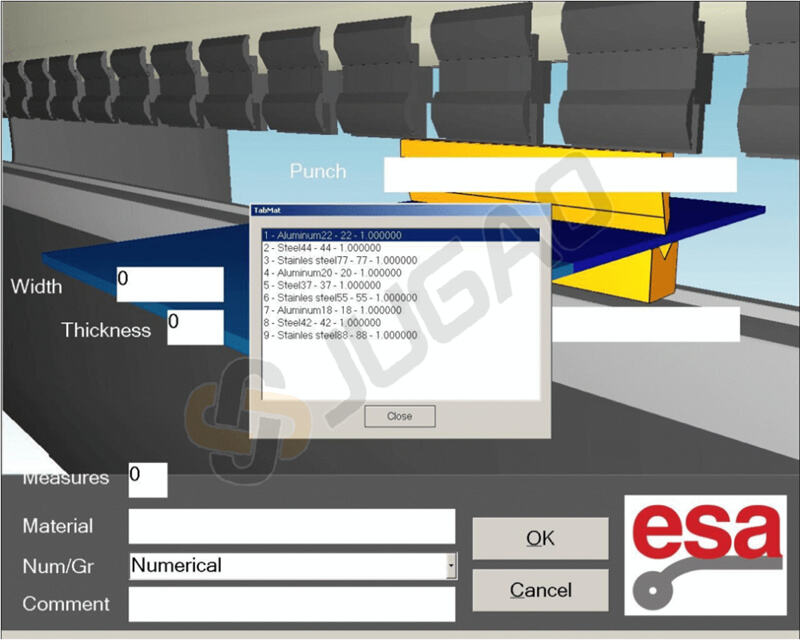

5. اختيار المادة: استخدم جدول المواد لاختيار المادة ومقاومتها بسرعة.

بعد اختيار المادة، تظهر ما هي المعلومات الموضحة في حقل الاسم (NAME) في جدول المادة.

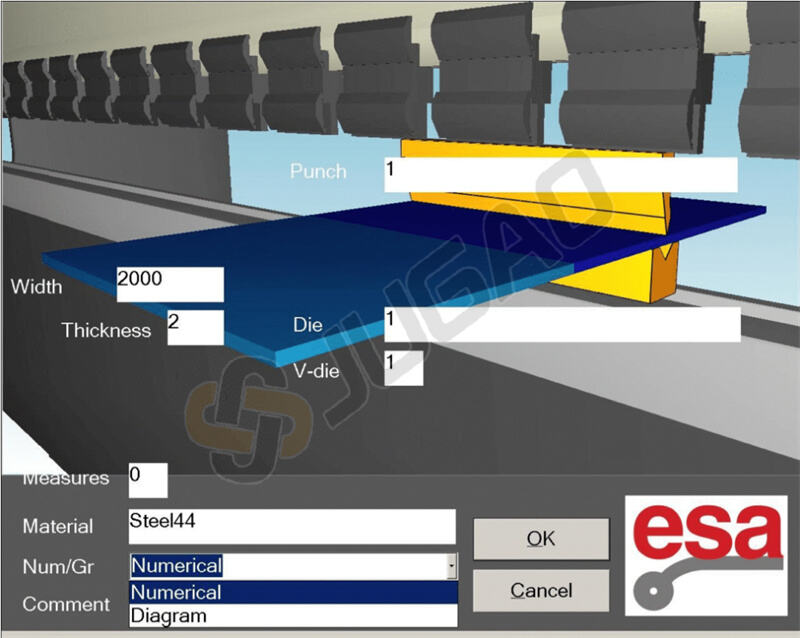

مجموعة تحدد أن البرنامج رقمي في الحقل Num / Gr.

لقبول البيانات، اضغط على [تأكيد]، مما يسمح بالوصول المباشر إلى نافذة الإعدادات.

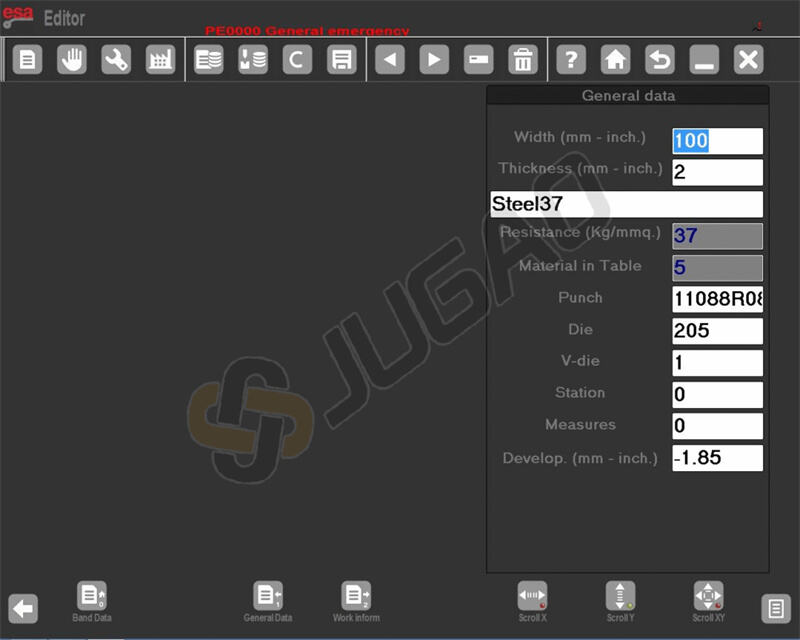

من نافذة الإعدادات بالضغط على هذا المفتاح الوظيفي، تنتقل إلى نافذة البيانات العامة.

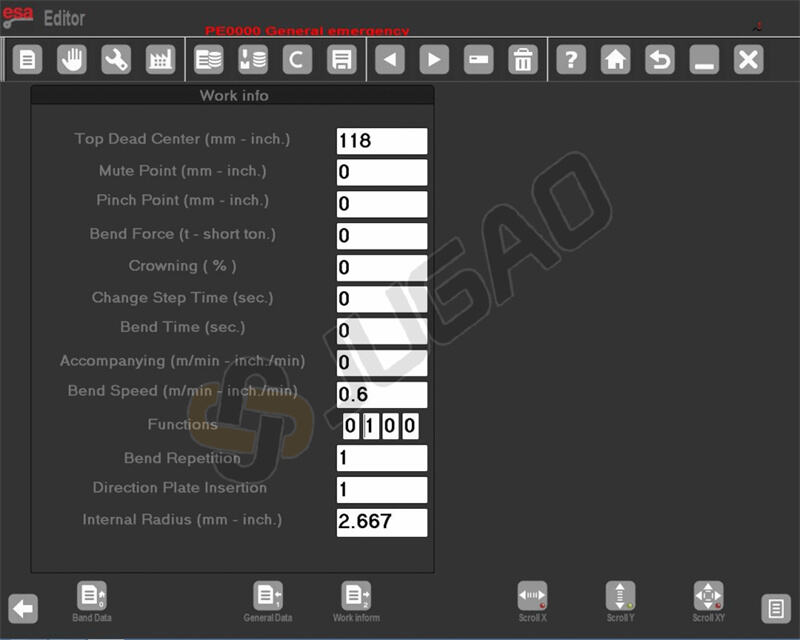

أيضًا من نافذة الإعدادات بالضغط على هذا المفتاح الوظيفي، تنتقل إلى نافذة بيانات العمل:

إعداد الثني

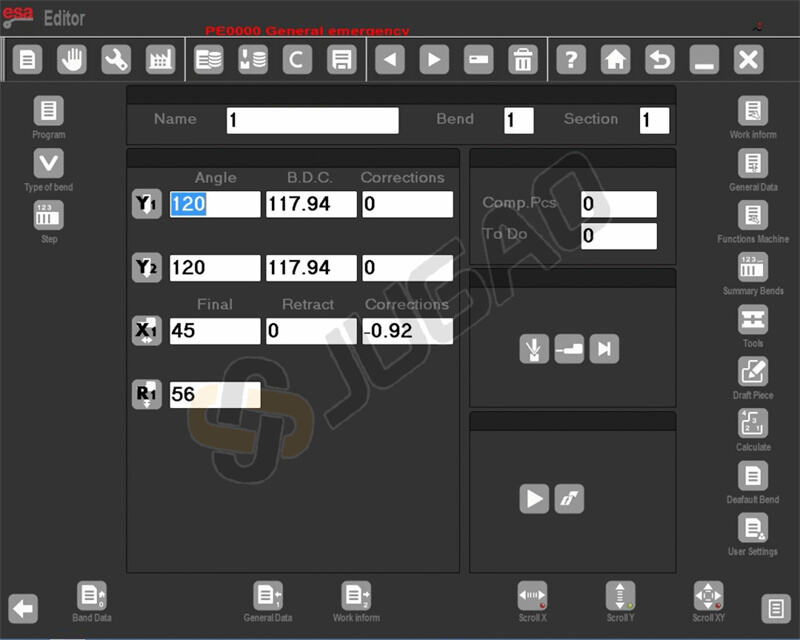

1. تحديد زوايا الثني: حرّك المؤشر إلى حقل الزاوية Y1 وأدخل زاوية الثني المطلوبة.

2. تحديد أطوال الثني: أدخل طول الثني المطلوب في الحقل Finali X1.

3. الحسابات التلقائية: سيتم حساب البيانات الأخرى المتعلقة بالثني تلقائيًا، ولكن يمكنك تعديلها حسب الحاجة.

عرض بيانات العمل

- اضغط على هذا المفتاح.

ستعرض النافذة بيانات أساسية مثل P.M.S وP.C.V وP.C.L للثني.

إدارة الثنيات

1. نسخ ثني: انتقل إلى الثني المطلوب، افتح القائمة واختر نسخ الخطوة لاستنساخ الثني في نهاية القسم.

2. إدخال ثني: انتقل إلى الموضع بعد نقطة الإدخال المطلوبة، افتح القائمة واختر إدخال خطوة.

3. إدخال ثني منسوخ: مشابه لإدخال ثني، ولكن بعد النسخ، استخدم نسخ الخطوة مرة أخرى لتحقيق تحديد دقيق وتكرار.

تعريف التدحرج (Calendering)

4. تفعيل التدحرج: افتح القائمة، وحدد وظيفة [Calendering].

5. إدخال البيانات: أدخل الزاوية، نصف القطر، طول الملعب، وموضع التوقف الأولي.

تعريف الوصل (Clinching) (الثني والضغط)

أدخل 0.0 في حقل زاوية Y1؛ فسيتم أخذ قيمة وصول المكبس بعين الاعتبار عمق التجويف والسماكة. ولضمان سرعة أكبر في برمجة العمل، يمكن تعريف الوصل من خلال إدخال مباشر في قناع الإعداد.

– اضغط هذا المفتاح لفتح القائمة

– اضغط مفتاح وظيفة التثبيت

تصحيح التثبيت

-ادخل إلى قناع التصحيح بالضغط على

-زِد القيمة إذا كان الثني مسطحًا جدًا. عدّل الارتفاع Y2 بعد ذلك.

-عدّل مؤشر الأداء الرئيسي (P.M.I.) باستخدام [معامل التصحيح]. ألغي بواسطة [تجاهل التصحيح].

عمليات الختم أو الصب

من أجل ضمان سرعة أكبر في برمجة العمل، يمكن تنفيذ عملية ختم أو صب ببساطة:

-اضغط هذا المفتاح لفتح القائمة

-اختر مفتاح وظيفة الختم

تصحيح العملة

ضبط النقطة الميتة السفلى: قلل إذا كانت ضحلة، وزيدها إذا كانت عميقة. استخدم [معامل التصحيح] عند الحاجة.

تعريف الثني المخروطي

- تأكد من تهيئة محور X2 للتشغيل المخروطي وتركيبه بشكل صحيح، إما بشكل متزايد على قضيب X1 أو كمحاور مستقلة.

- أدخل موقع التوقف الأولي في X1. استخدم مفتاح وظيفة الثني المخروطي

، وأدخل الزاوية المطلوبة (-45 إلى 45 درجة)، ثم أكد الإدخال.

- الزوايا الموجبة تُعدّل X2 وZ1 وZ2؛ والزوايا السالبة تؤثر على X1 وZ1 وZ2. أعد إدخال الثنيات الجديدة إذا تم إجراء تعديلات.

الثنيات خارج التجويف

1. الإدخال المباشر: أدخل قيم نهاية الثني في P.M.I Y1 وP.M.I Y2.

2. التعديلات في البرنامج: تأكد من أن حقول P.C.L وP.C.V تعكس قيماً تفوق ارتفاعات النهاية النظرية.

3. التحقق من الارتفاع: الحفاظ على الترتيب الصحيح للارتفاع لتنفيذ البرنامج تلقائيًا.

إدخال برنامج رسومي

الخطوة 1: اختيار خيار إدخال الرسومات

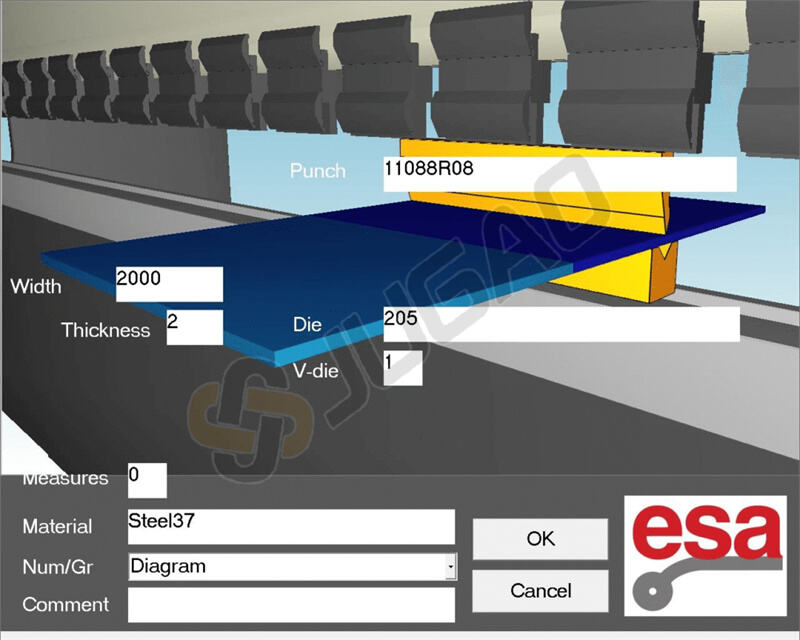

في شاشة بيانات البرنامج، اختر "رسم" ضمن Num/Gr.

لتنفيذ برنامج في ESA S860، ابدأ بإدخال عرض وسمك الصفيحة، ثم اختر المادة من جدول المواد، بعد ذلك حدّد محطة العمل، وتفاصيل القالب، واتجاه التجويف، وتفاصيل المثقب، مع إضافة أي تعليقات اختيارية.

الخطوة 2: استخدام أدوات التصميم

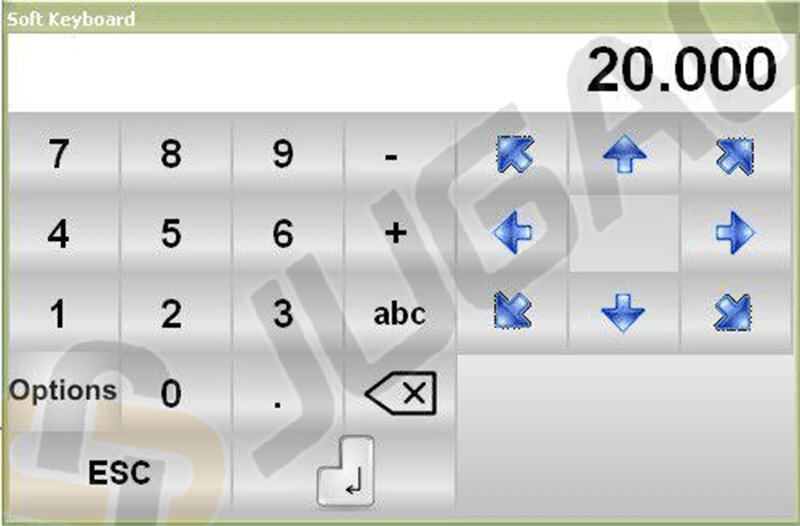

بواسطة لوحة المفاتيح الناعمة يمكنك:

• تعديل طول القطعة: غيّر طول القطعة الأولى بإدخال ارتفاع جديد، ثم أكد واختر سهمًا أزرق لعرض زوايا الثني التالية تلقائيًا.

• تحديد زاوية القطعة: استخدم الأسهم السبعة (45، 90، 135، 180، -135، -90، -45) لتعيين الزوايا بسرعة.

• إدخال الزاوية يدويًا: إذا كانت خاصية "pincushion" معطّلة، اضغط على حقل ALPHA لإدخال الزوايا يدويًا.

• إدخال الطول والزاوية: اضغط على مركز الخط لإدخال الطول أو اضغط على نقاط التقاطع.

• تعديلات التكبير والعرض: استخدم شريط التكبير لضبط الحجم وتحريك العرض من أجل تصور أفضل.

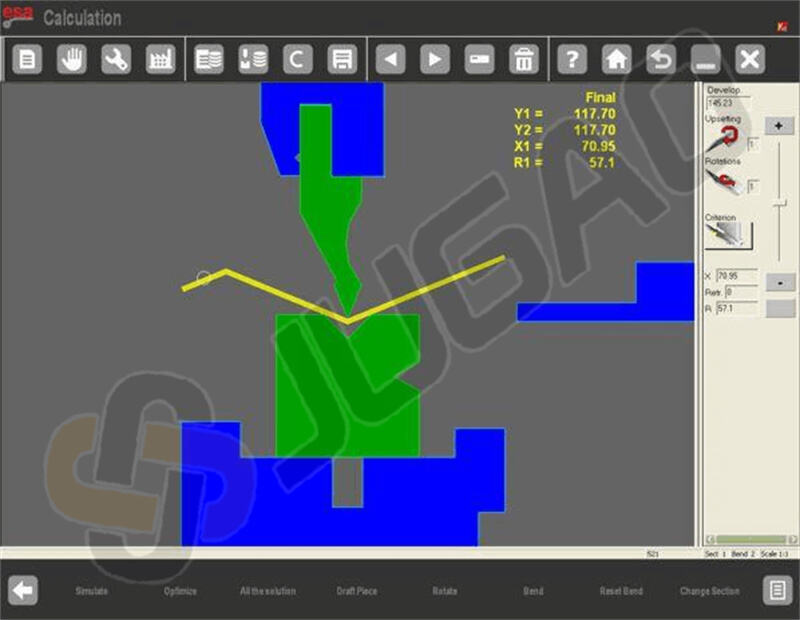

• التنقل باستخدام احسب: اضغط على زر احسب واسحب رسم الجهاز لضبط موضعه، مما يحسن التخطيط في الوضعين شبه التلقائي والتلقائي في جهاز ESA S860.

كيفية إجراء رسم قطعة

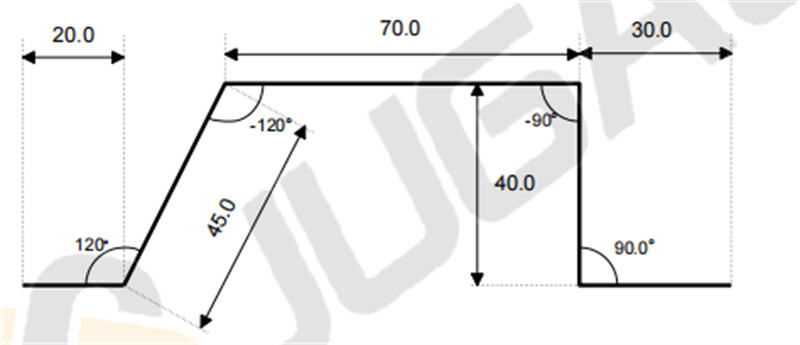

لنفترض أننا نحتاج إلى رسم القطعة الموضحة في الشكل أدناه:

1. بدء وضع الرسم: ضع المؤشر في الحقل l للإعداد القطبي.

2. القسم الأول:

أدخل الطول (20.0) في الحقل l.

أدخل الزاوية (120.0°) في الحقل α.

3. القسم الثاني:

أدخل الطول (45.0) في الحقل l.

أدخل الزاوية (-120.0°) في الحقل α.

4. القسم الثالث:

أدخل الطول (70.0) في الحقل l.

أدخل الزاوية (-90.0°) في الحقل α.

5. القسم الرابع:

أدخل الطول (20.0) في الحقل l.

أدخل الزاوية (90.0°) في الحقل α.

6. القسم الخامس: أدخل الطول (30.0) في الحقل l، ثم اضغط [ENTER] لإكمال العملية.

حساب تسلسل الثني

للحصول على نتائج مثالية، فإن حساب تسلسل الثني في برنامج ESA S860 أمر بالغ الأهمية.

الحساب التلقائي لتسلسل الثني

يمكن لبرنامج في ESA S860 حساب تسلسل الثني تلقائيًا، مما يُحسّن ترتيب الثني لزيادة الكفاءة. ما عليك سوى تفعيل خيار 'الحساب التلقائي للثني' في الإعدادات للسماح للنظام بحساب أفضل تسلسل للثني الخاص بك.

الحساب اليدوي لتسلسل الثني

عند استخدام برنامج في ESA S860، قد تكون هناك حاجة أحيانًا إلى تدخل يدوي. قم بحساب تسلسل الثني يدويًا باستخدام الدليل اليدوي، ثم أدخل تسلسلك في النظام لضمان إجراء تعديلات دقيقة. هذه الطريقة تعزز المرونة والدقة ضمن برنامجك في ESA S860.

كيفية ثني صندوق

1. إنشاء قسمين: ثني أفقي وثني عمودي، إما بالوضع الرسومي أو الرقمي.

2. التنفيذ المتسلسل: ابدأ بالقسم الذي يمتلك أقل عرض ورقة لضمان الدقة.

3. إضافة/حذف أقسام:

للإضافة، اضغط على [تغيير القسم].

لحذف، افتح القائمة وحدد 'حذف القسم'. سيتم الترجيع إلى الثنيّة 1 من القسم 1.

تنفيذ برنامج في ESA S860

التنفيذ في الوضع التلقائي

ابدأ بالضغط على هذا المفتاح بعد ضبط برنامج رقمي أو بياني في ESA S860.

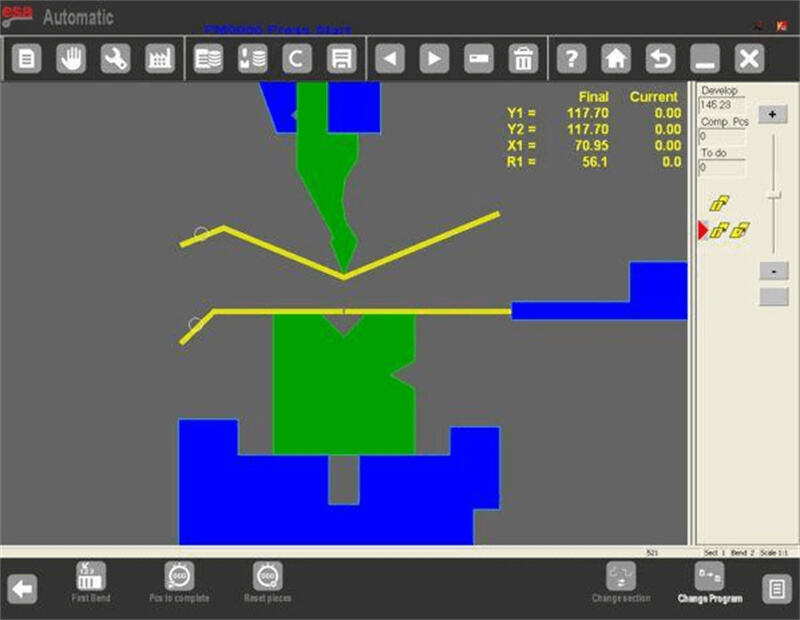

القناع البياني التلقائي

اضغط [بياني] لعرض القناع الخاص ببرنامج بياني محسوب.

• النافذة الرئيسية: تعرض أجزاء الجهاز، والقاطعة، والقالب، والقطعة قبل/بعد الثني.

• إرشادات التوجيه: توفر تعليمات حول تثبيت أو تدوير الصفيحة أثناء الثني.

• عرض البيانات: تفاصيل الثني وعدّاد القطع، مع عرض ارتفاعات المحاور باللون الأصفر.

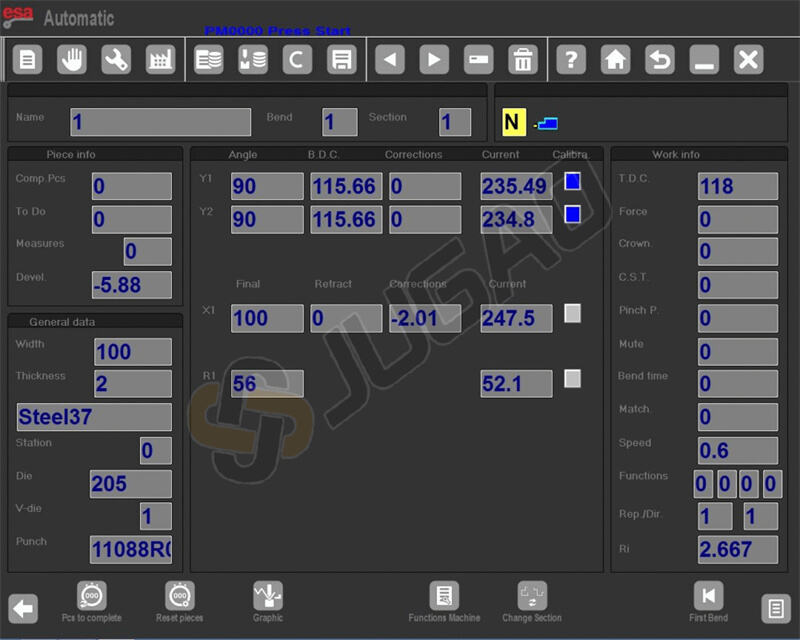

القناع الرقمي التلقائي

• عرض ارتفاعات المحاور: يُظهر ارتفاعات المحاور الحالية؛ لا يُسمح بالتغيير في الوضع التلقائي.

• توجيه القطعة: يوفر إرشادات لكل ثني، مثل القفل أو الدوران.

• تبديل حجم العرض:

اضغط للحصول على الحجم المزدوج، مشابهًا لجهاز Kvara S 860 PC وS 660W.

اضغط مرة أخرى للحصول على الحجم الفردي.

الخلاصة

باختصار، يتطلب تشغيل برنامج على جهاز ESA S860 استخدامًا فعالًا لعدة وظائف أساسية. تشمل الخطوات الرئيسية عرض ارتفاعات المحاور الحالية بشكل صحيح في الوضع العددي التلقائي، واتباع التعليمات الدقيقة لتوجيه القطعة أثناء عمليات الثني، والتبديل بين أحجام العرض حسب الحاجة لتسهيل الاستخدام.

إذا كنت بحاجة إلى دعم تقني إضافي أو لديك أسئلة أخرى، فإن فريقنا متاح دائمًا للمساعدة. ونحثك أيضًا على استكشاف وثائقنا الشاملة لاكتساب رؤى أعمق والاستفادة الكاملة من إمكانيات نظام ESA S860 الخاص بك.
