عند الحديث عن تحسين أداء التصميم، فإن نظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب يتميز باعتباره حلاً قويًا للمصممين والمهندسين. إذا كنت مهتمًا بفهم كيفية تحسين منصة CAD المتكاملة هذه لسير عملك في التصميم، فقد جئت إلى المصدر الصحيح.

في هذه المقالة، سنستعرض الوظائف المميزة لنظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب، وسنوضح كيف يُحسّن كفاءة العمليات ودقة التصميم. سواء كنت جديدًا على برامج CAD أو تسعى لتحسين إعداداتك الحالية، فإن هذا الدليل يقدم رؤى عملية لاستغلال نظام ESA S630 لتحقيق نتائج تصميم متفوقة.

مقدمة

توفر نظام ESA S630 المتكامل للتصميم بمساعدة الحاسوب إمكانيات متقدمة تُحسّن بشكل كبير سير عمل التصميم، خاصةً في التطبيقات المعدنية التي تتضمن استخدام آلات الثني. وتتمثل إحدى نقاط القوة الرئيسية لهذا النظام في قدرته على إنشاء مكونات رسومية حيوية—مثل الأجزاء العلوية والسفلية للجهاز، والقاطع، والقالب، وقطعة الشغل المراد ثنيها. ويتيح هذا النهج المتكامل للمصممين التحقق من تسلسلات الثني بدقة، مما يقلل من احتمالية حدوث أخطاء ويُسرّع عمليات الإنتاج. كما يوفر الدليل المرفق للمستخدم وصولاً سهلاً إلى أدوات الرسم هذه، ويساعد المستخدمين على استغلال كامل إمكانات نظام ESA S630 لتحقيق موثوقية وفعالية أكبر في التصميم.

وظيفة الرسم

إن وظيفة الرسم داخل نظام ESA S630 للتصميم بمساعدة الحاسوب المتكامل تسهّل بشكل كبير وتسرّع المراحل الأولية من التصميم. وبتمكين إنشاء مقاطع خطية تلقائيًا من بيانات يُدخلها المشغل، فإن هذه الأداة تعزز سرعة ودقة عملية الرسم. ويتيح النظام إدخال البيانات بالصيغ القطبية والديكارتية على حد سواء، مع التوصية عمومًا بالصيغة القطبية لسهولتها في الاستخدام. ويشجع هذا المرونة على تحقيق الدقة مع تقليل الأخطاء في الإدخال، ما يجعل وظيفة الرسم أداة أساسية في تطوير التصاميم بكفاءة وخالية من الأخطاء.

الإعداد القطبي لبيانات الرسم

تلعب إعدادات الإحداثيات القطبية في نظام ESA S630 CAD المتكامل دورًا حيويًا في تحسين دقة التصميم، خاصةً في المشاريع المعقدة. تتيح هذه الميزة تحديد مقاطع الرسم من خلال الطول والزاوية — ضمن نطاق ±180.0° — مما يضمن التوجيه والمكان بدقة. وتجدر الإشارة إلى أن هذه الميزة مفيدة بشكل خاص في التطبيقات التي تتطلب تحكمًا دقيقًا في الأبعاد، مثل التخطيط المعماري والهندسة الميكانيكية.

تتمثل الاتفاقيات الخاصة بإدخال هذه الزوايا فيما يلي:

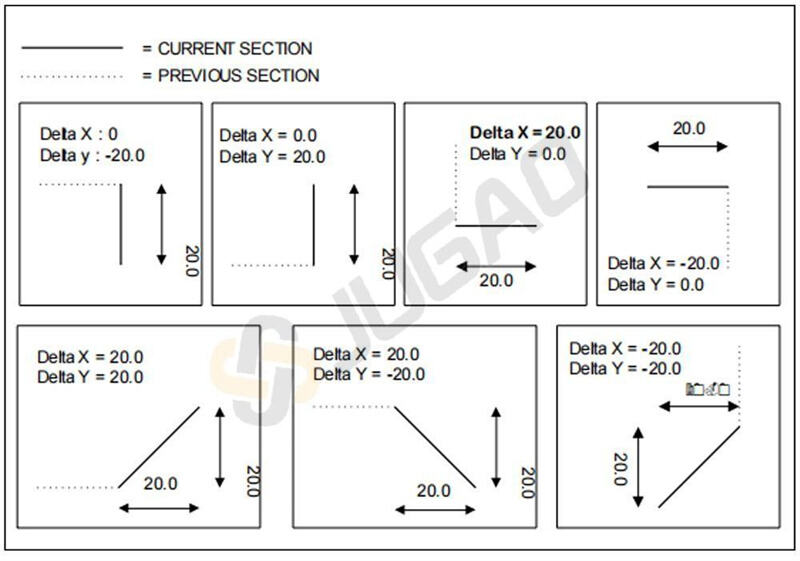

إعدادات الإحداثيات الكارتيزية لبيانات الرسم

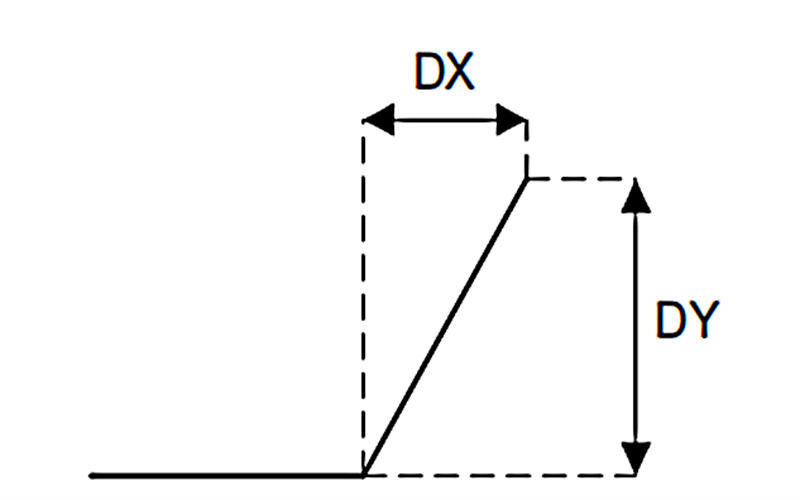

تسمح هذه الوظيفة بتحديد الأقسام التي تتكون منها الرسومات باستخدام زوج من الإحداثيات التي تحدد الفرق بين بداية ونهاية المقطع.

ليست الإحداثيات الكارتيزية قيمًا مطلقة، بل هي نسبية بالنسبة لنقطة بداية المقطع ويجب إدخالها وفقًا لذلك.

بيانات عامة

قبل الشروع في رسم عنصر رسومي، من الضروري إدخال بعض البيانات العامة التي تختلف حسب نوع العنصر المراد رسمه.

البيانات التي سيتم إدخالها في هذه المرحلة موضحة في الفصول الخاصة بكل كائن.

صفحة الرسم

تُعد صفحة الرسم داخل نظام ESA S630 المتكامل للرسم بمساعدة الحاسوب حجر الزاوية في تصميمه السهل الاستخدام، والمصمم لتعزيز تنظيم وسهولة الوصول إلى بيانات التصميم بشكل سلس. للوصول إلى واجهة الرسم، ما عليك سوى اختيار زر [موافق] بإصبعك — هذه الطريقة البديهية للوصول هي فقط بداية التصميم المدروس.

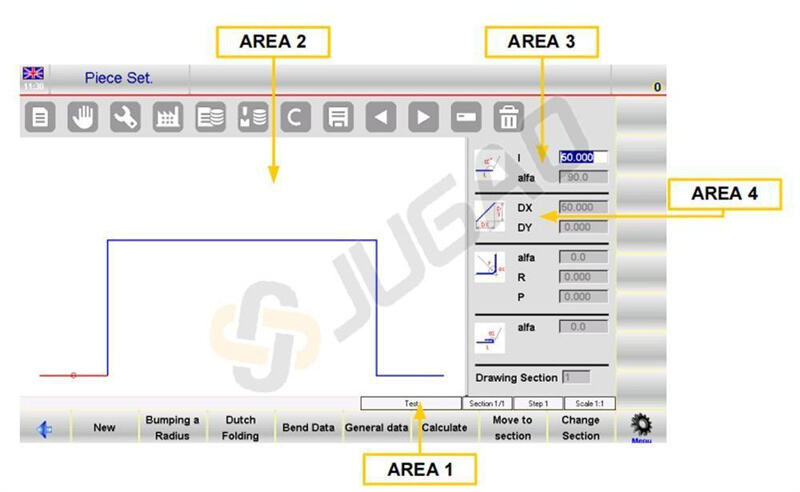

تتكون صفحة الرسم من عدة مناطق متميزة:

• المنطقة 1: معلومات الرسم أو شريط الحالة: تعرض هذه النافذة تفاصيل أساسية مثل اسم البرنامج الذي تعمل عليه، ورقم القسم والخطوة للرسم الحالي، وعامل المقياس. توفر لك هذه المعلومات الفورية تأكيدًا بأنك دائمًا على دراية تامة بتفاصيل عملية التصميم.

• المنطقة 2: نافذة تتبع الرسومات: هنا تُرسم التمثيلات البيانية لرسمك تلقائيًا بناءً على البيانات المدخلة. وتُعد هذه النافذة المركز البصري الذي يأخذ فيه تصميمك شكلاً، حيث توفر انعكاسًا فوريًا للمدخلات الخاصة بك.

• المنطقة 3: نافذة الإعداد القطبي: تتيح لك هذه المنطقة إدخال بيانات دقيقة تتعلق بطول الضلع المراد رسمه (‘l’) والزاوية (‘Alpha’) مقارنة بالضلع التالي. ويعزز الإعداد القطبي الدقة والمرونة المطلوبتين للتصاميم المعقدة.

• المنطقة 4: نافذة الإعداد الديكارتي: في هذه النافذة، يمكنك إدخال الإحداثيات الديكارتية (‘DX’ و‘DY’). وتعكس هذه الإحداثيات الفرق بين الإحداثيات الابتدائية والنهائية للطول المراد رسمه، مما يضيف طبقة إضافية من الدقة إلى تصميمك.

لا تساهم النوافذ المنظمة بعناية فقط في تسهيل عملية الرسم، بل تحسّن أيضًا بشكل كبير إمكانية الوصول إلى بيانات التصميم وإدارتها. مع صفحة الرسم المتكاملة ESA S630 CAD، يمتلك المصممون واجهة شاملة وسهلة الاستخدام تدعم تطوير التصاميم بكفاءة ودقة.

إدخال بيانات الرسم

يُعد إدخال البيانات بدقة وكفاءة جانبًا حيويًا في إنشاء تصاميم دقيقة، وتتفوق ESA S630 Integrated CAD في هذا المجال من خلال وظائف إدخال البيانات سهلة الاستخدام. عند الوصول أول مرة إلى رسم في المنطقة 2، يتم رسم الطول القياسي الأول تلقائيًا ويتم تمييزه باللون الأحمر، مما يتيح لك التحقق بسهولة من الإعدادات الأولية وتعديلها. ويمكن تغيير الاتجاه الأولي بسرعة عن طريق الدخول إلى [القائمة الفرعية] واختيار [الدوران]، مما يضمن مرونة في عملية التصميم.

كيفية إدخال رسم في الوضع القطبي

إذا لم تكن المؤشرات موجودة في الحقل “l” في المنطقة 3، فسيكون من الضروري الضغط على الزر [القائمة الفرعية] و[تنسيق قطبي] لتفعيل إعداد نوع القطبية. تكون القيم التي يجب إدخالها كما يلي:

• طول الضلع؛ سيتم إعادة تحجيم الضلع بناءً على الطول المدخل، ثم تنتقل المؤشرات إلى الحقل “alpha” لإعداد الزاوية.

• الزاوية بالمقارنة مع الطول التالي.

يتحول اللون الخاص بالطول المذكور أعلاه إلى الأزرق؛ يتم رسم الطول التالي، ويصبح الطول الحالي ويُعرض باللون الأحمر. ويحيط دائرة بالقسم الذي يتم إدخاله حاليًا.

بعد الانتهاء من إدخال البيانات، تنتقل المؤشرات إلى الحقل الخاص بإعداد طول الضلع الجديد. يجب تكرار إدخال هذا الزوج من البيانات حتى يكتمل الرسم.

تحديث المعلومات حول الرسم

إذا تجاوزت القياسات المدخلة أبعاد النافذة، فسيتم إعادة تحجيم الرسم تلقائيًا؛ وسيتم تحديث عامل مقياس الرسم في المنطقة 1.

في كل مرة يتم فيها رسم طول جديد، يُعرض رقم الطول الحالي في حقل "الخطوة" في المنطقة 1 ويزداد تدريجيًا.

إنهاء الرسم

للدلالة على انتهاء الرسم، يجب ضبط زاوية الطول الأخير على صفر.

كيفية اختيار بيانات الرسم

لتحديد بيانات الرسم، يجب التمرير عبرها باستخدام الزرين التاليين.

يؤدي الضغط على الزر إلى التمرير للخلف عبر البيانات التي تكوّن الرسم بالوضع التسلسلي، بالتنقل خطوة بخطوة بين حقل "ألفا" وحقل "l". بينما يُمرر للأمام عبر البيانات بالوضع التسلسلي، بالتنقل خطوة بخطوة داخل حقل "l". وعند التمرير عبر بيانات رسم ما، يتم تمييز الطول المرتبط بالبيانات المعروضة ويُعرض رقم الخطوة الحالية في المنطقة 1.

تغيير بيانات الرسم

لتغيير بيانات الرسم، يجب عليك:

· تحديد القيمة.

· إدخال القيمة الجديدة.

· الضغط على [موافق] لقبول القيمة الجديدة.

· سيتم رسم الشكل وفقًا للقيمة المدخلة حديثًا.

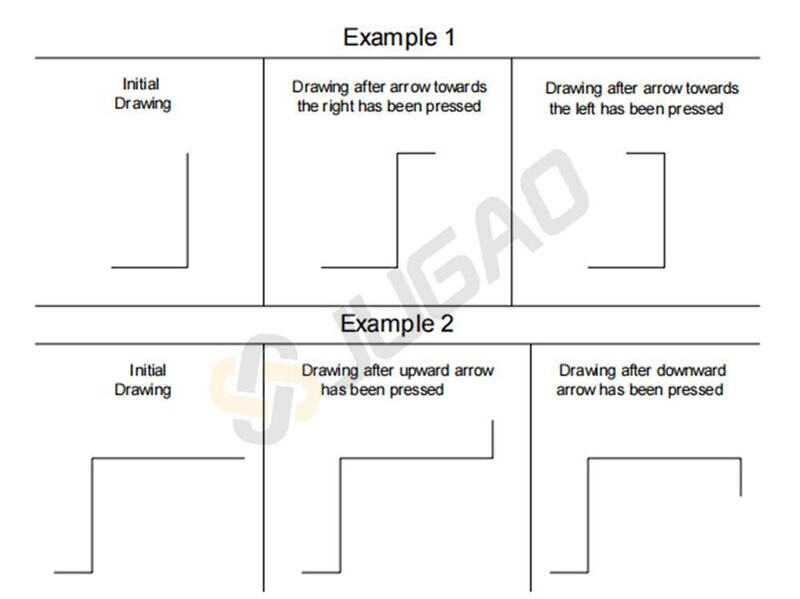

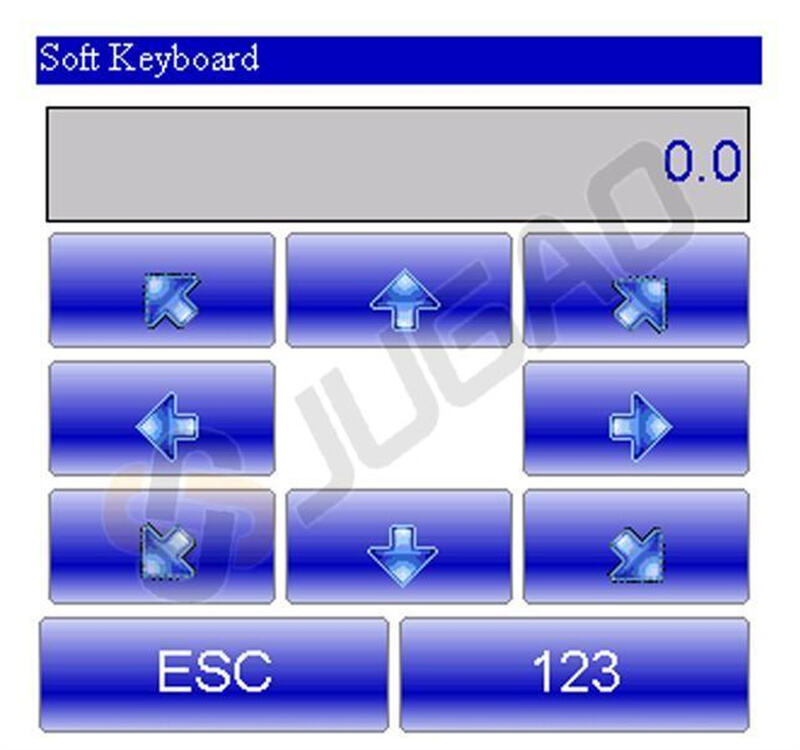

استخدام أسهم الاتجاه في لوحة المفاتيح الرسومية

تُحرك مفاتيح الاتجاه الطول أفقيًا أو عموديًا.

استخدام أسهم الاتجاه ومفاتيح لوحة مفاتيح خارجية

في جهاز التحكم العددي الخاص بنا، يمكن توصيل لوحة مفاتيح خارجية من نوع PS2 أو USB.

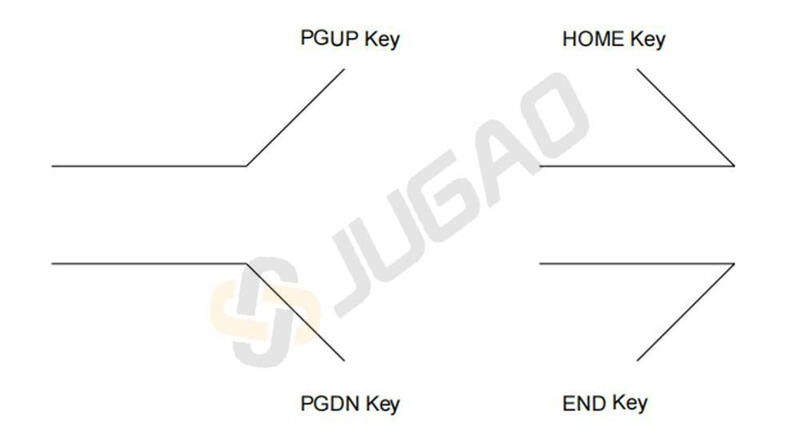

تتحرك مفاتيح الاتجاه قطريًا عبر المقاطع.

يتم إدخال الزاوية الحالية تلقائيًا في حقل "alpha" بين الطول الحالي والضلع المرسوم بناءً على مفتاح الاتجاه الذي تم الضغط عليه.

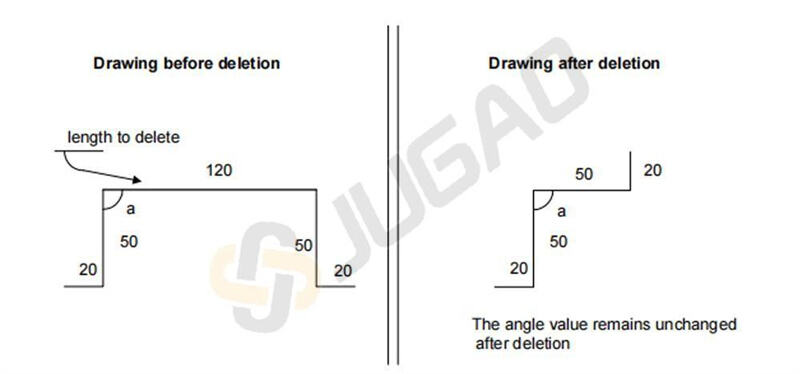

كيفية حذف طول من الرسم

مع برنامج ESA S630 المدمج للرسم بالحاسوب، يتطلب حذف طول تحديد القسم المطلوب ثم الضغط على زر معين. ويقوم النظام بتعديل الطول التالي وفقًا للزاوية السابقة.

إذا تم إزالة آخر طول، فسيتم التبديل تلقائيًا إلى طول قياسي. ولحذف الطول الأخير، يجب التنقل إلى البيانات السابقة قبل الانتهاء من الرسم.

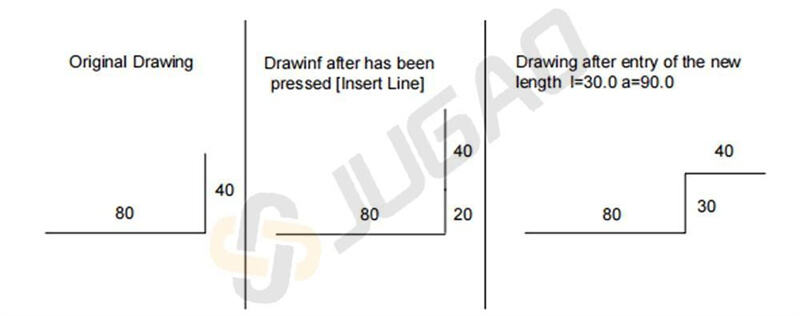

كيفية إدخال طول في الرسم

إدخال طول جديد أمر بسيط باستخدام برنامج ESA S630 المدمج للرسم بالحاسوب. من خلال الضغط على الزر المناسب واختيار "1>> إدراج"، يمكنك إضافة طول قبل الطول الحالي. وسيكون الطول الجديد في البداية بطول قياسي، ما يعني زيادة الطول الحالي بمقدار 20 مم. ولتحقيق المواصفات المطلوبة للرسم، ما عليك سوى إدخال القيم اللازمة للطول الجديد.

إذا واجهت أي صعوبات أثناء استخدام وظيفة الإدراج، فإن الطريقة العملية هي الانتقال إلى نقطة الإدراج، وحذف جميع الأطوال اللاحقة، ثم إعادة رسم الشكل.

كيفية استخدام التنسيق الديكارتي

لتحسين سير عملك في التصميم باستخدام برنامج ESA S630 المدمج للتصميم بمساعدة الحاسوب، فإن استخدام التنسيق الديكارتي بشكل فعّال أمر بالغ الأهمية. وعندما لا يكون التنسيق القطبي ممكنًا، يتيح لك برنامج ESA S630 المدمج للتصميم بمساعدة الحاسوب تحديد المقاطع بالتنسيق الديكارتي.

ما عليك سوى الضغط على [القائمة الفرعية] ثم [محرر ديكارتي] عند الطول المرغوب في الرسم. في المنطقة 4، أدخل الفرق الأفقي في حقل DX والفرق العمودي في حقل DY، مع التأكيد على كل منهما بواسطة [موافق].

للعودة إلى التنسيق القطبي، اضغط على [محرر قطبي]. تمنحك هذه المرونة في برنامج ESA S630 المدمج للتصميم بمساعدة الحاسوب القدرة على تكييف تصاميمك بكفاءة، مما يضمن الدقة ويحسّن سير عملك.

الاستنتاج

باختصار، يوفر نظام ESA S630 CAD المتكامل مجموعة شاملة من الميزات القوية التي تعزز بشكل كبير تجربة التصميم. ومن خلال الاستفادة من إمكانياته المتقدمة في الرسم، والإعدادات الدقيقة للإحداثيات القطبية، والواجهة سهلة الاستخدام، وطرق إدخال البيانات المبسطة، يمكن للمصممين تحسين سير العمل، وزيادة الدقة، والوصول إلى نتائج تصميم متفوقة. ويُرسّخ دمج هذه الوظائف الرئيسية نظام ESA S630 كأداة أساسية للمشاريع التصميمية الحديثة.
