دليل عملي لتشغيل آلة ثني الصفائح E21

لتشغيل آلة ثني الصفائح E21، ابدأ بإدخال معاملات الثني المطلوبة في نظام التحكم. بمجرد وضع المادة في الوضع الصحيح وتثبيتها، يمكنك بدء دورة الثني، مع الالتزام بجميع بروتوكولات السلامة القياسية. وللحصول على نتائج متسقة وعالية الجودة، من الضروري إجراء صيانة دورية وفحوص منتظمة للأدوات.

للحصول على شرح تفصيلي خطوة بخطوة لكامل العملية، يُرجى الانتقال إلى الدليل التشغيلي الكامل أدناه.

نظام E21: مقدمة

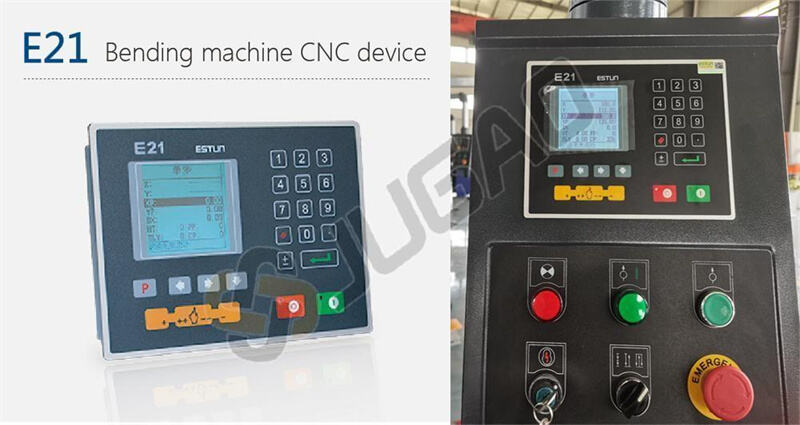

يُعد نظام E21 نظام تحكم متخصص تم تصميمه خصيصًا لأجهزة ثني المكابس. ويقدم توازنًا مثاليًا بين الأداء والتكلفة، مما يقلل بشكل كبير من التكاليف الإجمالية للجهاز مع الحفاظ على الدقة ضمن المعايير الصناعية المطلوبة.

تشمل الميزات الرئيسية لنظام E21 ما يلي:

• يدعم الشاشة الكريستالية السائلة عالية الوضوح اللغتين الصينية والإنجليزية، ويعرض معايير البرمجة في صفحة واحدة، مما يجعل عملية البرمجة أسرع وأكثر سهولة.

• التحديد الذكي للمحورين X وY يدعم التعديل اليدوي، ويُلغي الحاجة إلى أجهزة تحديد تعمل يدويًا ميكانيكيًا.

• وظائف إعداد وقت احتجاز الضغط وتأخير التفريغ المدمجة تجعل التشغيل أسهل وتقلل التكاليف.

• وظيفة النسخ الاحتياطي والاسترجاع بنقرة واحدة، والتي يمكنها استعادة المعايير في أي وقت حسب الحاجة، مما يقلل من تكاليف الصيانة. وتدعم البرمجة متعددة الخطوات لتحسين كفاءة الإنتاج ودقة المعالجة.

• جميع الأزرار الموجودة على اللوحة هي مفاتيح دقيقة وقد خضعت لاختبارات صارمة تتعلق بالتوافق الكهرومغناطيسي ودرجات الحرارة العالية والمنخفضة والاهتزازات، إلخ، لضمان استقرار المنتج وطول عمره الافتراضي.

• شهادة CE تدعم الأسواق الخارجية.

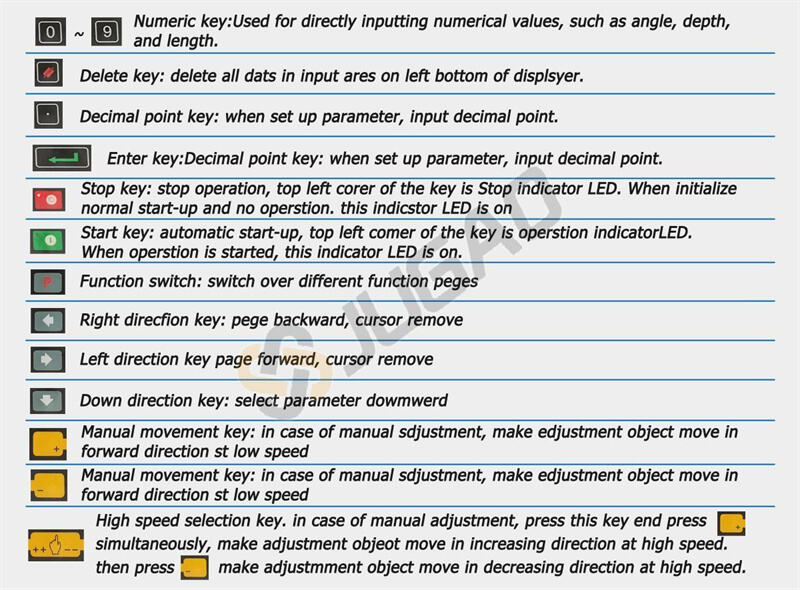

وظائف أزرار اللوحة موضحة في الجدول.

واجهة واحدة

يعتمد جهاز التحكم E21 شاشة عرض LCD بنقطة مصفوفة 160*160. ويظهر مجال العرض أدناه.

شريط العنوان: يعرض المعلومات ذات الصلة بالصفحة الحالية، مثل اسمها، وما إلى ذلك.

مجال عرض المعلمة: يعرض اسم المعلمة، وقيمة المعلمة، والمعلومات النظامية.

شريط الحالة: مجال عرض مدخلات المعلومات ورسائل التنبيه، وما إلى ذلك.

تُظهر التفسيرات الخاصة بالاختصارات في هذه الصفحة كما هو مبين في الجدول.

X: الموضع الحالي للخلفية

Y: موضع المنزلق الحالي

XP: الموضع المطلوب لجهاز القياس الخلفي

YP: موضع المنزلق المطلوب

DX: مسافة سحب جهاز القياس الخلفي

HT: تأخير التثبيت

DLY: تأخير السحب

PP: قطعة العمل مسبقة الضبط

CP: قطعة العمل الحالية

البرمجة خطوة بخطوة

يحتوي الجهاز E21 على طريقتين للبرمجة، وهما البرمجة خطوة بخطوة والبرمجة متعددة الخطوات. يمكن للمستخدمين إعداد البرمجة وفقًا للطلب الفعلي.

تُستخدم البرمجة خطوة بخطوة عادةً لمعالجة خطوة واحدة لإنهاء معالجة قطعة العمل. وعند تشغيل وحدة التحكم، سيتم الدخول تلقائيًا إلى صفحة البرنامج خطوة بخطوة.

خطوات التشغيل

الخطوة 1: بعد التشغيل، ستدخل الجهاز تلقائيًا إلى صفحة إعداد البرنامج ذو الخطوة الواحدة.

الخطوة 2: اضغط لتحديد المعلمة التي تحتاج إلى إعداد، ثم اضغط على المفتاح الرقمي لإدخال قيمة البرنامج، واضغط للإكمال الإدخال.

الخطوة 3: اضغط وسيقوم النظام بالتنفيذ وفقًا لهذا البرنامج.

البرمجة متعددة الخطوات

يُستخدم البرنامج متعدد الخطوات لمعالجة قطعة عمل واحدة تتطلب خطوات تشغيل مختلفة، لتحقيق التنفيذ المتسلسل للعديد من الخطوات وتحسين كفاءة المعالجة.

خطوات التشغيل

الخطوة 1: شغّل الطاقة، ويعرض الجهاز تلقائيًا صفحة معلمات الخطوة الواحدة.

الخطوة 2: اضغط للتبديل إلى صفحة إدارة البرامج، والانتقال إلى صفحة إدارة البرامج.

الخطوة 3: اضغط لتحديد رقم البرنامج، أو أدخل رقم البرنامج مباشرة، مثل إدخال "1".

الخطوة 4: اضغط للدخول إلى صفحة إعداد البرنامج متعدد الخطوات.

الخطوة 5: اضغط لتحديد معلمة البرمجة متعددة الخطوات التي تتطلب الإعداد، وأدخل القيمة المطلوبة، ثم اضغط ليتم تفعيل الإعداد.

الخطوة 6: بعد الانتهاء من الإعداد، اضغط للدخول إلى صفحة إعداد معلمات الخطوة.

الخطوة 7 اضغط على حدد معامل الخطوة الذي يحتاج إلى التهيئة، وأدخل القيمة البرنامجية، ثم اضغط لتفعيل الإعداد.

الخطوة 8 اضغط للتبديل بين الخطوات. إذا كانت الخطوة الحالية هي أول خطوة، فاضغط للانتقال إلى الصفحة الأخيرة من إعداد معاملات الخطوة؛ وإذا كانت الخطوة الحالية هي الأخيرة، فاضغط للانتقال إلى الصفحة الأولى من إعداد معاملات الخطوة.

الخطوة 9 اضغط، وسيبدأ النظام بالعمل وفق هذا البرنامج.

إعداد المعلمات

يمكن للمستخدمين تهيئة جميع المعاملات المطلوبة لتشغيل النظام بشكل طبيعي، بما في ذلك معاملات النظام، ومعامل المحور X، ومعامل المحور Y.

الخطوة 1 على صفحة إدارة البرامج، اضغط للدخول إلى صفحة الثوابت البرمجية، حيث يمكن تعيين الثوابت البرمجية.

الخطوة 2 يُظهر النطاق المتاح لتهيئة الثوابت البرمجية في الجدول

الخطوة 3 أدخل كلمة المرور "1212"، ثم اضغط للدخول إلى صفحة التعليم.

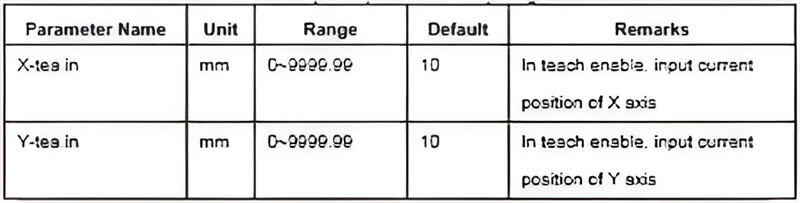

الخطوة 4 عيّن المعامل، ويُظهر النطاق المسموح به للإعداد في الجدول.

الخطوة 5 اضغط، ثم العودة إلى صفحة الثوابت البرمجية.

منبه

يمكن للجهاز اكتشاف أي خلل داخلي أو خارجي تلقائيًا وإرسال تنبيه إنذار. وتكون رسالة الإنذار متاحة في قائمة الإنذارات.

الخطوة 1: على صفحة إدارة البرمجة، اضغط للدخول إلى صفحة الثوابت البرمجية.

الخطوة 2: على صفحة الثوابت البرمجية، اضغط للدخول إلى صفحة «سجل الإنذارات» لعرض جميع سجلات الإنذارات. يمكن عرض أحدث 6 إنذارات، ورقم الإنذار وأسبابه على هذه الصفحة.

الأعطال الشائعة وإجراءات استكشاف الأخطاء وإصلاحها

1. لا يستجيب المتحكم أو لا يظهر العرض

أعراض العطل:

الشاشة فارغة.

لا تضيء مؤشرات الإضاءة.

الأسباب المحتملة وطرق الاستكشاف والإصلاح:

C1: مشكلة في مصدر الطاقة الرئيسي.

التحقق: تأكد من تشغيل مفتاح الفصل الرئيسي للجهاز.

تحقق: تأكد من توصيل كابل الطاقة الرئيسي وأن الجهد الكهربائي صحيح.

C2: باب الجهاز/درع السلامة مفتوح.

تحقق: تأكد من إغلاق جميع أبواب الخزانات الكهربائية وأدراج السلامة بشكل صحيح. فكثير من الأجهزة تحتوي على أقفال أمان تمنع التشغيل.

C3: انفجار القاطع (الفتيل).

تحقق: افحص القواطع الرئيسية في الخزانة الكهربائية للجهاز.

C4: وحدة إمداد الطاقة معطلة.

تحقق: قد تكون وحدة التيار المستمر الداخلية (مثلاً 24 فولت تيار مستمر) الخاصة بوحدة التحكم قد تعطلت. ويجب أن يقوم بهذه الفحص فني كهرباء مؤهل.

2. لا تتحرك المحاور (Y1، Y2، X، R) أو تظهر رسالة "خطأ في المتابعة" / "عطل في المحور"

أعراض العطل:

المحور لا يستجيب للأوامر اليدوية.

تعرض وحدة التحكم رسالة خطأ بشأن محرك المحور أو خطأ في المتابعة.

الجانب الواحد (Y1 أو Y2) أقل/أعلى من الآخر (خارج التزامن).

الأسباب المحتملة وطرق الاستكشاف والإصلاح:

C1: عطل في وحدة محرك السيرفو / المضخّم.

التحقق: ابحث عن رمز الخطأ على وحدة محرك السيرفو نفسها (الموجودة عادةً في الخزانة الكهربائية). راجع دليل الشركة المصنعة للوحدة.

الإجراء: أعد تعيين العطل بإطفاء الجهاز ثم تشغيله مرة أخرى. وإذا استمر، فسجل رمز الخطأ لتقديمه إلى الدعم الفني.

C2: مشكلة في كابل المحول / الإشارة المرتدة.

التحقق: فحص كابلات المحول المتصلة بمؤخرة محركات السيرفو بحثًا عن أي تلف أو اتصالات غير محكمة.

C3: عائق ميكانيكي.

التحقق: قم بالفحص اليدوي لمعرفة ما إذا كان المكبس (المحور Y) أو المسند الخلفي (المحور X) يمكنه الحركة بحرية. قد يكون هناك انسداد مادي.

C4: فرامل المحرك مشغّلة.

التحقق: قد لا تكون فرامل محرك السيرفو (خصوصًا على المحور Y) قد انطلقت. قد تسمع صوت همهمة من المحرك ولكن دون حركة.

3. خطأ "المحور غير مرجعي" أو "يرجى تعيين المرجع"

أعراض العطل:

لا يمكن للجهاز بدء دورة عمل.

يطلب جهاز التحكم إجراء إجراء الاسترجاع.

الأسباب المحتملة وطرق الاستكشاف والإصلاح:

C1: تم إيقاف تشغيل الجهاز.

الإجراء: هذا إجراء قياسي. يجب تنفيذ عملية "الاسترجاع" أو "العودة إلى الصفر" بعد تشغيل الجهاز. انتقل إلى الشاشة اليدوية وقم بتنفيذ دورة الاسترجاع لجميع المحاور.

C2: عطل في مفتاح الاسترجاع / مستشعر القرب.

التحقق: قد يكون المستشعر الذي يكتشف وضع المنزل متسخًا أو غير محاذاة أو معطلاً. غالبًا ما يتطلب ذلك تدخل فني.

4. إنذار "الحمل الزائد" أو "الضغط العالي"

أعراض العطل:

يحدث الإنذار أثناء دورة الثني، وغالبًا بالقرب من الأسفل.

الأسباب المحتملة وطرق الاستكشاف والإصلاح:

C1: إعداد الطنية (الضغط) غير الصحيح.

تحقق: الضغط المبرمج للثني مرتفع للغاية بالنسبة للمادة أو سعة الجهاز. راجع وقلل إعداد الضغط في البرنامج.

C2: اختيار القالب غير الصحيح.

تحقق: استخدام قالب V صغير جدًا بالنسبة لسمك المادة يتطلب قوة مفرطة. تأكد من أن فتحة القالب V صحيحة بالنسبة للمادة (عادةً، فتحة V = 8 × سمك المادة).

C3: الثني خارج سعة الجهاز.

تحقق: قد تحاول ثني مادة سميكة جدًا أو طويلة جدًا بالنسبة للسعة المحددة للجهاز.

5. زاوية ثني غير متسقة

أعراض العطل:

تختلف زاوية الثني من قطعة إلى أخرى، حتى باستخدام نفس البرنامج.

الأسباب المحتملة وطرق الاستكشاف والإصلاح:

C1: تباينات في المادة.

تحقق: يمكن أن تؤدي اختلافات غير متسقة في سمك المادة أو صلابتها أو اتجاه الحبيبات إلى تباين الزوايا. تحقق من شهادات المادة.

C2: أدوات مستعملة أو غير صحيحة.

التحقق: تفتيش القالب والمقص للتأكد من التآكل أو الضرر. تأكد من استخدام الأدوات الصحيحة للزاوية المحددة.

ج3: عدم وجود تعويض عن الانحناء (كراونينغ).

الإجراء: عند ثني الصفائح الطويلة، قد ينحني سرير الجهاز. استخدم وظيفة "الانحناء (Crowning)" (يدويًا أو تلقائيًا) لتعويض هذا الانحراف. أعد المعايرة عند الحاجة.

ج4: نظام هيدروليكي غير مستقر.

التحقق: يمكن أن يؤدي انخفاض مستوى الزيت الهيدروليكي، أو الزيت المتسخ، أو صمام معطوب إلى عدم استقرار الضغط. تحقق من مستوى الزيت ودرجة الحرارة.

6. مؤخرة المقياس (X، R، Z) لا تصل إلى الموضع أو تكون غير دقيقة

أعراض العطل:

توقف مؤخرة المقياس في الموضع الخاطئ أو تهتز عند التوقف.

الأسباب المحتملة وطرق الاستكشاف والإصلاح:

ج1: عائق ميكانيكي أو سوء محاذاة.

التحقق: ابحث عن الشوائب أو الحطام أو الحواف الحادة على قضبان وبراغي مؤخرة المقياس. نظف وزلّت المسارات التوجيهية.

ج2: وصلة فضفاضة أو حزام ناقل فضفاض.

تحقق: قد يكون الاقتران بين المحرك المؤازر وعمود الكروية مفكوهاً، أو حزام الدفع (إذا كان موجوداً).

C3: التأرجح.

الإجراء: بمرور الوقت، يمكن أن يؤدي البلى الميكانيكي إلى حدوث تأرجح. غالبًا ما تحتوي الوحدة المتحكم بها على إعداد يُعرف بـ "تعويض التأرجح" يمكن للفني ضبطه.

مخطط استكشاف الأخطاء الشائعة وإصلاحها

1. لاحظ رسالة الخطأ الدقيقة المعروضة على شاشة E21.

2. راجع دليل الشركة المصنعة للجهاز. فهو يحتوي على أكواد الأخطاء والإجراءات الأكثر تحديدًا.

3. قم بإعادة تعيين بسيطة: أوقف تشغيل الجهاز تمامًا، وانتظر 10 ثوانٍ، ثم شغّله مرة أخرى.

4. تحقق من وجود مشكلات واضحة: أسلاك فضفاضة، قواطع دوائر كهربائية منفجرة، مستوى منخفض من زيت الهيدروليك، أصوات غير طبيعية.

5. عزل المشكلة: حدد ما إذا كانت مشكلة في التحكم (وحدة التحكم، البرمجة)، أو كهربائية (محرك، سائق، مستشعر)، أو ميكانيكية (محور عالق، أدوات تالفة).

6. اتصل بالدعم الفني: إذا لم تُحل المشكلة من خلال الفحوصات الأساسية، فزودهم برقم الخطأ الدقيق والخطوات التي قمت بها بالفعل.

تذكير: يجب أن يقوم فقط الأفراد المؤهلون بأعمال إصلاح الكهرباء الداخلية.
