Maîtrisez le guide de programmation des outils DELEM DA-52S
Lorsqu’il s’agit d’optimiser l’efficacité et la précision de vos opérations de travail des métaux, maîtriser la programmation des outils DELEM DA-52S est essentiel. Si vous recherchez des conseils détaillés sur la manière de programmer efficacement les outils à l’aide du DELEM DA-52S, vous êtes au bon endroit. Dans cet article, je vous guide pas à pas à travers les techniques clés pour maîtriser la programmation des outils DELEM DA-52S, afin d’améliorer vos procédés d’usinage. Que vous soyez novice avec ce système ou que vous souhaitiez perfectionner vos compétences existantes, ce guide vous fournira les connaissances fondamentales nécessaires pour exploiter pleinement le potentiel de votre équipement.
Introduction
Le système DELEM DA-52S constitue un pilier dans le domaine de la mise en forme des métaux, offrant une commande précise et efficace pour la programmation des outils.
Appuyez sur cette touche pour programmer les outils.
Lors du premier appui sur cette touche, l’écran de programmation des poinçons s’affiche. Pour passer à la programmation des matrices inférieures, appuyez à nouveau sur cette touche.
Programmation des poinçons
Dans le cadre de la programmation des outils DELEM DA-52S, configurer correctement vos poinçons est essentiel pour obtenir des pliages précis et assurer la longévité des outils.
Bibliothèque de poinçons
La bibliothèque de poinçons du DELEM DA-52S permet aux opérateurs de cataloguer et de gérer efficacement jusqu’à 30 outils de poinçonnage, ce qui est indispensable pour rationaliser les flux de travail et garantir une utilisation optimale des outils. Une bonne connaissance de cette bibliothèque est cruciale pour une programmation efficace des outils DELEM DA-52S.
Étape 1 : Accéder à la bibliothèque de poinçons
La programmation des poinçons commence en appuyant sur la touche « Outils » du DELEM DA-52S. Utilisez les flèches gauche/droite pour naviguer dans la bibliothèque et consulter les poinçons existants ou sélectionner un emplacement d’outil non programmé, indiqué par une astérisque (*).
Étape 2 : Ajout d’outils de poinçonnage
Pour ajouter un nouveau poinçon, saisissez les caractéristiques de l’outil, telles que le type, la largeur et l’angle. Une saisie précise de ces paramètres garantit que le DELEM DA-52S peut les appliquer efficacement pendant le fonctionnement.
Maîtriser la bibliothèque de poinçons dans la programmation des outils du DELEM DA-52S peut considérablement améliorer votre efficacité, tout en assurant à la fois la précision et la longévité des opérations de votre machine.

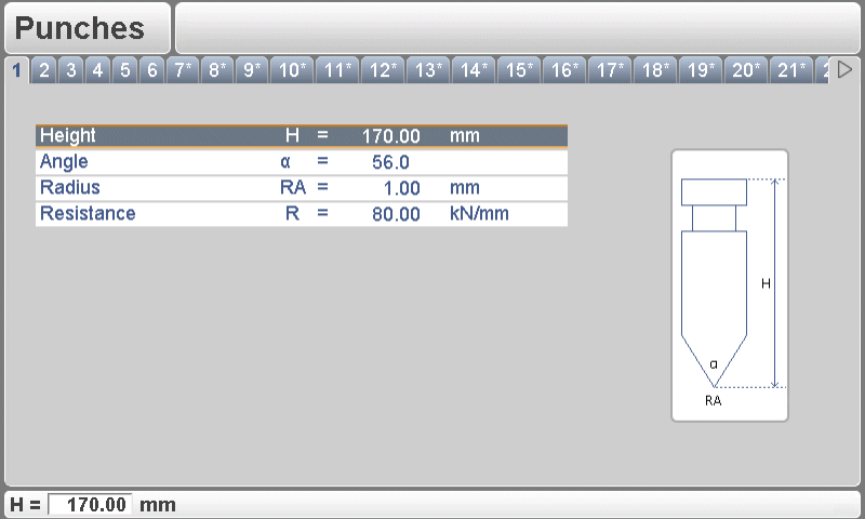

Paramètres du poinçon
Pour obtenir des performances optimales lors de la programmation des outils du DELEM DA-52S, il est essentiel de saisir et d’ajuster avec précision les paramètres du poinçon.
Paramètres clés :
l Hauteur (H) : Critique pour le calcul de la profondeur de pliage. Assurez-vous d’une saisie précise afin d’obtenir un pliage exact.
l Angle (a) : Déterminez et réglez l’angle de la pointe du poinçon pour obtenir les résultats de pliage souhaités.
l Rayon (RA) : Bien qu'utilisé comme critère de sélection, assurez-vous qu'il correspond aux exigences de la tâche.
l Résistance (R) : Définissez la force maximale admissible (en kN/mm) afin d'éviter toute surcharge et tout dommage.
Étapes d'optimisation :
l Ajustement du matériau : Affinez les paramètres pour tenir compte des différents types de matériaux et obtenir des résultats cohérents.
l Compensation d'épaisseur : Ajustez les paramètres pour compenser les variations d'épaisseur et maintenir la précision et la qualité.
En suivant ces recommandations, vous améliorez l'efficacité et la durée de vie de vos poinçons, permettant ainsi une emboutissage métallique précis et fiable avec le système DELEM DA-52S.
Programmation des matrices inférieures
La programmation correcte des matrices inférieures est tout aussi importante que celle des poinçons, car elles fonctionnent de concert pour réaliser des pliages précis sur la pièce à usiner. Maîtriser la programmation des outils DELEM DA-52S pour les matrices inférieures améliorera votre efficacité et votre précision en usinage.
Bibliothèque de matrices
La bibliothèque de matrices constitue un autre composant fondamental de la programmation des outils DELEM DA-52S, offrant une méthode structurée pour gérer et rappeler les informations relatives aux matrices. Elle vous permet de stocker et d’organiser jusqu’à 30 matrices, constituant ainsi une base de données complète pour vos outils.
Étape 1 : Navigation dans la bibliothèque de matrices
La programmation des matrices commence par l’appui sur la touche « outils ».
Étape 2 : Ajout et stockage des matrices
Lors de l’ajout d’une nouvelle matrice, saisissez toutes les caractéristiques pertinentes, notamment la largeur de l’entaille (V), l’angle et la hauteur de la matrice. Des données précises garantissent la constance de la qualité des pièces produites.

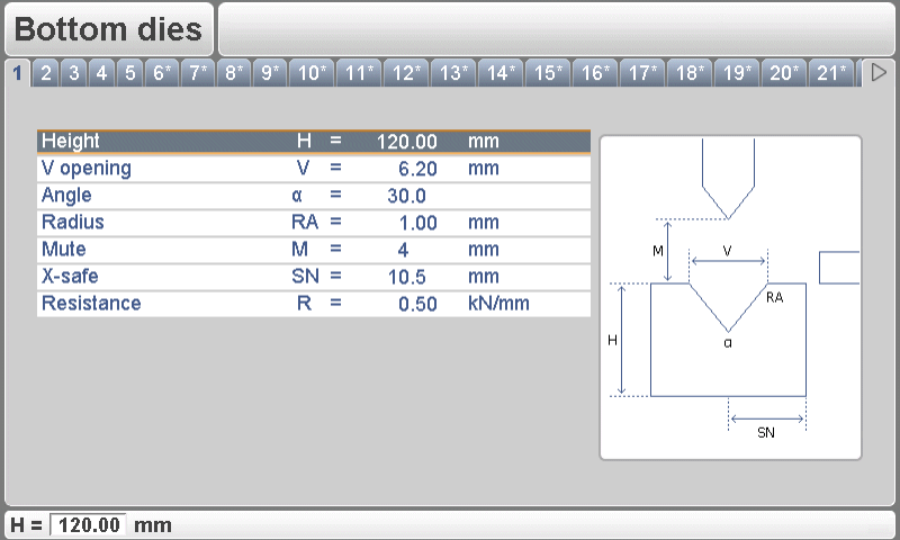

Paramètres de la matrice
L’ajustement fin des paramètres de la matrice optimise les opérations de pliage et contribue à éviter le gaspillage coûteux de matière.
Hauteur (H) : Influence la profondeur de pliage ; veillez à saisir cette valeur avec précision.
Ouverture en V (W) : Distance entre les lignes de contact ; essentielle pour la précision du pliage.
Angle (α) : Détermine la forme du pli ; doit correspondre aux exigences du projet.
Rayon (RA) : Influe sur la courbure ; à sélectionner en fonction du pli souhaité.
Muet (M) : Distance permettant la variation de vitesse ; à optimiser pour un fonctionnement fluide.
Zone de sécurité X (SN) : Zone de sécurité calculée (valeur minimale sur l’axe X), utilisée lorsqu’un axe R est monté, afin d’éviter toute collision entre les doigts et la matrice. La valeur minimale indiquée est calculée automatiquement à partir des dimensions de la matrice selon la formule suivante :
l X-SÉCURITÉ = FS + ½ V, dans laquelle :
l FS = section plane sur la face arrière de la rainure en V
l V = valeur d'ouverture
Dans cette formule, une petite valeur de sécurité supplémentaire (0,5 mm) a également été ajoutée.
Résistance (R) : Force maximale en kN/mm ; maintenir dans les limites de sécurité.
En maîtrisant ces éléments de la programmation des outils DELEM DA-52S — notamment la gestion des poinçons et des matrices — vous pouvez améliorer la productivité et la précision sur votre ligne de production, obtenant à chaque utilisation des résultats supérieurs.
Conclusion
Maîtriser la programmation des outils DELEM DA-52S implique plusieurs étapes clés : comprendre l’interface, définir et gérer précisément les outils, personnaliser leurs paramètres, ainsi que mettre régulièrement à jour et entretenir le système. Ensemble, ces éléments permettent aux opérateurs d’optimiser les performances de la machine, garantissant à la fois précision et efficacité dans les procédés d’usinage.
Pour tirer pleinement parti des capacités de votre DELEM DA-52S, il est essentiel de suivre scrupuleusement les étapes décrites. Une configuration adéquate et un apprentissage continu jouent un rôle clé dans l’amélioration des performances de la machine. Si vous avez des questions ou si vous avez besoin d’une assistance supplémentaire, n’hésitez pas à contacter notre équipe JUGAO CNC MACHINE. Pour accéder à des ressources et à un soutien plus approfondis, nous vous invitons à consulter notre bibliothèque de documentation et de guides, disponible sur notre site web.
