Synchronisationsprobleme bei den Rämmen der JUGAO-Abkantpresse äußern sich typischerweise in unregelmäßigen Biegewinkeln, inkonsistenter Bewegung der Achsen Y1 und Y2 oder wiederholten Alarmmeldungen am CNC-Controller. Solche Probleme können sowohl bei neuen als auch bei langjährig betriebenen Maschinen auftreten; ihre Vernachlässigung beeinträchtigt unmittelbar die Biegegenauigkeit, die Lebensdauer der Werkzeuge sowie die gesamte Produktionsstabilität. In diesem Artikel werden die wichtigsten Ursachen für einen Ausfall der Ram-Synchronisation bei JUGAO-Abkantpressen ausführlich erläutert, ein schrittweiser Leitfaden zur Diagnose der zugrundeliegenden Ursachen bereitgestellt und praktikable Lösungen vorgestellt, um den reibungslosen und präzisen Betrieb der Maschine wiederherzustellen.

Verständnis des Funktionsprinzips der Ram-Synchronisation bei Abkantpressen

Bevor mit der Fehlersuche begonnen wird, ist es unbedingt erforderlich, sicherzustellen, dass der Maschinenbediener das Synchronisationsprinzip einer modernen CNC-Abkantpresse vollständig versteht.

Y1- und Y2-Achsen-Steuerung bei CNC-Abkantpressen

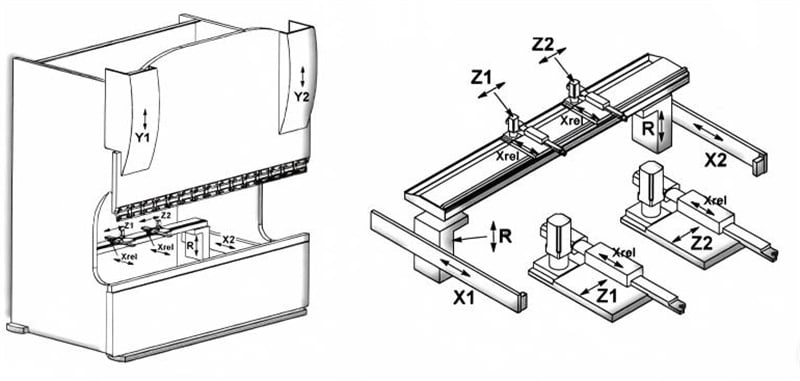

Bei den meisten hydraulischen CNC-Abkantpressen wird der Ram durch zwei unabhängige Hydraulikzylinder – den linken (Y1) und den rechten (Y2) – angetrieben und gesteuert. Die CNC-Steuerung empfängt ständig Positions-Rückmeldedaten von linearen Encodern und passt die Proportionalventile dynamisch an, um sicherzustellen, dass der Ram während des Betriebs eine exakt parallele Bewegungsbahn beibehält.

Ein Ausfall des Synchronisationssystems führt dazu, dass sich der Ram während des Biegevorgangs leicht kippt; dies wiederum verursacht folgende Probleme:

• Abweichungen bei den Biegewinkeln

• Ungleichmäßiger Verschleiß der Werkzeuge

• Konzentration mechanischer Spannungen am Maschinengestell

Ein klares Verständnis dieses Steuerungssystems ermöglicht eine genaue Diagnose von Synchronisationsproblemen beim Ram der JUGAO-Abkantpresse und vermeidet so willkürliche Vermutungen im Fehlersuchprozess.

Hydraulische Faktoren, die eine Fehlfunktion der Ram-Synchronisation an der Abkantpresse auslösen

Hydraulische Systeminstabilität ist in der Praxis einer der häufigsten Ursachen für Synchronisationsprobleme.

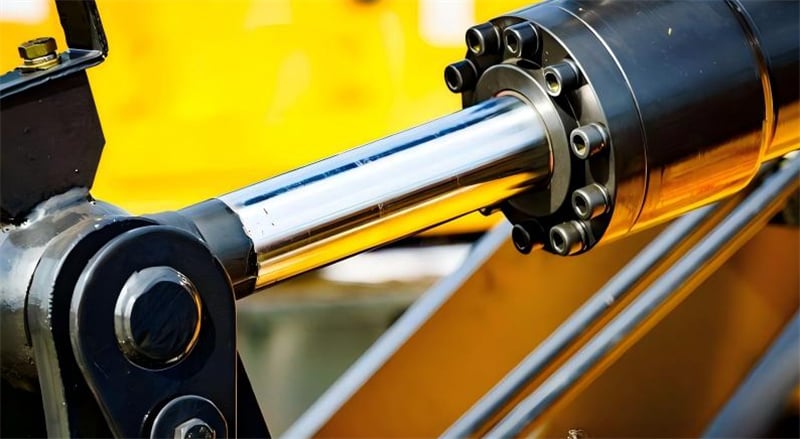

Ungleichmäßiger hydraulischer Druck an den Zylindern

Wenn der hydraulische Druck, der einem Zylinder zugeführt wird, geringfügig niedriger ist als der des anderen Zylinders, kann der Ram während der Bewegung nicht einen parallelen Zustand aufrechterhalten. Dieses Druckungleichgewicht wird üblicherweise durch folgende Faktoren verursacht:

• Abgenutzte hydraulische Dichtungen

• Innere Ölleckagen im hydraulischen System

• Verstopfte hydraulische Steuerventile

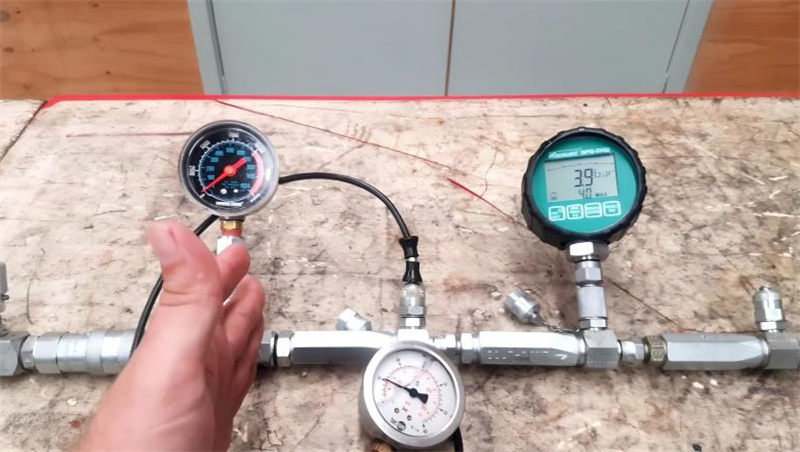

Um dieses Problem zu diagnostizieren, wird empfohlen, kalibrierte Druckmessgeräte einzusetzen, um den Systemdruck auf beiden Seiten der Zylinder Y1 und Y2 zu messen. Sobald ein Druckungleichgewicht festgestellt wird, ist eine unverzügliche Inspektion der hydraulischen Dichtungen und der Proportionalventile erforderlich.

Verunreinigte Hydraulikflüssigkeit

Verunreinigte Hydraulikflüssigkeit beeinträchtigt die Präzision von Proportionalventilen erheblich. Selbst kleinste feste Partikel in der Flüssigkeit können die Ansprechgeschwindigkeit der Ventile stören und dadurch verzögerte korrigierende Anpassungen zwischen den Achsen Y1 und Y2 verursachen.

Regelmäßige Filterung der Hydraulikflüssigkeit sowie deren planmäßiger Austausch sind unverzichtbare vorbeugende Maßnahmen, um Fehlfunktionen der Rammsynchronisation bei der JUGAO-Abkantpresse infolge einer Kontamination des Hydrauliksystems zu vermeiden.

Fehlfunktionen von Linear-Encodern und Rückführsystemen

Eine genaue Echtzeit-Rückmeldung zur Position des Rammes stellt die zentrale Voraussetzung für den ordnungsgemäßen Betrieb des Synchronisationssystems dar.

Fehlausrichtung oder Beschädigung der Linearskalen

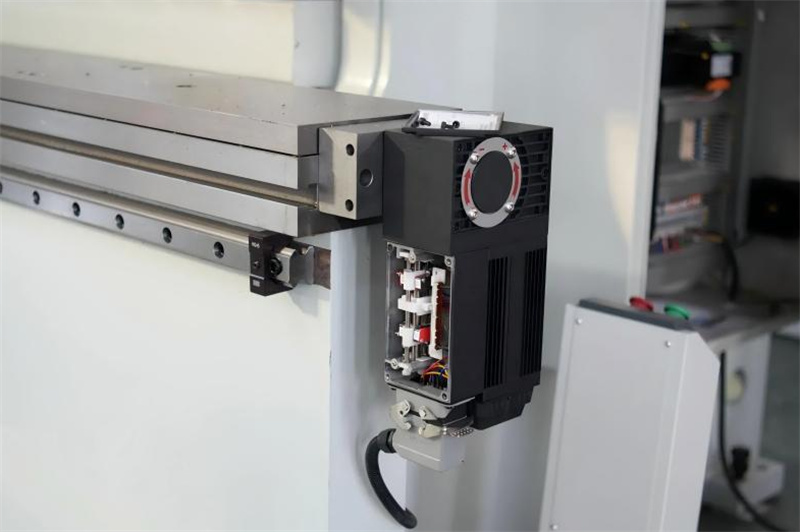

Wenn ein linearer Encoder locker wird, falsch ausgerichtet ist oder seine Oberfläche mit Staub und Schmutz verunreinigt ist, übermittelt er ungenaue Positions-Signale an das CNC-Steuerungssystem. Diese fehlerhafte Rückmeldung bewirkt, dass die Steuerung entweder eine Überkorrektur oder eine Unterkorrektur der Position des Stößels vornimmt, was zu Synchronisationsfehlern führt.

Bei der Fehlersuche an diesem Aspekt sind folgende Schritte strikt einzuhalten:

1. Überprüfen Sie die Festigkeit und Integrität der Befestigungshalterungen des Encoders

2. Reinigen Sie sorgfältig die Oberfläche der linearen Skala, um Verunreinigungen zu entfernen

3. Prüfen Sie auf physische Beschädigungen wie Kratzer oder Dellen am Encoder und an der Skala

Der Austausch beschädigter Encoder behebt JUGAO-Abkantpresse-Stößel-Synchronisationsfehler oft sofort.

Elektrische Störungen in den Rückmeldesignalen

Schlechte Erdung des elektrischen Systems oder beschädigte Signalkabel können zu einer instabilen Übertragung von Rückmeldesignalen führen. Diese Störung führt zu folgenden abnormalen Phänomenen:

• Plötzliches Ruckeln des Stößels während der Bewegung

• Aktivierung von Synchronisations-bezogenen Alarmcodes auf der CNC-Steuerung

• Allmähliche Abweichung der tatsächlichen Position des Stößels von der Sollposition

Die Verwendung geschirmter Signalkabel und die Umsetzung standardisierter Erdungsmaßnahmen sind entscheidend, um den stabilen Betrieb hochpräziser CNC-Abkantpressen zu gewährleisten.

Probleme mit der mechanischen Struktur und Verformung des Rahmens

In einigen Fällen werden Synchronisationsstörungen nicht durch hydraulische oder elektrische Fehler verursacht, sondern durch Probleme mit der mechanischen Struktur der Maschine.

Verformung des Rahmens unter hohen Lasten

Wenn eine Abkantpresse häufig für Biegearbeiten nahe ihrer maximalen Tonnage ohne entsprechende Krümmungskorrektur (Crowning) eingesetzt wird, kann es im Laufe der Zeit zu einer bleibenden Verformung des Maschinenrahmens kommen. Diese Verformung beeinflusst unmittelbar die Parallelität der Stößelbewegung und führt letztlich zu deutlichen Synchronisationsproblemen beim JUGAO-Abkantpresse-Stößel.

Die Verwendung hochpräziser Messwerkzeuge zur Überprüfung des Ausrichtungszustands des Rahmens ist eine wirksame Methode, um festzustellen, ob strukturelle Spannungen die Ursache des Synchronisationsproblems sind.

Verschleiß der Führungsschienen und des Stößels

Ein übermäßiger Verschleiß der Führungsschienen erzeugt auf beiden Seiten des Stößels eine ungleichmäßige mechanische Widerstandskraft. Diese unausgeglichene Reibung stört die gleichmäßige Bewegung des Stößels und führt zu Instabilität im Synchronisationssystem.

Eine regelmäßige Schmierung der Führungsschienen sowie eine regelmäßige Inspektion der Gleitkontaktflächen zwischen Stößel und Führungsschienen sind erforderlich, um solche mechanischen Ungleichgewichte zu vermeiden.

Probleme mit CNC-Parametern und Kalibrierung

In bestimmten Fällen beruht ein Synchronisationsversagen nicht auf Hardwarebeschädigung, sondern auf einer falschen Konfiguration der Parameter des CNC-Systems.

Falsche Kalibrierung der Y1-/Y2-Achsen

Falls Komponenten der Abkantpresse kürzlich ausgetauscht wurden oder die CNC-Steuerung aktualisiert wurde, ist in der Regel eine vollständige Neukalibrierung des Systems erforderlich. Die wichtigsten Kalibrierungsschritte umfassen:

• Ausführen des Referenzpunktrücklaufverfahrens für die Achsen Y1 und Y2

• Durchführung der Kalibrierung der Parallelität des Stößels

• Einrichten der Krümmungskompensationsparameter

Die Beherrschung der korrekten Methode zur Kalibrierung einer CNC-Abkantpresse kann eine große Anzahl synchronisationsbezogener Alarmmeldungen im täglichen Betrieb eliminieren.

Falsche Parameterkonfiguration nach Wartungsarbeiten

Eine unsachgemäße Änderung der Parameter des CNC-Systems während der Wartung kann die Ansprechgeschwindigkeit oder den Toleranzbereich des Synchronisationssteuerungssystems verändern und zu einer fehlerhaften Bewegung des Stößels führen.

Es ist eine grundlegende betriebliche Norm, sämtliche ursprünglichen Parameter vor jeder Anpassung des CNC-Systems zu sichern und bei der Parameteranpassung strikt die vom Hersteller vorgegebenen Betriebsanleitungen zu befolgen.

Schritt-für-Schritt-Fehlersuche zur Synchronisation der Biegepresse-Stößel

Bei der Behebung von Synchronisationsproblemen bei den Biegepresse-Stößeln von JUGAO ist ein strukturierter und systematischer Fehlersuchprozess unerlässlich, um Effizienz und Genauigkeit zu verbessern:

Schritt 1: Hydraulikdruckausgleich überprüfen

Messen Sie den hydraulischen Druck sowohl des Y1- als auch des Y2-Zylinders während des eigentlichen Biegevorgangs und vergleichen Sie die beiden Datensätze. Gleichzeitig prüfen Sie sorgfältig das Vorhandensein interner Ölleckagen im Hydrauliksystem, beispielsweise durch eine ungewöhnliche Erhöhung der Öltemperatur oder Druckabfälle.

Schritt 2: Lineare Kodierer und Kabelbäume inspizieren

Überprüfen Sie die Sauberkeit der linearen Kodierer und linearer Maßstäbe, prüfen Sie die Integrität der Signalkabel auf Brüche oder Abnutzung und bestätigen Sie die Qualität der Erdungsverbindung des Systems, um elektrische Störgrößen auszuschließen.

Schritt 3: Mechanische Ausrichtung überprüfen

Überprüfen Sie den Schmierzustand der Führungsschienen, prüfen Sie die Gleitflächen auf ungewöhnliche Reibung oder Verschleiß und verwenden Sie Präzisionsmesstechnik, um Verformungen des Maschinengestells oder eine Fehlausrichtung des Stößels zu erkennen.

Schritt 4: Neukalibrierung des CNC-Steuerungssystems

Führen Sie eine vollständige Kalibrierung der Achsen Y1 und Y2 durch und überprüfen Sie die parallele Bewegung des Stößels an mehreren Hubpositionen, um sicherzustellen, dass die Synchronisationsleistung den Produktionsanforderungen entspricht.

Die Einhaltung dieses schrittweisen Fehlersuchprozesses kann unnötige Austausche von Maschinenteilen vermeiden und Ausfallzeiten in der Produktion durch Gerätestörungen minimieren.

Häufig gestellte Fragen (FAQ)

Was ist die Hauptursache für eine Störung der Synchronisation des Abkantpressen-Stößels?

Basierend auf praktischer Erfahrung vor Ort sind ein unausgeglichener hydraulischer Druck zwischen den beiden Zylindern sowie eine Fehlausrichtung der linearen Messgeber die beiden häufigsten Ursachen für eine Synchronisationsstörung des Abkantpressen-Stößels von JUGAO.

Kann eine unzureichende Wartung zu Problemen mit der Synchronisation des Abkantpressen-Stößels führen?

Absolut. Schlechte Wartungspraktiken wie die Verwendung kontaminierter Hydraulikflüssigkeit, lose Kabelbäume des Rückmeldesystems und das Ausbleiben einer regelmäßigen Schmierung mechanischer Komponenten erhöhen das Risiko von Synchronisationsstörungen bei Abkantpressen erheblich.

Wie lassen sich mechanische und hydraulische Ursachen für Synchronisationsprobleme unterscheiden?

Beginnen Sie die Diagnose mit der Messung des Hydraulikdrucks in den Zylindern Y1 und Y2. Sind die Druckwerte auf beiden Seiten stabil und ausgewogen, ist der nächste Schritt die Inspektion auf mechanischen Verschleiß (z. B. Führungsschienenverschleiß) sowie auf fehlerhafte Rückmeldesignale der Encoder.

Kann eine Neukalibrierung alle Synchronisationsfehler beheben?

In vielen praktischen Fällen ja. Eine ordnungsgemäße Kalibrierung der Achsen Y1 und Y2 sowie eine präzise Anpassung der Synchronisationsparameter des CNC-Systems können die stabile parallele Bewegung des Stößels wirksam wiederherstellen. Wenn das Problem jedoch auf schwere Hardware-Schäden zurückzuführen ist (z. B. Rahmenverformung oder defekte Encoder-Komponenten), lässt sich das Problem allein durch eine erneute Kalibrierung nicht beheben.

Fazit

Ein Synchronisationsversagen der Biegepressen-Ramme von JUGAO wird selten durch einen einzelnen Faktor verursacht; vielmehr ist es häufig das Ergebnis einer Kombination verschiedener Ursachen wie hydraulischer Druckungleichgewichte, Encoder-Störungen, mechanischem Verschleiß oder einer fehlerhaften Kalibrierung des CNC-Systems. Aus praktischer ingenieurtechnischer Erfahrung heraus sind die frühzeitige Erkennung abnormaler Anzeichen sowie ein strukturierter, schrittweiser Fehlerbehebungsprozess entscheidend, um die Biegegenauigkeit der Biegepresse schnell wiederherzustellen.

Durch die Aufrechterhaltung der Sauberkeit des Hydrauliksystems, den Schutz der Integrität und Genauigkeit von Rückmeldungskomponenten wie linearen Messsystemen, die regelmäßige Schmierung mechanischer bewegter Teile sowie die geplante Kalibrierung des CNC-Systems kann das Risiko von Störfällen bei der Rammsynchronisation deutlich reduziert und die Lebensdauer der Abkantpresse verlängert werden.

Falls bei Ihrer Abkantpresse anhaltende und nicht behobene Synchronisationsprobleme auftreten, wird empfohlen, ein professionelles technisches Service-Team für eine umfassende Vor-Ort-Inspektion und eine präzise Kalibrierung zu kontaktieren. Eine rechtzeitige und sachgemäße Wartung der Anlage heute vermeidet kostspielige Produktionsausfälle in Zukunft.
