Beherrschen Sie die DELEM-DA-52S-Werkzeugprogrammieranleitung
Wenn es darum geht, die Effizienz und Präzision Ihrer Metallbearbeitungsprozesse zu optimieren, ist die Beherrschung der Werkzeugprogrammierung mit dem DELEM DA-52S unerlässlich. Falls Sie detaillierte Anleitungen dazu suchen, wie Sie Werkzeuge mithilfe des DELEM DA-52S effektiv programmieren, sind Sie hier genau richtig. In diesem Artikel führe ich Sie Schritt für Schritt durch die wichtigsten Techniken zur Beherrschung der Werkzeugprogrammierung mit dem DELEM DA-52S und unterstütze Sie dabei, Ihre Zerspanungsprozesse zu verbessern. Egal, ob Sie neu in dieses System einsteigen oder Ihre bestehenden Fertigkeiten verfeinern möchten – dieser Leitfaden vermittelt Ihnen das grundlegende Wissen, das Sie benötigen, um das volle Potenzial Ihrer Maschinen auszuschöpfen.
Einleitung
Das DELEM DA-52S-System ist ein Eckpfeiler im Bereich der Metallumformung und bietet präzise sowie effiziente Steuerung für die Werkzeugprogrammierung.
Drücken Sie diese Taste für die Werkzeugprogrammierung.
Beim ersten Drücken dieser Taste erscheint der Bildschirm für die Stanzprogrammierung. Um zur Programmierung der Unterwerkzeuge zu wechseln, drücken Sie diese Taste erneut.
Programmierung der Stempel
Bei der Werkzeugprogrammierung mit dem DELEM DA-52S ist die korrekte Einrichtung Ihrer Stempel entscheidend, um präzise Biegungen zu erzielen und die Lebensdauer der Werkzeuge zu gewährleisten.
Stempelbibliothek
Die Stempelbibliothek im DELEM DA-52S ermöglicht es Bedienern, bis zu 30 Stempelwerkzeuge zu katalogisieren und effizient zu verwalten – eine wesentliche Voraussetzung, um Arbeitsabläufe zu optimieren und eine wirksame Werkzeugnutzung sicherzustellen. Die vertraute Handhabung dieser Bibliothek ist entscheidend für eine effiziente Werkzeugprogrammierung mit dem DELEM DA-52S.
Schritt 1: Zugriff auf die Stempelbibliothek
Die Programmierung der Stanzwerkzeuge beginnt mit dem Drücken der Werkzeugtaste auf dem DELEM DA-52S. Verwenden Sie die Pfeiltasten links/rechts, um durch die Bibliothek zu navigieren und vorhandene Stanzwerkzeuge anzusehen oder einen nicht programmierten Werkzeugplatz auszuwählen, der durch einen Stern (*) gekennzeichnet ist.
Schritt 2: Hinzufügen von Stanzwerkzeugen
Um ein neues Stanzwerkzeug hinzuzufügen, geben Sie dessen Spezifikationen wie Typ, Breite und Winkel ein. Eine genaue Eingabe dieser Parameter stellt sicher, dass der DELEM DA-52S sie während des Betriebs effektiv anwenden kann.
Die Beherrschung der Stanzwerkzeugbibliothek im Rahmen der Werkzeugprogrammierung für den DELEM DA-52S kann Ihre Effizienz erheblich steigern und sowohl Präzision als auch Langlebigkeit Ihrer Maschinenoperationen gewährleisten.
Stanzparameter
Für eine optimale Leistung bei der Werkzeugprogrammierung des DELEM DA-52S sind eine präzise Eingabe und Anpassung der Stanzparameter unerlässlich.
Wichtige Parameter:
l Höhe (H): Entscheidend für die Berechnung der Biegetiefe. Stellen Sie eine genaue Eingabe sicher, um präzises Biegen zu gewährleisten.
l Winkel (a): Bestimmen und stellen Sie den Spitzenwinkel des Stanzwerkzeugs für das gewünschte Biegergebnis ein.
l Radius (RA): Während es als Auswahlkriterium verwendet wird, stellen Sie sicher, dass es den Anforderungen der Aufgabe entspricht.
l Widerstand (R): Legen Sie die maximal zulässige Kraft (in kN/mm) fest, um Überlastung und Beschädigung zu vermeiden.
Optimierungsschritte:
l Materialanpassung: Feinjustieren Sie die Einstellungen, um verschiedene Materialtypen für konsistente Ergebnisse zu berücksichtigen.
l Dickeausgleich: Passen Sie die Einstellungen an Dickenvariationen an, um Präzision und Qualität zu gewährleisten.
Durch die Einhaltung dieser Richtlinien steigern Sie die Wirksamkeit und Lebensdauer Ihrer Stempel und erzielen präzise sowie zuverlässige Metallumformung mit dem DELEM DA-52S-System.
Programmierung der Unterstempel
Die korrekte Programmierung der Unterwerkzeuge ist genauso wichtig wie die der Stößel, da beide gemeinsam präzise Biegungen im Werkstück erzeugen. Die Vertrautheit mit der DELEM-DA-52S-Werkzeugprogrammierung für Unterwerkzeuge steigert Ihre Bearbeitungseffizienz und -präzision.
Werkzeugbibliothek
Die Werkzeugbibliothek ist eine weitere grundlegende Komponente der DELEM-DA-52S-Werkzeugprogrammierung und bietet eine strukturierte Möglichkeit, Werkzeuginformationen zu verwalten und abzurufen. Sie ermöglicht es Ihnen, bis zu 30 Werkzeuge zu speichern und zu organisieren und stellt somit eine umfassende Datenbank für Ihre Werkzeuge bereit.
Schritt 1: Navigation in der Werkzeugbibliothek
Die Programmierung der Werkzeuge wird durch Drücken der Werkzeugtaste gestartet.
Schritt 2: Hinzufügen und Speichern von Werkzeugen
Beim Hinzufügen eines neuen Werkzeugs geben Sie alle relevanten Spezifikationen ein, darunter V-Breite, Winkel und Werkzeughöhe. Genau eingebene Daten gewährleisten Konsistenz bei der Produktfertigung.

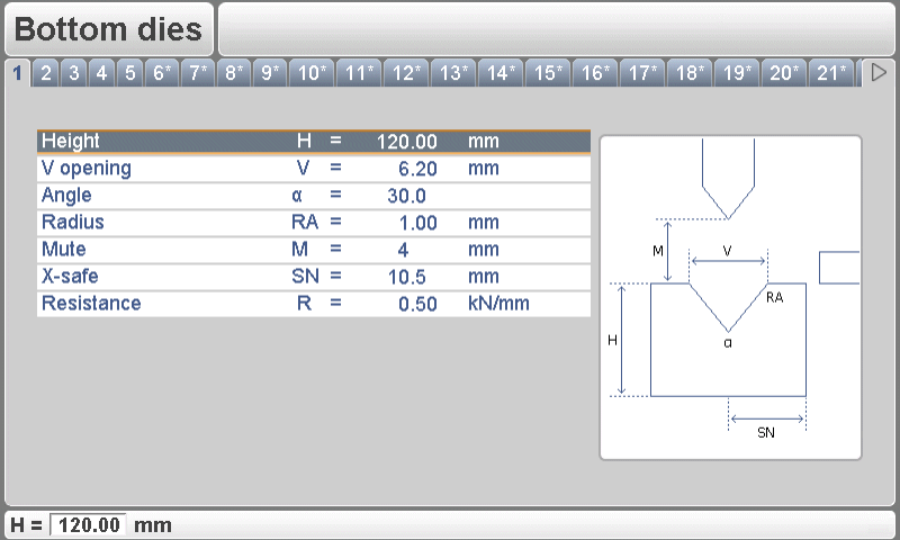

Werkzeugparameter
Die Feinabstimmung der Werkzeugparameter optimiert die Biegevorgänge und hilft, teure Materialverschwendung zu vermeiden.
Höhe (H): Beeinflusst die Bietiefe; stellen Sie eine genaue Eingabe sicher.

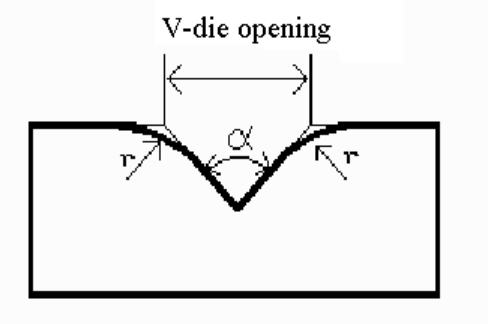

V-Öffnung (W): Abstand zwischen den Berührungslinien; entscheidend für die Biegegenauigkeit.
Winkel (α): Bestimmt die Form der Biegung; muss den Projektanforderungen entsprechen.
Radius (RA): Beeinflusst die Krümmung; Auswahl entsprechend der gewünschten Biegung.

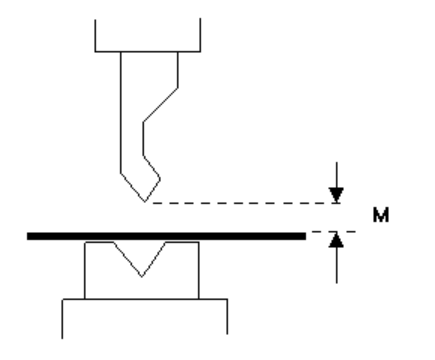

Stumm (M): Abstand für die Geschwindigkeitsänderung; Optimierung für einen gleichmäßigen Betrieb.
X-Sicherheitsabstand (SN): Berechnete Sicherheitszone (minimaler X-Achsen-Wert), die bei Montage einer R-Achse verwendet wird, um eine Kollision des Fingers mit dem Matrizenstempel zu verhindern. Der angegebene Mindestwert wird automatisch aus den Maßen der Matrize wie folgt berechnet:
l X-SICHERHEIT = FS + ½ V, wobei:
l FS = flacher Abschnitt auf der Rückseite der V-Nut
l V = Öffnungswert
In dieser Formel wurde zusätzlich ein kleiner Sicherheitszuschlag (0,5 mm) berücksichtigt.
Widerstand (R): Maximalkraft in kN/mm; innerhalb der sicheren Grenzwerte halten.
Wenn Sie diese Elemente der DELEM-DA-52S-Werkzeugprogrammierung beherrschen – insbesondere das Management von Stanzstempeln und Matrizen – können Sie die Produktivität und Präzision in Ihrer Fertigungshalle steigern und bei jeder Anwendung hervorragende Ergebnisse erzielen.
Fazit
Die Beherrschung der DELEM-DA-52S-Werkzeugprogrammierung umfasst mehrere zentrale Schritte: das Verständnis der Benutzeroberfläche, die genaue Definition und Verwaltung von Werkzeugen, die Anpassung von Werkzeugparametern sowie die regelmäßige Aktualisierung und Wartung des Systems. Gemeinsam ermöglichen diese Elemente den Bedienern, die Maschinenleistung zu optimieren und sowohl Genauigkeit als auch Effizienz bei den Bearbeitungsprozessen sicherzustellen.
Um das volle Potenzial Ihres DELEM DA-52S vollständig auszuschöpfen, ist es unerlässlich, die beschriebenen Schritte sorgfältig zu befolgen. Eine ordnungsgemäße Einrichtung sowie kontinuierliches Lernen spielen eine zentrale Rolle bei der Steigerung der Leistungsfähigkeit der Maschine. Falls Sie Fragen haben oder weitere Unterstützung benötigen, zögern Sie bitte nicht, unser JUGAO CNC MACHINE-Team zu kontaktieren. Für umfassendere Ressourcen und Support laden wir Sie ein, unsere Dokumentation und Leitfadenbibliothek auf unserer Website zu erkunden.
