Wie ET-Serie-Formeinstellungen erfolgreich implementiert werden

Apr.13.2026

Wenn Sie die Werkzeugeinstellung der ET-Serie für Ihre voll elektrische Servobiegemaschine beherrschen möchten, sind Sie hier genau richtig. Ich führe Sie durch die wesentlichen Schritte, um diese Funktion erfolgreich einzuführen und Ihre Biegeprozesse mit Präzision und Effizienz zu optimieren. Das Verständnis der Werkzeugeinstellung der ET-Serie ist entscheidend, um genaue und konsistente Ergebnisse zu erzielen; in diesem Artikel stelle ich Ihnen die erforderlichen Einblicke und Techniken vor, um dieses leistungsstarke Werkzeug optimal einzusetzen. Ob Sie neu im System sind oder Ihre Fertigkeiten verfeinern möchten – mein Ziel ist es, Sie mit dem notwendigen Wissen auszustatten, um Ihre Produktionskapazitäten zu steigern.

Schritt 1: Vorbereitung der Werkzeug-Schnittstelle

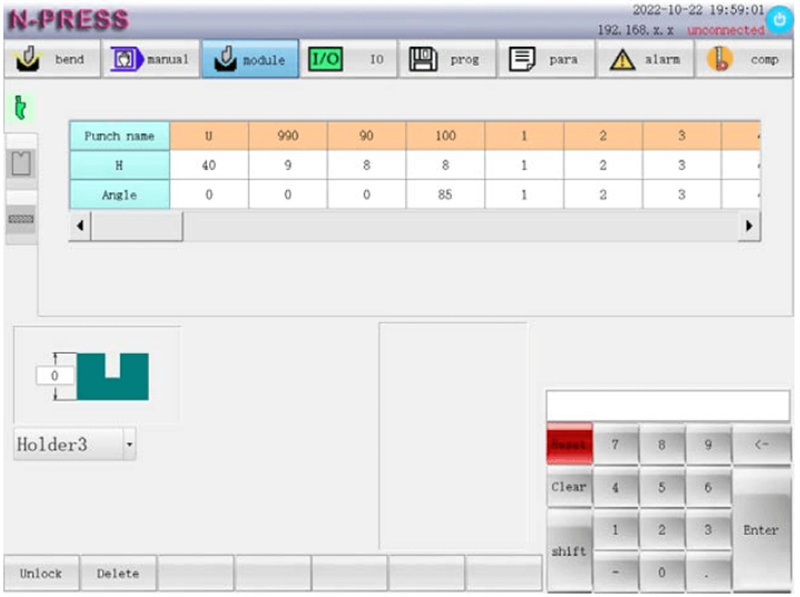

Klicken Sie auf die Funktionstaste, um die Formoberfläche zu öffnen und die Parameter für obere und untere Form sowie die Materialeigenschaften einzustellen.


Beginnen Sie bei der ET-Serie-Formeinstellung zunächst damit, die untere Matrizenbasis sorgfältig gemäß den Anforderungen Ihres aktuellen Programms einzustellen. Eine präzise Justierung der Hubhöhe der R-Achse ist entscheidend. Wenn die Biegegröße zu klein ist und die R-Achsen-Vermeidungsfunktion aktiviert ist, wird die R-Achse angehoben, sobald das hintere Zahnrad der X-Achse nach vorne positioniert ist; nach Abschluss der Positionierung wird die R-Achse wieder abgesenkt, um ein Aufschlagen des hinteren Zahnrads auf die Form zu vermeiden. Stellen Sie sicher, dass diese Einstellung einen Kontakt zwischen dem Anschlag und der Form verhindert, wodurch sowohl Sicherheit als auch Effizienz erhöht werden.

Schritt 2: Konfigurieren der Einstellungen für die obere Form

Wählen und konfigurieren Sie die obere Matrize, indem Sie ihren Namen überprüfen und Höhe sowie Winkel anpassen. Die Genauigkeit dieser Parameter ist entscheidend für präzise Biegevorgänge. Eine korrekte Konfiguration kann potenzielle Probleme wie ungleichmäßige Biegungen oder Werkzeugfehlausrichtung beheben und so den Erfolg Ihres Projekts sicherstellen.

Schritt 3: Einstellen der Parameter für die untere Matrize

Geben Sie für die untere Matrize die wesentlichen Parameter ein, darunter den Matrizennamen, die Höhe (HD), die V-Breite, den Winkel (β) und den Matrizenradius (Rd). Stellen Sie einen geeigneten Sicherheitsabstand ein, um unbeabsichtigten Kontakt mit der Matrize während des Betriebs zu verhindern. Diese sorgfältigen Einstellungen gewährleisten Sicherheit und verbessern die Leistung der Matrize.

Schritt 4: Konfigurieren der Materialien für die ET-Serie-Matrizen-Einstellung

Das richtige Material auswählen

Bei der ET-Serie-Mold-Einstellung ist die Auswahl des geeigneten Materials der erste entscheidende Schritt. Das System ermöglicht es dem Benutzer, aus 10 Materialarten zu wählen, darunter vordefinierte Optionen wie Eisen (0), Aluminium (1) und Edelstahl (2). Zusätzlich stehen Optionen (3–9) für kundenspezifische Materialien zur Verfügung. Zu beachten ist, dass der Elastizitätsmodul und die Zugfestigkeit für die Standardmaterialien konstant sind, was Konsistenz gewährleistet.

Um das richtige Material auszuwählen, sollten Sie die jeweils spezifischen Eigenschaften berücksichtigen, die jedes Material dem Biegeprozess verleiht, beispielsweise:

Zugfestigkeit (σb): Auch in MPa gemessen, bezeichnet die Zugfestigkeit die maximale Spannung, die ein Material bei Dehnung aushalten kann. Die korrekte Eingabe dieses Werts verhindert Prozessausfälle und verbessert die Qualität des Endprodukts.

Elastizitätsmodul (E): In MPa gemessen, kennzeichnet dieser Wert die Fähigkeit des Materials, sich elastisch zu verformen. Geben Sie den spezifischen Modulwert für kundenspezifische Materialien ein, um sicherzustellen, dass die Maschine das Material korrekt verarbeitet.

Spannungs- und Durchbiegungskompensation

Eine korrekte Spannungs- und Durchbiegungskompensation ist entscheidend für genaues Biegen. Bei der ET-Serie Werkzeugeinstellung umfasst dies die Justierung des Durchbiegungskompensationsmechanismus, der die unvermeidliche Durchbiegung während des Biegens ausgleicht. Zu den zentralen Komponenten gehören:

  • Spannungswert (V): Ermitteln und eingeben Sie den richtigen Spannungswert, der für den Durchbiegungskompensationsmechanismus erforderlich ist. Dieser Wert stellt sicher, dass der Mechanismus unter elektrischem Einfluss ordnungsgemäß funktioniert.

  • Kompensationswert (mm): Geben Sie die erforderliche Kompensationsverschiebung ein. Damit werden die physischen Anpassungen berechnet, die notwendig sind, um Präzision und Gleichmäßigkeit bei den Biegevorgängen zu gewährleisten.

Durch sorgfältige Konfiguration dieser Werte können Bediener eine gleichbleibende Qualität bei allen Biegeaufgaben sicherstellen und Produktfehler erheblich reduzieren.

Effiziente Nutzung der Unterfunktionen der ET-Serie Werkzeugeinstellung

Um Ihren Maschineneinrichtungsprozess mit der ET-Serie Mold Setting zu optimieren, ist es entscheidend, die Formdaten effizient zu verwalten. Die Nutzung der Unterfunktionen kann die Betriebseffizienz erheblich steigern und die Wahrscheinlichkeit von Fehlern reduzieren. Beispielsweise stellt das Löschen nicht benötigter Einträge wie des Unterteils „A1“ sicher, dass das System übersichtlich und leicht navigierbar bleibt.

Löschen ungenutzter Formdaten:

Die Verwendung der Lösch-Unterfunktion in der ET-Serie Mold Setting ist einfach und ein wesentlicher Schritt zur Optimierung Ihres Einrichtungsprozesses. Befolgen Sie diese Schritte, um unerwünschte Formdaten zu löschen:

1. Teil auswählen: Identifizieren und wählen Sie den Namen des Unterteils „A1“ aus der Teileliste aus, das Sie löschen möchten.

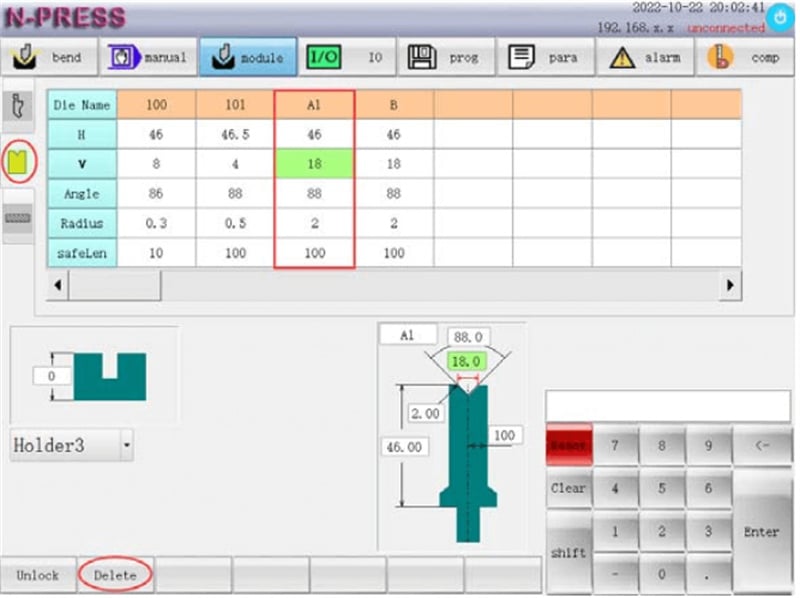

2. Löschbefehl ausführen: Klicken Sie auf die Unterfunktionstaste mit der Beschriftung „Löschen“. Das System löscht automatisch die ausgewählte Spalte mit Daten und trägt so zu einer übersichtlichen und effizienten Formliste bei.


Dieser Prozess ist in dem Diagramm dargestellt, das in Ihrer Steuerungs-Oberfläche bereitgestellt wird, um Ihnen visuelle Orientierung bei der Verwaltung Ihrer Formdaten zu geben.

Fazit

Die erfolgreiche Implementierung der ET-Serie-Formeinstellung ist entscheidend, um die Effizienz und Präzision Ihrer voll elektrischen Servo-Biegemaschine zu maximieren. Zusammenfassend sollten Sie sich auf die wichtigsten Schritte konzentrieren: Kalibrieren Sie die Formeinstellungen genau, stellen Sie sicher, dass alle Komponenten sicher befestigt sind, und überprüfen Sie die Integration des numerischen Steuerungssystems für eine optimale Leistung.

Indem Sie diese Richtlinien befolgen, sind Sie bestens gerüstet, um die Produktivität und Lebensdauer Ihrer Anlagen zu steigern. Für weitere Unterstützung oder um mehr über unsere Produkte zu erfahren, wenden Sie sich bitte gerne an das Support-Team von JUGAO oder nutzen Sie die zusätzlichen Ressourcen auf unserer Website.
