Wenn Sie damit beginnen möchten, das Cybelec CybTouch 6 C zu nutzen, sind Sie hier genau richtig. In diesem Artikel erläutere ich Ihnen die wesentlichen Schritte zur Installation und Bedienung dieses hochentwickelten, benutzerfreundlichen Steuerungssystems – entwickelt, um Präzision und Effizienz bei Ihren Metallverarbeitungsaufgaben zu steigern. Egal, ob Sie neu bei CybTouch-Systemen sind oder Ihren Arbeitsablauf optimieren möchten: Dieser Leitfaden bietet Ihnen die wichtigsten Informationen, die Sie benötigen, um das volle Potenzial Ihres Cybelec CybTouch 6 C auszuschöpfen. Legen wir los und erschließen Sie das Potenzial Ihrer Metallverarbeitungsprozesse mit diesem leistungsstarken Werkzeug.

Einführung

Das Cybelec-CybTouch-6-C ist ein hochmodernes, benutzerfreundliches Touchscreen-Steuerungssystem, das speziell für die Blechumformung beim Biegen entwickelt wurde. Bekannt für seine intuitive Benutzeroberfläche und fortschrittlichen Funktionen, ermöglicht es Bedienern, außergewöhnliche Präzision und Effizienz zu erreichen. Die Kenntnis der Navigation und Nutzung des CybTouch 6 C ist entscheidend, um Produktivität und Genauigkeit zu steigern. Durch das Beherrschen seiner zentralen Komponenten können Sie sämtliche Funktionalitäten des Systems voll ausschöpfen und Ihre Biegeprozesse optimieren.

Das Cybelec-CybTouch-6-C wurde für eine einfache Bedienung bei der Steuerung von Abkantpressen konzipiert und bietet ein nahtloses Bedienungserlebnis. Bitte beachten Sie, dass aufgrund von Softwareaktualisierungen und Unterschieden in der Konfiguration von Abkantpressen geringfügige Abweichungen gegenüber den hier angegebenen Informationen auftreten können. Eine aktuelle Systemsoftware gewährleistet die optimale Leistungsfähigkeit des CybTouch 6 C.

Allgemeige Navigation

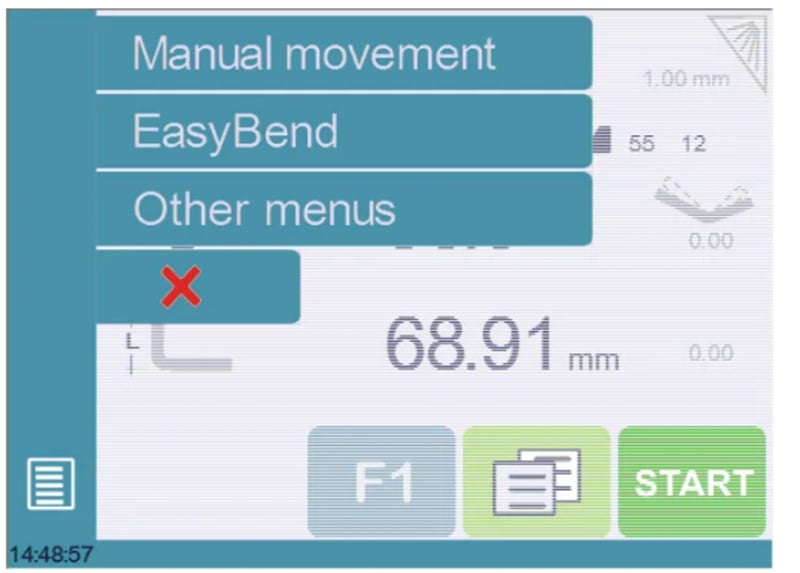

Menü-Taste: Mit der Menü-Taste können Sie direkt den gewünschten Bildschirm auswählen (dorthin springen). Der Inhalt des Menüs ändert sich kontextabhängig.

Statusseiten-Bereich: Der Statusseiten-Bereich bietet Zugriff auf die Statusseite. Dies ist tatsächlich ein Bereich, der jederzeit von jeder Seite aus aktiv ist (außer während des Assistenten).

Bildschirmreinigung: Um den Bildschirm zu reinigen, während der CybTouch eingeschaltet ist, berühren Sie die entsprechende Schaltfläche. Verwenden Sie ausschließlich ein feuchtes, weiches Tuch mit Seife oder einem neutralen Reinigungsmittel.

Wenn Sie mit dem Cybelec-CybTouch-6-C-Gerät beginnen, ist es entscheidend, das Gerät sorgfältig zu behandeln, um dessen Lebensdauer und Funktionalität zu gewährleisten. Hier sind einige wichtige Tipps, um sicher und effektiv zu starten:

• Vermeiden Sie aggressive Chemikalien: Verwenden Sie bei der Reinigung oder Wartung des CybTouch 6 C niemals Lösungsmittel, Benzin, Benzol, Alkohol oder ähnliche Substanzen. Diese können die Oberfläche und internen Komponenten des Geräts beschädigen.

• Schonende Reinigungspraktiken: Verwenden Sie stets milde, nicht scheuernde Reinigungsmittel, um sicherzustellen, dass die Touch-Oberfläche und das Gehäuse stets in bestem Zustand bleiben.

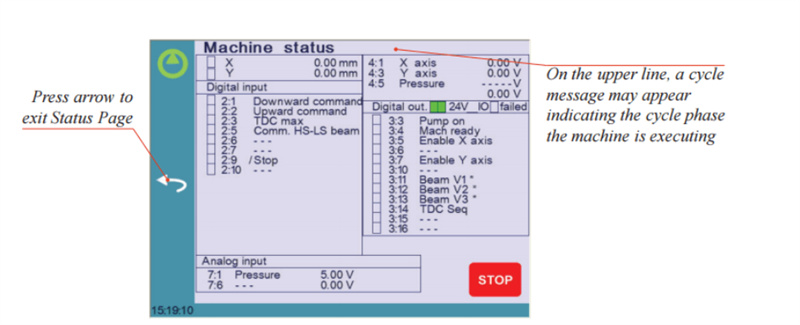

Statusseite

Um den Cybelec-CybTouch-6-C effizient zu nutzen, ist es unerlässlich, die Funktionalität seiner Statusseite zu verstehen.

Die Statusseite bietet einen umfassenden Überblick über alle Eingänge, Ausgänge und Achspositionen der NC und ist daher ein entscheidendes Hilfsmittel bei der Maschineneinrichtung oder bei der Fernfehlersuche. Diese Funktion steigert die Betriebseffizienz, indem sie es den Anwendern ermöglicht, Probleme schnell zu identifizieren und zu beheben – selbst dann, wenn die Maschine vor Ort installiert ist.

Zugriff auf die Statusseite:

• Sie können problemlos von überall innerhalb des Systems auf die Statusseite zugreifen, indem Sie die Statusseiten-Zone drücken.

Verlassen der Statusseite:

• Um die Statusseite zu verlassen, drücken Sie einfach den Pfeil auf der linken Seite des Bildschirms.

Wenn Sie sich mit diesen Funktionen vertraut machen, wird der Einstieg in die Cybelec CybTouch 6 C intuitiver und nahtloser.

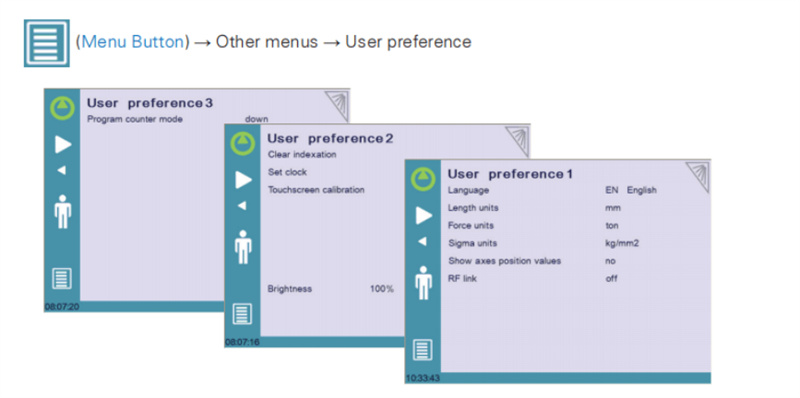

Benutzerpräferenzen

Um die Seite „Benutzereinstellungen“ zu verlassen, berühren Sie die Menütaste.

1. Sprache

Um mit der Cybelec CybTouch 6 C zu beginnen, ist die Auswahl Ihrer bevorzugten Sprache ein einfacher erster Schritt. Berühren Sie dazu einfach die Option „Sprache“ auf dem Bildschirm, um die aktuell verfügbaren Sprachen anzuzeigen.

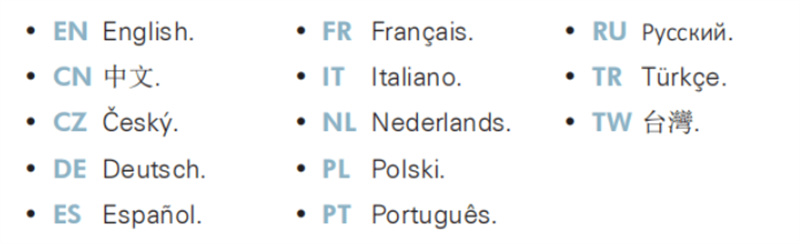

Verfügbare Sprachen sind:

Beachten Sie, dass diese Liste im Laufe der Zeit aktualisiert und erweitert werden kann, um weitere Sprachoptionen bereitzustellen, sobald diese verfügbar sind.

2. Längeneinheiten

Wenn Sie mit dem Cybelec CybTouch 6 C beginnen, müssen Sie die Längeneinheiten entsprechend Ihren Anforderungen konfigurieren. Die verfügbaren Optionen für Längeneinheiten sind Millimeter (mm), Zoll (inch) oder keine Angabe.

Standardmäßig verwendet das System automatisch Millimeter als Maßeinheit, wenn „keine Angabe“ ausgewählt ist. Diese Flexibilität stellt sicher, dass die Maschine gemäß Ihren bevorzugten metrischen oder imperialen Standards arbeitet und Ihnen so den Einstieg in Ihre Arbeit mit dem Cybelec CybTouch 6 C erleichtert.

3. Krafteinheiten

Mit diesem Parameter können Sie zwischen Tonnen, kN und Tonnen als Kraft-Einheit wählen, die im CybTouch verwendet werden soll.

4. Sigma-Einheiten

Mit diesem Parameter können Sie zwischen kg/mm², N/mm² und psi(*1000) als Sigma-Einheit wählen, die im CybTouch verwendet werden soll.

5. Achsenpositionswerte anzeigen

Wenn Sie mit dem Cybelec CybTouch 6 C beginnen, ist es entscheidend, zu verstehen, wie die Achspositionswerte angezeigt werden. Diese Funktion ermöglicht es Ihnen, die Achspositionen auf der Biege-Zahlen-Seite anzuzeigen und so Echtzeit-Einblicke in Ihre Vorgänge zu erhalten.

• Wenn Sie „Nein“ wählen, werden die Achspositionen nur während ihrer jeweiligen Bewegungen angezeigt, sodass Sie sich auf dynamische Veränderungen konzentrieren können.

• Wenn Sie „Ja“ wählen, werden die Positionen kontinuierlich unter ihren jeweiligen Sollwerten angezeigt und gewährleisten so eine ständige Übersicht.

6. RFLink

Um mit dem Cybelec CybTouch 6 C zu beginnen und die RFLink-Funktion optimal zu nutzen, beachten Sie, dass diese Funktion standardmäßig zunächst auf „Aus“ eingestellt ist. Es ist zwingend erforderlich, sie jedes Mal manuell zu aktivieren, wenn die numerische Steuerung (NC) eingeschaltet wird, da sie nach dem Einschalten automatisch wieder auf „Aus“ zurückgesetzt wird. Durch das Beherrschen dieses Vorgangs stellen Sie eine effiziente Datenübertragung und Konnektivität zwischen Ihren Geräten sicher.

7. Indexierung löschen

Wenn diese Funktion aktiviert ist, wird der Index gelöscht und die Maschine sucht nach den Referenzmarken – genau wie beim Einschalten der Stromversorgung – sodass der Bediener seine Maschine neu indexieren kann, ohne sie ausschalten zu müssen.

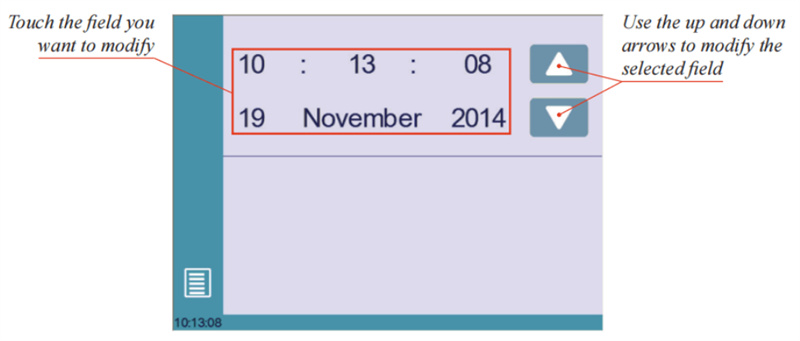

8. Uhr einstellen

Ermöglicht dem Benutzer, Uhrzeit und Datum auf dem CybTouch einzustellen.

9. Touchscreen-Kalibrierung

Da ein größerer Bediener tendenziell höher auf dem Bildschirm berührt als ein kleinerer, ermöglicht diese Funktion die Kalibrierung des Touchscreens und stellt zudem sicher, dass dieser korrekt funktioniert.

10. Helligkeit xx % Eco xx %

Hier kann die Bildschirmhelligkeit für den Normalmodus und den Eco-Modus festgelegt werden:

• Tippen Sie auf den Modus, dessen Helligkeit Sie anpassen möchten.

• Verwenden Sie die Tasten, um die Helligkeit einzustellen.

11. Programmzählermodus

Wenn Sie mit dem Cybelec-CybTouch-6-C-System beginnen möchten, ist einer der wesentlichen zu untersuchenden Funktionen der Programmzählermodus. Dieser Parameter ist entscheidend für die Definition der Funktionsweise des Teilezählers während der Bearbeitungsprozesse.

Beim CybTouch-6-C-Steuergerät kann der Programmzählermodus auf zwei verschiedene Modi eingestellt werden: Aufwärts oder Abwärts.

• Aufwärts-Modus: Der Zähler startet bei null und erhöht sich schrittweise, bis die gewünschte Anzahl erreicht ist. Diese Einstellung eignet sich ideal, um den Fortschritt beim Produzieren von Teilen zu verfolgen.

• Abwärts-Modus: Der Zähler startet bei einer festgelegten Zahl und verringert sich mit jedem fertiggestellten Teil, bis er null erreicht. Dieser Modus ist nützlich, um von einer Gesamtcharge herunterzuzählen und so sicherzustellen, dass die Produktionsziele erreicht werden.

Manuelle Achsenbewegung

Bei der Inbetriebnahme einer Maschine mit dem Cybelec-CybTouch-6-C-System ist es häufig unerlässlich, die Achsen manuell bewegen zu können. Mit dem CybTouch 6 C lässt sich eine manuelle Justierung problemlos an den folgenden Stellen durchführen:

• Programm- oder EasyBend-Seite: Rufen Sie diese Seite auf, um die Achsen nach Bedarf für Ihre spezifischen Aufgaben manuell zu steuern und einzustellen.

• Manuelle-Bewegung-Seite: Diese dedizierte Seite ermöglicht eine präzise manuelle Steuerung der Maschinenachsen und gewährleistet so eine optimale Einrichtung während der Installation oder Wartung.

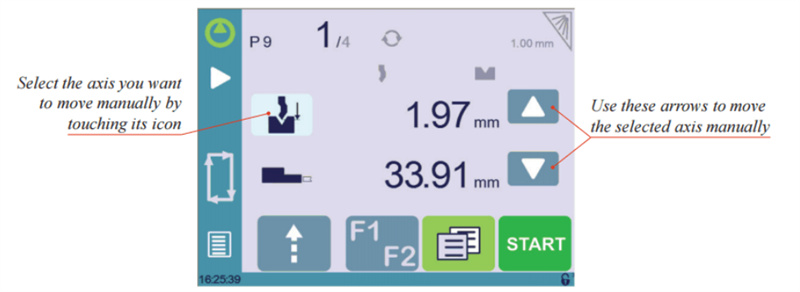

1. Auf der Programm- oder EasyBend-Seite

Auf der Programm- oder EasyBend-Seite können die Achsen nur dann manuell bewegt werden, wenn das Werkzeugmanagement deaktiviert ist.

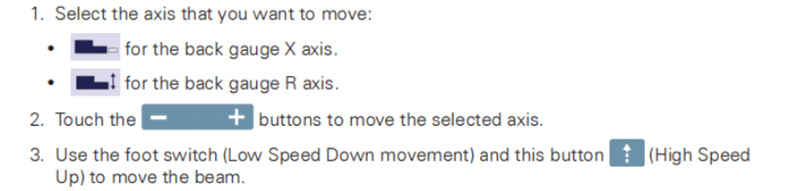

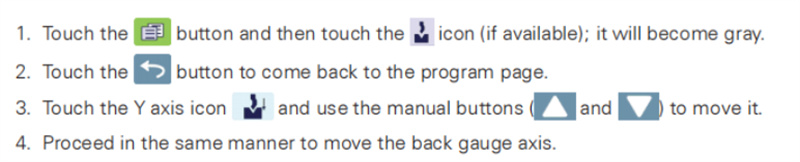

Einstellanleitung:

2. Auf der Manuellen-Bewegung-Seite

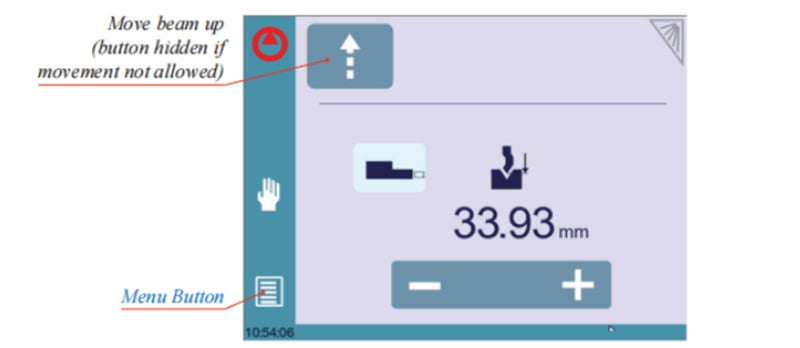

Einstellanleitung:

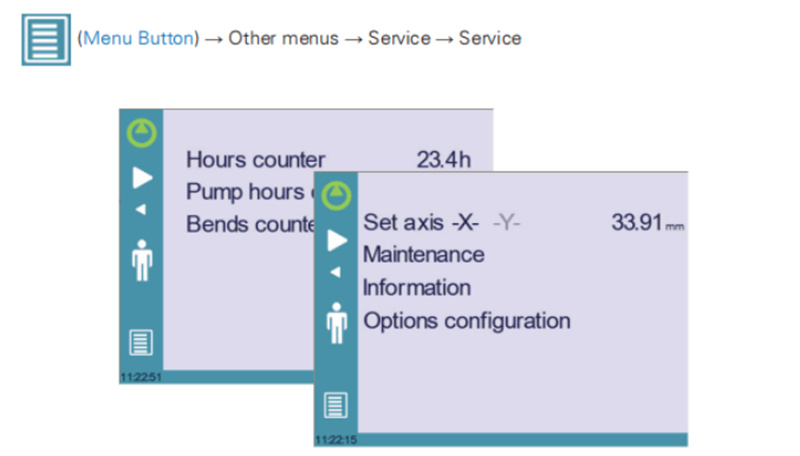

Serviceseite

1. Achse einstellen

Um mit dem Cybelec-CybTouch-6-C-System zu beginnen, ist es wichtig, die Möglichkeiten zur manuellen Justierung zu verstehen, um einen optimalen Maschinenbetrieb sicherzustellen. Dieses System ermöglicht es den Bedienern, die Position sowohl der Anschlagvorrichtung (Achse X) als auch des Balkens (Achse Y, falls zutreffend) manuell anzupassen.

Wichtige Aspekte:

• Nur erfahrene Fachkräfte sollten diese Funktion nutzen, um mögliche mechanische Schäden am Gerät zu vermeiden.

• Beachten Sie, dass alle von Ihnen vorgenommenen Einstellungen beim Indexieren des Geräts verloren gehen; eine sorgfältige Handhabung ist daher unerlässlich.

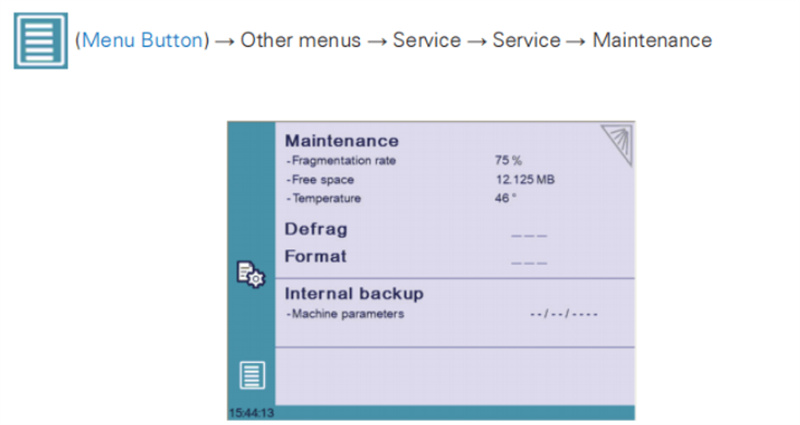

2. Wartung

Die Wartungsseite zeigt den Hardwarestatus des CybTouch an und ermöglicht es dem Bediener, verschiedene Wartungsmaßnahmen durchzuführen.

Wenn Sie mit dem Cybelec CybTouch 6 C beginnen, ist es entscheidend zu verstehen, dass bestimmte Aktionen spezifische Codes erfordern und ausschließlich von Technikern oder auf deren Anforderung hin durchgeführt werden dürfen. Im Folgenden finden Sie eine Übersicht dieser wesentlichen Funktionen:

• Defrag: Diese Funktion dient der Neuordnung des Speicherplatzes des CybTouch 6 C. Um diese Funktion zu nutzen, berühren Sie einfach das entsprechende Feld und folgen den Anweisungen im gelben Popup-Fenster.

• Format: Die Verwendung der Format-Funktion löscht sämtliche Daten im CybTouch 6 C. Diese Maßnahme darf ausschließlich unter Anleitung eines qualifizierten Technikers durchgeführt werden.

• Interner Backup: Speziell für OEM und Support konzipiert. Üblicherweise erfolgt die Sicherung der Maschinenparameter durch den Maschinenhersteller oder das Serviceunternehmen. Dieser Backup ermöglicht es einem Wartungstechniker, die ursprünglichen Betriebsparameter bei Bedarf wiederherzustellen. Sollten Sie Parameter wiederherstellen müssen, wenden Sie sich bitte an einen Wartungstechniker und befolgen Sie dessen Anweisungen. Verwenden Sie diese Funktion ausschließlich in kritischen Situationen.

Bevor Sie diese Funktion nutzen, stellen Sie sicher, dass alle Ihre Dateien mithilfe von CybTouchTools außerhalb des CybTouch 6 C übertragen wurden. Weitere detaillierte Anleitungen finden Sie im zugehörigen Handbuch.

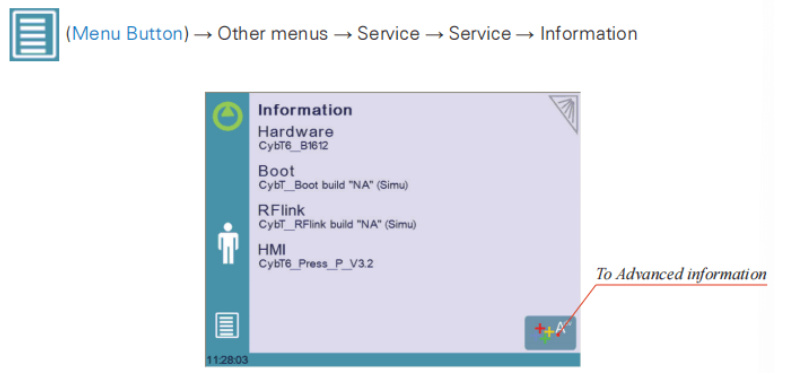

3. Informationen

Die Informationsseite der CybTouch-Oberfläche bietet einen umfassenden Überblick über die Namen und Versionen der auf dem Gerät installierten Software. Für Nutzer, die tiefer in die Thematik einsteigen und mit dem Cybelec CybTouch 6 C beginnen möchten, enthüllt das Drücken der Schaltfläche „Erweitert“ weitere detaillierte Informationen – so erhalten Sie alle Einblicke, die Sie benötigen, um Ihr CybTouch-System vollständig zu verstehen und optimal einzusetzen.

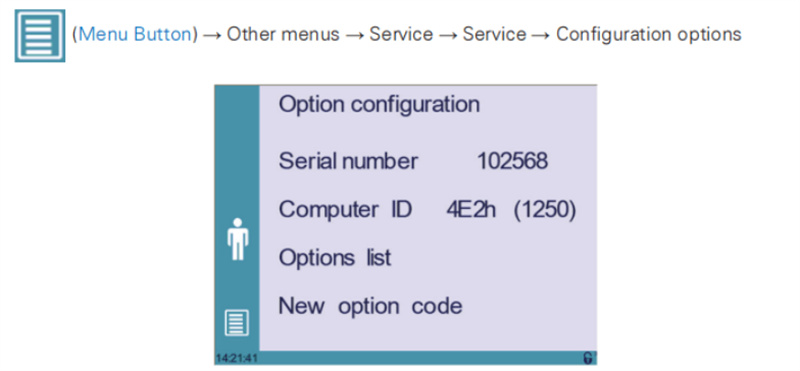

4. Konfigurationsoptionen

Wenn Sie mit der Cybelec-CybTouch-6-C-Steuerung beginnen, können Sie deren vielseitigen Konfigurationsoptionen erkunden. Der Zugriff auf dieses Menü öffnet eine Seite, die der Identifizierung und Verwaltung der Maschinenoptionen gewidmet ist.

• Seriennummer: Die Seriennummer der CybTouch ist von entscheidender Bedeutung und wird während der ersten Inbetriebnahme der Maschine im Werk eingegeben. Diese Nummer ist untrennbar mit der Optionsliste der Maschine verknüpft; ihre Änderung kann zum Verlust aller installierten Optionen führen.

• Computer-ID: Die hier angezeigte Computer-ID ist ein eindeutiger Identifikationscode, der jeder CybTouch zugewiesen wird. Dieser Code zusammen mit der Seriennummer gewährleistet die eindeutige Identifizierung der Maschine.

• Optionsliste: Über die Optionsliste-Funktion wird ein detailliertes gelbes Popup-Fenster angezeigt, das alle derzeit auf der CybTouch installierten Optionen auflistet.

• Neuer Optionscode: Zur Erweiterung der Funktionalität des CybTouch steht die neue Optionscode-Funktion zur Verfügung. Sie öffnet ein alphanumerisches Tastenfeld zum Eingeben eines neuen Optionscodes, der für die Installation zusätzlicher Funktionen erforderlich ist. Das Format eines Optionscodes lautet: ABC-DEF-GHI-JKLM.

Fazit

Zusammenfassend lässt sich sagen, dass der Einstieg in die Nutzung des Cybelec-CybTouch-6-C das Verständnis und die Konfiguration zentraler Elemente wie Seriennummer, Computer-ID und Optionsliste erfordert. Eine korrekte Einrichtung dieser Komponenten gewährleistet einen reibungslosen Betrieb sowie eine effektive Anpassung Ihrer Maschine und steigert letztlich deren Leistung.

Eine ordnungsgemäße Einrichtung und Verwaltung Ihres CybTouch 6 C ist entscheidend, um eine optimale Biegepresse-Leistung zu erzielen. Sollten Sie Fragen haben oder weitere Unterstützung benötigen, zögern Sie bitte nicht, sich an unser Team zu wenden. Unsere Experten stehen Ihnen gerne mit detaillierter, auf Ihre individuellen Anforderungen zugeschnittener Unterstützung zur Seite. Zusätzlich finden Sie auf unseren Dokumentationsseiten umfassendere Informationen und weitere Ressourcen.
