Wenn Sie bereit sind, mit dem CYBELEC CybTouch 12 zu arbeiten, sind Sie hier genau richtig. Die Beherrschung dieses intuitiven Touch-Steuerungssystems ist unerlässlich für alle, die in modernen Abkantpresse-Arbeitsabläufen tätig sind. In dieser Anleitung führe ich Sie durch die grundlegenden Schritte und wichtigsten Funktionen des CybTouch 12 und helfe Ihnen dabei, dieses leistungsstarke Werkzeug sicher und effizient in Ihren täglichen Arbeitsablauf zu integrieren. Ob Sie gerade erst beginnen oder Ihre bestehenden Kenntnisse verfeinern möchten – dieser Artikel bietet die praktischen Einblicke, die Sie benötigen, um das volle Potenzial der CybTouch-12-Funktionen auszuschöpfen.

Einführung

Bevor Sie mit dem Betrieb beginnen, ist zu beachten, dass die CybTouch-12-Benutzeroberfläche und die verfügbaren Funktionen je nach Softwareaktualisierungen und der spezifischen Konfiguration der von ihr gesteuerten Abkantpresse geringfügig variieren können. Obwohl dieser Leitfaden die Standardkonfiguration widerspiegelt, können sich geringfügige Unterschiede zu Ihrem konkreten System ergeben. Seien Sie jedoch versichert, dass solche Abweichungen in der Regel auf ein Minimum beschränkt sind und Ihre Fähigkeit, die Steuerung zu erlernen und effektiv zu bedienen, keinesfalls beeinträchtigen. Dadurch wird eine reibungslose Einarbeitung unabhängig von Ihrer Systemversion gewährleistet.

Allgemeige Navigation

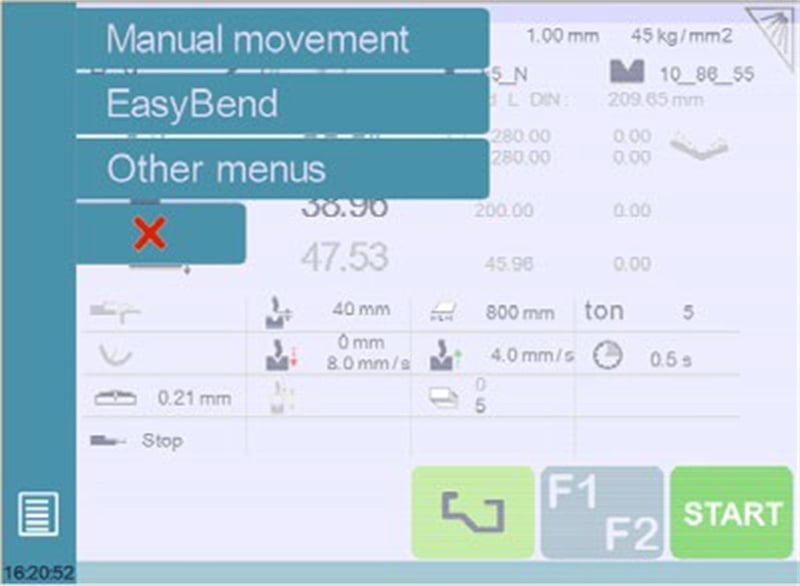

1. Menü-Taste

Mit der Menü-Taste können Sie direkt den gewünschten Bildschirm auswählen (dorthin springen).

2. Status-Seiten-Bereich

Um mit der CYBELEC-CybTouch-12 vertraut zu werden, ist es wichtig, sich mit ihrer intuitiven Benutzeroberfläche vertraut zu machen – darunter auch dem Bereich für die Statusseiten. Ein kurzes Antippen des Status-Seiten-Bereichs öffnet die Statusseite. Wenn Sie diesen Bereich länger als zwei Sekunden antippen, wird der Halbautomatik-Modus aktiviert.

3. Bildschirmreinigung

Um den Bildschirm zu reinigen, während der CybTouch eingeschaltet ist, berühren Sie die Taste. Verwenden Sie ausschließlich ein feuchtes, weiches Tuch mit Seife oder einem neutralen Reinigungsmittel.

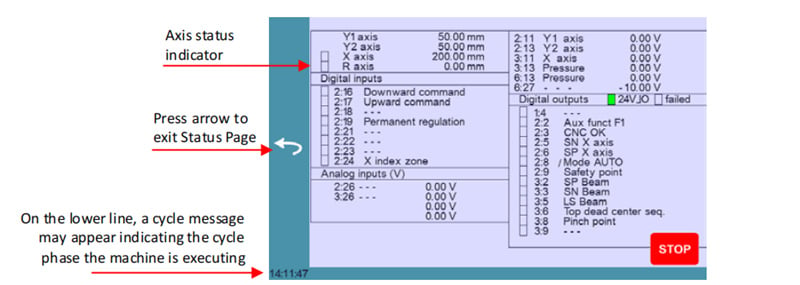

Statusseite

Um mit dem CYBELEC CybTouch 12 zu beginnen, sollten Sie zunächst die Statusseite erkunden, auf der der Status aller Eingänge, Ausgänge und Achspositionen der NC angezeigt wird. Diese Funktion ist besonders während der Inbetriebnahme und bei der Fehlersuche unverzichtbar, insbesondere bei vor Ort installierten Maschinen.

Rufen Sie sie bequem von überall aus auf, indem Sie die Zone „Statusseiten“ drücken, und verlassen Sie sie durch Drücken des Pfeils links.

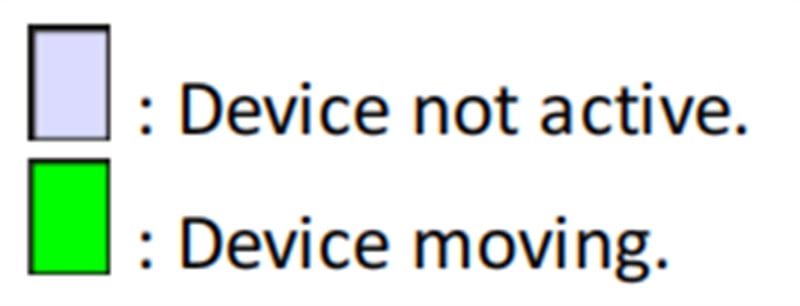

Achsen verfügen über spezifische Anzeigeelemente. Ihre Farbe zeigt die Position der Achse relativ zur Toleranz an.

Mögliche Zustände sind:

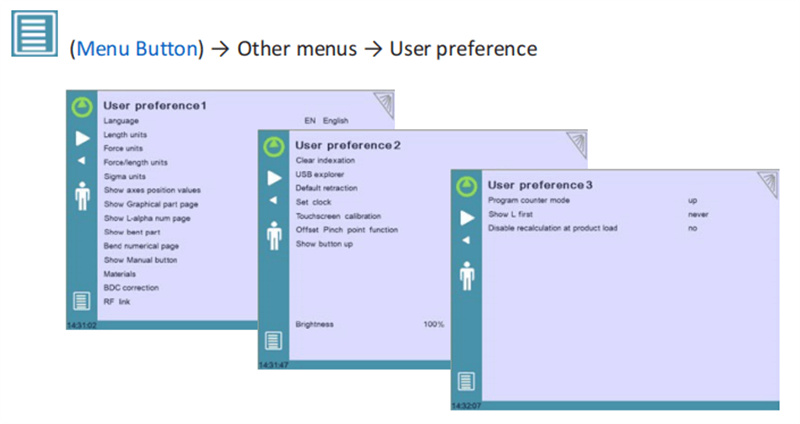

Benutzerpräferenzen

Um die Seite „Benutzereinstellungen“ zu verlassen, berühren Sie die Menütaste.

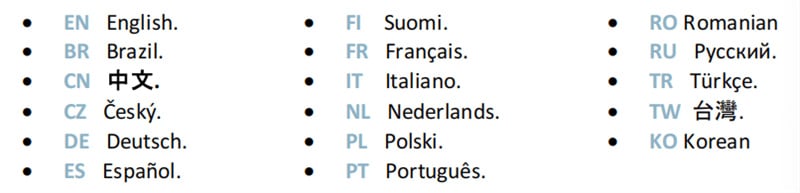

1. Sprache

Um mit dem CYBELEC CybTouch 12 zu beginnen, ist es ein entscheidender Schritt, Ihre Spracheinstellungen zu konfigurieren, um eine optimale Nutzung zu gewährleisten. Berühren Sie einfach die Option „Sprache“ auf dem Bildschirm, um die verfügbaren Sprachen durchzusehen:

Die Liste der verfügbaren Sprachen kann sich ändern und im Laufe der Zeit erweitern.

2. Längeneinheiten

Wählen Sie zwischen mm, Zoll oder keiner Angabe. Wenn keine Einheit ausgewählt ist, verwendet das System standardmäßig Millimeter.

3. Krafteinheiten

Wählen Sie zwischen Tonne, kN oder Tonnen, um die Einheit für die Kraftmessung festzulegen.

4. Kraft/Längeneinheiten

Konfigurieren Sie diese Einstellung als t/m, kN/m oder Tonnen/ft, um die Kraft pro Längeneinheit präzise zu messen.

5. Sigma-Einheiten

Zur Auswahl stehen kg/mm², N/mm² und psi (*1000) als Einheiten für die Sigma-Messung.

6. Achspositionswerte anzeigen

Diese Funktion zeigt die Achspositionen auf der numerischen Biege-Seite an.

• Wenn auf „Nein“ eingestellt, wird die Position der Achsen Y1, X und R während der Bewegungen des Balkens angezeigt.

• Wenn auf „Ja1“ eingestellt, werden die Positionen der Achsen (Y1, Y2, X und R) während ihrer jeweiligen Bewegungen angezeigt.

• Wenn auf „Ja2“ eingestellt, werden die Positionen der Achsen (Y1, Y2, X und R) ständig unter ihren jeweiligen Sollwerten angezeigt.

7. Grafische Teilseite anzeigen

Wenn auf „Ja“ eingestellt, wird diese Schaltfläche auf der Biege-Numerischen Seite für alle grafischen Teile angezeigt und ermöglicht den Zugriff auf die Grafikseite.

8. Seite L-Alpha Num anzeigen

Wenn auf „Ja“ eingestellt, ermöglicht dieser Parameter den Zugriff zum L-Alpha-Modus. Diese Schaltfläche wird dann auf der TouchProfile-Modus-Seite angezeigt.

9. Gebogenes Teil anzeigen

Dieser Parameter ermöglicht es dem Bediener, bei Aktivierung den Zustand des Werkstücks vor und nach der Biegung auf der Seite „Biegeabfolge“ anzuzeigen.

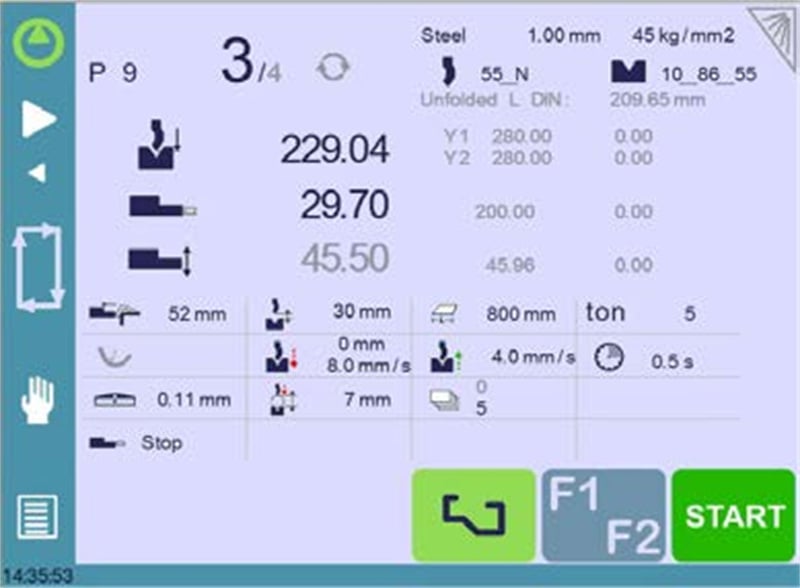

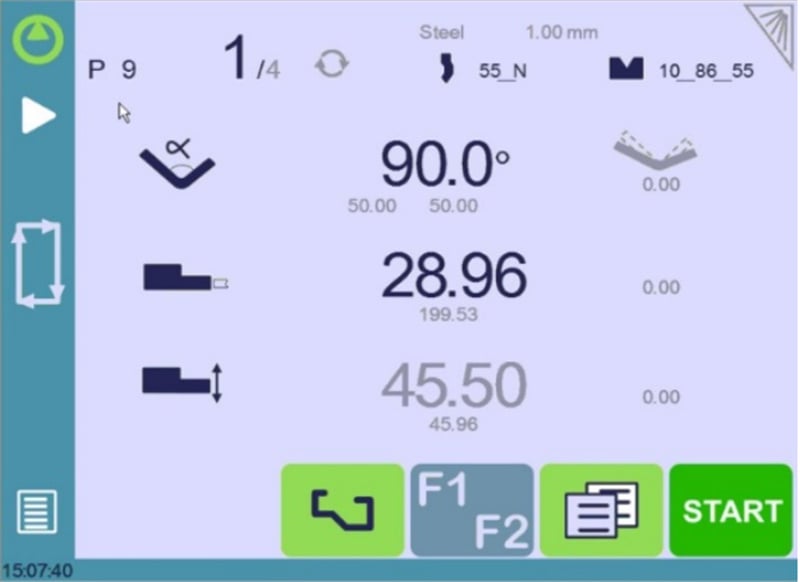

10. Numerische Biege-Seite

Beim ersten Start des CYBELEC CybTouch 12 ist die Anpassung der Anzeigeeinstellungen unerlässlich. Das System bietet einen Parameter, mit dem Sie festlegen können, wie Informationen auf der numerischen Biege-Seite dargestellt werden.

Durch die Auswahl von „Alles auf einer Seite“ können alle Parameter angezeigt werden, die sich auf Ihr Werkstück oder die Biegung beziehen – eine Funktion, die aufgrund der Bildschirmgröße ausschließlich dem CybTouch 12 vorbehalten ist.

Wenn dieser Parameter auf „Mehr Seiten“ eingestellt ist, wird diese Schaltfläche auf der numerischen Biege-Seite angezeigt und ermöglicht den Zugriff auf die unten gezeigte Sonderseite.

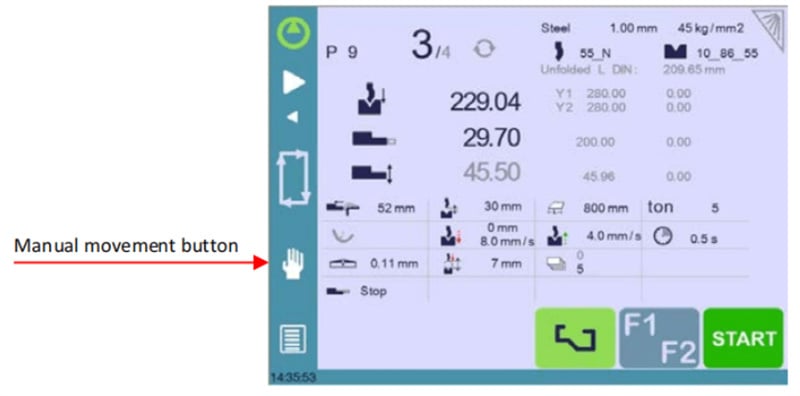

11. Manuelle-Schaltfläche anzeigen

Wenn dieser Parameter auf „Ja“ gesetzt ist, wird eine manuelle Schaltfläche auf der linken Bildschirmseite angezeigt, die direkten Zugriff auf die Seite „Manuelle Achsenbewegung“ gewährt.

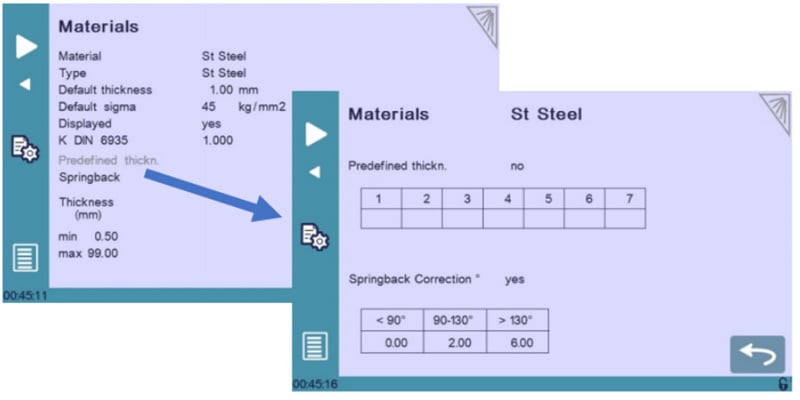

12. Materialien

Um mit dem CYBELEC CybTouch 12 zu beginnen und Ihre Materialien effizient zu verwalten, können Sie auf die Seite „Materialien“ zugreifen, auf der Sie die Standardeigenschaften anpassen oder neue Materialien konfigurieren können. Beachten Sie, dass der Zugriff auf diese Seite möglicherweise von den Parametereinstellungen Ihrer Maschine abhängt und ein Passwort der Stufe 2 erforderlich ist.

Auf der Seite „Materialien“ können Sie mehrere wichtige Angaben anzeigen und bearbeiten:

• Material: Aktuell ausgewähltes Material, z. B. Stahl.

• Standarddicke: Wird automatisch beim Erstellen eines neuen Teils basierend auf dem Material ausgewählt.

• Standard-Sigma: Zum Beispiel 45 für Stahl; wichtig für Berechnungen im Zusammenhang mit den Materialeigenschaften.

• Angezeigt: Gibt an, ob das Material zur Auswahl und Verwendung verfügbar ist.

• K DIN 6935: Ein Korrekturfaktor für die Berechnung der Zuschnittlänge gemäß DIN 6935. Beachten Sie, dass dieser Wert die Dicke in der Formel verändert.

• Vordefinierte Dicken: Sie können bis zu sieben verschiedene Dicken für das ausgewählte Material definieren.

• Dicke Min./Max.: Legt den zulässigen Bereich für die Materialdicke fest.

• Springback-Korrektur: Wird automatisch bei der Erstellung neuer Teile angewendet, mit einer anpassbaren Tabelle basierend auf dem Material.

Das System bietet drei vordefinierte Standardmaterialien: Stahl, Edelstahl und Aluminium. Sie können jedoch nach Bedarf problemlos weitere hinzufügen. Um ein neues Material hinzuzufügen:

• Blättern Sie durch die Liste und wählen Sie ein nicht konfiguriertes Material (z. B. Mater X) aus.

• Geben Sie die Eigenschaften des neuen Materials ein.

• Tippen Sie auf den Namen (z. B. Mater X), um die Tastatur einzublenden, und geben Sie den Namen des neuen Materials ein.

13. Springback-Korrektur

Um mit dem CYBELEC CybTouch 12 zu beginnen, ist die Beherrschung der Springback-Korrektur entscheidend für genaues Biegen. Jedes Material weist eine spezifische Berechnung für die Biegezugabe (BDC) auf, doch Abweichungen können auftreten. Passen Sie die Springback-Korrekturtabelle bei Bedarf anhand Ihrer Erfahrung an.

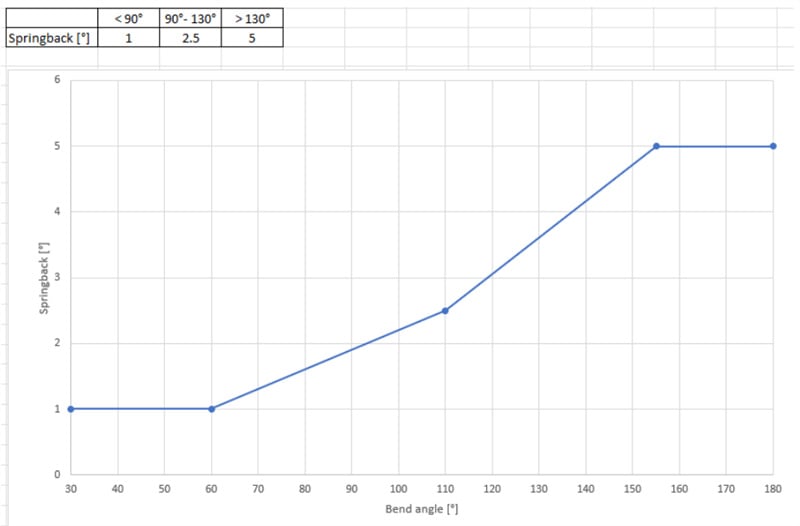

Sie können bis zu drei Korrekturen basierend auf dem Biegewinkel programmieren, wobei für Zwischenwerte eine lineare Interpolation erfolgt. Wenn beispielsweise das Ziel einen Biegewinkel von 135° ist, jedoch tatsächlich 139° erreicht werden, kann im Bereich >130° eine Korrektur von 4° eingegeben werden, um sicherzustellen, dass zukünftige Biegungen genau 135° betragen.

Diese Korrekturen werden automatisch angewendet; überprüfen Sie daher bei wiederholten Abweichungen außerhalb der Toleranz die Tabelle auf Fehler.

14. BDC-Korrektur

Um mit der CYBELEC CybTouch 12 zu beginnen, ist es wichtig, wesentliche Parameter wie die Korrektur des unteren Totpunkts (BDC) zu verstehen. Diese Anpassung wird kontinuierlich vorgenommen, erscheint jedoch nicht auf der Korrekturseite. Falls Sie unerwartete Ergebnisse feststellen, überprüfen Sie den Wert dieses Parameters. Sollten Ihre Biegungen außerhalb der Toleranz liegen, wenden Sie sich an einen Techniker, um den Balkenindexwert der Maschine zu prüfen.

15. RFLink

Wenn Sie mit dem CYBELEC CybTouch 12 beginnen, werden Sie feststellen, dass dieses Gerät mithilfe des RFLink-Dongles von Cybelec mit einem Laptop kommunizieren kann. Diese Funktion ist standardmäßig deaktiviert und wird bei jedem Neustart zurückgesetzt; sie wird hauptsächlich von Technikern während der Maschineninitialisierung genutzt.

16. Indexierung löschen

Wenn diese Funktion aktiviert ist, wird der Index gelöscht und die Maschine sucht nach den Referenzmarken – genau wie beim Einschalten der Stromversorgung – sodass der Bediener seine Maschine neu indexieren kann, ohne sie ausschalten zu müssen.

17. USB-Explorer

Wenn dieser Parameter auf „Ja“ gesetzt ist, kann über die Seite „USB-Transfer“ auf den USB-Stick zugegriffen und in bestimmte Ordner navigiert werden. (Siehe USB-Transfer)

Wenn dieser Parameter auf „Nein“ gesetzt ist, werden alle Daten (Werkzeuge, Teile) beim Exportieren von Dateien in einen Ordner namens „dataCybT“ im Stammverzeichnis des USB-Sticks gespeichert. Falls Sie Dateien importieren möchten, stellen Sie sicher, dass sich die Daten in diesem gleichen Ordner befinden.

18. Standard-Retraktion

Beim ersten Einsatz des CYBELEC CybTouch 12 ist es wichtig, die Funktion zum Zurückziehen der Anschlagvorrichtung zu verstehen. Dieser Parameter legt den Standardwert in den zusätzlichen Biegeparametern fest, der aktiviert wird, wenn ein Zurückziehen erforderlich ist.

Im grafischen Modus berechnet das System diesen Wert automatisch; Sie können ihn jedoch manuell anpassen, um bei Ihren Vorgängen eine präzise Steuerung zu gewährleisten.

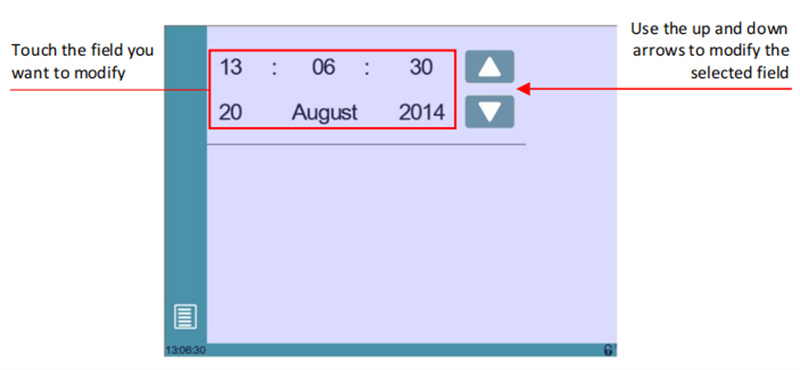

19. Uhrzeit einstellen

Ermöglicht dem Benutzer, Uhrzeit und Datum auf dem CybTouch einzustellen.

20. Versetzte Klemmstelle-Funktion

Wenn dieser Parameter auf „Ja“ gesetzt ist, steht die Funktion „Versetzte Klemmstelle“ in den zusätzlichen Biegeparametern zur Verfügung.

21. Helligkeit xx % Eco xx %

Hier kann die Bildschirmhelligkeit für den Normalmodus und den Eco-Modus festgelegt werden:

• Tippen Sie auf den Modus, dessen Helligkeit Sie anpassen möchten.

• Verwenden Sie die tasten zum Einstellen der Helligkeit.

22. Programmzähler-Modus

Sie können ihn so einstellen, dass er „aufwärts“ bis zu Ihrer gewünschten Zahl oder „abwärts“ bis Null zählt. Der Zyklus wird automatisch gestoppt, sobald die Gesamtanzahl erreicht ist, und der Zählerwert wird beim Herunterfahren des Systems automatisch gespeichert.

23. L zuerst anzeigen

Um mit dem CYBELEC CybTouch 12 zu beginnen, müssen Sie den Eingabemodus für die Hinteranschlag-Daten konfigurieren. Stellen Sie ihn auf „ja“ ein, um die Flanschlänge für Außenmaße anzuzeigen, oder auf „nein“, um die Hinteranschlag-Position in Millimetern für Innenmaße anzuzeigen.

Die Auswahl von „niemals“ trennt die Position von den Änderungen des Biegewinkels; dies ist die Standardeinstellung. Ein vollständiger Reset stellt die Einstellungen auf die Werkseinstellungen zurück. Beachten Sie, dass dieser Modus für grafische Teile nicht verfügbar ist.

24. Neuberechnung beim Produktladen deaktivieren

Bei der Inbetriebnahme des CYBELEC CybTouch 12 ist es wichtig, die Neuberechnung der Achsenpositionswerte beim Laden eines Werkstücks zu steuern, insbesondere wenn sich die Werkzeugabmessungen oder die Einstellungen der Anschlagvorrichtung geändert haben. Standardmäßig ist diese Neuberechnung deaktiviert; für eine feine Justierung des Programms wird jedoch die Verwendung von Korrekturen empfohlen.

25. Indexierhilfen

Bei der Inbetriebnahme des CYBELEC CybTouch 12 kann die Aktivierung der Indexierhilfen entscheidend sein. Diese Funktion zeigt während der Balkenindexierung ein Popup-Fenster bei Fehlern an, unterbricht den Zyklus, um eine endlose Aufwärtsbewegung zu verhindern, und leitet den Benutzer gegebenenfalls an, den Balken manuell abzusenken – so wird ein reibungsloser Betrieb gewährleistet.

26. Balkenstopps während der Rückzugphase

Wenn aktiviert, stoppt der Balken beim Pinch-Point während des Rückzugs der Anschlagvorrichtung. Wenn deaktiviert, verlangsamt sich der Balken leicht, führt aber das Biegen fort, während die Anschlagvorrichtung zurückfährt.

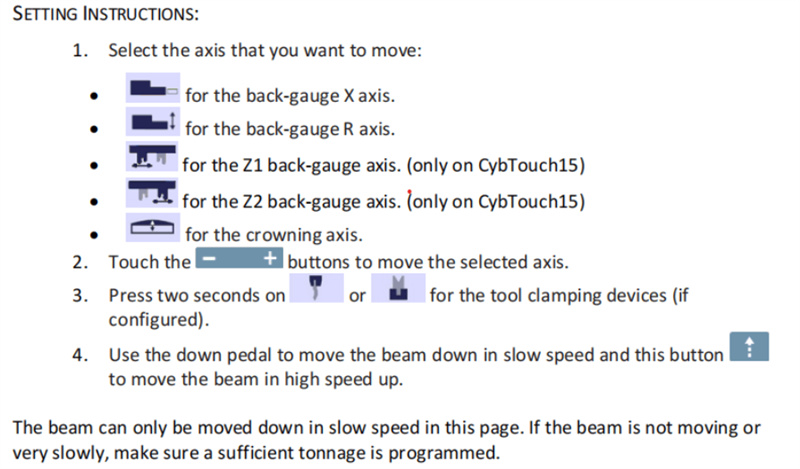

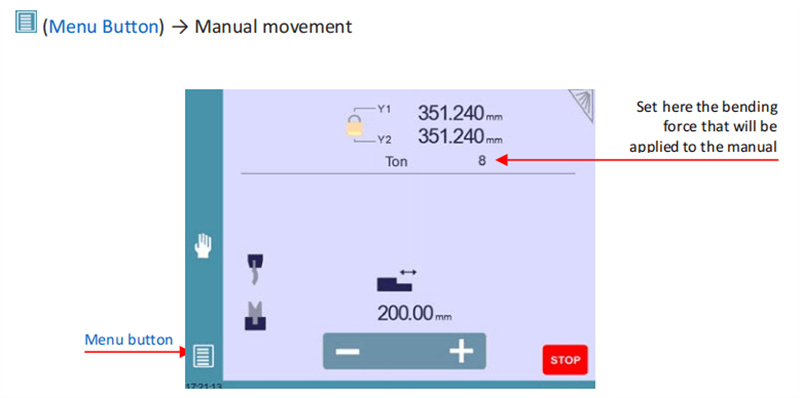

Manuelle Achsenbewegung

Im Rahmen der Maschineneinrichtung ist es manchmal erforderlich, die Achsen manuell zu bewegen, beispielsweise beim Wechseln der Werkzeuge. Dies kann auf dieser Seite erfolgen.

Desynchronisierte Traverse

Um mit dem CYBELEC CybTouch 12 zu beginnen, entsperren Sie das Vorhängeschloss, um Y1 oder Y2 separat mit niedriger Geschwindigkeit auszuwählen und zu bewegen. Diese Funktion ermöglicht eine einfache Neuausrichtung einer desynchronisierten Traverse zur Tischplatte. Sobald das Vorhängeschloss geöffnet ist, wird automatisch die obere Y-Achse ausgewählt, sodass Sie diese mit dem Abwärtspedal absenken können, um die Traverse auszurichten.

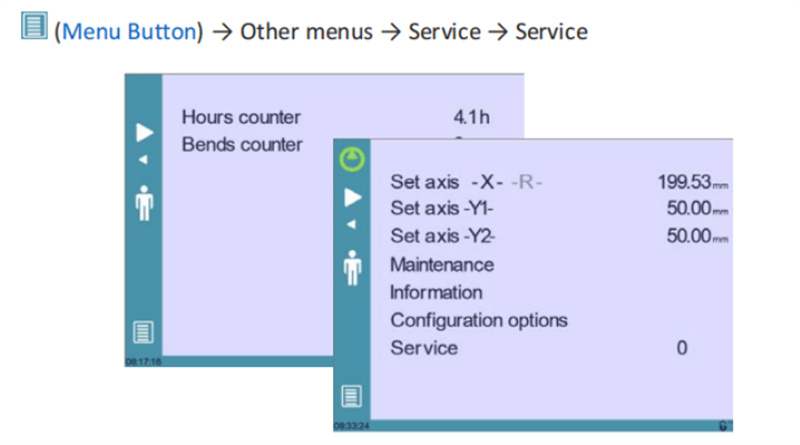

Serviceseite

1. Achse einstellen

Ermöglicht dem Bediener, die Position der Anschlagvorrichtung (Achsen X und R) sowie der Traverse (Achsen Y1 und Y2) manuell anzupassen.

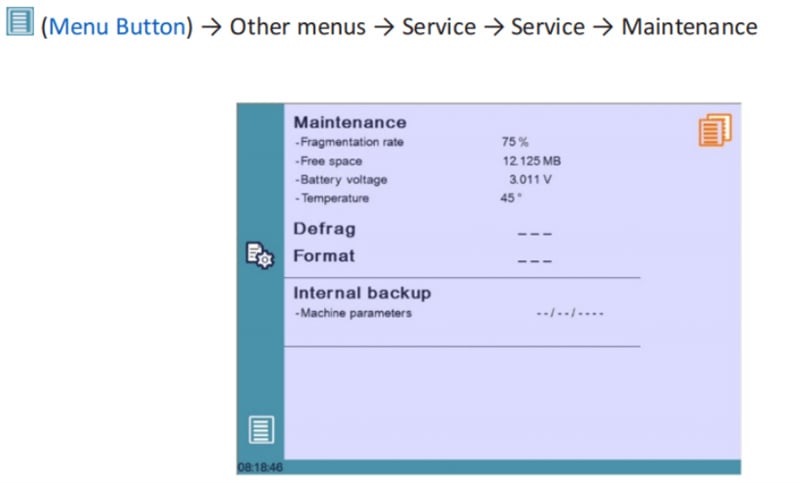

2. Wartung

Die Wartungsseite zeigt den Hardwarestatus des CybTouch an und ermöglicht es dem Bediener, verschiedene Wartungsmaßnahmen durchzuführen.

Alle nachfolgenden Aktionen erfordern Zugangscodes und dürfen ausschließlich von Technikern oder auf deren Anforderung hin ausgeführt werden.

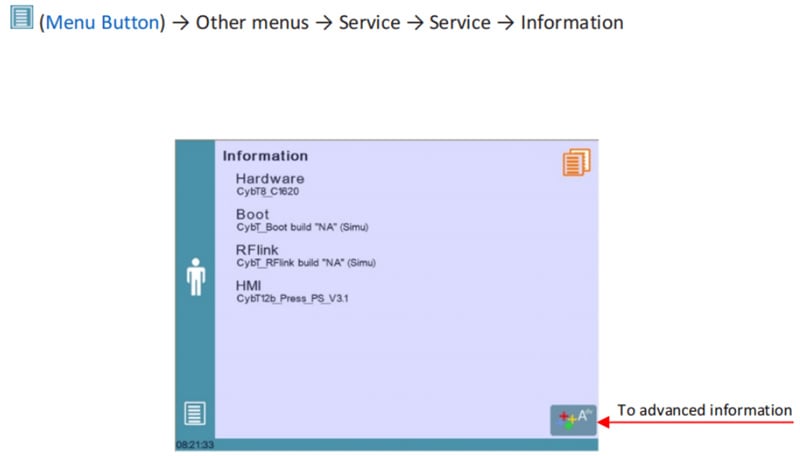

3. Informationen

Die Informationsseite zeigt die Namen und Versionen der auf dem CybTouch installierten Software an. Durch Drücken der Schaltfläche „Erweitert“ werden detailliertere Informationen angezeigt.

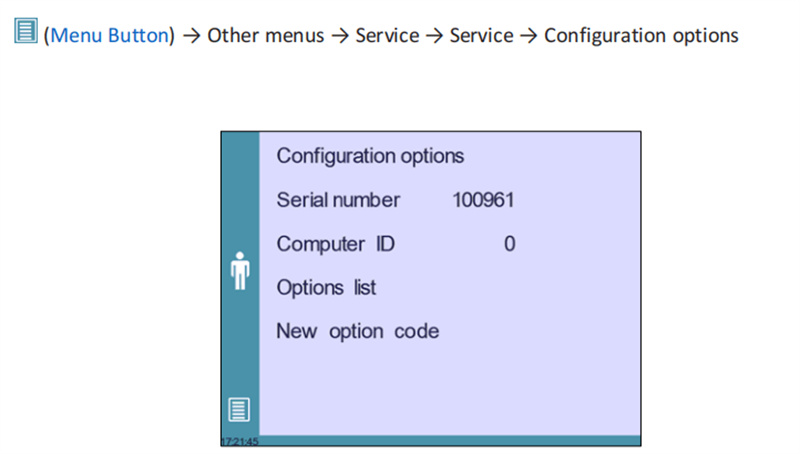

4. Konfigurationsoptionen

• Seriennummer

Die Seriennummer ist für die Einrichtung unverzichtbar und ist mit den Maschinenoptionen verknüpft. Eine Änderung kann zum Verlust der installierten Optionen führen.

• Computer-ID

Jede Einheit besitzt eine eindeutige Computer-ID, die zusammen mit der Seriennummer eine eindeutige Maschinenidentifizierung gewährleistet.

• Optionsliste

Ein gelber Popup zeigt alle installierten Optionen an und hilft Ihnen dabei, die verfügbaren Funktionen zu verfolgen.

• Neuer Optionscode

Geben Sie einen Code im Format ABC-DEF-GHI-JKLM ein, um neue Optionen hinzuzufügen. Wenden Sie sich bei Fragen an einen Techniker oder den Hersteller.

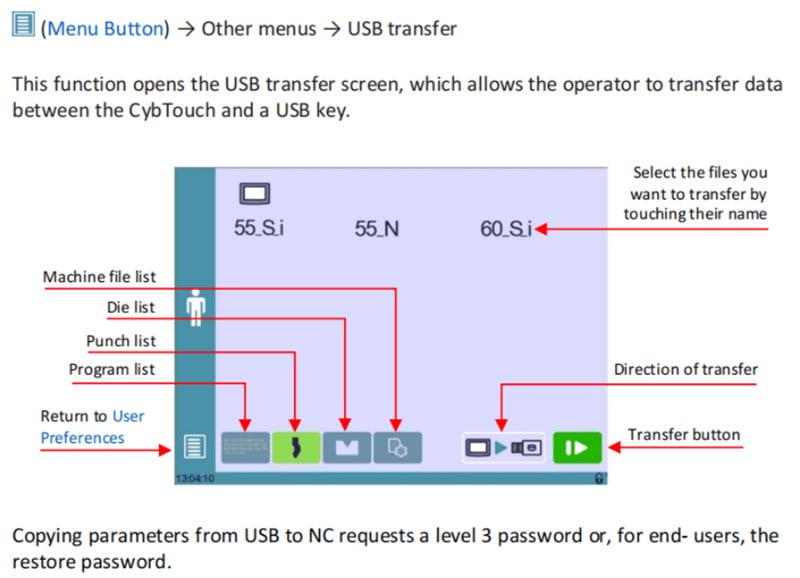

USB-Übertragung

Um einen reibungslosen Dateitransfer mit dem CYBELEC CybTouch 12 sicherzustellen, beachten Sie bitte folgende Vorsichtsmaßnahmen:

• USB-Kompatibilität: Verwenden Sie USB-Sticks vom Typ „Memory Stick“. Obwohl USB-3.0-Sticks, die USB-2.0-kompatibel sind, in der Regel funktionieren, können die Ergebnisse variieren. Vermeiden Sie CDs und externe Festplatten (HDDs).

• Fehlerbehebung: Falls ein USB-Stick nicht kompatibel ist, wechseln Sie zu einem anderen.

Tipps für schnelle Übertragung:

1. Dedizierter USB-Stick: Verwenden Sie einen USB-Stick ausschließlich für CybTouch-Dateiübertragungen.

2. Dateianzahl begrenzen: Weniger Dateien beschleunigen die Übertragung.

3. Zeichenbegrenzung: Halten Sie die Pfadlänge der Dateien unter 255 Zeichen.

Indem Sie diese Schritte befolgen, können Sie problemlos mit dem CYBELEC CybTouch 12 beginnen.

Fazit

Eine ordnungsgemäße Einrichtung des CYBELEC CybTouch 12 ist entscheidend, um das volle Potenzial Ihrer Abkantpresse auszuschöpfen. Durch sorgfältige Beachtung der empfohlenen Installations- und Konfigurationsschritte stellen Sie einen reibungslosen und zuverlässigen Maschinenbetrieb sicher – wodurch das Risiko von Fehlern verringert, Ausfallzeiten minimiert und die Grundlage für eine konsistente Leistung gelegt wird. Regelmäßige Wartung sowie die Einhaltung bewährter Betriebspraktiken verlängern zudem die Lebensdauer Ihres Systems und tragen nachhaltig zur Produktivität bei.

Das Verständnis der Systemfunktionen sowie eventueller versionsbezogener Besonderheiten ermöglicht es Ihnen, den CybTouch 12 mit größerer Sicherheit und Effizienz zu bedienen, wodurch Störungen minimiert und Ihre Biegeprozesse optimiert werden.

Falls Sie Fragen haben oder weitere Unterstützung benötigen, steht Ihnen unser Support-Team gerne zur Verfügung. Nutzen Sie unbedingt unsere umfangreiche Dokumentationsbibliothek, um zusätzliche Einblicke und detaillierte Anleitungen zur optimalen Nutzung Ihrer Maschine zu erhalten. Ob Sie Einstellungen präzise anpassen oder Probleme beheben – wir begleiten Sie bei jedem Schritt.
