Ohledně stupňů volnosti průmyslových robotů
V dnešní éře automatizované výroby, chytrých továren a flexibilních výrobních linek se průmyslové roboty staly „trumfovou kartou“ pro podniky, které chtějí zvýšit efektivitu výroby a přesnost výrobního procesu. Pojem „stupeň volnosti“ se často objevuje při výběru průmyslových robotů, avšak mnoho uživatelů nových v oblasti průmyslové automatizace je stále zmatené jeho významem. Co tedy jsou stupně volnosti u průmyslových robotů? Je vždy lepší mít více stupňů volnosti? Tento článek podrobně rozebere definici stupňů volnosti, jejich vliv na výkon, typické aplikační scénáře a odpoví na klíčovou otázku: Je vždy lepší mít více stupňů volnosti?
Co jsou stupně volnosti u průmyslových robotů?
U průmyslových robotů se stupně volnosti obvykle vztahují k počtu prostorových směrů, ve kterých se robot může pohybovat nezávisle, tedy k počtu os, po nichž se koncový efektor robota (např. svařovací hořák, kleště atd.) může pohybovat nebo otáčet nezávisle v trojrozměrném prostoru.

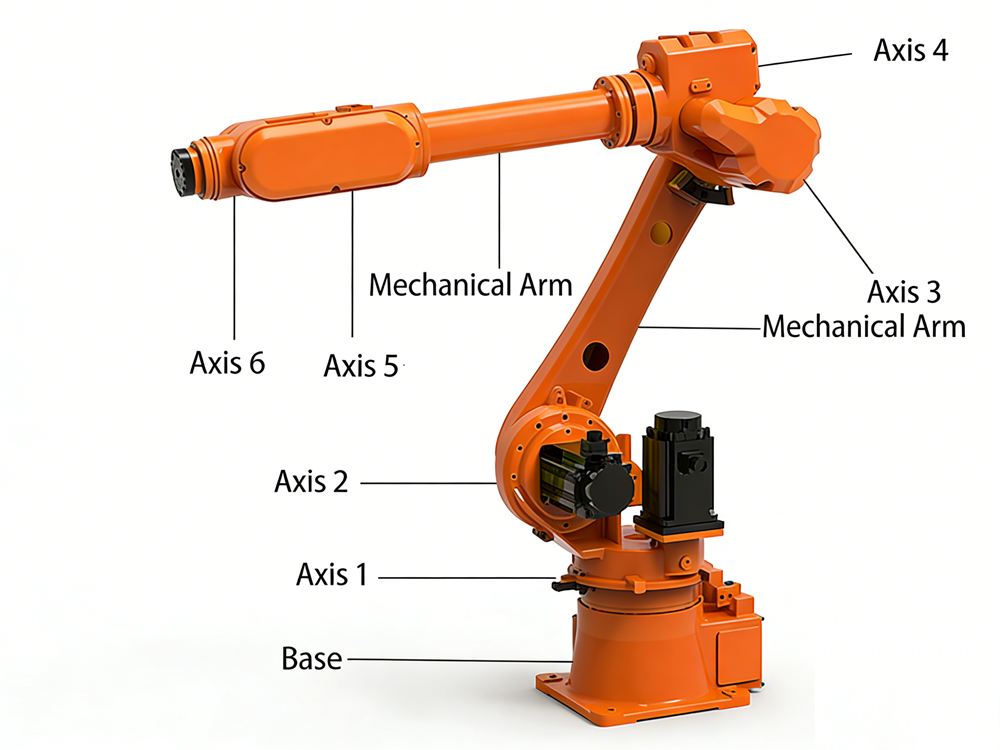

Typický šesti-osový robot má 3 stupně volnosti pro posuvné pohyby a 3 stupně volnosti pro otáčivé pohyby, čímž umožňuje flexibilní provoz v celém pracovním prostoru.
Čtyřosové roboty jsou zaměřeny spíše na vysokorychlostní a přesné operace v rámci vodorovné roviny.
Roboty se třemi stupni volnosti (DOF) se také vyznačují výbornými vlastnostmi při lehkém třídění.
Klíčový bod: Větší počet stupňů volnosti neznamená nutně lepší výkon; výběr musí být přizpůsoben konkrétnímu úkolu a provoznímu scénáři.
Vliv stupňů volnosti na výkon robota
1. Flexibilita úkolů
Nízký počet stupňů volnosti (1–3 osy): vhodné pro jednoduché dráhy, např. manipulaci a třídění; jednoduchá řídicí logika a nízké náklady na údržbu.
Vysoký počet stupňů volnosti (4–6 os): Schopnost přizpůsobit se složitějším dráhám a prostorovým úpravám polohy, například při natírání automobilů a přesném svařování.
2. Přesnost řízení a tuhost konstrukce
Vysoký počet stupňů volnosti znamená více pohyblivých kloubů, což klade vyšší nároky na algoritmy řízení a servosystémy. Jinak může dojít k akumulaci chyb a problémům s dynamickou stabilitou, které negativně ovlivní provozní přesnost.
3. Náklady a složitost systému
Každý další stupeň volnosti obvykle zvyšuje náklady o 15 až 30 %.
Složitější systémy znamenají současný nárůst obtížnosti programování i nákladů na údržbu, čímž se zvyšují nároky na personál provádějící údržbu.
Komplexní analýza scénářů využití stupňů volnosti
Roboti se šesti osami: Univerzální nástroj v automobilovém průmyslu

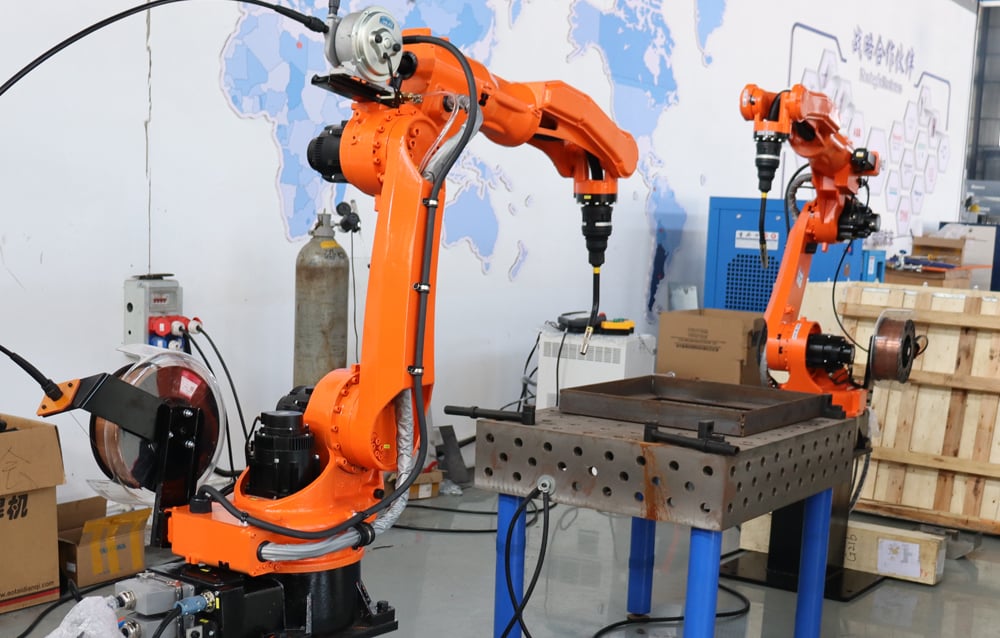

Šestiosé roboty se díky své vynikající pružnosti a schopnosti pokrývat prostor používají široce při svařování, nanášení lepidel a montážních úkolech v automobilovém průmyslu. Například při svařování karosérií automobilů výrazně zvyšují víceúhlové provozní možnosti šestiosých robotů jakost i účinnost svařování.
Čtyřosé roboty: odborníci na přesnost v elektronickém průmyslu
Čtyřosé roboty se vyznačují při vkládání elektronických součástek a montáži čipů. Jejich vysoká opakovatelnost a rychlost odezvy v horizontální rovině je činí preferovanou volbou pro malosériovou přesnou výrobu.
Roboty se třemi stupni volnosti (DOF): vysoce účinné nástroje pro balení potravin
Tří-DOF roboty s paralelní konstrukcí se vyznačují v potravinářském a farmaceutickém balicím průmyslu díky svým ultra-vysokorychlostním pohybům. Ačkoli počet stupňů volnosti je nízký, jejich výhody jsou vysokofrekvenčních operacích výrazné.
Je vždy lepší mít více stupňů volnosti? Klíčová je pečlivá volba
I když vysoký počet stupňů volnosti poskytuje robotům větší flexibilitu, současně s sebou přináší řadu skrytých rizik:
Funkční redundance: Nasazení šesti- nebo sedmiosých robotů pro jednoduché úkoly typu „zachyť a umísti“ vede k plýtvání zdroji.
Zvýšená složitost řízení: I když sedmiosé roboty dokáží „napodobovat lidské pohyby“ za účelem vyhýbání se překážkám, výpočet jejich inverzní kinematiky se stává mnohem složitějším.
Vysoké náklady na údržbu: Každý další kloub zvyšuje pravděpodobnost poruchy, což znamená vyšší náklady na údržbu a vyšší riziko prostojů.
Závěr: Větší počet stupňů volnosti není nutně lepší; klíčovým principem je přizpůsobení konkrétnímu scénáři úkolu. Shrnutí: Výběr správného počtu stupňů volnosti odemyká maximální potenciál robota. Počet stupňů volnosti průmyslového robota určuje jeho rozsah pohybu, pružnost a schopnost přizpůsobit se složitým prostředím. Správná konfigurace stupňů volnosti může nejen optimalizovat výrobní procesy, ale také ovlivnit náklady a zlepšit stabilitu výrobní linky.
Pokud vybíráte robotické zařízení pro inteligentní transformaci vaší továrny, pamatujte si: nejdražší stupeň volnosti není nutně ten nejvhodnější; naopak nejefektivnější je ten stupeň volnosti, který nejlépe odpovídá danému úkolu!
