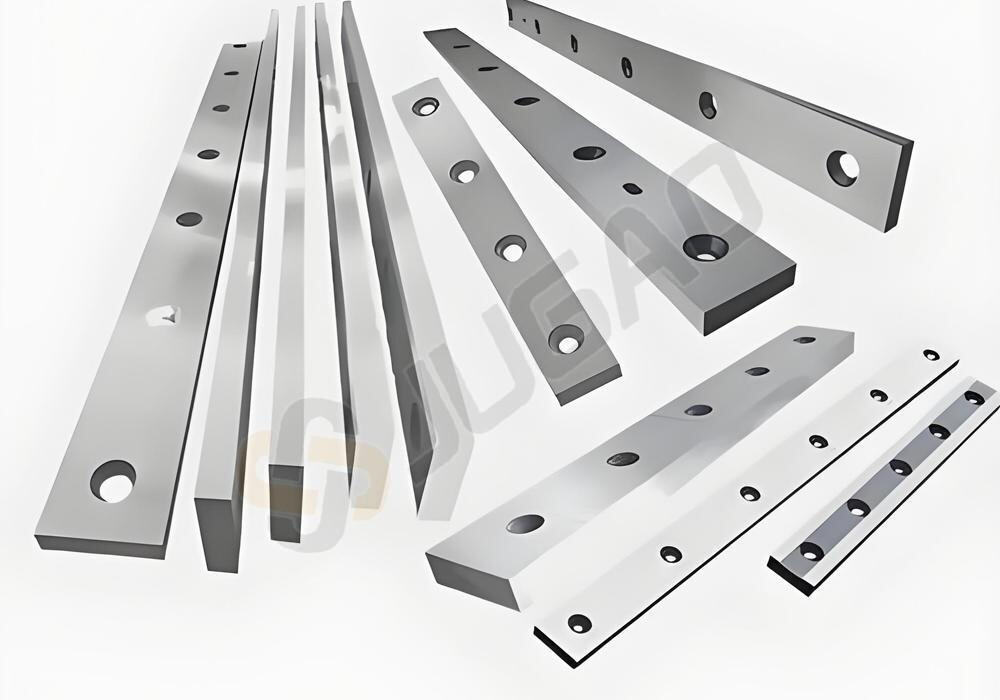

أهمية شفرات آلات القص وكيفية اختيارها
شفرات آلة القص هي واحدة من المكونات الأساسية لآلة القص، وتحدد بشكل مباشر أداء القص، وجودة المعالجة، والكفاءة الإنتاجية، وعمر المعدات. تلعب جودة الشفرة دورًا حاسمًا في نتائج الإنتاج في الصناعات مثل معالجة الصفائح المعدنية، وتصنيع الآلات، والسيارات، وتصنيع الأجهزة المنزلية، والبناء. دعونا نلقي نظرة أقرب على أهمية شفرات آلة القص.
1. أهمية شفرات القص
1) العوامل الرئيسية التي تحدد جودة القص
شفرة حادة ذات صلابة مناسبة تضمن سطح قص ناعمًا خاليًا من الشوائب والشقوق.
سوف تؤدي المواد الرديئة للشفرة أو التآكل الشديد إلى:
شوائب قص مفرطة
حواف الصفيحة مشوهة
معدلات مرتفعة لرفض قطع العمل
تؤثر بشكل مباشر على جودة خطوات المعالجة اللاحقة مثل اللحام، والثني، والطلاء.
2) التأثير على استقرار المعدات
شفرات التآكل المنخفض تفتقر إلى القوة:
تنكسر بسهولة أثناء القص.
هذا يتسبب في اهتزاز كبير وتأثير غير طبيعي.
في الحالات الشديدة، يمكن أن يتسبب ذلك في تلف المكونات الحرجة مثل حامل الشفرة والأسطوانة.
تحمي الشفرات عالية الجودة هيكل القص بشكل فعال وتمدّد عمره الافتراضي.
3) تحديد كفاءة الإنتاج وتكاليف التشغيل
تمدد الشفرات المتينة دورة الاستبدال وتقلل من وقت التوقف. وتقلل الشفرات الحادة من مقاومة القص وترفع سرعة القطع، وبالتالي تحسين الطاقة الإنتاجية.
يزيد الاستبدال المتكرر للشفرات من:
توقف الإنتاج
تكاليف العمالة والتشغيل
تكاليف الإصلاح
4) مرتبط مباشرةً بأداء الشركة
على الرغم من أن شفرات القص عالية الجودة قد تكون أكثر تكلفة عند الشراء، إلا أنها:
أداء قطع ممتاز، ويقلل من الهالك. عمر افتراضي طويل، ويوفّر تكاليف الاستبدال.
تقليل أعطال المعدات وتكاليف الصيانة.
إنه مكون رئيسي يتطلب استثمارًا لمرة واحدة وفوائد طويلة الأجل.
5) تلبية احتياجات العمليات والمواد المختلفة
تتطلب المواد المختلفة (الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الألومنيوم، الفولاذ عالي القوة، إلخ)، والسمك، والعمليات (القص البارد، القص الساخن) استخدام مادة شفرة مناسبة.
يضمن الاختيار العقلي للشفرة الدقة والموثوقية في القص، ويُلبّي الاحتياجات التصنيعية الشخصية للعملاء.
مقارنة بدور الشفرة في النظام الكامل للقص:
| المكونات | الوظائف الرئيسية | هل هو مهم؟ |
| هيكل آلة القص الرئيسي | يوفر الدعم والنقل | هامة |
| النظام الهيدروليكي/نظام الدفع | يوفر قوة القطع | هامة |
| الشفرات (الشفرة العلوية والسفلية) | يُكمل مباشرةً عملية القطع | المكون الأساسي |
| نظام التحكم | يتحكم في إيقاع وطول القطع | هامة |
| جهاز التموضع | تغذية دقيقة للمواد | أهمية ثانوية |
شفرة آلة القص هي المكون التنفيذي المباشر لعملية "القص". بدون شفرة جيدة، لا يمكن ضمان تأثير المعالجة النهائي بغض النظر عن مدى تقدم الأنظمة الأخرى.
2. عواقب تجاهل جودة الشفرة
غالبًا ما يؤدي تجاهل جودة شفرة القص إلى سلسلة من العواقب الخطيرة، لا سيما التأثير على أداء القص فحسب، بل أيضًا تسبب تلف المعدات، وانخفاض كفاءة الإنتاج، بل وحتى مخاطر السلامة. وتتمثل العواقب الرئيسية لتجاهل جودة الشفرة في الآتي:
1) العوامل الرئيسية التي تحدد جودة القص
انخفاض الحدة وعدم كفاية الصلابة: تكون القطع متقطعة وغير متساوية، مما يستدعي قصًا متكررًا.
ارتداء مفرط للشفرة: نتوءات كبيرة وسطح قطع خشن.
انكسار أو تشقق الشفرة: تمزق حواف الصفيحة، أو تنثني، ثم تُصبح غير صالحة للاستخدام.
عدم التوافق بين مادة الشفرة والمادة المراد قصها: تلتصق المادة الصفيحية، أو تتشقق، أو تشوه بالقص.
النتيجة: تؤثر بشكل خطير على جودة المنتج، مما يؤدي إلى إعادة العمل، والمرتجعات، وشكاوى العملاء.
2) زيادة خطر فشل المعدات وتلفها
تتسم الشفرات ذات الجودة المنخفضة بنقص في المرونة، وتصبح هشة وسهلة الكسر، مما ينقل صدمة القص إلى هيكل الجهاز.
يمكن أن يؤدي الاستخدام المطول للشفرات البالية إلى تعريض المعدات لأحمال غير طبيعية.
يمكن أن تسبب حواف الشفرات غير المنتظمة أو المشوهة ما يلي:
قوة غير منتظمة على حامل الشفرة
تآكل غير منتظم في قضيب المكبس أو عمود الشفرة
تسخين غير طبيعي في النظام الهيدروليكي
النتيجة: تقصير عمر المعدات، وزيادة تكاليف الإصلاح، وفي الحالات الشديدة، توقف المعدات عن العمل.
3) انخفاض كبير في الإنتاجية
استبدال الشفرات بشكل متكرر: زيادة وقت التوقف والتكاليف الصيانة
مقاومة قص عالية: سرعات قطع أبطأ وقدرة إنتاجية مخفضة
مشاكل جودة متكررة: تتطلب معالجة ثانوية أو التخلص منها كخردة، مما يُبطئ الإنتاج
النتيجة: قدرة إنتاج محدودة، وتأخير في التسليم، وانخفاض رضا العملاء وسمعة الشركة.
4) زيادة تكاليف التصنيع
الشفرات منخفضة الجودة، على الرغم من رخصها، لها عمر قصير وتتطلب استبدالًا متكررًا.
هذا يؤدي إلى زيادة الصيانة وهدر المواد واستهلاك أكبر للطاقة.
يمكن أن تتجاوز التكاليف غير المباشرة الاستثمار في الشفرات عالية الجودة.
النتيجة: "توفير المال على الشفرات وخسارة المال على خط الإنتاج" — خطأ مكلف.
5) زيادة مخاطر السلامة
يمكن أن تنطلق شفرة مكسورة وتصيب شخصًا.
يمكن أن يتسبب القص غير الخاضع للتحكم في انزلاق الورقة أو ارتدادها، مما يعرض سلامة المشغل للخطر.
تزداد مخاطر الحوادث بسبب الشفرات غير المستقرة أو المشوهة.
النتيجة: يمكن أن تؤدي انتهاكات السلامة إلى المسؤولية القانونية وحتى تعليق الإنتاج.
التوصية:
من الأفضل اختيار علامة تجارية موثوقة أو مورد شفرات حاصل على شهادات جودة.
اختر شفرات مناسبة من حيث المادة والمواصفات بناءً على المادة المراد قصها والمعدات المستخدمة. تحقق بانتظام من تآكل الشفرة واستبدلها في الوقت المناسب.
تجنب استخدام الشفرات البالية لتقليل الخسائر.
3. كيفية اختيار شفرة القص المناسبة؟
يُعد اختيار شفرة القص المناسبة أمراً بالغ الأهمية لضمان جودة القص، وتحسين كفاءة الإنتاج، وتمديد عمر المعدات. ويجب أخذ عدة عوامل بعين الاعتبار عند اختيار شفرة القص، مثل نوع المادة المراد قصها، وسماكة القص، وتكرار الاستخدام، ونوع المعدات. فيما يلي دليل منهجي وعملي لاختيار شفرات القص:
1) حدد المادة المراد قصها.
تتطلب المواد المختلفة أداءً مختلفاً للشفرات، وهي الخطوة الأولى في اختيار الشفرة.
جدول تحليل الاختيار:
| مواد القص | مواد شفرة موصى بها | المميزات |
| فولاذ كربوني عادي (Q235، Q195) | T10، 9CrSi | منخفض التكلفة، صلابة معتدلة |
| فولاذ منخفض ومتوسط السبائك (Q345، 16Mn) | 6CrW2Si، Cr12MoV | عالي القوة، مقاومة تآكل ممتازة |
| فولاذ مقاوم للصدأ (304، 201، إلخ) | Cr12MoV، SKD11 | عالي الصلابة، مقاوم للتآكل |
| فولاذ عالي القوة، ورقة فولاذ سيليكون | SKD11، فولاذ ميتالورجيا المساحيق (ASP23) | يُقاوم التشقق والتآكل |
| نحاس، ألومنيوم، سبائك الألومنيوم | T8، T10 | لا تلف في المواد، تكلفة منخفضة |
| قص ساخن (لوح مدرفل على الساخن) | H13 | يُقاوم إجهاد الحرارة والقص عند درجات الحرارة العالية |
2) تحديد سمك القص وتكراره
جدول تحليل الاختيار:
للألواح الرقيقة (<3 مم)، يمكن استخدام شفرات تقليدية مثل T10 و9CrSi.
بالنسبة للألواح المتوسطة والسميكة (3-8 مم)، يُوصى باستخدام Cr12MoV.
بالنسبة للألواح السميكة أو عالية المقاومة (>8 مم)، يُوصى باستخدام مواد عالية المقاومة مثل SKD11 وASP23.
تكرار الاستخدام:
القص منخفض التردد → اقتصادي عالي: يمكن استخدام T10 أو 9CrSi.
القص متوسط التردد → اقتصادي عالي: يمكن استخدام 6CrW2Si أو Cr12MoV.
لقص عالي التردد وعالي المقاومة → يناسب أكثر SKD11 المقاوم للتآكل أو فولاذ ميتالورجيا المساحيق.
3) مطابقة نموذج آلة القص
| أنواع آلات القص | المواد المقترحة للشفرات | الوصف |
| آلة القص الميكانيكية | T10، 9CrSi | مواد ميسورة التكلفة وكافية لأداء العمل |
| آلة قص هيدروليكية | Cr12MoV، 6CrW2Si | مطلوبة ثباتية القص وعمر طويل |
| آلة حلاقة cnc | SKD11، ASP23 | مطلوبة الدقة العالية والاستقرار الجيد |
| ماكينة القص الساخن | H13 | مطلوبة مقاومة درجات الحرارة العالية ومقاومة التشقق الحراري |
4) مراعاة كل من التكلفة والعمر الافتراضي
| المواد | يكلف | عمر | التطبيقات |
| T10 | ★ | ★★ | القص العام، تطبيقات ذات تردد منخفض |
| 9CrSi | ★★ | ★★★ | تطبيقات متوسطة التردد للصفائح الفولاذية العادية |
| Cr12mov | ★★★ | ★★★★ | الفولاذ المقاوم للصدأ، قص ثقيل |
| SKD11 | ★★★★ | ★★★★★ | فولاذ عالي القوة، قص دقيق |
| ASP23 | ★★★★★ | ★★★★★★ | التصنيع عالي الجودة، الإنتاج بكميات كبيرة |
التوصية:
إذا كانت ميزانيتك قصيرة الأجل محدودة، فاختر موادًا فعالة من حيث التكلفة. للإنتاج طويل الأجل والمستقر، اختر مواد متينة.
4. ملخص
1) أهمية شفرات القص
تحدد جودة القص: تؤثر على نعومة ودقة حافة القطع
حماية هيكل المعدات: يطيل عمر الجهاز ويقلل من الأعطال
تحسين الإنتاجية: يقلل من تبديل الشفرات ويزيد من سرعة القص
خفض التكلفة الإجمالية: يقلل من التكاليف الخفية مثل توقف التشغيل، والنفايات، والإصلاحات
التكيف مع الاحتياجات المتنوعة: يتكيف مع مهام القص لمختلف المواد والعمليات
2) خطوات الاختيار العملية
يؤكد نوع وصلابة مادة القص
يؤكد مدى سماكة القص
يؤكد تردد القص والوقت التشغيلي المستمر
يؤكد طراز آلة القص وطريقة التشغيل
يقارن عمر الشفرة بالتكلفة المخططة
يختار المنتجات من شركات مصنعة ذات سمعة جيدة، ومُعالَجة حرارياً، ومعتمدة الجودة
