كيفية اختيار أفضل آلة لف الصفيح؟
يتطلب اختيار آلة لف الصفيح المثلى النظر بشكل شامل في احتياجات إنتاج شركتك، وخصائص الصفيح، والميزانية. يعتمد اختيار آلة لف الصفيح الأنسب على أخذ ثلاثة عوامل رئيسية بعين الاعتبار: ما الذي سيتم لفه، وكيفية لفه، وكمية اللف. فيما يلي، سأقدم تحليلًا مفصلًا لهذه النقاط الرئيسية.
1. تحديد متطلبات المعالجة (الأهم):
نوع المادة: الفولاذ الكربوني/الفولاذ المقاوم للصدأ/سبائك الألومنيوم (إن حد الخضوع للمواد المختلفة يؤثر على اختيار الآلة ومتطلبات القوة).
نطاق السُمك (من الأقل إلى الأكبر) وعرض اللوحة (الحد الأقصى للعرض القابل للمعالجة).
القطر الداخلي المطلوب كحد أدنى (الحد الأدنى للقطر عند التشكيل على هيئة أنابيب/ملفات).
حجم الإنتاج: قطعة واحدة، إنتاج عالي الحجم/دفعة صغيرة، إنتاج متنوع بكميات كبيرة/معالجة متقطعة (يؤثر على الحاجة إلى التحكم العددي CNC والأتمتة).
تحدد هذه المعاملات السعة التحميلية المثلى لآلة ثني الصفائح، وقطر الأسطوانة، والطول، من بين المواصفات الأساسية الأخرى.
1) الاختيار بناءً على خصائص الصفيحة
– سُمك الصفيحة
الصفائح الرقيقة (1-6 مم): تُستخدم عمومًا آلة ثني صفائح ذات أسطوانة ثلاثية متماثلة أو آلة ثني ذات أربع أسطوانات، وتتميز بدقة عالية وسهولة في التعديل.
الصفائح المتوسطة والسُمك (6-40 مم): يُوصى باستخدام آلة ثني صفائح ذات أربع أسطوانات، حيث توفر سهولة أكبر في التشغيل وقدرة أعلى على الثني المسبق.
الصفائح شديدة السُمك (أكثر من 40 مم): تتطلب آلة ثني صفائح ثقيلة ذات أربع أسطوانات أو آلة ثني صفيح عالمية ذات أسطوانة علوية تحكم رقمي (CNC).
– عرض الصفيحة
يجب أن يكون الطول الفعال للوحة أكبر من أو يساوي عرض اللوحة؛ وإلا سيكون التصنيع مستحيلاً.
المدى الشائع: 1.5 م، 2.5 م، 3.2 م، 4 م، وما فوق.
– قوة المادة
من السهل تشكيل الصلب الكربوني العادي.
تتطلب الصلب عالي القوة والفولاذ المقاوم للصدأ ملفات أكبر وأقوى.
2) الاختيار بناءً على متطلبات العملية
– دقة التشكيل

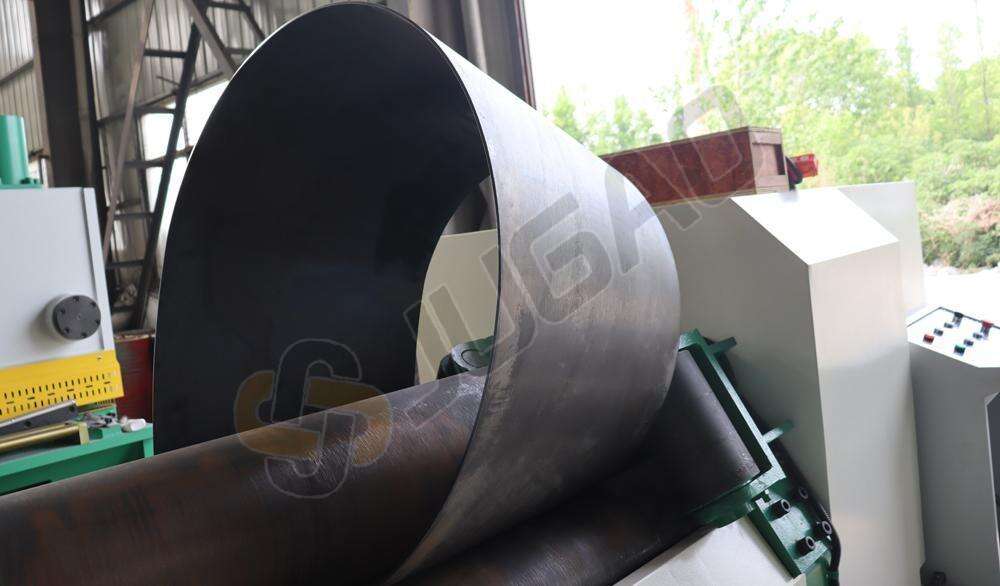

إذا كانت هناك حاجة إلى دقة عالية وتقريب جيد للشكل الدائري، يُفضل استخدام آلة تشكيل لوحية بأربع بكرات.
تتطلب آلة تشكيل لوحية ثلاثية الأسطوانات المتماثلة قلب القطعة العاملة مرتين، مما يؤدي إلى كفاءة ودقة أقل نسبيًا.
– القدرة على الثني المسبق
تتطلب آلة ثني الصفائح ذات الأسطوانة الثلاثية آلية ثني مسبق في نهاية الصفيحة أو تسمح باستخدام الخردة.
تمتلك آلة ثني الصفائح ذات الأربعة أسطوانات وظيفة ثني مسبق تلقائية، مما يقلل من كمية الخردة ويحسن الكفاءة.
– التشكيل المخروطي
إذا كان الشكل المطلوب هو شكل مخروطي، يُوصى باستخدام آلة ثني صفيح عالمية مع أسطوانات جانبية مائلة.
– مستوى الأتمتة
تُعد آلات ثني الصفائح اليدوية مناسبة للدفعت الصغيرة والميزانيات المحدودة.
تُعد آلات ثني الصفائح ذات التحكم العددي بالحاسوب (CNC) مناسبة للدفعت الكبيرة وخطوط الإنتاج الآلية.
2. اختيار النموذج الأمثل للأسطوانات
1) نماذج آلات ثني الصفائح الشائعة
تشمل آلات ثني الصفائح الشائعة نماذج ذات أسطوانة مزدوجة، وثلاثية، وأربع أسطوانات (إضافة إلى النماذج المتخصصة).

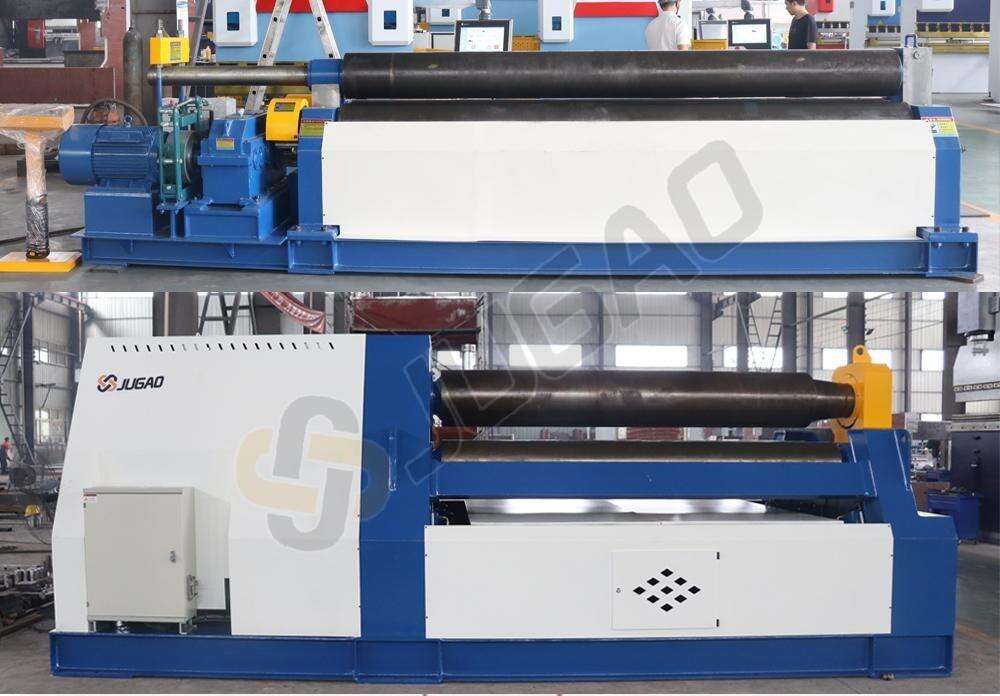

ثلاثة بكرات: هيكل بسيط وسعر منخفض نسبيًا. مناسبة للسمك العام والتشكيل التقليدي، ولكنها تتطلب مهارات تشغيل أعلى عند الأقطار الصغيرة أو عمليات الثني المسبق المعقدة.

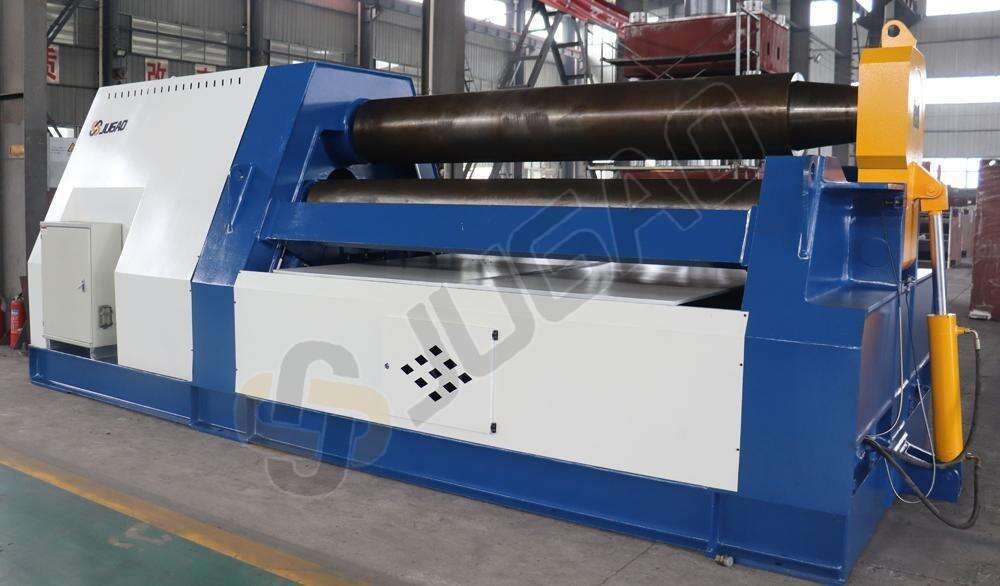

أربعة بكرات (مزدوجة الضغط): باستخدام نظام تثبيت مزدوج، أمامي وخلفي، فإنها تبسط العملية وتسهل التشكيل عالي الدقة وذو القطر الداخلي الصغير. وعلى الرغم من أن هذا يقلل من الجهد اليدوي، فإنه يزيد أيضًا من التكلفة.
ماكينات ذات بكرتين/متحدة القوى وماكينات متخصصة: مناسبة لدرفلة المقاطع الخاصة أو الأشكال المتدرجة.
إن اختيار ما بين ماكينة ثلاث بكرات وأربع بكرات يؤثر بشكل مباشر على كفاءة الثني المسبق، واستقامة حافة المنتج النهائي، والقطر الأدنى للملف.
2) أداء المعدات
قطر البكرة وقوتها: كلما زاد قطر البكرة، زادت صلابتها ومقاومتها للتشوه.
نوع الدفع: الدفع الهيدروليكي > الدفع الميكانيكي، لأنه يوفر قوة وموثوقية أكبر.
نظام التحكم الرقمي بالحاسوب (CNC): وجود تحكم CNC/PLC أو عدمه يؤثر على مستوى الأتمتة وكفاءة المعالجة.
السلامة والصيانة: تُعد حماية من الحمل الزائد، والسلامة التشغيلية، ونظام تشحيم كامل أمورًا بالغة الأهمية.
3) المعايير الفنية الرئيسية
إن السُمك × العرض × قوة خضوع المادة هو الأساس في حساب سعة أداة الآلة: عادةً ما يحدد المصنعون سعة الجهاز بناءً على قوة خضوع معينة. إذا كانت مادتك أقوى، فستكون السعة الفعلية أقل. يرجى تزويد المصنّع بمعلومات محددة عن الصفيحة التي تستخدمها.
قاعدة شائعة تتعلق بقطر الأسطوانة والقطر الأدنى للأسطوانة هي "القطر الأقصى للأسطوانة ≈ 1.5 × قطر الأسطوانة العلوية". تنطبق هذه القاعدة على أنظمة الدحرجة الثلاثية والرباعية على حد سواء. وبالتالي، إذا كنت بحاجة إلى دحرجة قطع عمل ذات قطر صغير، فيجب عليك اختيار أسطوانات علوية أصغر أو نموذج جهاز أكثر ملاءمة.
طول الدوال (عرض العمل الفعلي): يجب أن يطابق هذا على الأقل عرض الصفيحة القصوى، مما يسمح بالضغط والانحناء المسبق.
3. العوامل الاقتصادية والعلامة التجارية
نطاق الميزانية: توفر آلات التدحرج المحلية للوحات كفاءة عالية في التكلفة. وتقدم النماذج المستوردة (مثل DAVI الإيطالية وFACCIN الفرنسية) دقة عالية وأتمتة، لكنها أكثر تكلفة.
خدمة ما بعد البيع: تحقق من مواقع الخدمة المحلية وتوافر قطع الغيار في الوقت المناسب.
الاستثمار طويل الأجل: اختر نماذج كفاءة الطاقة، ذات صيانة منخفضة لتحقيق ربحية أكبر على المدى الطويل.
النماذج الموصى بها:
مصانع تصنيع الصفائح المعدنية الصغيرة (الصفائح الخفيفة) → آلة التدحرج المتماثلة ثلاثية الأدوات أو الاقتصادية لأربع أدوات.
مصانع متوسطة إلى كبيرة (الصفيحة السميكة، الفولاذ المقاوم للصدأ) → آلة التدحرج الهيدروليكية ذات الأربعة لوحات.
التصنيع الراقي (أوعية الضغط، طاقة الرياح، بناء السفن) → CNC أربعة أدوات أو أدوات عالية الأدوات للطلاء العالمي مع تحميل وتفريغ الآلي.
جدول مقارنة من نماذج آلات التداول الشائعة للصفائح المعدنية:
| أنواع | الخصائص الهيكلية | السماكة المطبقة | التطبيقات | المزايا | العيوب |
| طلاء متماثل من ثلاثة أدوات | يمكن رفع أو خفض عجلة القمة لاستيعاب دوران الصفائح المعدنية. | الصفيحة المتوسطة الرقيقة (≤20mm) | معالجة المعادن الصغيرة، تطبيقات منخفضة التكلفة | البنية البسيطة، والسعر المنخفض، وسهولة الصيانة | لا يمكن أن تكون مُسبقة الانحناء مباشرة، مما يؤدي إلى معدلات كسر عالية وانخفاض الكفاءة. |
| طلاء ثلاثي الدوالمتماثل | عجلة فوق ثابتة، وعجلة أسفل، وعجلات جانبية قابلة للتعديل. | الصفيحة الرقيقة (≤12mm) | قنوات التهوية، ألواح معدنية خفيفة الوزن | القدرة على التحكم في الانحناء الجزئي، والتشغيل السهل | نطاق التطبيق الضيق: لا يمكن معالجة الألواح السميكة. |
| هيدروليكية ثلاثية الدوال لوحة لفة | محرك هيدروليكي مع عمود عجلات كبير. | الصفيحة المتوسطة (2060mm) | صناعة الآلات العامة، قطع الهيكل | قوة قوية وكفاءة عالية | لا يزال يتطلب آلة قبل ثني نهاية الصفيحة وبدء العمل. |
| طلاء من أربع أسطوانات | أربعة أدوات هيدروليكية (أعلى وأسفل وأيسر وأيمن). | صفيحة سميكة (6100ملم) | سفن، سفن، هيكل من الفولاذ | التكيف الآلي، الدقة العالية، الكفاءة العالية، والحد الأدنى من النفايات | السعر العالي والصيانة المعقدة |
| طلاء لفول العالمي | أدوات التفريغ المتحركة للجميع والأدوات الجانبية المتميلة. | الصفيحة السميكة إلى السميكة الإضافية (40 200 مم) | مخروطات، أوعية ضغط، أبراج توربينات الرياح | قادر على لف المخاريط، مناسب للتصنيع الشاق | معدات كبيرة وغالية الثمن. |
| آلة ثني صفائح CNC | مجهزة بنظام تحكم CNC/PLC. | ألواح متنوعة | التصنيع عالي الجودة، الإنتاج الضخم | درجة عالية من الأتمتة، دقة مستقرة، وتقليل تكاليف العمالة | تكلفة عالية وتتطلب مهارة المشغل. |
دليل الاختيار:
ميزانية محدودة، معالجة الصفائح الرقيقة → آلة ثني صفيحة ثلاثية الأسطوانات متماثلة/غير متماثلة
الصفائح المتوسطة والسميكة، متطلبات كفاءة عالية → آلة ثني صفيحة هيدروليكية بأربع أسطوانات

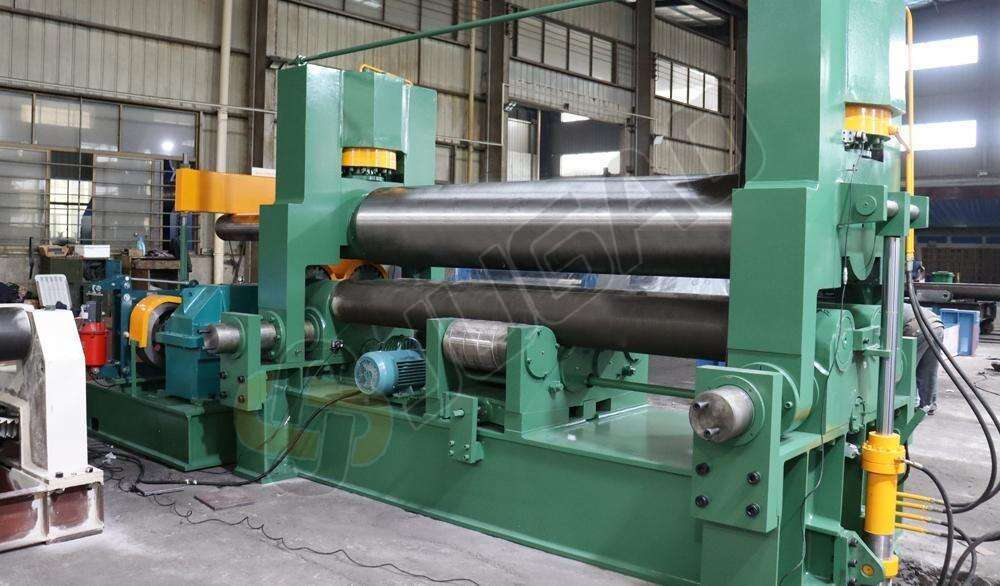

تصنيع عالي التحمل، مخاريط خاصة → آلة ثني الصفائح ذات الأسطوانة العلوية الشاملة

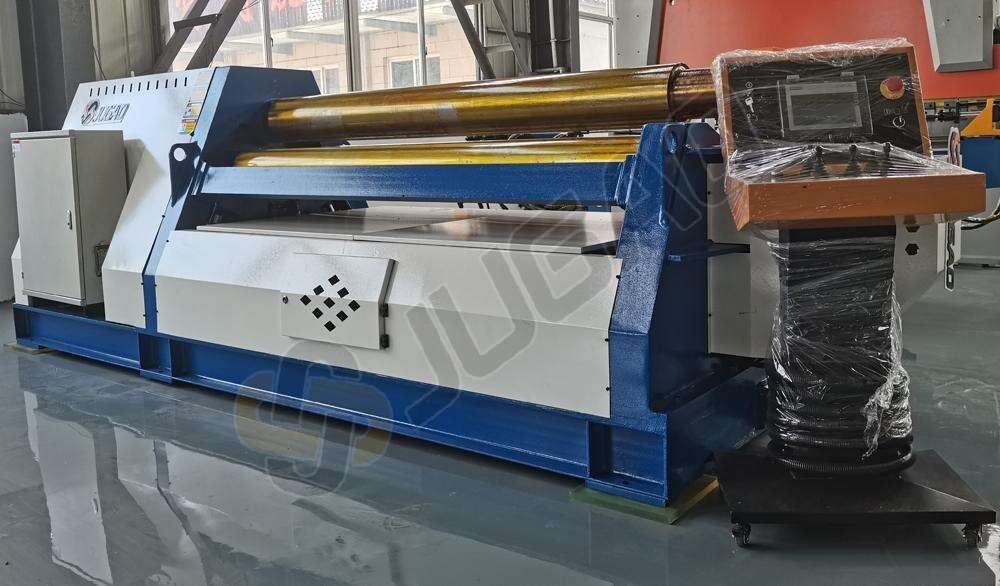

متطلبات الإنتاج العالي والدقة العالية والأتمتة → آلة ثني الصفائح باستخدام التحكم الرقمي (CNC) بأربع بكرات
4. النقاط الرئيسية لاختيار آلة ثني الصفائح
1) سُمك الصفيحة
الصفيحة الرقيقة (≤12 مم): ثني ثلاثي الأسطوانات غير متماثل
الصفيحة المتوسطة (≤20 مم): ثني ثلاثي الأسطوانات متماثل
الصفيحة السميكة (20-60 مم): ثني هيدروليكي بثلاث أو أربع بكرات
الصفيحة شديدة السُمك (≥60 مم): ثني بأربع بكرات أو آلة ثني صفيحات شاملة بالأسطوانة العلوية
2) متطلبات العملية
الثني العام: ثلاثي الأسطوانات
دقة عالية، وثني مسبق، وكفاءة عالية: أربعة بكرات
الدرفلة المخروطية: درفلة الصفيحة المخروطية
متطلبات الأتمتة والإنتاج العالي: درفلة صفيح رقمية تحكم عن بعد (CNC)
3) اعتبارات الميزانية والتطبيق
مصنع صغير بميزانية محدودة → درفلة صفيح ثلاثية الأسطوانات (فعالة جداً من حيث التكلفة)
الشركات المتوسطة والكبيرة في التصنيع → درفلة صفيح هيدروليكية رباعية الأسطوانات (الخيار السائد)
تصنيع المعدات الراقية (طاقة الرياح، أوعية الضغط، بناء السفن) → درفلة صفيح رقمية تحكم عن بعد بأربع بكرات أو درفلة عالمية
اختيار أفضل جهاز درفلة صفيح يعني العثور على الجهاز الذي يناسب ظروف عملك وميزانيتك بشكل أفضل. فليس أفضل جهاز درفلة صفيح هو الأكثر تكلفة، بل هو الذي يناسب بشكل أفضل سماكة الصفيحة الخاصة بك، ومتطلبات العملية، والميزانية.
