عند تهيئة الوضع اليدوي لوحدة التحكم DELEM DA-53T، من الضروري توضيح كل خطوة تشغيلية لتحقيق الأداء الأمثل لكباس الثني. سيُرشدك هذا المقال خلال عملية إعداد الوضع اليدوي في وحدة التحكم DELEM DA-53T خطوة بخطوة، مما يساعدك على ضبط معايير المعدات بكفاءة واستخلاص الإمكانات الكاملة لأداء كباس الثني.

من خلال الوضع اليدوي، يمكنك الحصول على تحكم كامل في عملية الثني بأكملها، مما يتيح إجراء تعديلات دقيقة ويعظم جودة الناتج المعالج. سواء كنت تستخدم وحدة تحكم DELEM لأول مرة أو تسعى إلى تحسين إعدادات التشغيل الحالية لديك، فإن هذا المقال يقدم خطوات مفصلة تساعدك على البدء بسرعة والاستفادة القصوى من القيمة الوظيفية لكباس الثني.

الخطوة 1: الدخول إلى الوضع اليدوي

أولاً، قم بتشغيل وحدة التحكم DELEM DA-53T. بمجرد اكتمال تشغيل الجهاز، انتقل إلى القائمة الرئيسية باستخدام أزرار الواجهة.

ابحث عن خيار "الوضع اليدوي" في قائمة الخيارات وحددّه؛ عندها ستتحول واجهة وحدة التحكم من الوضع التلقائي إلى واجهة إعدادات الوضع اليدوي.

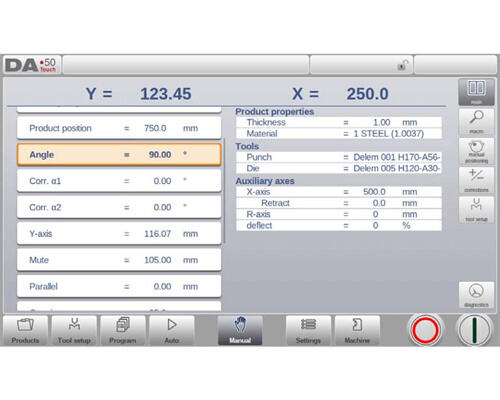

في الجزء العلوي من شاشة الوضع اليدوي، يمكنك عرض مواقف المحور Y والمحور X الرئيسي مباشرةً؛ وسيتم سرد جميع المحاور والوظائف الأخرى واحدة تلو الأخرى في العمودين الموجودين في أسفل الشاشة. إذا كانت قيم المحور Y والمحور X مميزة، فهذا يشير إلى أن هذين المحورين قد تمكنا بنجاح من التعرف على علامات المرجع وأن موقعيهما الحاليين يتماشيان مع القيم المبرمجة.

الخطوة 2: فهم المعلمات

بعد الدخول إلى الوضع اليدوي، تحتاج إلى إدخال المعلمات المطلوبة للعملية التشغيلية الحالية، بما في ذلك إعدادات الش stroke، والسرعة، والموقع لآلة الثني—هذه المعلمات ضرورية لضمان دقة العمليات اليدوية. ويُستخدم الوضع اليدوي عادةً لأغراض اختبار المعدات، ومعايرة الإعدادات، وعمليات الثني الفردية.

يمكنك إدخال القيم العددية التي تطابق الإعدادات المرجوة باستخدام أزرار إدخال البيانات. وتتمثل تفاصيل المعلمات المتاحة في الوضع اليدوي فيما يلي:

معلمات الثني

• الطريقة: اختر طريقة الثني المطلوبة. يدعم وضع DELEM DA-53T اليدوي طرقًا متعددة مثل الثني الهوائي (Air Bend)، والثني القاعدي (Bottoming)، والطي (Hemming)، والجمع بين الطي والثني القاعدي (Hemming & Bottoming). يمكن الاطلاع على وصف مفصل لكل طريقة في وثائق وضع البرمجة.

• طول الثني: أدخل طول الصفائح المراد ثنيها لتوفير أساس بيانات للتشغيل الدقيق.

• موضع المنتج: قم بتعيين ومراقبة الموضع المطلق في الاتجاه Z باستخدام نقطة الصفر على الجانب الأيسر من الجهاز كمرجع.

• الزاوية: عرّف زاوية الثني المطلوبة. إذا كانت هناك انحراف بين الزاوية الفعلية والزاوية المتوقعة، قم بالمعايرة عن طريق تعديل قيم التصحيح α1 (Corr.α1) وα2 (Corr.α2). على سبيل المثال، إذا كانت الزاوية المبرمجة 90 درجة ولكن الزاوية المقاسة فعليًا هي 92 درجة، فاضبط Corr.α على -2.

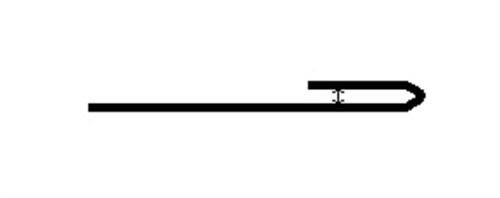

• فتح الحافة: قم بتعيين مسافة الفتح بين الحواف أثناء عملية ثني الحافة. يمكن عرض المعلمات الافتراضية في وضع الإعدادات.

•

• Corr.Y: إذا تم اختيار طريقة Bottoming، يمكن استخدام هذا المعلمة لتصحيح موضع محور Y.

• محور Y: القيمة المبرمجة أو المحسوبة لمحور Y اللازمة لتحقيق زاوية ثني محددة.

• كتم الصوت: النقطة التي يتحول فيها المحور Y من سرعة الإغلاق السريعة إلى سرعة الضغط، ويتم برمجتها هنا كقيمة موضعية على المحور Y. تتوافق هذه القيمة المبرمجة مع موضع المحور Y فوق الصفائح.

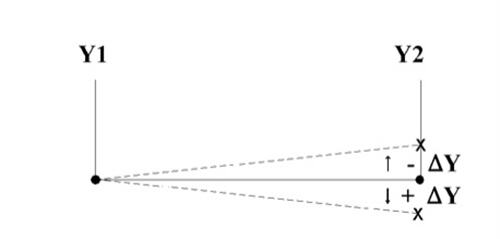

• التوازي: الفرق في الموضع بين الأسطوانتين اليسرى واليمنى (Y1 وY2). إذا كانت القيمة موجبة، فهذا يشير إلى أن الأسطوانة اليمنى أخفض؛ وإذا كانت القيمة سالبة، تكون الأسطوانة اليمنى أعلى. تصبح هذه القيمة المبرمجة فعّالة أسفل نقطة التثبيت.

• الفتح: يتم استخدام هذا المعامل لضبط الفجوة بين القالب العلوي والسفلي بعد اكتمال الثني. تعني القيمة الموجبة أن الفجوة تقع فوق نقطة الكتم، بينما تعني القيمة السالبة أن الفجوة تقع تحت نقطة الكتم. إذا كنت ترغب في تقليل وقت التعامل مع المنتج، يمكنك ضبط هذا المعامل على قيمة صغيرة موجبة أو سالبة.

معايير القوة

• القوة: قم ببرمجة قوة الضغط المطلوبة لعملية الثني لضمان أن تلبية تطبيق الضغط لمتطلبات التشغيل وتحقيق أفضل النتائج.

• زمن التوقف وإزالة الضغط: قم بتعيين زمن التوقف عند نقطة الثني ومسافة إزالة الضغط للتحكم بشكل معقول في عملية تخفيف الضغط وضمان استقرار التشغيل.

معلمات السرعة

• السرعة: سرعة حركة المحور Y أثناء عملية الثني.

• سرعة إزالة الضغط: سرعة الحركة القابلة للبرمجة للعارضة ضمن مسافة إزالة الضغط.

إعدادات الوظيفة

• انتظار السحب: قم بتعيين ما إذا كان المحور Y ينتظر اكتمال حركة السحب قبل البدء بالحركة، أو يبدأ بالحركة بمجرد بدء السحب، وذلك لتحسين كفاءة سير العمل.

خصائص المنتج

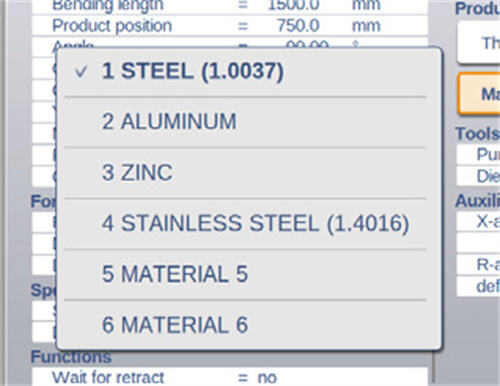

• السُمك والمواد: أدخل سُمك الصفيحة وحدد المادة المناسبة من بين 99 خيارًا مخصصًا للمواد في وحدة التحكم لتوفير دعم بيانات أساسي لحساب عمق الثني.

معلومات الأداة

• المثقب والقالب: قم بتحديد أو تعديل معرّفات المثقب والقالب المطلوبة للعملية الحالية من مكتبات الأدوات المقابلة لضمان توافق الأدوات مع متطلبات التشغيل.

المحاور المساعدة

• معايير المحور المساعد: إذا كانت المعدات مزودة بمحور مساعد واحد أو أكثر (مثل محور X، أو محور R، أو محور Z)، فستُعرض هنا المعايير المرتبطة بها.

• الرجوع: مسافة رجوع المحور المساعد أثناء عملية الثني. ويبدأ "الرجوع الخلفي" من نقطة التثبيت.

• السرعة: سرعة حركة المحور المساعد في عملية الثني الحالية، ويمكن برمجتها كنسبة مئوية من أقصى سرعة.

من خلال برمجة المعايير المذكورة أعلاه بشكل صحيح في وضع التشغيل اليدوي DELEM DA-53T، يمكنك ضمان دقة عملية الثني. بعد التأكد من صحة جميع إعدادات المعاملات، اضغط على زر البدء لتفعيل هذه الإعدادات.

إعداد الأدوات

تُعد برمجة إعداد الأداة في وضع التشغيل اليدوي لجهاز DELEM DA-53T مشابهة جدًا للوضع التلقائي. يتيح كلا الوضعين إعداد الأداة بشكل مستقل، ويمكن تطبيق إعداد الأداة من الوضع التلقائي مباشرةً على الوضع اليدوي. عند التبديل إلى الوضع اليدوي، سيوفر وحدة تحكم DELEM DA-53T خيارًا لـ"استخدام إعداد الأداة الحالي". ومع ذلك، لاحظ أنه إذا كان الإعداد الحالي يختلف عن البرمجة السابقة، يجب على المستخدم أن يعمل بحذر لتجنب التأثير على دقة التشغيل.

• إضافة أدوات (قاطعات/قواطع): يتماشى هذا مع العملية في وظيفة "إعداد الأداة"، حيث يمكن إضافة القاطعات أو القواطع المطلوبة من خلال وظيفة "إضافة".

الخطوة 3: تهيئة المعلمات

يمكن برمجة كل معلمة بشكل مستقل في وضع التشغيل اليدوي لجهاز DELEM DA-53T. يقوم النظام تلقائيًا بحساب تأثير كل معلمة على المعلمات الأخرى، وتُعرض العلاقات بين المعلمات بشكل بصري من خلال الرموز وألوان الخلفية لتسهيل التعرف عليها من قبل المستخدم.

• بعد تعديل المعلمة، سيظهر رمز معلومات على الواجهة للإشارة إلى أن المعلمة قد تم تحديثها.

• إذا كانت قيمة المعلمة تختلف عن القيمة التحكمية التي يحسبها النظام، فسيتم عرض رمز نجمة — تكون هذه الوظيفة مفيدة بشكل خاص عندما تحتاج المعلمات إلى ضبطها عمداً بقيم مختلفة أو تكون مقيدة.

• إذا تم تعيين قيمة المعلمة بشكل غير صحيح (مثلاً: تم برمجة ثني حافة ولكن لم يتم تركيب أدوات الطي)، فسيتم عرض رمز خطأ لتذكير المستخدم بإدخال التصحيحات.

خيارات العرض

توفر أزرار الأوامر الموجودة على الجانب الأيمن من الشاشة الوصول إلى عروض أخرى غير العرض الرئيسي، بما في ذلك عرض الماكرو، وعرض التموضع اليدوي، وعرض التصحيحات، وعرض التشخيص.

وظيفة الماكرو

عند تمكين وظيفة الماكرو، يتم التبديل إلى وضع يدوي جديد في نظام DELEM DA-53T، ويعرض الشاشة قيم المحاور بشكل مكبر. صُمم هذا التخطيط ليتمكن المشغلون من قراءة قيم المحاور بوضوح حتى عند العمل على مسافة قريبة من وحدة التحكم، مما يحسن الراحة التشغيلية.

الخطوة 4: تحريك المحاور يدويًا

إجراء الحركة

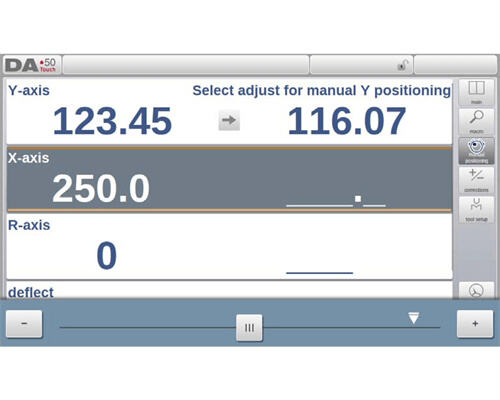

لتحريك محور يدويًا في وضع اليدوي لجهاز DELEM DA-53T، استخدم شريط التمرير الموجود في أسفل الشاشة. بعد اختيار "Manual Pos" (التحديد اليدوي) في الشاشة الرئيسية، ستظهر واجهة تشغيل جديدة. قم بتعديل شريط التمرير من موضعه الأوسط إلى الاتجاه المطلوب لتحريك أي محور معروض على الواجهة؛ حيث سيعود شريط التمرير تلقائيًا إلى المركز عند الإفراج عنه.

تحريك المحاور المساعدة

قبل تحريك محور مساعد، تأكد من أن وحدة التحكم في حالة توقف (اضغط على زر التوقف). اختر أولاً محور المؤخرة المطلوب، ثم ضع المؤشر على هذا المحور، ثم قم بالتحكم بحركة المحور باستخدام شريط التمرير.

تحريك المحور Y

عملية التحريك اليدوي لشعاع المكبس (المحور Y) تشبه عملية المحاور المساعدة، ولكن يجب استيفاء الشروط التالية:

1. يجب أن يكون المتحكم في حالة تنشيط (اضغط على زر البدء).

2. تفعيل وظيفة "التعديل"—إذا لم تُفعَّل هذه الوظيفة، فستظهر رسالة تنبيه في الزاوية العلوية اليمنى من الشاشة.

3. يجب أن يكون المحور Y أسفل نقطة الكتم.

4. يجب إصدار أمر CNC للضغط.

تخزين الموقع (التعليم)

بعد تحريك محور يدويًا، إذا رغبت في تخزين الموقع الحالي، انقر على اسم المحور في عمود "المبرمج". عندها ستنسخ النظام القيمة من عمود "الفعلي" (الجانب الأيسر) إلى عمود "المبرمج" (الجانب الأيمن).

عند العودة إلى شاشة الوضع اليدوي الافتراضي، سيحتفظ معلمة هذا المحور بأحدث قيمة تم تخزينها.

باتباع الخطوات المذكورة أعلاه، يتم ضمان عمليات تحريك المحاور بسلاسة ودقة في وضع اليدوي لجهاز DELEM DA-53T.

وظيفة تصحيح تلقائي

في وضع اليدوي لجهاز DELEM DA-53T، يتم عرض معلمات التصحيح الخاصة بعملية الثني التي تم برمجتها في هذا الوضع.

بما أن الوضع اليدوي يتضمن عادةً عملية ثني واحدة فقط، فإن واجهة الجهاز تعرض سطرًا واحدًا فقط من معلومات التصحيح. يمكن التحقق من قيم التصحيح المبرمجة في الوضع اليدوي بالطريقة نفسها المستخدمة في الوضع التلقائي. بالإضافة إلى ذلك، يمكن رؤية السجلات الموجودة في قاعدة بيانات التصحيح والقيم الابتدائية للتصحيح هنا أيضًا. يعد الوصول إلى قاعدة بيانات التصحيح أمرًا بالغ الأهمية، حيث إن السجلات الموجودة فيها تؤثر تأثيرًا كبيرًا على نتائج الثني النهائية. تكون هذه الوظيفة مفيدة بشكل خاص عند تعديل قيم التصحيح أثناء ثني العينات واختبارها، ثم تخزين النتائج المثلى في قاعدة البيانات.

وظيفة التشخيص

في وضع اليدوي لجهاز DELEM DA-53T، يتيح النقر على خيار "التشخيص" عرض حالة كل محور. تعرض هذه النافذة الحالة الحالية لجميع المحاور المتاحة وتظل نشطة حتى بعد بدء جهاز التحكم. ويتيح استخدام هذه الوظيفة مراقبة حالة تشغيل الجهاز في الوقت الفعلي أثناء دورة الثني، مما يحسن الدقة التشغيلية أكثر.

حالة الإدخال/الإخراج

في وضع اليدوي لجهاز DELEM DA-53T، يوفر النقر على علامة التبويب "I/O" في واجهة التشخيص نظرة شاملة على الحالة الحالية لمدخلات (I) ومخرجات (O). تظل هذه الواجهة نشطة بعد بدء جهاز التحكم، مما يمكن المشغلين من مراقبة حالة تشغيل النظام بفعالية طوال دورة الثني واكتشاف أي شذوذ في الوقت المناسب.

عرض مكبر للإدخال/الإخراج

إذا نقرت على دبوس واحد أو أكثر (حتى 5 أدقاب)، فسوف يقوم النظام بإنشاء صفحة إضافية تُسمى "Zoomed IO" تعرض مدخلات/مخرجات المحدد بمنظور مكبر. وستظهر الأدقاب المختارة بحجم أكبر، مما يسهل على المشغلين مراقبتها من مسافة بعيدة ويعزز المرونة التشغيلية.

الأسئلة الشائعة (FAQ)

1. ما الاحتياطات التي يجب اتخاذها عند تشغيل جهاز DELEM DA-53T في الوضع اليدوي؟

أثناء التشغيل، يجب الالتزام بجميع لوائح السلامة: التحقق بعناية من منطقة العمل للتأكد من عدم وجود عوائق؛ وارتداء معدات الحماية؛ والاعتياد على وظائف أزرار التحكم اليدوي لتجنب وقوع حوادث أثناء التشغيل.

2. ما التردد الموصى به للصيانة لجهاز DELEM DA-53T عند التشغيل في الوضع اليدوي؟

يجب إجراء الصيانة الروتينية كل 500 ساعة من تشغيل المعدة، وتشمل التحقق من سلامة المكونات الرئيسية، وتنظيف سطح المعدة، وتزييت الأجزاء المتحركة، وذلك لضمان تشغيل سلس للمعدة وتمديد عمرها الافتراضي.

3. هل يمكن استخدام وضع التشغيل اليدوي DELEM DA-53T لجميع أنواع عمليات الثني؟

على الرغم من أن وضع التشغيل اليدوي DELEM DA-53T يتمتع بمرونة عالية، إلا أنه مصمم أساسًا لسيناريوهات التشغيل التي تتطلب تعديلًا يدويًا ومراقبة فورية. بالنسبة للعمليات الأكثر تعقيدًا أو أتمتة، يُوصى باستخدام وظائف التحكم الرقمي بالحاسوب (CNC) في جهاز DA-53T لتحسين الكفاءة والدقة.

الاستنتاج

عند تهيئة وضع التشغيل اليدوي DELEM DA-53T، فإن اتباع الخطوات الموضحة في هذه المقالة هو المفتاح لضمان التشغيل السليم للمعدات وتحقيق الأداء الأمثل. ويشمل الإجراء بأكمله تشغيل وحدة التحكم، واختيار وضع التشغيل اليدوي، وضبط المعلمات الضرورية لتلبية المتطلبات الخاصة لآلة ثني الصفائح. وتساعد هذه الطريقة الموجزة والمنضبطة في تحسين كفاءة العمل وتقليل الأخطاء التشغيلية.

يُعد إعداد المعدات بشكل صحيح والصيانة الدورية أمراً بالغ الأهمية لتمديد عمر آلة ثني الصفائح (البريس فريك) وضمان أدائها. ومن خلال اتباع الإرشادات الواردة في هذه المقالة وإجراء الصيانة الدورية، يمكنك تقليل توقف المعدات عن العمل وتحسين كفاءة الإنتاج. إذا واجهت مشكلات مفصلة إضافية أو كنت بحاجة إلى دعم تقني، يُرجى عدم التردد في الاتصال بفريقنا. بالإضافة إلى ذلك، نوصي باستعراض الوثائق الأخرى المتاحة على موقعنا الرسمي للحصول على رؤى احترافية ومساعدة تقنية إضافية.
