رؤى رئيسية من دليل تشغيل ESTUN E21
لتعزيز كفاءة عمليات تشكيل المعادن الخاصة بك، فإن فهم الأساسيات الدقيقة لدليل تشغيل ESTUN E21 أمر بالغ الأهمية. إذا كنت تبحث عن نصائح احترافية لتحسين استخدام وحدة التحكم هذه، فأنت في المكان الصحيح.
ستسلط هذه المقالة الضوء على الرؤى الأساسية من دليل تشغيل ESTUN E21، وتوفر نصائح عملية لتبسيط عملياتك التشغيلية. سواء كنت مشغلًا ذو خبرة أو جديدًا على هذا النظام، فإن هذه الرؤى ستمدك بالمعرفة الضرورية لتعزيز الدقة والإنتاجية في مهامك. فلنستعرض الدليل ونُطلق العنان بالإمكانات الكاملة لجهاز ESTUN E21 لمعداتك.
إجراء التشغيل الأساسي
لاستخدام وحدة التحكم ESTUN E21 بكفاءة، يجب أولاً أن تتعود إجراءات التشغيل الأساسية الخاصة بها. ابدأ بالتحقق من أن وحدة التحكم متصلة بشكل صحيح ومُشغَّلة. وبمجرد تنشيط الجهاز، تكون الخطوة الأولى هي إدخال معايير التشغيل المطلوبة على شاشة وحدة التحكم. ويشمل ذلك اختيار وضع التشغيل (يدوي أو تلقائي) وفقًا لمتطلبات المهمة المحددة. إن اتباع هذه الخطوات الأولية يضمن لك التحضير للتشغيل الدقيق، بما يتماشى مع الإرشادات الواردة في دليل تشغيل ESTUN E21.

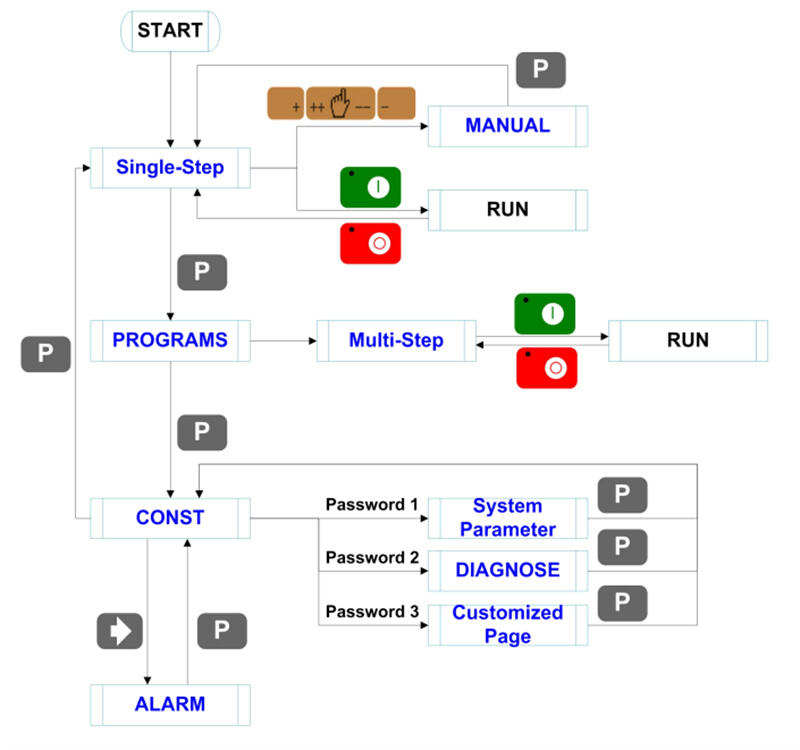

يظهر في الشكل عملية التبديل بين الوضعيات الأساسية وتشغيل الجهاز.
برمجة وحدة تحكم ESTUN E21
إن برمجة مكبس الثني باستخدام وحدة التحكم ESTUN E21 أمرٌ بسيط وفعال. ولبرمجية مهمة معينة، يجب أولاً الدخول إلى قائمة البرمجة في وحدة التحكم. ويشمل ذلك التنقل في الواجهة لإدخال أوامر مثل زوايا الثني، ونوع المادة، وسماكة المادة. وباتباع هذه الخطوات، يمكن التأكد من تشغيل الجهاز بدقة تتناسب مع المهام المعقدة، كما هو محدد في دليل تشغيل ESTUN E21. ويمكنك أيضًا ضبط حفظ برامج متعددة، مما يوفر المرونة والكفاءة في العمليات اليومية.
يوفر الجهاز طريقتين للبرمجة: البرمجة خطوة بخطوة، والبرمجة متعددة الخطوات. ويمكن للمستخدمين اختيار الطريقة المناسبة بناءً على متطلبات العمل الفعلية.
البرمجة خطوة بخطوة
يُستخدم البرمجة خطوة واحدة عادةً لإكمال معالجة القطعة في خطوة تشغيل واحدة. عند تشغيل وحدة التحكم، فإنها تنتقل تلقائيًا إلى صفحة برنامج الخطوة الواحدة.
خطوات التشغيل

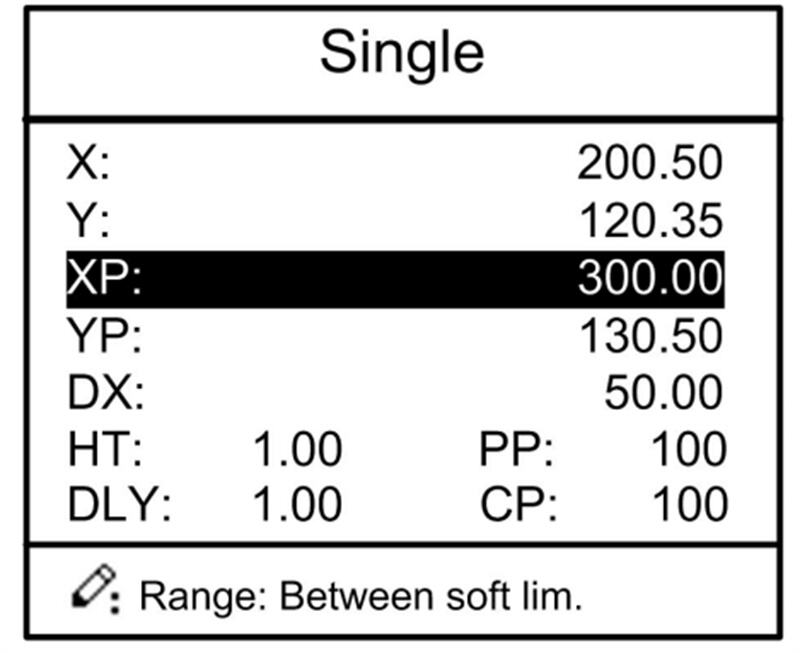

1. بعد بدء تشغيل الجهاز، سيدخل تلقائيًا إلى صفحة تهيئة برنامج الخطوة الواحدة.
2. اضغط على المفتاح المخصص لتحديد المعلمة التي تتطلب التهيئة، واستخدم الأزرار الرقمية لإدخال قيمة البرنامج، ثم اضغط على مفتاح التأكيد لإتمام الإدخال.
ملاحظة: يمكن تهيئة المعلمات فقط عندما يكون مؤشر الإيقاف مضيئًا.

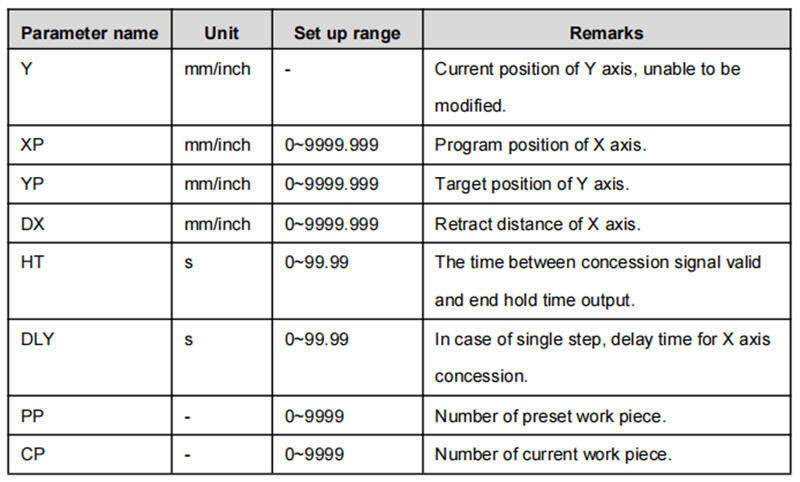

يتضمن نطاق تهيئة معلمات الخطوة الواحدة ما هو موضح في الجدول.
3. اضغط على مفتاح البدء وسيعمل النظام وفقًا لهذا البرنامج، كما هو موضح في الشكل.
مثال على التشغيل

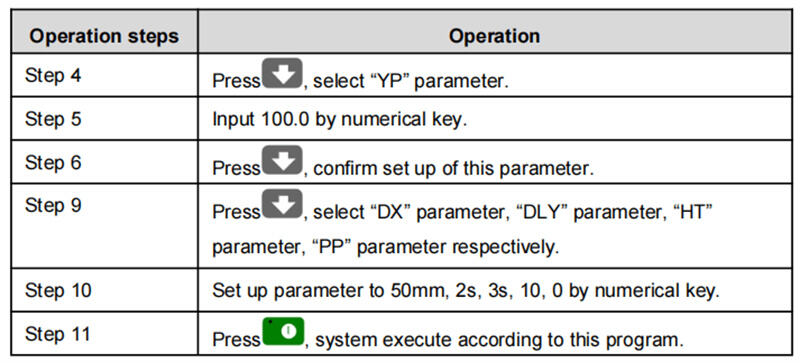

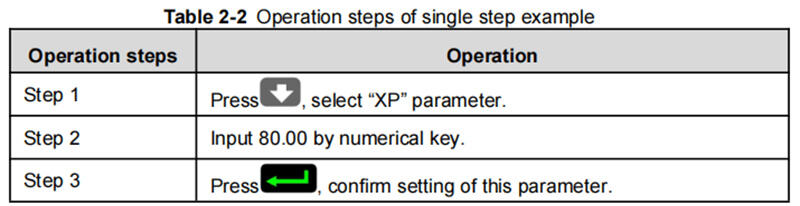

كما هو موصى به في دليل تشغيل ESTUN E21، يمكنك تحسين برنامج الخطوة الواحدة من خلال تعيين عمق الثني على 100.0 مم ومقياس الخلفية على 80.00 مم. اضبط مسافة الرجوع على 50 مم، مع وقت انتظار التنازل لمدة ثانيتين ووقت الاحتفاظ لمدة 3 ثوانٍ. قم بتعيين رقم القطعة كـ 10، وتأكد من أن كل خطوة تشغيلية تتماشى مع التفاصيل الواردة في جدول الدليل. إن اتباع هذه الإعدادات يضمن نتائج فعالة ودقيقة في تصنيع المعادن.
البرمجة متعددة الخطوات
تم تصميم البرمجة متعددة الخطوات لمعالجة قطعة عمل واحدة من خلال خطوات تشغيلية متعددة ومتميزة. وتمكن من تنفيذ مستمر للعديد من الخطوات، مما يحسن كفاءة المعالجة.
خطوات التشغيل
1. عند تشغيل الجهاز، يتم عرض صفحة المعلمات ذات الخطوة الواحدة تلقائيًا.
2. اضغط على مفتاح الوضع للتنقل إلى صفحة إدارة البرنامج، كما هو موضح في الشكل.
3. اضغط على مفتاح التحديد لاختيار رقم تسلسلي للبرنامج، أو أدخل رقم برنامج مباشرةً (على سبيل المثال، أدخل "1").

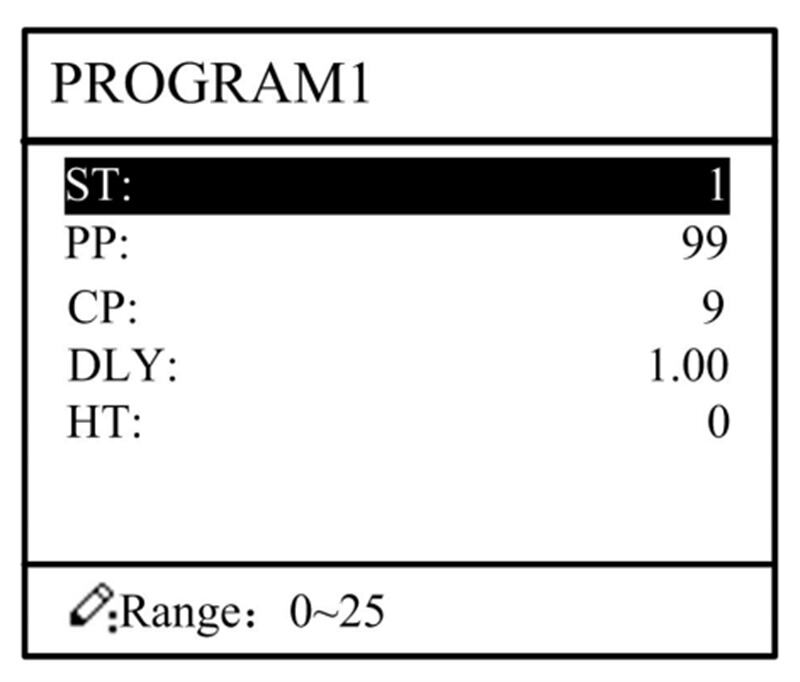

4. اضغط على مفتاح التأكيد للوصول إلى صفحة تهيئة البرنامج متعدد الخطوات، كما هو موضح في الشكل.
5. اضغط على مفتاح السهم لأسفل لتحديد معامل البرمجة متعددة الخطوات الذي يحتاج إلى التهيئة، وأدخل القيمة المطلوبة، ثم اضغط على مفتاح الإدخال لتفعيل الإعداد.
6. بعد الانتهاء من التهيئة، اضغط على مفتاح السهم الأيمن للدخول إلى صفحة تهيئة معاملات الخطوة، كما هو موضح في الشكل.
7. اضغط على مفتاح السهم لأسفل لتحديد معامل الخطوة الذي يحتاج إلى التهيئة، وأدخل قيمة البرنامج، ثم اضغط على مفتاح الإدخال لتأكيد الإعداد.
8. استخدم مفاتيح السهم الأيسر والأيمن للتبديل بين الخطوات. إذا كنت في الخطوة الأولى، فإن الضغط على مفتاح السهم الأيسر سيأخذك إلى الصفحة الأخيرة من تهيئة معاملات الخطوة؛ وإذا كنت في الخطوة الأخيرة، فإن الضغط على مفتاح السهم الأيمن سيعيدك إلى الصفحة الأولى من تهيئة معاملات الخطوة.
يظهر نطاق التكوين لمعلمات متعددة الخطوات في الجدول.
9. اضغط على مفتاح البدء، وسوف يعمل النظام وفقًا لهذا البرنامج، كما هو موضح في الشكل.
مثال على التشغيل
الخلفية: كما هو موضح أدناه، يجب معالجة 50 وحدة من قطعة عمل واحدة، وفقًا للمتطلبات التالية:
• الثني الأول: 50 مم
• الثني الثاني: 100 مم
• الثني الثالث: 300 مم في الاتجاه المعاكس
التحليل: بناءً على مواصفات قطعة العمل والظروف الفنية للجهاز:
• الثني الأول: عيّن موقع المحور X إلى 50.0 مم، وموقع المحور Y إلى 85.00 مم، والتنازل إلى 50 مم.
• الثني الثاني: عيّن موقع المحور X إلى 100.0 مم، وموقع المحور Y إلى 85.00 مم، والتنازل إلى 50 مم.
• الثني الثالث: عيّن موقع المحور X إلى 300.0 مم، وموقع المحور Y إلى 85.00 مم، والتنازل إلى 50 مم.

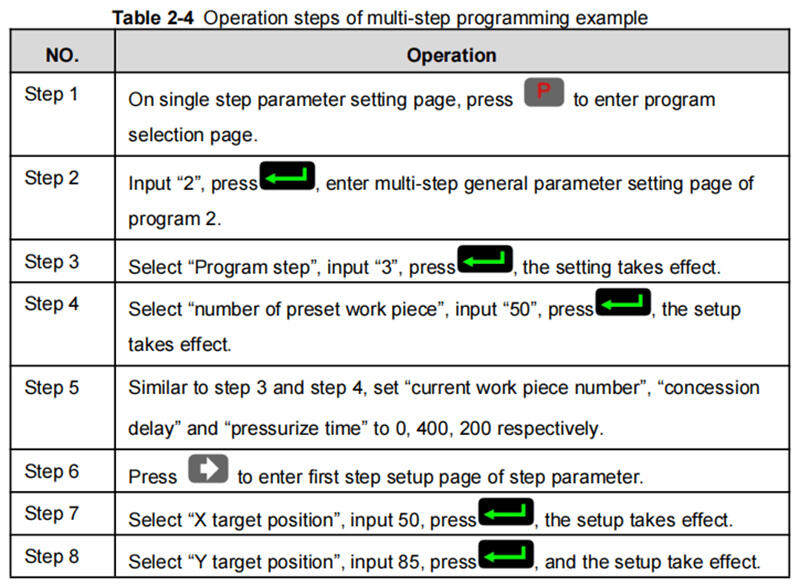

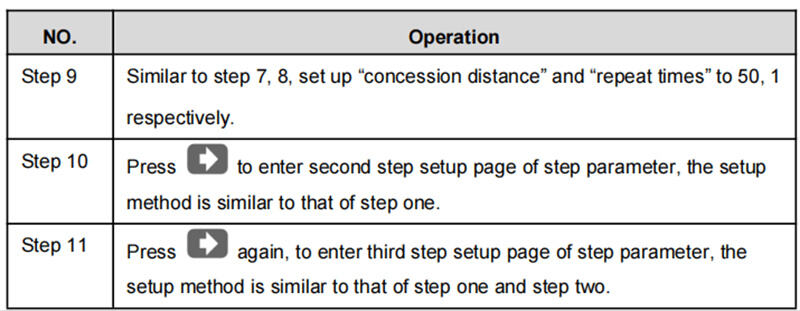

قم بتحرير برنامج المعالجة لهذا القطعة في البرنامج رقم 2. ويظهر عملية التشغيل المحددة في الجدول.
عند استخدام دليل تشغيل ESTUN E21، يعتمد البرمجة متعددة الخطوات بكفاءة على النقاط الرئيسية التالية:
• العودة إلى الخطوة الابتدائية: بعد الانتهاء من البرمجة متعددة الخطوات، قم دائمًا بالعودة إلى الخطوة الأولية لضمان تشغيل البرنامج بالترتيب الصحيح.
• التنقل في المعلمات: استخدم مفاتيح السهم الأيسر والأيمن للتنقل عبر جميع معلمات الخطوة وتعديلها بشكل فعال.
• تعديلات البرنامج: يمكن تحرير البرامج وتحديثها حسب الحاجة، مما يضمن المرونة والتكيف.
• المعالجة الآلية: بعد الانتهاء من دفعة (مثل 50 قطعة)، يتوقف النظام تلقائيًا. ويمكنك إعادة تشغيله لمعالجة الدفعة التالية بسلاسة.
إن اتباع هذه الخطوات—والموجهة بدلاً من دليل تشغيل ESTUN E21—يضمن أداءً أمثل للجهاز وزيادة الإنتاجية.
إعداد المعلمات
يمكن للمستخدمين تهيئة جميع المعلمات الضرورية لتشغيل النظام بشكل طبيعي، بما في ذلك معلمات النظام، ومعلمات المحور X، ومعلمات المحور Y.

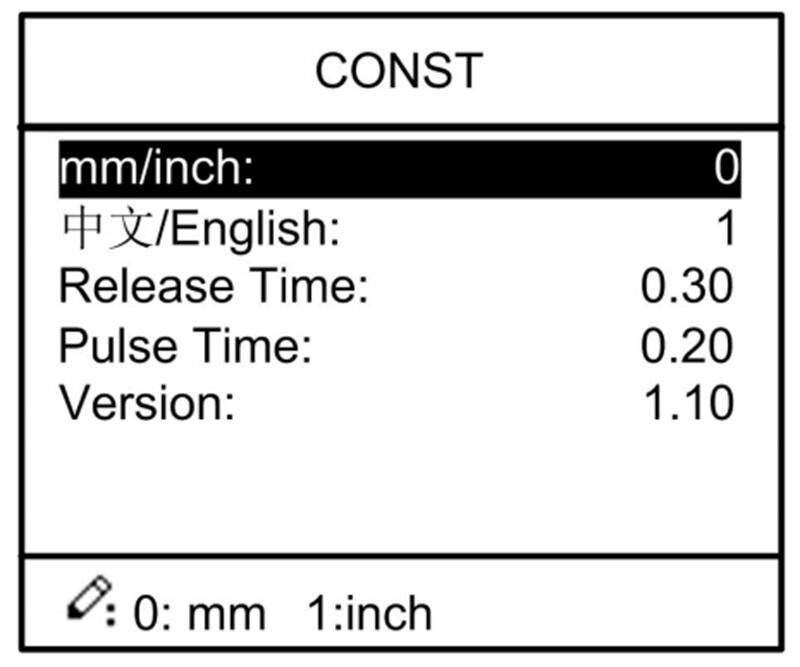

1. على صفحة إدارة البرامج، اضغط على مفتاح P للوصول إلى صفحة الثوابت البرمجية (كما هو موضح في الشكل). يمكنك تهيئة الثوابت البرمجية على هذه الصفحة.
يظهر مدى التهيئة للثوابت البرمجية في الجدول.

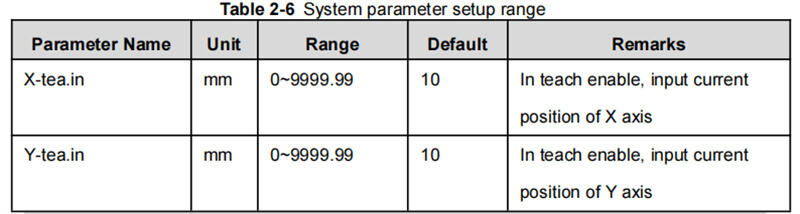

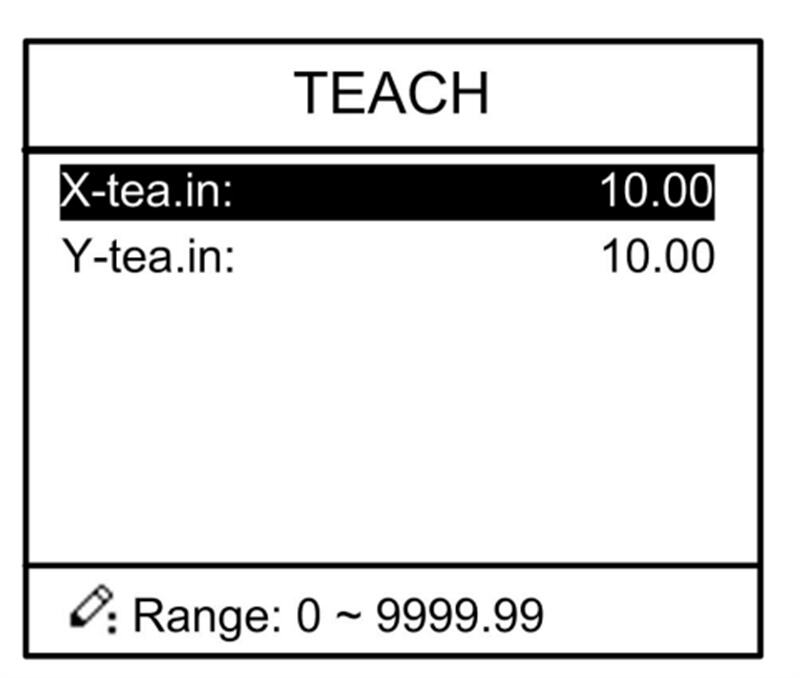

2. أدخل كلمة المرور "1212" ثم اضغط على مفتاح الإدخال Enter لفتح صفحة التعليم (Teach Page) (كما هو موضح في الشكل). قم بتهيئة المعلمات هنا، ويظهر مدى تهيئة المعلمات في الجدول.
كيفية التعليم: يُوصي دليل تشغيل ESTUN E21 بقياس موقع المنزلق والمسطرة الخلفية لضمان الدقة. إذا كان القياس المباشر صعبًا، قم ببرمجة عملية ثم قِس القطعة النهائية. تضمن هذه الطريقة الدقة وتتماشى مع الاستراتيجيات الواردة في الدليل لأداء مثالي للجهاز.
3. اضغط على مفتاح P للعودة إلى صفحة الثوابت البرمجية.
التعديل اليدوي
في الوضع خطوة بخطوة، يمكنك التحكم يدويًا في حركة المحور من خلال الضغط على المفاتيح المقابلة. تساعد هذه الطريقة المستخدمين في ضبط أداة الآلة وقطعة العمل.

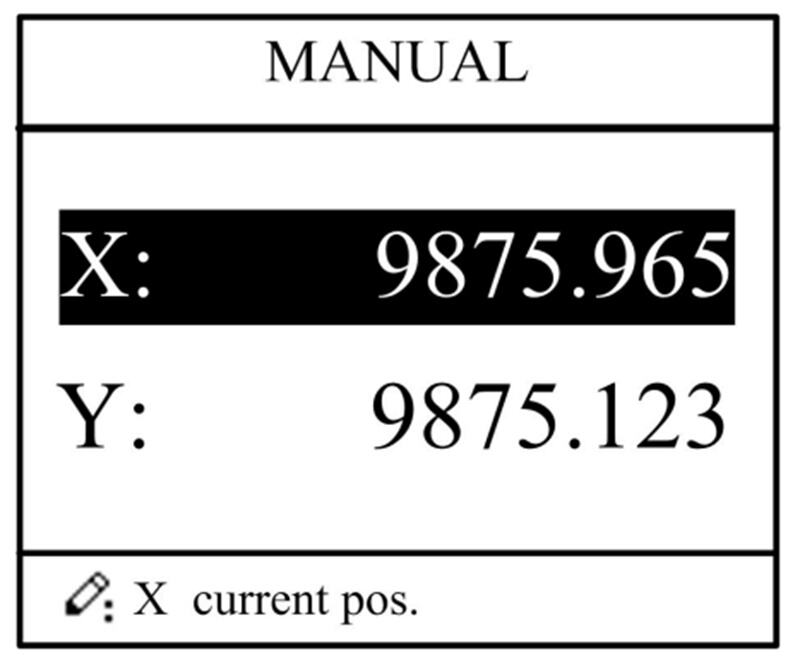

1. في صفحة تهيئة معلمات الخطوة الفردية، اضغط على مفتاح الزائد أو الناقص للتبديل إلى الصفحة اليدوية (كما هو موضح في الشكل).
2. قم بتعديل موقع المحور وفقًا لاحتياجاتك الفعلية، واتبع المواصفات الواردة في الجدول أعلاه:

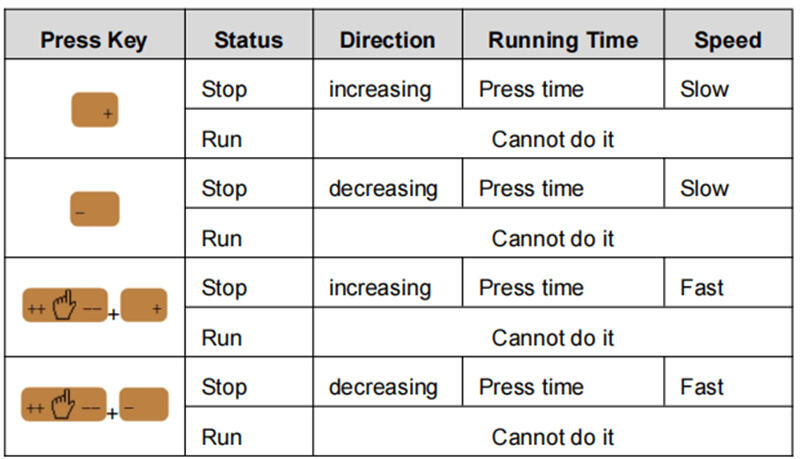

◦ إذا كان وضع الدفع للمحور المقابل هو محرك عادي: [اتبع تفاصيل التشغيل المحددة في جدول الدليل الأصلي]
ملاحظة: عندما يكون النظام في حالة تشغيل، فإن التعديل اليدوي يعمل فقط على محور X.
◦ إذا كان وضع الدفع للمحور المقابل هو تحكم ترددي: [اتبع تفاصيل التشغيل المحددة في جدول الدليل الأصلي]
1. اضغط على مفتاح P للعودة إلى صفحة تهيئة معلمات الخطوة الفردية.
الأسئلة الشائعة (FAQ)
كيف يساعد دليل تشغيل ESTUN E21 في تحسين دقة الجهاز؟
يقدم الدليل إرشادات مفصلة حول عمليات المعايرة والمحاذاة، وهي خطوات بالغة الأهمية لتحقيق عمليات دقيقة. ويمكن أن يؤدي اتباع هذه الإرشادات باستمرار إلى تحسين دقة الجهاز وأدائه العام بشكل كبير.
ما هي خطوات استكشاف الأخطاء وإصلاحها التي تم ذكرها في دليل تشغيل ESTUN E21؟
يحدد دليل تشغيل ESTUN E21 عدة إجراءات لاستكشاف الأخطاء وإصلاحها، مثل فحص التوصيلات الكهربائية، والتحقق من رموز الأخطاء المعروضة على الشاشة، والرجوع إلى الدليل لحل الأخطاء المحددة.
الاستنتاج
باختصار، يقدم دليل تشغيل ESTUN E21 رؤى مهمة للتشغيل الفعّال لمعداتك. وتشمل النقاط الرئيسية التي يجب تذكّرها إتقان عملية التشغيل الأساسية، وفهم البرمجة خطوة بخطوة، والقدرة على إدارة البرمجة متعددة الخطوات بكفاءة. ويضمن هذا الدليل حصول المشغلين على المعارف الأساسية اللازمة لتحسين أداء الجهاز والإنتاجية.
الإعداد الصحيح والصيانة الدورية أمران حاسمان لتمديد عمر الخدمة والحفاظ على أداء مكبس الثني الخاص بك. من خلال اتباع هذه الإرشادات وإجراء الصيانة الروتينية، يمكنك تقليل وقت التوقف وزيادة كفاءة الإنتاج. لمزيد من الدعم التفصيلي أو الأسئلة الإضافية، لا تتردد في التواصل مع فريقنا. بالإضافة إلى ذلك، يمكنك استكشاف المستندات الأخرى ذات الصلة في قسم الوثائق لدينا للحصول على مزيد من المعلومات.
