مكابح الضغط

جدول المحتويات

• مقدمة

• حساب تسلسل الثني التلقائي (ميزة اختيارية)

◦ واجهة الحساب

◦ نتائج التحسين

◦ وظيفة المحاكاة

◦ إعداد المحامل/الدعامات

• حساب تسلسل الثني اليدوي (ميزة اختيارية)

◦ نتائج عملية التحسين

◦ تشغيل المحاكاة

◦ تكوين المحمل/الدعم

◦ تعديل تسلسل الثني

• خطوات عملية ثني الصندوق

• الأسئلة الشائعة (FAQ)

◦ كيف يُحسّن ESA S530 عملية الثني؟

◦ هل يمكنني تعديل تسلسل الثني يدويًا في جهاز ESA S530؟

◦ ما الذي يجب أن أفعله إذا حدث خطأ أثناء حساب تسلسل الثني في جهاز ESA S530؟

• الخاتمة

مقدمة

في مجال تشكيل المعادن، فإن الثني الدقيق هو حلقة أساسية لضمان جودة القطعة، ووظيفة حساب تسلسل الثني في جهاز ESA S530 هي بالضبط التكنولوجيا الأساسية لتحقيق هذا الهدف. وباعتبارها ميزة رئيسية في نظام ESA S530، فإنها تقوم بتحسين ترتيب ثني الصفائح المعدنية بشكل ذكي، مما يقلل من الأخطاء التشغيلية وهدر المواد، ويضمن في الوقت نفسه أن تستوفي القطع المواصفات التصميمية بالكامل. سواء كان الهدف تحسين الكفاءة الإنتاجية أو الحفاظ على جودة المعالجة المستقرة، فإن هذه الوظيفة تؤدي دورًا لا يمكن الاستغناء عنه. سيقوم هذا المقال بتحليل شامل للمنطق التشغيلي والمزايا الأساسية وطرق التشغيل العملية لوظيفة حساب تسلسل الثني في ESA S530، ويوفر إرشادات عملية للمبتدئين للبدء وللمشغلين المتقدمين لتحسين العمليات، مما يساعد على رفع المستوى العام لعمليات تشكيل المعادن.

حساب تسلسل الثني التلقائي (ميزة اختيارية)

مسار تشغيل حساب تسلسل الثني التلقائي بسيط: ابدأ العملية من واجهة رسم القطعة واضغط على مفتاح [حساب] للدخول إلى واجهة التشغيل. يُحقق هذا الوضع التحسين المستقل لتسلسل الثني من خلال تقنية التحكم العددي، مع الحفاظ على مساحة التنسيق مع الوضع اليدوي لتناسب متطلبات سيناريوهات الإنتاج المختلفة.

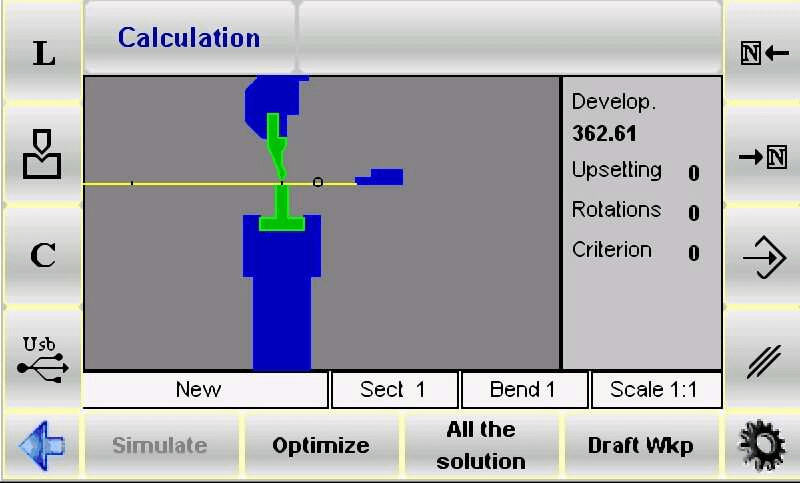

واجهة الحساب

تُعد واجهة الحساب هي "مركز التخطيط" قبل عملية الثني. فهي لا تعرض فقط الحالة المحاكاة للثني المسبق للقطعة العاملة بشكل فعلي في الوقت الحقيقي، بل تُظهر أيضًا بوضوح العلاقة المكانية للمكونات الأساسية لآلة الثني - الدوران، القالب، وحدّاد الموقِف، مما يساعد المشغلين على إدراك الوضع النسبي بين المعدات والقطعة العاملة مسبقًا. وتوجد ثلاث نوافذ فرعية على الجانب الأيمن من الواجهة، تعرض ديناميكيًا زاوية دوران القطعة العاملة وعدد مرات التقليب على التوالي. وفي الوقت نفسه، تم تزويدها بوظيفة "استرجاع الحل الكامل"، والتي يمكنها اجتياز جميع مسارات الثني المحتملة وتوفير دعم بيانات كامل للتحسين اللاحق.

بالإضافة إلى ذلك، يضمن النظام سلامة الكفاءة في المعالجة من خلال المنطق التحكّمي العددي: فهو دائمًا يبقي المنطقة الأكبر من الصفيحة المعدنية ضمن النطاق القابل للتحكم بواسطة المشغل لتقليل مخاطر التشغيل. ويمكن للمشغلين أيضًا تعديل معايير الحساب وفقًا لاحتياجات الإنتاج والتبديل بمرن بين الوضع التلقائي/اليدوي لتحسين قابلية العملية على نحو أكبر.

منطق التنسيق بين الوضعين التلقائي واليدوي

إن حساب تسلسل الثني في جهاز ESA S530 لا يعمل بنمط واحد فقط، بل يحقق معالجة مرنة من خلال تنسيق نمطي "التلقائي + اليدوي" معًا:

• الوضع التلقائي: بالاعتماد على خوارزميات التحكم العددي، يقوم النظام بإكمال حساب تسلسل الثني الأمثل بشكل مستقل دون تدخل يدوي. بعد الضغط على مفتاح [تحسين]، سيقوم النظام تلقائيًا باختيار الخطة ذات الكفاءة الأعلى وأصغر خطأ بناءً على معاملات القطعة (مثل المادة، السماكة، وزاوية الثني).

• الوضع اليدوي: يمكن للمشغلين تحديد جزء أو كل خطوات الثني بأنفسهم وإجراء تعديلات دقيقة من خلال مفاتيح وظيفية خاصة: حيث يستخدم مفتاح [ثني] لتثبيت إجراء الثني المحدد، ويمكن لمفتاح [دوران] التحكم في زاوية دوران القطعة؛ وبعد إتمام الإعدادات المخصصة، اضغط على مفتاح [تحسين]، ليقوم النظام بدمج المعاملات المحددة يدويًا في الحساب التلقائي وتوليد خطة تأخذ بعين الاعتبار كلاً من "نية التشغيل" و"تحسين العملية".

نتائج التحسين

منطق التغذية الراجعة لنتائج التحسين واضح، مما يسهل على المشغلين اتخاذ قرارات وتقييمات سريعة:

• عندما لا يكون المخطط قابلاً للتطبيق: تظهر رسالة تنبيه "NO SOLUTION" لتذكير المشغل بالتحقق من وجود مشكلات (مثل زوايا ثني متعارضة، أو تداخل المكونات، إلخ) أو محاولة تعديل ترتيب الثني. وإذا كان هناك خطر اصطدام بالقطعة، يتم تمييز منطقة الاصطدام بشكل بصري من خلال تغيير اللون (مثل التمييز بالأحمر).

• السماح بعمليات خاصة: إذا كان الاصطدام مجرد "تداخل غير تدميري" (مثل التماس المؤقت الذي لا يؤثر على القطعة أو المعدات)، يمكن للمشغل اختيار تجاهل التنبيه والمضي قُدمًا في تنفيذ عملية الثني.

• عندما يكون المخطط قابلاً للتطبيق: يعرض النظام رسالة "Solution FOUND" ويوفر أربع خيارات تشغيل أساسية:

أ. [إيقاف]: إيقاف عملية التحسين مؤقتًا لتسهيل ضبط معلمات المخطط الحالي (مثل تعديل زاوية الثني، أو تغيير موقع الدعامة).

ب. [متابعة]: استرجاع مستمر لمخططات أخرى محتملة حتى لا تبقى هناك طرق ممكنة. إذا تم فحص جميع الاحتمالات ولم يوجد مخطط مناسب، فسيتم عرض رسالة "لا يوجد حل" في النهاية.

ج. [محاكاة]: بدء محاكاة تسلسل الثني. يمكن للمشغلين المضي قدمًا في العملية عبر مفتاح [متابعة] أو إيقاف المحاكاة عبر مفتاح [إيقاف] لمراقبة عملية الثني في الوقت الفعلي.

د. [قبول]: حفظ معلمات الثني الحالية التي تم حسابها (مثل الزاوية، السرعة، وموقع الدعامة) في البرنامج لاستخدامها مباشرة في المعالجة الفعلية.

وظيفة المحاكاة

تُعد وظيفة المحاكاة "رابط معاينة" لضمان دقة ثني الصفائح، وخطوات التشغيل بديهية وقابلة للتحكم:

1. اضغط على مفتاح [محاكاة]، ويعرض الواجهة حالة القطعة المسطحة المراد ثنيها، مما يوضح الموقع الأولي للثني الأول.

2. حدد هيكل الدعم المناسب من خلال مفتاح [التحمل/الدعم]. من الضروري التأكد من عدم وجود خطر تصادم في موقع الدعم وأنه يتماشى مع حدود نطاق حركة محور الجهاز (مثل ش strokes المحور X والمحور R).

3. اضغط على مفتاح [متابعة]، يقوم النظام بتنفيذ إجراء الثني الأول ويعرض شكل القطعة بعد الثني؛ بالنسبة للثنيات اللاحقة، يجب تكرار هذه الخطوة تدريجيًا لاستكمال العملية.

4. إذا كنت بحاجة إلى إيقاف مؤقت لمراقبة التفاصيل، يمكنك الضغط على مفتاح [إيقاف]؛ وإذا كنت بحاجة إلى التراجع والتعديل (مثل تصحيح موقع الدعم في الخطوة السابقة)، يمكنك العودة إلى الخطوة السابقة من خلال مفتاح [السابق].

5. اضغط على مفتاح [متابعة] بشكل متكرر حتى تكتمل محاكاة جميع خطوات الثني. عند هذه اللحظة، سيُعرض مفتاح [محاكاة] مرة أخرى، مما يشير إلى انتهاء عملية المحاكاة.

إعدادات المحمل/الدعامة

يُعد إعداد المحمل/الدعامة أمراً بالغ الأهمية لتجنب تشوه القطعة العمل وضمان استقرار عملية الثني. ويجب اتباع الإجراء التالي في التشغيل:

1. اضغط على مفتاح [محاكاة]، وتظهر الواجهة القطعة المسطحة المراد ثنيها لأول مرة، ما يوضح الحالة الأولية للتشغيل.

2. اضغط على مفتاح [المحمل/الدعامة] لتبديل نوع الدعامة - يمكنك اختيار "الدعامة الأولى" أو "الدعامة الثانية" أو "دعامة القطعة العمل". يقوم النظام تلقائياً بتقييم إمكانية حركة الموقع: حيث تتحرك العلامة فقط إلى موقع الدعامة المستهدف عندما لا يكون هناك خطر اصطدام ويتم استيفاء شروط حدود الجهاز.

3. اضغط على مفتاح [متابعة] لعرض حالة قطعة العمل بعد الثني الأول وتأكيد ما إذا كانت نتيجة الدعم تلبي التوقعات.

4. واصل الضغط على مفتاح [متابعة] للدخول إلى إعداد الثني الثاني، وقم بتحديد نوع الدعم حسب الحاجة (لا يزال يجب أن يستوفي حركة المحدد الشرطين المزدوجين: "عدم الاصطدام + الامتثال للحدود").

5. أثناء العملية، يمكنك الضغط على مفتاح [إيقاف] لإيقاف المحاكاة في أي وقت، أو الضغط على مفتاح [السابق] للعودة إلى الخطوة السابقة لضبط معلمات الدعم.

6. واصل المحاكاة حتى يتم عرض مفتاح [محاكاة] مرة أخرى، مما يعني اكتمال التحقق من إعداد الدعم خلال العملية بالكامل.

يجب ملاحظة أن هذه الوظيفة تقع في الزاوية العلوية اليمنى من برنامج التحكم العددي، بجانب أيقونة نوع الثني. سيقوم النظام تلقائيًا بتصحيح انحراف موضع محور X ومحور R؛ وإذا كان البرنامج الحالي من نوع "بياني"، فلا يمكن استخدام مفتاح [الدعم/الحامل] في وضع التحكم العددي، ويجب إجراء تعديل الدعم عن طريق التبديل إلى واجهة المحاكاة.

حساب تسلسل الثني اليدوي (ميزة اختيارية)

يُعد حساب تسلسل الثني اليدوي مناسبًا للسيناريوهات التي تتطلب تعديلات شخصية. تكون مسار البدء هو نفس وضعية التشغيل التلقائي: اضغط على مفتاح [Calculate] من واجهة رسم القطعة للدخول. ستقوم الواجهة بمحاكاة عملية الثني بالكامل بالتفصيل، بما في ذلك العرض المرئي للأجزاء العلوية والسفلية لآلة الثني، والمخرطة، والقالب، وموضع التثبيت، والقطعة قبل الثني؛ كما ستعرض الألواح الثلاثة على الجانب الأيمن بشكل ديناميكي عدد الدورات وزوايا التقليب للقطعة خلال عملية الحساب (للاطلاع على الرسوم التوضيحية المحددة، يرجى الرجوع إلى وصف الواجهة في فصل "حساب تسلسل الثني التلقائي").

البحث اليدوي عن تسلسل الثني

يتمثل جوهر وضعية البحث اليدوي في "توجيه مسار الثني يدويًا"، وخطوات التشغيل هي كالتالي:

1. استخدم مفاتيح السهم

لتصفح جميع خطوات الثني وتحديد المستوى المستهدف الذي يحتاج إلى تعديل.

2. اضغط على مفتاح [الثني] عند مستوى الثني المستهدف لقفل إجراء الثني قسراً؛ وإذا كنت بحاجة إلى إلغائه، فاضغط على مفتاح [الثني] مرة أخرى.

3. اضغط على مفتاح [الدوران] لضبط زاوية الدوران للقطعة العمل، لضمان تطابق ثني الخطوة التالية مع موقع الخطوة الحالية.

4. بعد الانتهاء من الإعداد القسري لجميع الثنيات الضرورية، اضغط على مفتاح [التحسين]. سيقوم النظام بحساب المخطط النهائي بناءً على التسلسل المحدد يدويًا وبدمج قيود العملية (مثل عدم التصادم، وحد الس stroke للمحور).

نتائج عملية التحسين

تتماشى ملاحظات نتائج التحسين في الوضع اليدوي مع تلك في الوضع التلقائي، ولكنها تركّز بشكل أكبر على "ملاءمة التعديل اليدوي".

• إذا تعذر معالجة تشكيل القطعة (مثل تسلسل الثني المحدد يدويًا)، فسيتم عرض مطالبة "حل إجباري" من قبل النظام. ويحتاج المشغل إلى إعادة تحديد الخطوات التي تحتوي على مشكلة (مثل زوايا ثني متضاربة، أو مواقع دعم غير صحيحة) باستخدام وظيفة البحث اليدوي.

• سيتم تمييز مخاطر التصادم المحتملة لمكونات الجهاز بتغير في اللون (مثل تحذير برتقالي) لمساعدة المشغلين على تعديل التسلسل أو تغيير الدعائم.

• إذا لم يكن للتصادم خطر تلف (مثل الاتصال المؤقت بين حافة القطعة وأداة التشكيل)، يمكن تنفيذ عملية الثني؛ وإذا تم اكتشاف حل عملي، يعرض النظام رسالة "تم العثور على حل"، ويمكن للمشغل اختيار [إيقاف] لإيقاف التحسين مؤقتًا وإجراء التعديلات، أو [قبول] لدمج القيم المحسوبة في البرنامج.

تشغيل المحاكاة

تتماشى عملية المحاكاة للوضع اليدوي مع تلك الخاصة بالوضع التلقائي. الفرق الأساسي هو أن "المحاكاة تعتمد على التسلسل المحدد يدويًا":

1. اضغط على مفتاح [محاكاة] لعرض حالة القطعة المسطحة المراد ثنيها (الحالة الأولية تتطابق مع أول مجموعة ثني تم تحديدها يدويًا).

2. اضغط على مفتاح [الدعامة/الدعم] لتحديد نوع الدعم، وتأكد من عدم حدوث اصطدام والامتثال لحد حركة المحور.

3. اضغط على مفتاح [متابعة] لتنفيذ أول ثني، وكرر هذه الخطوة للثنيات اللاحقة؛ يمكنك الضغط على [إيقاف] لإيقاف مؤقت أو [السابق] للعودة إلى الخلف للتحقق من سلامة التسلسل المحدد يدويًا.

4. واصل المحاكاة حتى يتم عرض مفتاح [محاكاة] مرة أخرى. بعد التأكد من عدم وجود مشكلة في عملية الثني بأكملها، يمكن استخدامه في المعالجة الفعلية.

تكوين الدعامة/الدعم

تتشابه خطوات تشغيل تكوين المحامل/الدعامات في الوضع اليدوي مع تلك الموجودة في الوضع التلقائي، ولكن يجب ملاحظة أن "يجب تكييف الدعامة وفقًا لتسلسل الثني المحدد يدويًا":

• يجب أن يستوفي حركة المحدد الشرطين التاليين: "موضع الثني المحدد يدويًا" و"عدم حدوث اصطدام"، وذلك لتجنب فشل الدعامة الناتج عن تعديل التسلسل.

• إذا كان من الضروري تعديل نوع الدعامة، فيجب إجراء العملية عبر واجهة المحاكاة (لا تدعم وظيفة [المحمل/الدعامة] البرامج الرسومية في الوضع الرقمي للتحكم) لضمان التوافق بين الدعامة وخطوات الثني.

تعديل تسلسل الثني

حتى بعد تحسين تسلسل الثني، لا يزال جهاز ESA S530 يدعم التعديلات المرنة لتلبية احتياجات التغييرات المؤقتة في العمليات:

1. استخدم مفاتيح الأسهم لاستعراض جميع خطوات الثني وتحديد ثنية الهدف التي تحتاج إلى تعديل.

2. اضغط على مفتاح [الثني] لإلغاء إجراء الثني، ثم أعد اختيار تسلسل الثني الجديد (أو قم بتعديل زاوية الدوران).

3. بعد الانتهاء من التعديل، يمكن إعادة بدء المحاكاة للتحقق من إمكانية التسلسل الجديد، وضمان دقة الكفاءة في العملية المعدلة.

خطوات عملية ثني الصندوق

ثني الصندوق هو سيناريو نموذجي في معالجة المعادن. يجب أن يتبع حساب تسلسل الثني لجهاز ESA S530 في هذه العملية منطق "التنفيذ المنفصل بالبرنامج" - حيث لا يمكن للعملية الرقمية فك صندوق مثنٍ إلى لوحة مسطحة مباشرة، وبالتالي يحتاج المشغل إلى إنشاء برنامجي ثني مستقلين:

• البرنامج 1: يستخدم للثني الأفقي، ويُعرّف زاوية الثني والموقع الجانبي لأطراف الصندوق.

• البرنامج 2: يستخدم للثني الرأسي، ويُعرّف معلمات الثني الطولية لأعلى/أسفل الصندوق.

من خلال تنفيذ هذين البرنامجين بالترتيب، يمكن تحقيق التشكيل الدقيق للصندوق. بالإضافة إلى ذلك، أثناء تنفيذ البرامج متعددة الأقسام، سيُعطي جهاز ESA S530 أولوية تلقائيًا لمعالجة القسم الذي يكون عرض الصفيحة المعدنية فيه أضيق، مما يقلل من خطر تشوه الصفيحة ويحسن كفاءة الثني.

إضافة قسم

لإضافة قسم معالجة جديد لثني الصندوق، اتبع الخطوات التالية:

1. اضغط على مفتاح الوظيفة المخصص (راجع مرفق لوحة تشغيل المعدات للحصول على الرمز) لفتح قائمة إدارة الأقسام.

2. اختر خيار "تغيير القسم" في القائمة. سيقوم النظام تلقائيًا بإنشاء قسم جديد، ويمكن للمشغل ضبط معايير الثني لهذا القسم (مثل الزاوية، وموضع الدعم).

إلغاء قسم

لحذف قسم غير ضروري، تكون خطوات التشغيل كما يلي:

1. استخدم مفاتيح الأسهم للتنقل إلى القسم المستهدف وتأكيد رقم القسم ومعاييره.

2. افتح قائمة إدارة القسم وحدد خيار "إلغاء القسم".

3. سيقوم النظام بإزالة القسم، وسوف يسترجع البرنامج تلقائيًا إلى خطوة "الثني الأول للقسم 1" لضمان استمرارية العملية اللاحقة.

الأسئلة الشائعة (FAQ)

كيف يُحسّن ESA S530 عملية الثني؟

يُعيد ESA S530 بناء عملية الثني من خلال "حساب تسلسل الثني التلقائي": حيث يلغي الحاجة إلى التجريب والخطأ اليدوي المتكرر (مثل تعديل تسلسل الثني عدة مرات في العمليات التقليدية)، ويقلل بشكل كبير من وقت ضبط المعدات؛ وفي الوقت نفسه، يقوم النظام بتحسين المسار بالاعتماد على خوارزميات التحكم العددي، ويقلل من الأخطاء التشغيلية، ويعزز الكفاءة والدقة الشاملتين لعمليات تشكيل المعادن، ويقلل من معدل هدر المواد.

هل يمكنني تعديل تسلسل الثني يدويًا في جهاز ESA S530؟

نعم. يدعم ESA S530 التعديل اليدوي لتسلسل الثني. وفقًا لاحتياجات الإنتاج المحددة (مثل قيود الشكل الخاصة بقطع العمل، أو القيود المؤقتة للعملية على المعدات)، يمكن للمشغلين تخصيص جزء أو كل خطوات الثني من خلال مفتاح [الثني] ومفتاح [الدوران]، مع أخذ كل من "مرونة العملية" و"دقة المعالجة" في الاعتبار.

ماذا يجب أن أفعل إذا حدث خطأ أثناء حساب تسلسل ثني ESA S530؟

إذا حدث خطأ في الحساب، يُوصى بالتحقق وفقًا للخطوات التالية:

1. أولاً، تحقق من المعلمات المدخلة: تأكد من دقة الإعدادات الأساسية مثل نوع المادة، وسمك الصفيحة، وزاوية الثني (فأخطاء المعلمات هي أسباب شائعة للفشل).

2. إذا كانت المعلمات صحيحة، فارجع إلى الدليل التشغيلي الرسمي لجهاز ESA S530 وابحث عن الحل الخاص برمز الخطأ المقابل في فصل "استكشاف الأخطاء وإصلاحها".

3. إذا لم تُحل المشكلة بعد، فاتصل بفريق الدعم الفني مباشرة، وقدم لقطة شاشة للرسالة الخطأ ومعايير القطعة العاملة، واحصل على مساعدة مستهدفة.

الاستنتاج

إتقان مبادئ وعمليات حساب تسلسل الثني ESA S530 هو الشرط الأساسي لتحقيق دقة عالية وكفاءة عالية في عمليات ثني المعادن. تكمن المنطقية الأساسية لهذه العملية في: ضمان جودة تشكيل القطع المعقدة مثل الصناديق من خلال استراتيجية "معالجة الثني الأفقي/الرأسي في برامج منفصلة" و"تنفيذ القسم الذي يحتوي على عرض صفائح أضيق أولاً"؛ وفي الوقت نفسه، يتيح التنسيق بين الوضعين التلقائي واليدوي للنظام التكيف مع الإنتاج الضخم الموحّد ومعالجة الاحتياجات الشخصية على حد سواء.

للاستفادة القصوى من أداء آلة الثني وضمان سير عملية الإنتاج بسلاسة، يُوصى بأن يتبع المشغلون بدقة المواصفات التشغيلية المذكورة أعلاه ويقوموا بتعديل المعلمات بشكل مرن وفقًا لخصائص القطعة في التطبيقات العملية. وللحصول على مزيد من المساعدة (مثل استلام وثائق تقنية إضافية أو الإجابة عن أسئلة محددة تتعلق بالعملية)، يمكنكم التواصل مع فريقنا في أي وقت، أو زيارة الموقع الرسمي لعرض مواد الدعم الكاملة المتعلقة بعمليات الثني، والتي تساعد في تحسين عملية معالجة المعادن باستمرار.
