ميزات المنتج
١. نظام تشغيل رقمي تحكم عددي متعدد اللغات
٢. مضخة تروس داخلية هادئة وموثوقة
٣. نظام هيدروليكي منظم بواسطة صمامات تناسبية
٤. دمج محرك بدون فرشاة مع تقنية رقمية «كَن أوبِن»، ومؤشر خلفي عالي الدقة يسمح بحركات سريعة للمحاور.
٥. خطوط بصرية عالية الدقة
٦. تثبيتات قابلة للتعديل
٧. أدوات وتثبيتات مُصلدة ومُجَلَّفة لضبط الأدوات بسرعة
٨. أصابع داعمة كاملة على دليل خطي مزدوج
9. دعائم أمامية من الفولاذ المقاوم للصدأ قابلة للتعديل في الارتفاع
١٠. تقويس ميكانيكي تلقائي
١١. لوحة كهربائية تحتوي مكونات عالية الجودة
١٢. نظام تشغيل وإيقاف وفق معايير السلامة الأوروبية

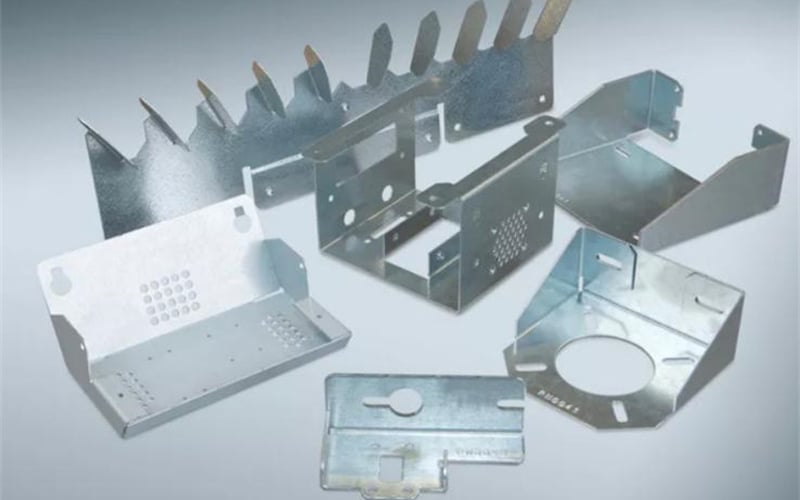

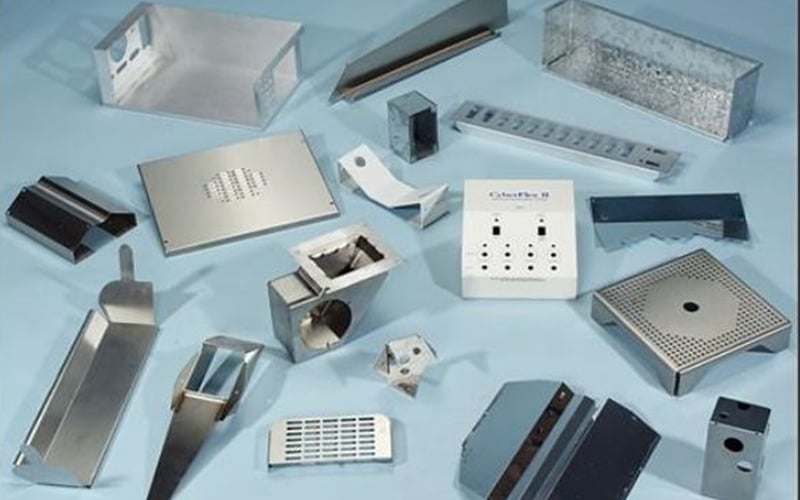

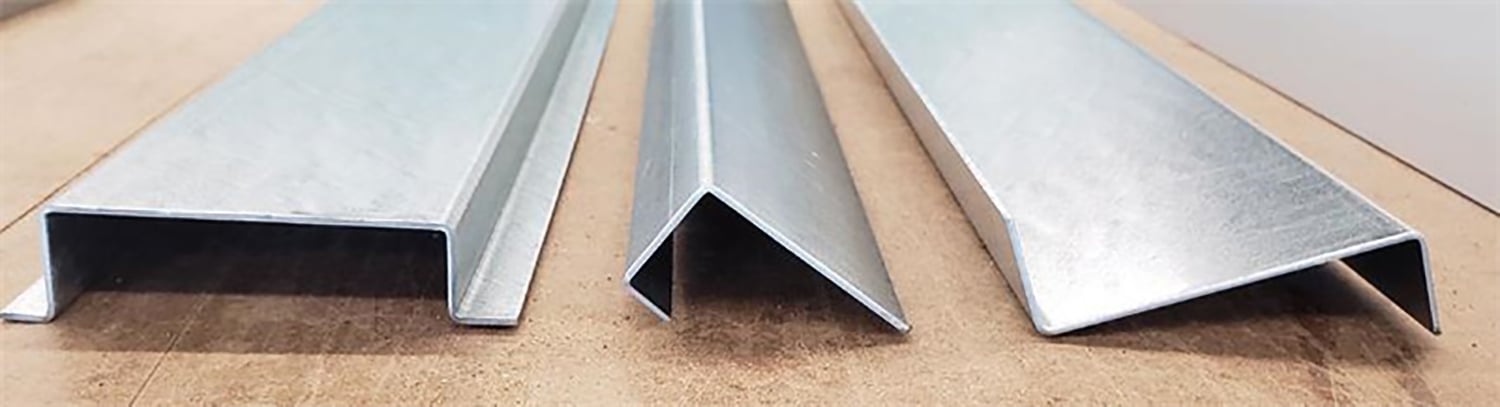

العينة
المعلم التقني
| الرقم | الاسم | البيانات | الوحدة | ملاحظة | |
| 1 | محور تحكم رقمي حاسوبي | Y1+ Y2+ X +R+V للتقويس | 4+1 | ||
| 2 | القوة الاسمية | 630 | kn | ||
| 3 | طول طاولة العمل | 2500 | ملم | ||
| 4 | المسافة بين الأعمدة | 2100 | ملم | ||
| 5 | عمق الحلق | 350 | ملم | ||
| 6 | شوط المكبس | 200 | ملم | ||
| 7 | أقصى ارتفاع مفتوح | 550 | ملم | ||
| 8 | سرعة العمل | سرعة الانخفاض الكامل | 190 | مم/ث | |
| سرعة العمل | 12 | ||||
| سرعة العودة | 180 | ||||
| 9 | محور X | المدى | 600 | ملم | |
| أقصى سرعة تشغيل | 250 | مم/ث | |||
| دقة التموضع | 0.02 | ملم | |||
| 10 | محورا Y1 وY2 | المدى | 200 | ملم | |
| دقة التموضع | 0.02 | ملم | |||
| القابلية للتكرار | 0.01 | ملم | |||
| 11 | سعة خزان الزيت | عدد الزيت | 46 | No | |
| الكمية | 300 | لتر | |||
| 12 | المحرك الرئيسي | نوع | Y132M-4 | B5 | |
| الطاقة | 5.5 | كيلو واط | |||
| السرعة | 1400 | دورة في الدقيقة | |||
| 13 | مضخة بيستون تروسية | نوع | HG1-16-01R-VPC | ||
| الضغط | 16 | لتر/دقيقة | |||
| التدفق | 31.5 | ميجا باسكال | |||
| 14 | أقصى ضغط تشغيلي للنظام الهيدروليكي | 25 | ميجا باسكال | ||
| 15 | الأبعاد الرسمية | الطول | 2800 | ملم | |
| العرض | 1450 | ملم | |||
| الارتفاع | 2150 | ملم | |||
| 16 | الوزن | 4800 | كجم | ||
قائمة العلامات التجارية للملحقات
| الرقم | الاسم | النوع/المصنع | التكوين |
| 1 | نظام تحكم رقمي | وحدة التحكم DELEM DA53T | القياسي |
| 2 | الكهرباء | شنايدر إلكتريك | |
| 3 | المحرك الرئيسي | محرك سيمنز | |
| 4 | محرك الخدمة | إستون/إنوفانس | |
| 5 | محرك الخدمة | إستون/إنوفانس | |
| 6 | مسطرة التقطيع | جي في آي | |
| 7 | مفتاح الدواسة | كوريا الجنوبية KACON | |
| 8 | مقاييس العودة | مسار دليل خطي براغي الكرات - تايوان HIWIN | |
| 9 | نظام هيدروليكي | بوش ريكستروث ألمانيا | |
| 10 | مضخة الزيت | Rexroth | |
| 11 | حلقة الإغلاق | PARKER-أمريكا | |
| 12 | موصل أنبوب الزيت | إم بي ألمانيا | |
| 13 | درع الأمان الأمامي | تم إنتاجه بواسطة ERMAK | |
| 14 | درع الأمان الخلفي | تم إنتاجه بواسطة ERMAK | |
| 15 | موت | مجموعة واحدة من القوالب القياسية | |
| 16 | المشابك | أدوات التثبيت القابلة للتغيير السريع | |
| 17 | وضع التعويض الانحنائي | التعويض الميكانيكي | |
| 18 | حماية الليزر | دي إس بي إيطاليا | قطعة اختيارية |
| 19 | الازدحام | التعويض الهيدروليكي | |
| 20 | التثبيت العلوي | المشبك الهيدروليكي | |
| 21 | التثبيت السفلي | التثبيت السريع | |
| 22 | دواسة قدم | لاسلكي | |
| 23 | أنظمة دعم الأوراق | هوائي | |
| 24 | خط الثني | ليزر | |
| 25 | نظام قياس الزاوية | ليزر | |
| 26 | أصابع خاصة | بالطلب | |
| 27 | الدعم الأمامي | التحكم العددي الحاسوبي / الروبوت | |
| 28 | محور اختياري | R1 R2 X1 X2 | |
| 29 | خيارات النظام | دا ٥٨ تي، دا ٦٦ تي، دا ٦٩ تي، إلخ | |
| 30 | معيار السلامة | المعيار الأوروبي سي إي، المعيار الكندي سي إس إيه، المعيار الأمريكي إن آر-١٢، المعيار الأمريكي أو إس إتش إيه |
قطع الغيار والأدوات الخاصة
| ملحق | ||||
| 1 | GB801-2011 | برغي M16X500 | قطعة | 4 |
| 2 | GB7160-2016 | مكسرات M16 | قطعة | 4 |
| 3 | GB98-2015 | أدوات قابلة للنفخ | قطعة | 1 |
| 4 | GB610-2014 | مفتاح صندوق الكهرباء | قطعة | 1 |
| 5 | GB766-2018 | مفتاح طاقة صندوق الأزرار | قطعة | 2 |
| 6 | GB568-2018 | زر القدم | قطعة | 1 |
| قطع الغيار | ||||
| 7 | GB689-2018 | حلقة الختم من النوع O | قطعة | 17 |
| 8 | جي بي ٦٣٨-٢٠١٨ | حلقة ختم تركيبية | قطعة | 16 |
قائمة الوثائق المرافقة
| وثيقة | |||
| 1 | كتاب تشغيل يدوي | نسخ | 1 |
| 2 | شهادة CE | نسخ | 1 |
| 3 | قائمة التعبئة⁄الفاتورة التجارية (شهادة المنشأ) | نسخ | 1 |
| 4 | معاينة ناجحة | نسخ | 1 |
