Ключевые факторы для определения размеров и конфигурации лазерной машины
Комплексная система оценки промышленных лазерных систем
1. Матрица обработки материалов

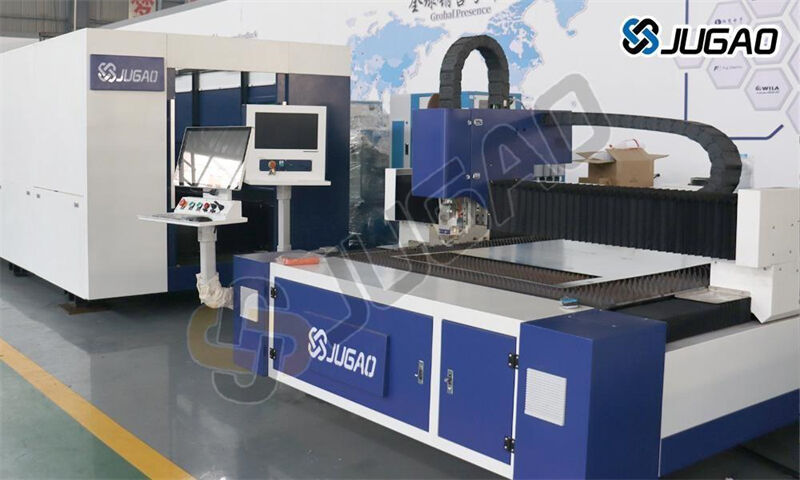

Руководство по обработке металлических материалов
| Тип материала | Диапазон толщины | Рекомендуемая мощность лазера | Особые условия |
| Углеродистая сталь | 0.5-30мм | 1-8 кВт | Требуется подача кислорода при толщине >6 мм |
| Нержавеющая сталь | 0.5-25мм | 1,5-6 кВт | Для резки без окисления требуется защитный азот |
| Алюминиевый сплав | 0.5-20мм | 2-10 кВт | Рекомендуется антибликовое покрытие |
| Медь/Латунь | 0,5-15 мм | 3-8 кВт | Для тонких листов предпочтителен зеленый лазер |
| Тип машины | Площадь пола | Требования к коммуникациям | Вспомогательная площадь |
| Стационарный | 1,5×2 м | 220 В однофазный | 1 м проход |
| Промышленности | 5×10 м | 480 В трехфазный | сервисные проходы 3 м |
| Портал | 8×20 м | 600V3-фазный + компрессор | буфер из материала 5мм |
| Параметры | Начального уровня | Средний ценовой сегмент | Промышленности | Повышенной прочности |
| Диапазон мощности | 500Вт-1кВт | 1-3кВт | 3-6кВт | 6-15кВт |
| Точность позиционирования | ±0,1 мм | ±0.05мм | ± 0,03 мм | ±0.02мм |
| Максимальный размер листа | 1,5×3 м | 2×4 м | 3×6 м | 4×15 м |
| Скорость резки* | 10 м/мин | 20м/мин | 30м/мин | 40м/мин |

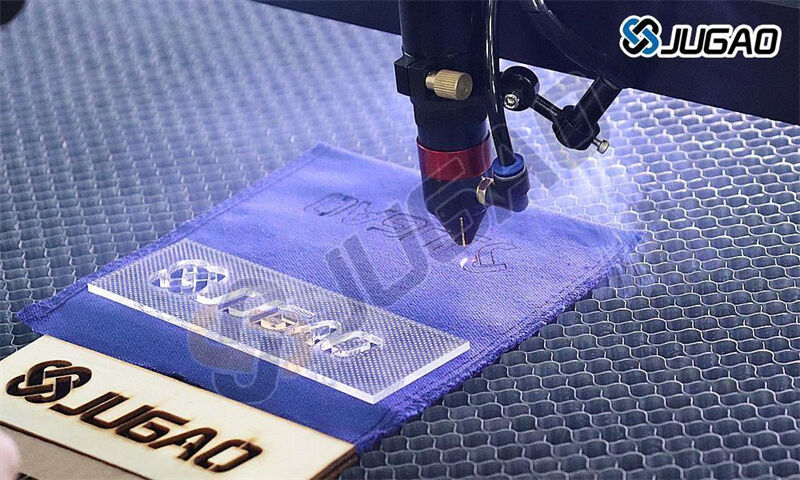

Обработка неметаллических материалов

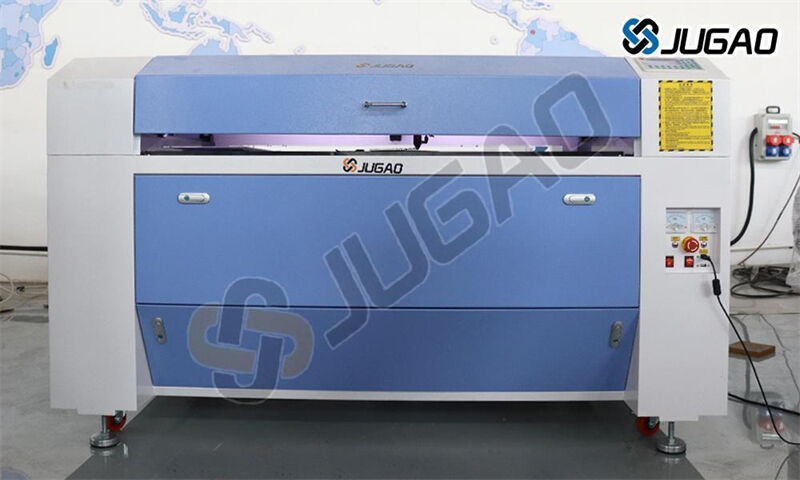

Акрил: CO₂-лазер (40-400 Вт) обеспечивает гладкие края до 25 мм
Древесина: Требуется мощность 60-150 Вт с воздушной поддержкой для толщины 3-20 мм
Технические ткани: Системы низкой мощности (30-100 Вт) с конвейерной подачей
Advanced Composite Materials
Углеволокно: Импульсный волоконный лазер предотвращает расслаивание
Стеклопластик: Требуются специализированные системы отвода дыма
Ламинаты: Системы с двойной длиной волны для гетерогенных материалов
2. Требования к прецизионной инженерии
Решения для резки микропрофилей
Ультракороткоимпульсные лазеры (пикосекундные/фемтосекундные)
Прецизионные линейные направляющие (точность позиционирования ±5 мкм)
Системы визионного выравнивания
пятиосевые режущие головки для сложных геометрий
Системы крупноформатной резки
Станки портального типа с длиной реза до 15 м
Системы автоматической смены сопел
Интегрированная технология измерения листового материала
3. Анализ производственных мощностей
Решения для массового производства
Автоматизированные системы обработки материалов
Устройства автоматической смены поддонов для непрерывной работы
Программное обеспечение для оптимизации раскроя (использование материала до 95%)
Системы предиктивного обслуживания для круглосуточной работы
Конфигурации для мелкосерийного производства
Компактные системы с занимаемой площадью <2 м²
Возможности быстрой смены заданий
Ручные станции загрузки/выгрузки
Многофункциональные рабочие столы
4. Учет при интеграции объекта
Рекомендации по планировке пространства
| Тип машины | Площадь пола | Требования к коммуникациям | Вспомогательная площадь |
| Стационарный | 1,5×2 м | 220 В однофазный | 1 м проход |
| Промышленности | 5×10 м | 480 В трехфазный | сервисные проходы 3 м |
| Портал | 8×20 м | 600V3-фазный + компрессор | буфер из материала 5мм |
Экологический контроль
Лазерные защитные ограждения (сертификат класса I)
Системы отвода дыма (2000-5000 CFM)
Климат-контроль (20±2°C для точных работ)
Фундаменты с изоляцией вибрации
5. Расширенные параметры конфигурации
Гибридные режущие системы
Комбинированные головки лазер + плазма
Интегрированные станции маркировки/захвата
Модули контроля качества в линии
Автоматические конвейеры сортировки деталей
Интеграция умной фабрики
Подключение IIoT для мониторинга производства
Планирование задач на основе облачных технологий
Симуляция цифрового двойника
Оптимизация параметров с использованием искусственного интеллекта
Сравнение технических характеристик
Матрица выбора лазерной системы
| Параметры | Начального уровня | Средний ценовой сегмент | Промышленности | Повышенной прочности |
| Диапазон мощности | 500Вт-1кВт | 1-3кВт | 3-6кВт | 6-15кВт |
| Точность позиционирования | ±0,1 мм | ±0.05мм | ± 0,03 мм | ±0.02мм |
| Максимальный размер листа | 1,5×3 м | 2×4 м | 3×6 м | 4×15 м |
| Скорость резки* | 10 м/мин | 20м/мин | 30м/мин | 40м/мин |
*Для низкоуглеродистой стали толщиной 1 мм с подачей O₂
Дорожная карта реализации
1. Оценка потребностей
Аудит материалов и анализ толщины
Прогнозирование объемов производства
Оценка требований к точности
2. Спецификация системы
Выбор типа лазера (волоконный/CO₂/дисковый)
Определение рабочей зоны
Определение уровня автоматизации
3. Подготовка объекта
Модернизация энергетической инфраструктуры
Проверка нагрузки на пол
Установка систем контроля окружающей среды
4. Операционная интеграция
Программы обучения персонала
Квалификация процессов
Разработка протоколов технического обслуживания
Это техническое руководство предлагает систематический подход к выбору систем лазерной резки, позволяя:
повышение эффективности использования капитала на 30-50%
снижение эксплуатационных расходов на 20-35%
увеличение объема производства на 15-25%
Для достижения оптимальных результатов проведите комплексный аудит объекта и проконсультируйтесь с инженерами по применению лазеров перед утверждением технических характеристик оборудования.
