Três tamanhos de limite de dobra

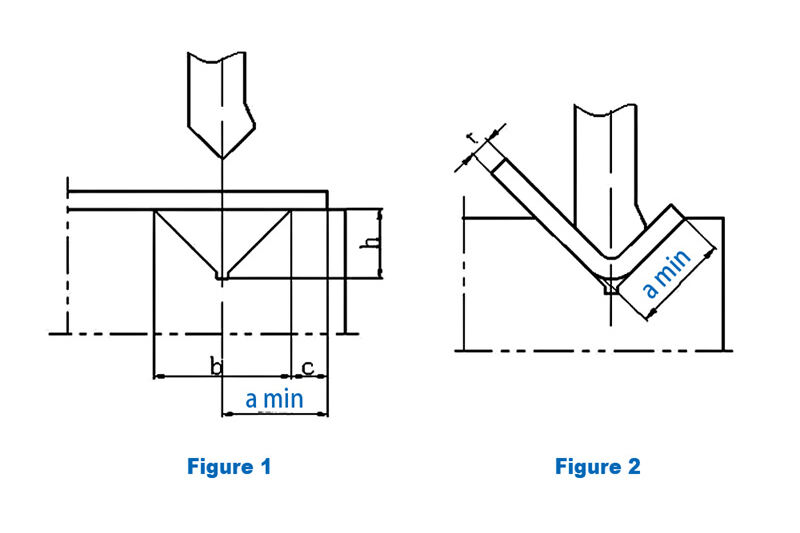

1. O tamanho mínimo da prateleira c do dobramento da chapa está relacionado à espessura da chapa
a. O tamanho da prateleira c de chapas de 1mm~3mm é de 3mm;
b. O tamanho da prateleira c de chapas com espessura superior a 3mm é igual à espessura da chapa

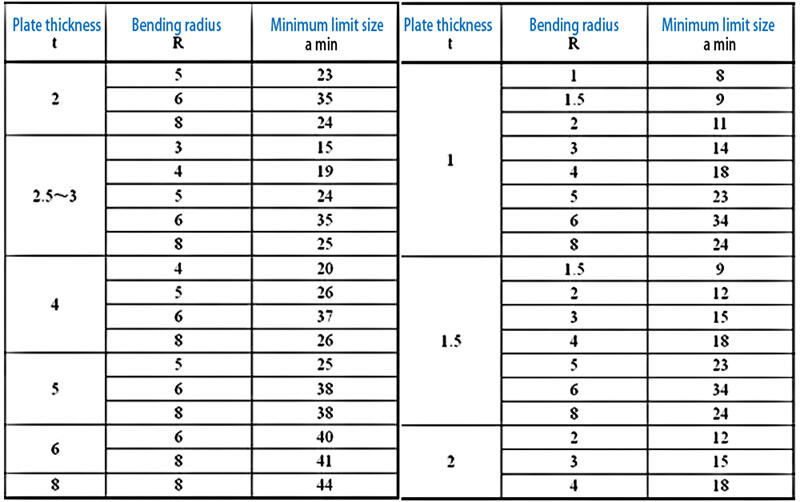

a relação entre o tamanho mínimo do limite da borda do esquadro angular com dobra a min (veja Figura 2) e a espessura da chapa, raio de dobra e tamanho da prateleira está mostrada na tabela.
Tamanho mínimo do limite da borda do esquadro angular com dobra

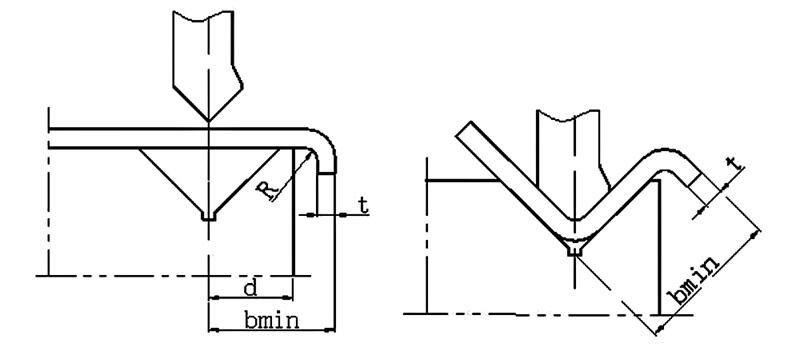

3. Tamanho mínimo do limite da borda externa com dobra
A. A dimensão mínima d do centro do ranhura do morfismo até o lado de fora do morfismo
B. A dimensão mínima b min da linha central do segundo ranhura de dobra ao lado de fora da borda reta da placa

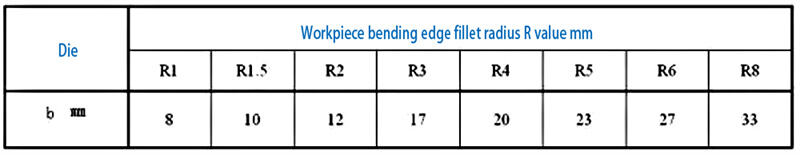

Dimensão mínima do centro do ranhura do molde até a parte externa do molde

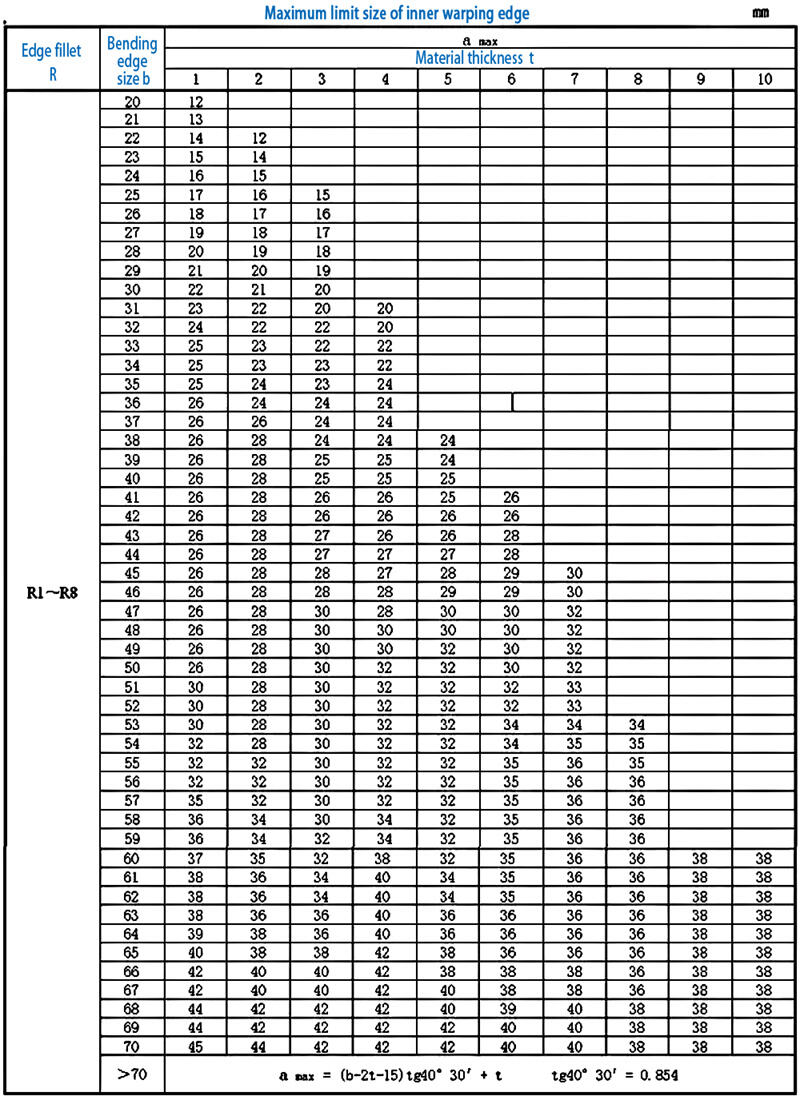

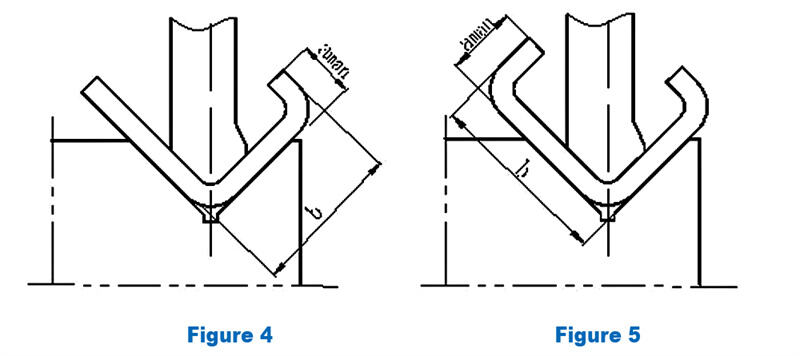

4. O tamanho limite máximo da borda interna de torção é mostrado na Figura 4
O tamanho limite máximo de correspondência dos lados b e a é determinado por diferentes moldes de corte superior, veja o tamanho de referência na figura abaixo

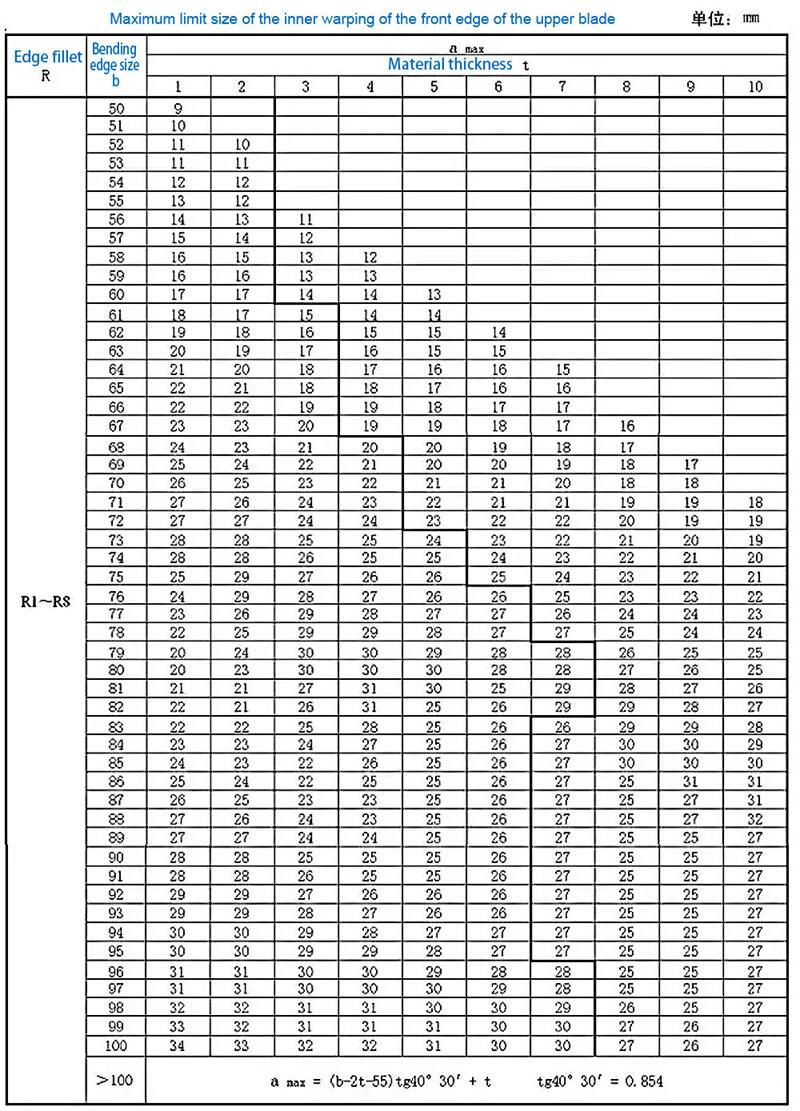

5. O tamanho limite máximo da torção interna da borda frontal da lâmina superior é mostrado na Figura 5. O tamanho limite máximo de correspondência dos lados b e a é determinado de acordo com diferentes moldes de lâmina superior.
