Hvis du leter etter en omfattende veiledning for å sette opp stansverktøy for ESA S640-bøyeskive, dekker denne veiledningen nettopp det. Vi går gjennom hver enkelt trinn i ESA S640-stansoppsettprosessen i detalj, slik at driften din foregår smidig og med nøyaktighet ned til minste detalj. Uansett om du er en erfaren metallarbeider eller nybegynner med ESA S640, vil denne veiledningen løse usikkerhetene dine og gi deg ferdighetene til å utføre stansoppsettet effektivt – og dermed optimalisere arbeidsflyten din innen metallfabrikasjon.

Stanslisteadministrasjon

Det første trinnet i ESA S640-punksjonsoppsettet er å få tilgang til og effektivt administrere punksjonslisten, som danner grunnlaget for en organisert og effektiv verktøydrift. Nedenfor følger en detaljert oversikt over hvordan du får tilgang til listen og administrerer punksjonsverktøyene dine.

Å få tilgang til punksjonslisten

1. Bytt visning: Trykk på den dedikerte bryterknappen for å bytte mellom punksjonslisten og matriselisen. Grensesnittet kan som standard vise matriselisen, så et trykk til på knappen viser punksjonslisten.

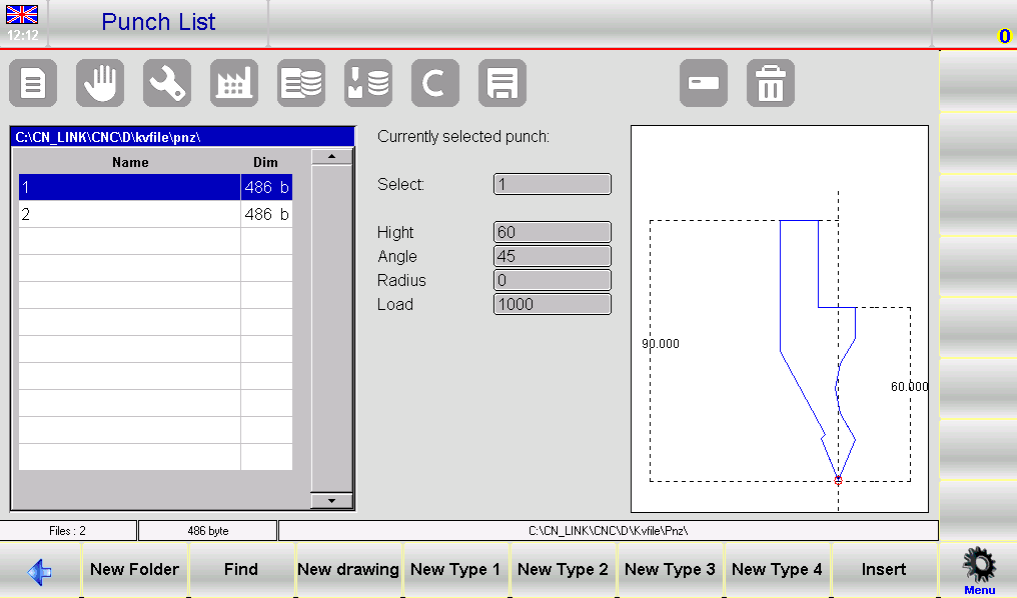

2. Forstå oppbygningen av grensesnittet: Når punksjonslisten vises, er grensesnittet delt inn i tre hovedseksjoner:

￮ Venstre panel viser den komplette katalogen med alle tilgjengelige punksjonsverktøy.

￮ Sentralboksen viser alle tekniske data knyttet til det punksjonsverktøyet som for øyeblikket er valgt.

￮ Høyre panel gir en visuell forhåndsvisning av det punksjonsverktøyet som er markert i listen.

Effektiv punksjonsadministrasjon

Behersk bruken av systemets funksjonsknapper for å navigere og administrere feilregisteret enkelt, og dra full nytte av forhåndsvisnings-, redigerings- og sikkerhetskopieringsfunksjonene for en effektiv arbeidsflyt.

Navigering med funksjonsknapper

Bruk de innebygde funksjonsknappene til å utføre grunnleggende operasjoner på feilregisteret:

• [Ny mappe]: Opprett dedikerte mapper for å kategorisere og organisere feil for ulike prosjekter eller operasjoner.

• [Finn]: Søk raskt etter og finn en spesifikk feil fra hele listen, slik at man unngår manuell rulling.

• [Ny tegning]: Lag en helt egendefinert feil fra bunnen av for å oppfylle unike fremstillingskrav.

• [Ny type]: Velg mellom forhåndskonfigurerte feiltyper (type 1, 2, 3, 4) for å akselerere oppsettet for standardapplikasjoner.

• [Sett inn]: Legg til den valgte feilen i ditt aktive arbeidsprogram eller tilordne den til en spesifikk bøyeoperasjon.

Forhåndsvisnings- og redigeringsverktøy

• Aktiver verktøyforhåndsvisning: Funksjonen for verktøyforhåndsvisning er aktivert som standard for å hjelpe deg med å raskt identifisere stansverktøy visuelt; den kan slås på eller av etter behov. For å justere denne innstillingen, åpner du systemmenyen og velger 4>> Forhåndsvisning.

• Kopier et stansverktøy: Velg det ønskede stansverktøyet, åpne menyen og velg 0>> Kopier. Skriv inn et unikt navn for det kopierte stansverktøyet og bekreft handlingen for å lagre det.

• Gi et stansverktøy nytt navn: Marker det stansverktøyet du vil gi nytt navn, gå inn i menyen og velg 1>> Gi nytt navn. Skriv inn det nye navnet og bekreft for å gjennomføre endringen.

Slette og sikkerhetskopiere stansverktøy

• Slett ett enkelt stansverktøy: Velg det stansverktøyet som skal slettes, bekreft valget i dialogboksen som dukker opp, og trykk [OK] for å fjerne det fra listen.

• USB-sikkerhetskopiering og -sletting:

￮ Lagre til USB: Sett inn en USB-minneplatt i ESA S640-porten, åpne menyen og velg 2>> Lagre verktøy for å sikkerhetskopiere alle stansverktøy og matriser til eksternt enhet.

￮ Slett alle verktøy: For å rydde hele den interne stans- og matrisekatalogen, velg 3>> Slett verktøy fra menyen og bekreft med [Ja].

• Administrer verktøy lagret på USB: Sett inn en USB-enhet med forhåndslagret stans- og matrisedata i systemet. Du kan få tilgang til og administrere disse eksterne verktøyene ved å bruke de samme operasjonene som for den interne verktøylisten.

• Overfør til intern NC-disk: For å lagre verktøy som er lagret på USB til ESA S640s interne NC-disk, velg alternativet 2>> Lagre verktøy fra menyen.

Riktig administrasjon av stansliste forenkler oppsettprosessen for din ESA S640, sikrer nøyaktighet i metallbearbeidingsoppgaver, øker den totale produktiviteten og reduserer betydelig tiden som brukes på verktøyoppsett.

Hvordan opprette en ny stans i ESA S640

Å opprette en ny stans er kjerneelementet i oppsettsprosessen for ESA S640, og kan gjøres enten ved å designe en egendefinert stans fra bunnen av eller ved å justere forhåndsdefinerte stanstyper slik at de passer dine behov. Følg trinnvise instruksjoner nedenfor for å fullføre prosessen nøyaktig.

Trinn 1: Start opprettelse av ny stans

1. Åpne verktøybiblioteket: Trykk på den angitte knappen for verktøybiblioteket for å vise punktlisten på grensesnittet.

2. Bytt til stansseksjonen: Hvis matriselista vises som standard, trykk på knappen for verktøybiblioteket igjen for å bytte til stanslista.

3. Velg en metode for stanskonfigurasjon: Velg din foretrukne måte å opprette en stans på – enten ved å designe en helt egendefinert stans fra bunnen av, eller ved å bruke én av de fire forhåndsinnsatte stanstypene med faste standardmål (de forhåndsinnsatte typene kan justeres for å tilpasse dem dine spesifikke driftskrav).

> Viktig merknad: Nøyaktige stans-tegninger er avgjørende for systemets

kollisjonskontroll av arbeidsstykket, og nøyaktige stansmål danner grunnlaget for beregning av bøyedybde. Hvis det er utfordrende å designe en egendefinert stans fra bunnen av, velg en forhåndsinnsatt type og juster dens parametere for å gjenspeile den faktiske stansformen så nøyaktig som mulig ved hjelp av systemets forhåndefinerte datafelter.

4. Velg den tilsvarende knappen:

￮ Trykk på [Ny tegning] for å designe en helt egendefinert stans.

￮ Trykk på [Ny type 1]/[Ny type 2]/[Ny type 3] for å bruke de respektive standardforhåndsinnstilte stansene.

￮ Trykk på [Ny type 4] for å få tilgang til den forhåndsinnstilte runde stansen.

5. Angi stansens spesifikasjoner: Etter at du har valgt en stanstype, vises et parameterinntastingsvindu. Skriv inn viktige dimensjonsdata, som f.eks. stansens totalhøyde og arbeidshøyde, og sørg for at alle verdier samsvarer med dine fremstillingskrav.

6. Gå til tegnesiden: Når de grunnleggende dimensjonene er angitt, trykker du på [OK] for å gå til stansetegnesiden. Sidens oppsett varierer avhengig av den valgte stanstypen. Fullfør stansdesignet her for å sikre at det oppfyller kravene til systemets kollisjonsvernskontroller og bøydedybdeberegninger – begge er avgjørende for driftssikkerhet og bearbeidingsnøyaktighet.

Å følge disse trinnene nøye sikrer at oppsettet av din nye stans er nøyaktig og tilpasset dine spesifikke metallbearbeidingsoperasjoner.

Steg 2: Tegn stansens geometri

Etter at de grunnleggende stansparametrene er angitt, er neste trinn å tegne den nøyaktige stansgeometrien ved hjelp av ESA S640s integrerte tegneverktøy. Dette trinnet skaper en nøyaktig digital representasjon av stansen og forhindrer maskinfeil forårsaket av uoverensstemmelse mellom verktøygeometri. Tegnefunksjonen åpnes via systemets dedikerte tegnemodul, og ytterligere detaljer finnes i den offisielle ESA S640-brukerhåndboken.

Tegnegrensesnittet består av et tegnearbeidsområde på venstre side og fire inndatafelter på høyre side, som brukes til å angi polarkoordinater, kartesiske koordinater, hjørnepunkter og buetegningsparametere henholdsvis.

Viktige tegneregler og inntasting av hjørnepunkter

Følg følgende konvensjoner for å sikre nøyaktigheten til stanstegningen:

1. Tegn mot klokken: Tegn alltid stansgeometrien mot klokken, og husk at maskinens bakstopp er plassert på høyre side av stansen.

2. Definer stansespiss (kritisk trinn): Stansespissen er det viktigste delen av tegningen. Start med å angi spisslengden «lp», deretter fullfør følgende trinn:

￮ Angi og bekreft spissvinkelen og kantavfasingens mål (hvis relevant).

￮ Skriv inn spissradien (i R-datafeltet) og trykk på [OK].

￮ Angi stanselasten (maksimalt tonn per meter) og bekreft verdien. Denne sekvensen vil tegne stansespissen, og systemet vil bruke en forhåndsdefinert lengde for de resterende stansedelene til videre redigering.

Detaljerte tegningsinstruksjoner

Bruk en standardstans som eksempel og følg disse trinnene når du arbeider i «lp»-datafeltet:

• Skriv inn spissdata sekvensielt: Angi spissens lengde og vinkelverdier én etter én i de angitte feltene.

• Bruk buelfunksjonen for kurver: Trykk på [Bu] for å lage glatte buede deler på stansen; angi tilsvarende lengde- og dybdeverdier for buen for å generere formen.

• Finjuster målinger: Bruk systemets grafiske justeringsverktøy for ±1° (vinkel) og ±1 mm (lengde) for å forfine stanseseksjoner, slik at den digitale tegningen passer så nøyaktig som mulig til den fysiske stansen.

Korrigér og lagre tegningen

• Utfør korreksjoner: Hvis du angir feil data, naviger til det aktuelle datafeltet for å redigere og korrigere verdien.

• Lagre designet: Når tegningen er ferdig, lagre den i systemets interne minne. Gi stansen et navn ved å kombinere bokstaver og tall (for enkel identifisering) og trykk på [OK] for å bekrefte lagringen.

Steg 3: Arbeid med forhåndsinnstilte stanser

Grensesnittet for forhåndsinnstilte stanser inneholder en forhåndstegnet stansgeometri sammen med et fullstendig sett med redigerbare datafelter som definerer stansens form og dimensjoner. Ved å endre en hvilken som helst verdi i disse feltene og trykke på [OK], blir stansgeometrien automatisk tegnet på nytt for å vise den oppdaterte parameteren, noe som gjør det enkelt å tilpasse standard forhåndsinnstillinger til dine behov.

Lagre tilpassede forhåndsinnstilte stanser

Etter å ha justert de forhåndsinnstilte stansparametrene etter dine krav, lagre den tilpassede designen for gjentatt bruk i fremtidige operasjoner:

1. Trykk på systemets lagre-knapp for å lagre den endrede stansen i ESA S640s interne minne.

2. Gi stansen et navn med en alfanumerisk etikett (vi anbefaler å bruke stansens offisielle katalogkode for enkel referanse).

3. Klikk på [OK] for å bekrefte lagringen. Denne trinnet sikrer at din tilpassede innstilling er lagret trygt og kan hentes raskt for påfølgende produksjonsløp.

Fullfør stansinnstillingen

Når alle stanser er konfigurert, tegnet og lagret, utfør en full systemkontroll for å verifisere nøyaktigheten til alle stansoppføringer, parametere og tegninger. Denne siste verifikasjonssteg minimerer risikoen for driftsfeil og sikrer høyest mulig presisjon i alle bøyeoperasjoner på bøyeskiven.

Ved å følge disse detaljerte trinnene for innstilling av stanser og matriser på ESA S640, vil du utnytte systemets fulle muligheter og betydelig øke produksjonseffektiviteten. Nøyaktig innstilling av stanser er ikke bare avgjørende for presis metallbehandling, men utvider også levetiden til pressbryteren ESA S640 og dens verktøy.

Vanlegaste spørsmål (FAQ)

Hva er den anbefalte frekvensen for å sjekke og oppdatere innstillingen av stanser på ESA S640?

Vi anbefaler at du gjennomgår og oppdaterer innstillingen av stanser på ESA S640 hvert 300.–500. driftstime. Rutinemessige vedlikeholdsinspeksjoner bør inkludere kontroll av den fysiske integriteten til stansverktøyene, nykalibrering av stansparametrene i systemet samt rengjøring av verktøyene og relevante maskinkomponenter for å sikre optimal ytelse.

Kan ESA S640 støtte egendefinerte stansdesigner under innstilling?

Ja, ESA S640-systemet støtter fullt ut opprettelse av egendefinerte stansmønstre under oppsettet. Bruk systemets funksjon [Ny tegning] for å designe, tegne og lagre fullstendig tilpassede stanskonfigurasjoner som oppfyller de spesifikke kravene til ditt metallbearbeidingsprosjekt.

Hva bør jeg gjøre hvis en stans er feiljustert i ESA S640-oppsettet?

Hvis du opplever problemer med feiljustering av en stans, bør du først gjennomgå de offisielle justeringsprosedyrene som er beskrevet i brukerhåndboken for ESA S640. Sørg for at den fysiske stansen er riktig plassert i maskinen og at dens digitale konfigurasjon i programvaren er korrekt. Bruk systemets forhåndsvisningsfunksjon for å kontrollere stansens justering visuelt i det digitale arbeidsområdet før du starter noen bearbeidingsoperasjoner.

Konklusjon

Oppsummert innebär inställningsprocessen för ESA S640-stansmaskinen en serie nyckelsteg som är strukturerade och avgörande för att uppnå optimal prestanda och precision vid metallbearbetning. Genom effektiv åtkomst till och hantering av stanslistan, användning av förinställda stanstyper för snabb inställning, utformning av anpassade stansar för specifika behov samt regelbunden underhålls- och kontrollrutiner kan du avsevärt förbättra funktionaliteten hos din ESA S640-kantpress och förlänga dess livslängd.

För mer detaljerad teknisk support eller om du har frågor om inställningen av stansar för ESA S640 rekommenderar vi att du kontaktar JUGAO. Utforska även vårt fullständiga utbud av teknisk dokumentation för att få ytterligare insikter och vägledning om hur du maximerar produktiviteten och prestandan för din ESA S640-utrustning.
