Optimal driftsveiledning for DELEM DA53T/DA58T Z-aksekontroller

Feil konfigurasjon av DELEM DA53T/DA58T Z-akskontrolleren kan alvorlig svekke driftseffektiviteten til bremsepresser. Denne omfattende veiledningen beskriver riktig oppsett og driftsmetoder for Z-akskontrolleren, med mål om å hjelpe operatører med å oppnå jevn og høy-nøyaktig drift av bremsepresser ved å mestre dets sentrale funksjoner og konfigurasjonsprosesser.

DELEM DA53T/DA58T Z-akskontrolleren er en dedikert kontrollkomponent som er utviklet for DELEM DA53T/DA58T CNC-systemet. Den er integrert med Schneider Easy Harmony-touchskjermen og Schneider TM200 PLC, en integrasjon som oppgraderer DA53T/DA58T-systemet til å støtte 6+1-akskontroll og betraktelig forbedrer systemets operasjonelle fleksibilitet og nøyaktighet. Den brukte touchskjermmodellen er HMIET6401, som har et 7-tommers display med en oppløsning på 800 × 480 piksler og en TFT-LCD-skjerm med 16 millioner farger for tydelig og intuitiv drift.

1. Oversikt over grunnleggende drift av Z-akskontrolleren

For DELEM DA5XT-seriens systemer (inkludert DA53T/DA58T) kan Z-aksen styres både i éntrinns- og flertrinnsprogrammeringsmodus – akkurat som X- og R-aksene kan Z-aksens kontrollmodus fritt tilpasses på DA5XT-systemet.

De sentrale driftstrinnene for Z-akskontrollering er som følger:

1. Basert på den faktiske platemetallets lengde og stansposisjonen, angi de nøyaktige Z-aksens programmeringskoordinatene på JUGAO-touchskjermen;

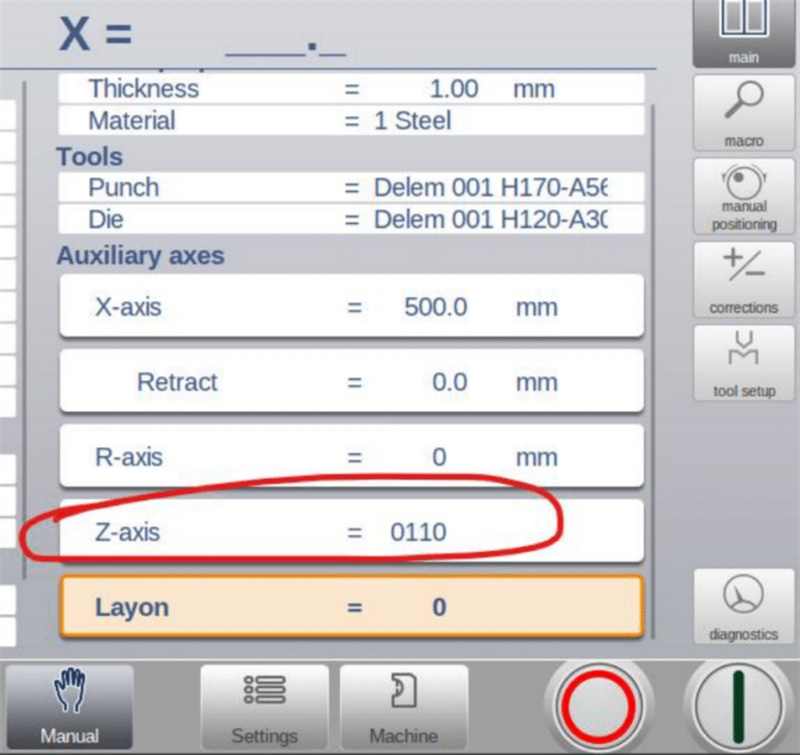

2. For hver programmeringstrinn på DA5XT-systemet, tilordne en unik Z-akse-ID (ID-verdien er i binært format, med et konfigurerbart område fra 0000 til 1111).

Både enkelttrinns- og flertrinns-Z-akse-driftsmodus støtter vilkårlig innstilling av Z-akse-ID-verdier innenfor det binære området 0000–1111, og systemet gir visuelle driftseksempler for begge modusene for å lette operatørens forståelse og håndtering.

2. Detaljert drift på JUGAO-touchskjermen

JUGAO-touchskjermen er den sentrale menneske-maskin-grensesnittet for manuell og automatisk Z-akse-drift, med tydelig og forskjellig driftslogikk for ulike driftsmoduser, samt dedikerte håndteringsmetoder for avvikende situasjoner og daglig kalibrering.

2.1 Manuell driftsmetode

Manuell drift av Z-aksen er kun tilgjengelig når ikonet for manuell drift vises på berøringskrysset; hvis ikonet ikke vises, er manuell kontroll deaktivert.

• Trykk på fremover-kontrollknappen for å bevege Z1 eller Z2 i retning av økende posisjonsverdi (Y1-siden svarer til posisjonen med laveste Z-akseverdi, og Y2-siden svarer til posisjonen med høyeste Z-akseverdi);

• Trykk på bakover-kontrollknappen for å bevege Z1 eller Z2 i retning av minkende posisjonsverdi, og bevegelsen stopper umiddelbart når knappen slippes;

• Bytte mellom Z1 og Z2: Trykk på aksenvalgknappen, og Z2 vises i blått, noe som indikerer at Z2 er i manuelt betjenbar tilstand; trykk igjen på knappen, så blir Z2 svart igjen og manuell kontroll byttes tilbake til Z1.

2.2 Automatisk driftsmetode

Automatisk drift av Z-aksen utløses av den dedikerte automatisk-startknappen på JUGAO-berøringskrysset, med en forutsetningskontroll av utstyrets tilstand:

• Hvis oljepumpen til bremsepressen ikke er startet, vil skjermen gi operatøren en melding om å starte oljepumpen først;

• Hvis oljepumpen er i normal driftstilstand, vil trykk på knappen for automatisk start føre Z-aksen til å bevege seg til den forhåndsinnstilte posisjonen som tilsvarer Id0000;

• Trykk når som helst på den dedikerte stoppknappen på skjermen for å stanse Z-aksens automatiske bevegelse umiddelbart.

2.3 Håndtering av unormale situasjoner ved kollisjonsulykker

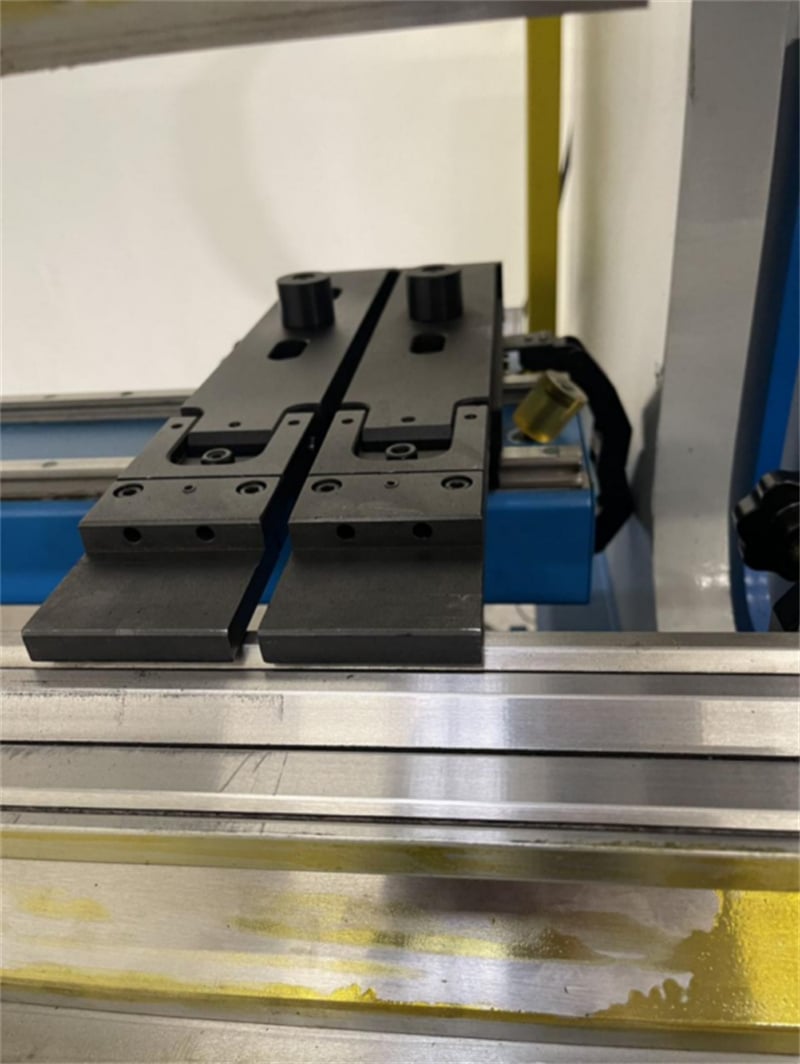

I tilfelle kollisjon mellom stoppfingrene for Z1 og Z2 under drift, håndteres unormaliteten i følgende rekkefølge:

1. Sjekk først om Z-aksens drivmodul har et alarmssignal; hvis en alarm er utløst, slå av strømmen til drivmodulen og start den på nytt for å nullstille alarmen;

2. Utfør kalibreringsoperasjonen «undervisning» for både Z1- og Z2-aksen;

3. Skriv inn de faktiske nåværende nøyaktige posisjonsverdiene for Z1 og Z2 på touchskjermen, og etter bekreftelse kan systemet gjenoppta normale påfølgende operasjoner.

2.4 Nøkkelkrav for Z-akse-innlæring (kalibrering)

Riktig Z-akse-innlæring (kalibrering) er den grunnleggende forutsetningen for normal og nøyaktig drift av hele Z-akse-styreenheten, og denne operasjonen må utføres i følgende situasjoner:

1. Første prøvedrift og igangsetting av en ny bremsepresse utstyrt med DA53T/DA58T Z-akse-styreenhet;

2. Eventuelle utilsiktede kollisjoner mellom Z-akse-stoppfingrene eller andre unormale mekaniske påvirkninger på Z-aksen.

Det er viktig å merke seg at Z-akse-styreenheten har en strømavbruddshukommelsesfunksjon: de kalibrerte Z-akse-posisjonsparameterne lagres automatisk av systemet. Etter at utstyret slås av og deretter startes på nytt, trenger operatøren ikke å gjenta innlærings- (kalibrerings-)operasjonen, og systemet kan direkte hente de lagrede parameterne for drift.
