Trinn 1: Fylling av hydraulikkvæske og tilkobling av elektrisk ledning

Riktig fylling av hydraulikkvæsketanken

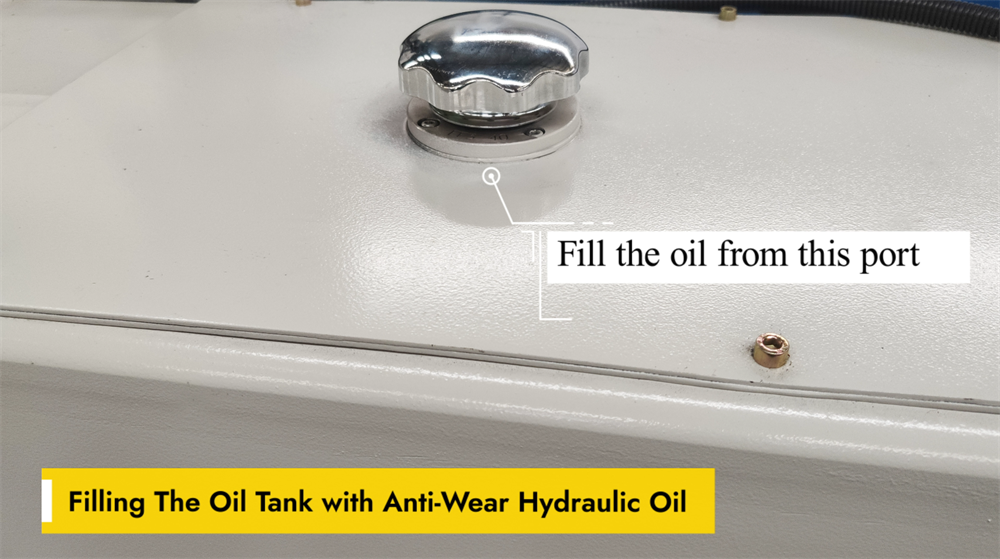

Slik at E21 NC-bøyeskiven fungerer jevnt, må hydraulikktanken fylles riktig med slitasjebestandig hydraulikkolje. Denne spesialiserte oljen reduserer friksjonen mellom hydraulikkomponentene og forhindrer tidlig slitasje, noe som dermed forbedrer maskinens samlede ytelse. Ved påfylling skal du bruke den dedikerte oljepåfyllingsåpningen på maskinen og sikre at oljenivået holdes innenfor produsentens anbefalte område. Å fylle tanken for mye eller bruke hydraulikkolje av lav kvalitet kan føre til ineffektivitet i systemet og til og med permanent skade på komponenter. Kontroller regelmessig oljenivået og bytt ut hydraulikkoljen etter behov for å opprettholde bøyeskivens optimale driftstilstand.

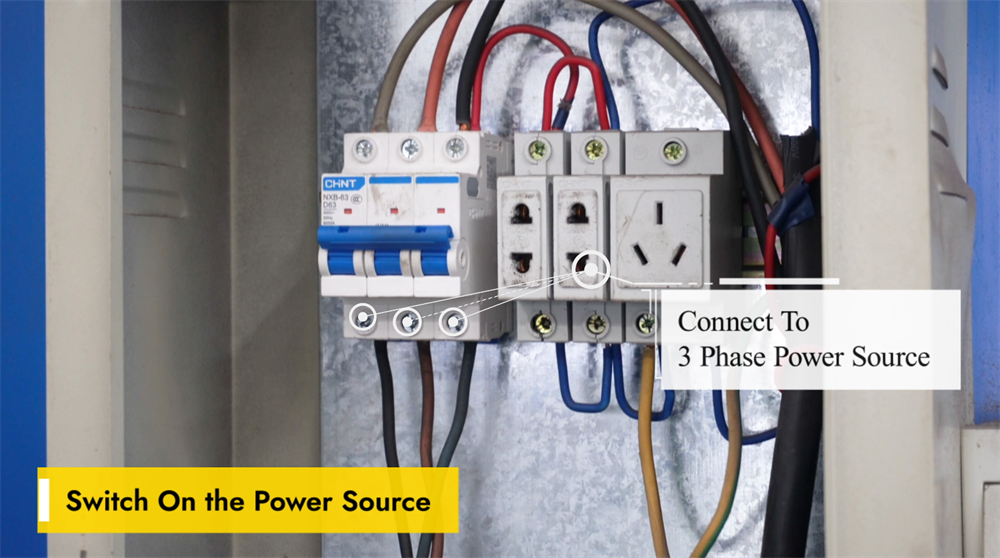

Strømtilkobling for NC-bøyeskive

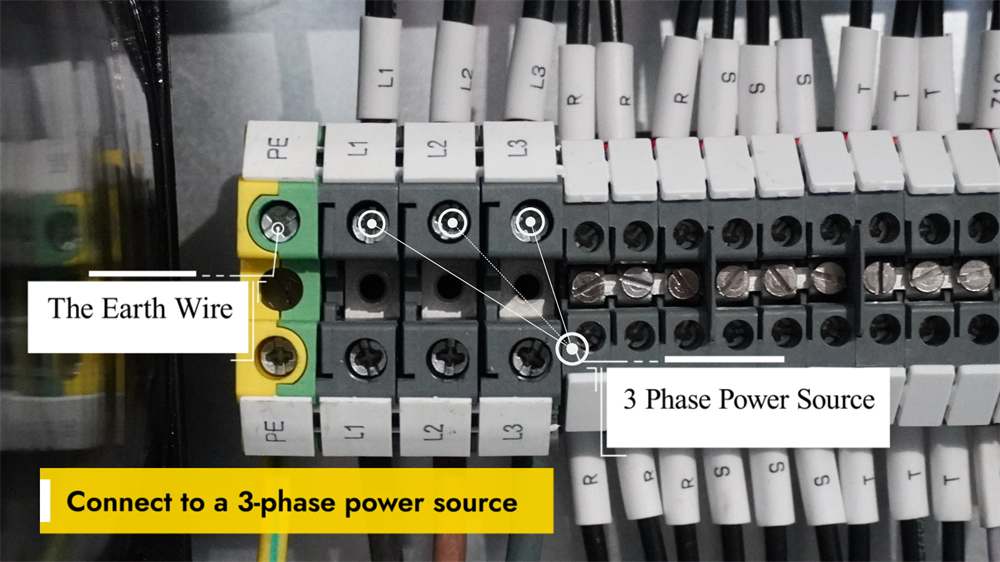

Før du setter i gang NC-bøyemaskinen, er det avgjørende å koble maskinen til en stabil trefase-strømforsyning, noe som er nødvendig for å sikre stabil ytelse og unngå elektriske feil. Kontroller at spenningen fra strømforsyningen samsvarer med maskinens angitte elektriske parametere. Alt ledningsarbeid må utføres av en kvalifisert elektriker, som vil sikre sikre tilkoblinger og full overholdelse av elektriske sikkerhetsforskrifter. Etter at ledningsarbeidet er utført, må du sjekke maskinens jording for å eliminere elektriske sikkerhetsrisikoer. Slå på hovedstrømbryteren og inspiser kontrollpanelet for eventuelle feilkoder eller advarselsmeldinger. Hvis panelet ikke viser noen avvik, er systemet klart for drift. Følg alltid produsentens anbefalinger for trygg og effektiv bruk av utstyret.

Aktivering av hovedstrømforsyningen

Før du starter E21 NC-bøyebanken, må du bekrefte at maskinen er tilkoblet en stabil strømforsyning og at spenningen oppfyller utstyrets krav for å unngå elektriske feil. Finn hovedbryteren for strømmen, som vanligvis er montert på siden eller bakside av maskinen, og slå den til i «PÅ»-stilling. Vent noen sekunder mens systemet fullfører sin initialiseringsprosess; kontrollpanelet skal vise oppstartinformasjon som indikerer at systemet er klart til bruk. Hvis det vises noen feilkoder på panelet, se i den offisielle driftshandboken for feilsøkingsløsninger. Følg strengt alle sikkerhetsprotokoller før du starter noen bøyeoperasjoner på platemetal.

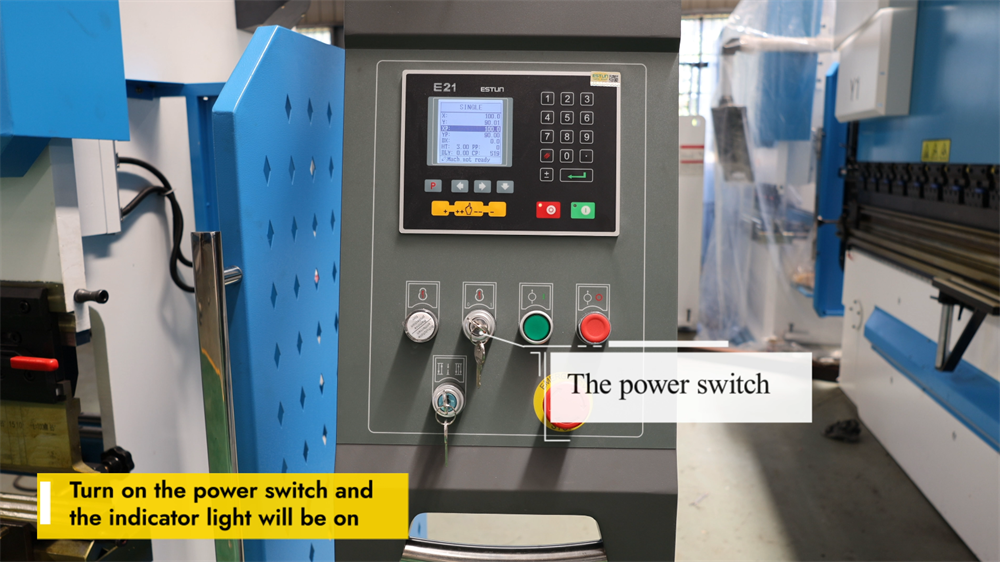

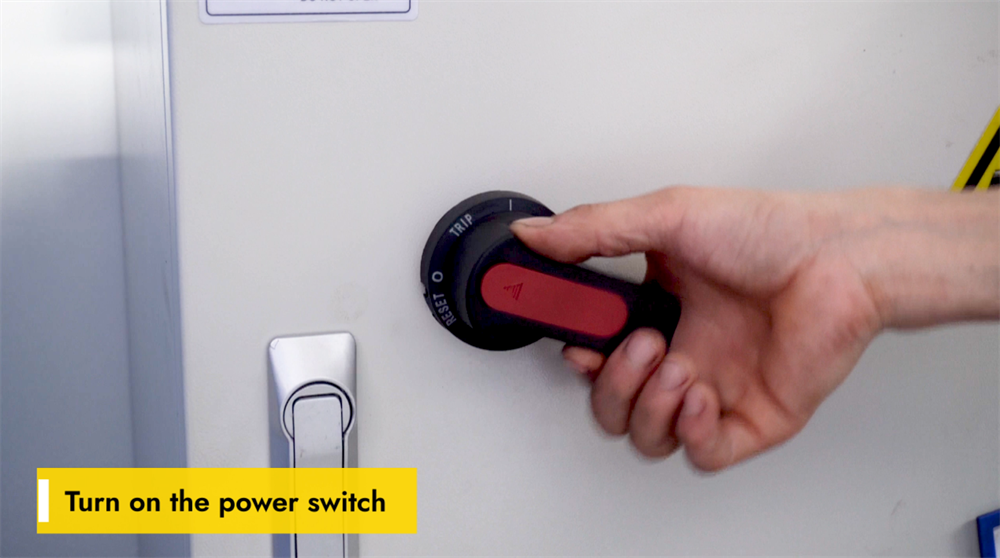

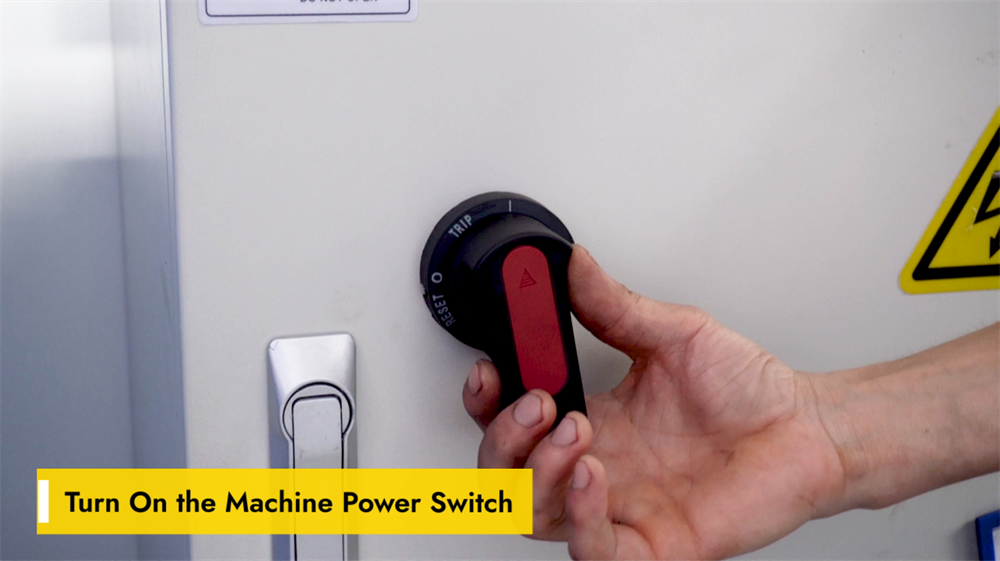

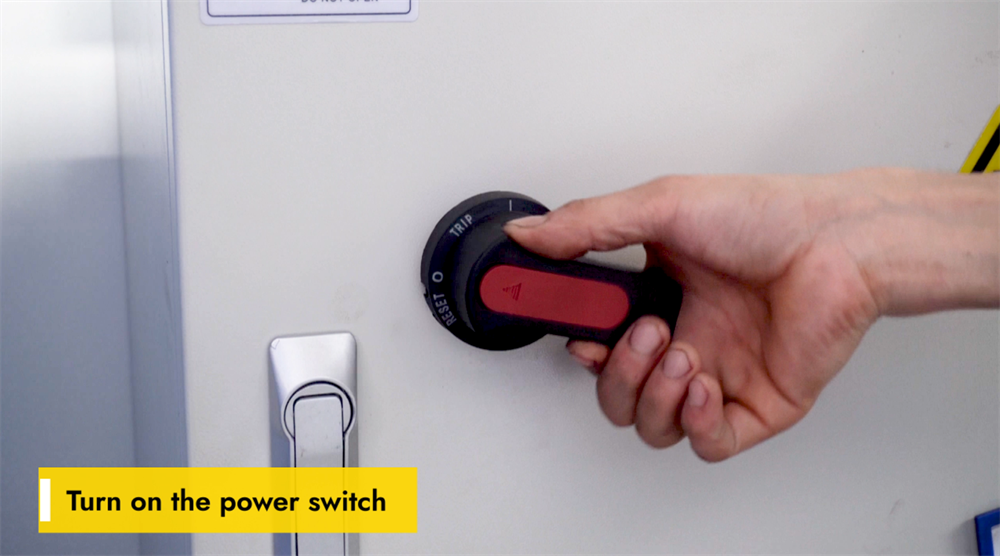

Slå på maskinens strømbryter

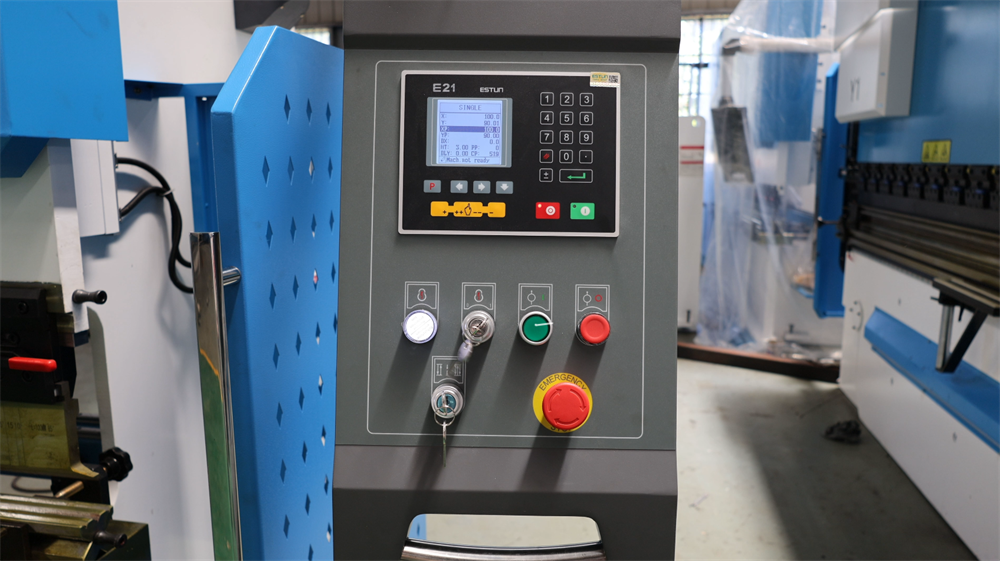

Sørg for at strømforsyningen er stabil og oppfyller de angitte spenningskravene før du setter i gang E21 NC-bøyebanken. Finn hovedbryteren på maskinens kontrollpanel eller i elektrisk skap og slå den til «PÅ»-stillingen, og vent deretter på at systemet starter opp. Sjekk om kontrollskjermen lyser opp og laster opp startgrensesnittet, og lytt etter uvanlige lyder fra maskinen, som kan indikere underliggende elektriske problemer. Hvis systemet ikke starter normalt, undersøk strømforsyningen og nødstansknappen for feilfunksjoner. Følg alltid sikkerhetsrutinene og bruk passende personlig verneutstyr før du tar maskinen i bruk.

Koble til fotpedalbryteren

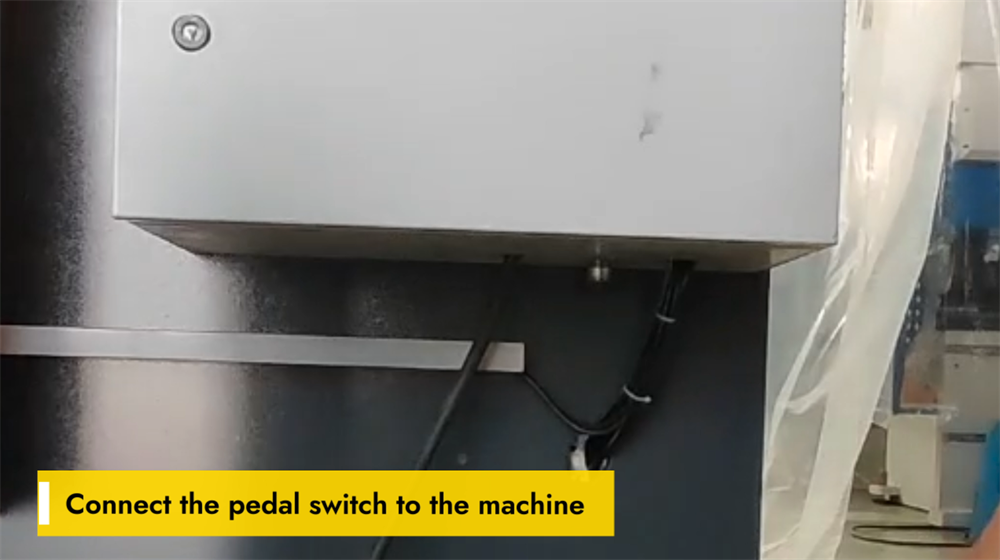

En sikker tilkobling av fotpedalbryteren er avgjørende for riktig drift av E21 NC-bøyebanken. Finn først den dedikerte tilkoblingsporten for fotpedalen på maskinens kontrollpanel eller basisenhet. Plasser fotpedalbryterens kontakt i porten og skyv den forsiktig inn til du hører et klikk, slik at tilkoblingen blir stram og unngår utilsiktet frakobling under drift. Når tilkoblingen er fullført, test responsen fra fotpedalen ved å trykke lett på den. Hvis maskinen ikke reagerer på inngangen fra fotpedalen, sjekk om kablene er løse eller om det er problemer med strømforsyningen. En korrekt tilkoblet fotpedal forbedrer ikke bare driften, men øker også arbeidsmiljøsikkerheten under bøyeoperasjoner.

Starte E21-bøyebanken

For å starte drift av E21 NC-bøyebanken, finn først hovedbryteren for strømforsyningen på maskinens kontrollpanel og bekreft at utstyret er tilkoblet en stabil strømforsyning. Slå på strømmen ved å sette bryteren i «PÅ»-stillingen; indikatorlysene eller kontrollskjermen vil da aktiveres, noe som bekrefter at maskinen er slått på med suksess. Gi systemet noen sekunder til å fullføre oppstarten før du utfører ytterligere operasjoner. Hvis maskinen ikke slår seg på, undersøk strømforsyningen, nødstansknappen og sikringene for å identifisere og løse eventuelle funksjonsfeil. Følg alltid sikkerhetsrutinene når du håndterer maskinens elektriske komponenter.

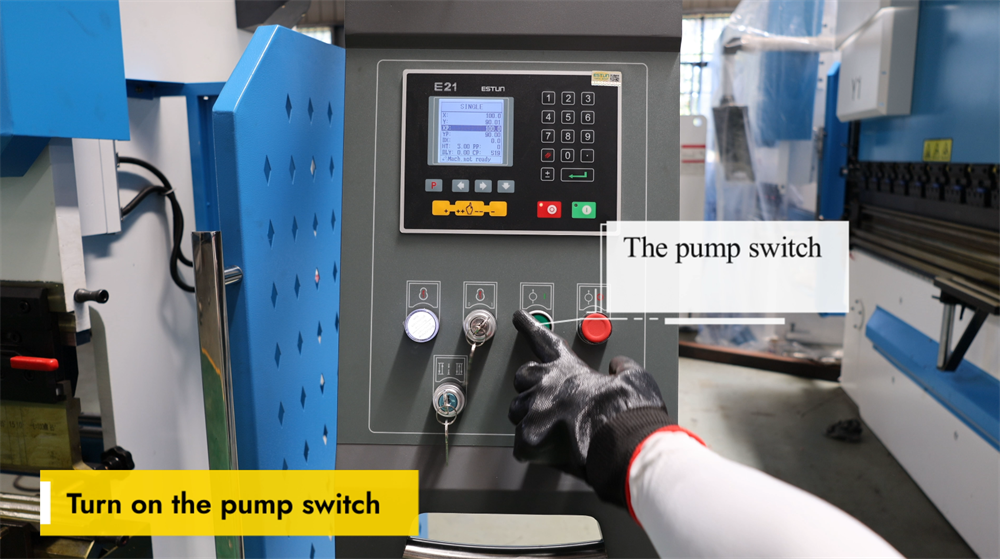

Riktig aktivasjon av pumpebryteren

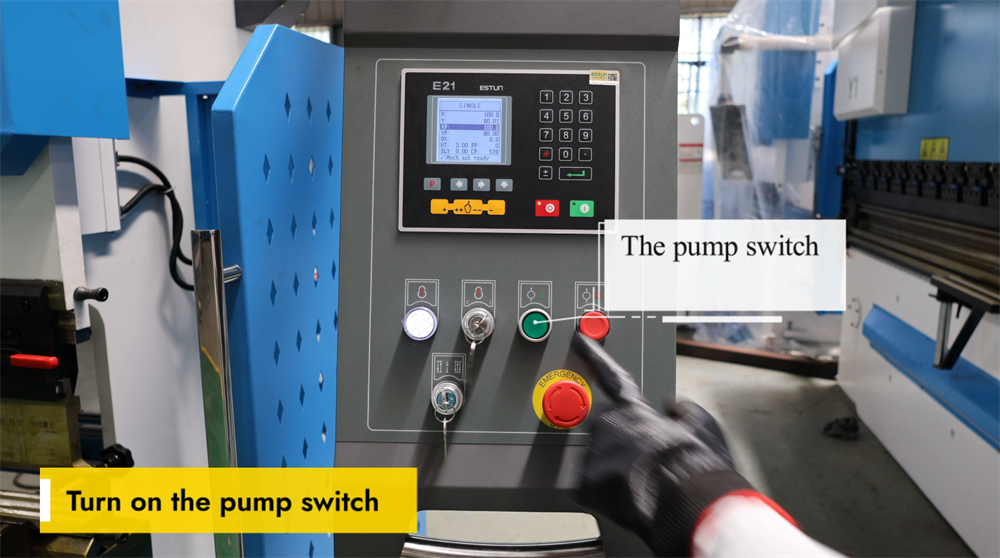

Før du setter i gang E21 NC-bøyemaskinen, må du bekrefte at maskinen er riktig tilkoblet strømforsyningen. Finn pumpebryteren på kontrollpanelet og slå den på for å aktivere hydraulikksystemet. En jevn brumm bør høres, noe som indikerer at hydraulikkpumpen kjører jevnt. På dette tidspunktet må du sjekke nivået av hydraulikkolje og inspisere systemet for oljelkkasjer eller uvanlige lyder. Hvis hydraulikksystemet ikke starter, må du undersøke strømtilkoblingene og nødstansknappen for feil. En riktig aktiveret hydraulikkpumpe sikrer stabil hydraulisk trykk og smidige bøyeoperasjoner, og forhindrer feil i bøyeprosessen for platemetal. Følg alltid sikkerhetsanvisningene når du opererer maskinen.

Løsning av nødstansknapp på fotpedalen

For å gjenopprette normal drift av E21 NC-bøyeskiven må nødstansknappen (E-stop) på fotpedalen først frigjøres. Nødstansknappen er en kritisk sikkerhetsfunksjon som umiddelbart stopper alle maskinfunksjoner for å forhindre arbeidsulykker. For å frigjøre nødstansknappen trykker du fast på knappen og vrir den mot venstre (operasjonen kan variere litt mellom ulike maskinmodeller) inntil den klikker tilbake til sin opprinnelige posisjon. Etter at nødstansknappen er frigjort, sjekk kontrollpanelet for å bekrefte at systemet er blitt tilbakestilt med suksess. Sørg alltid for at fotpedalen er plassert på en stabil overflate før maskindrift gjenopptas. Riktig håndtering av nødstansfunksjonen er avgjørende for å opprettholde arbeidsplassens sikkerhet og sikre jevn bøying.

Trykk på ENTER-tasten for å starte maskinen

Å trykke på ENTER-tasten er den siste trinnet for å starte E21 NC-bøyemaskinen og begynne bøyeprosessen for platemetall. Etter at alle bøyeinnstillinger – inkludert bøyevinkel, materialetykkelse og posisjon for bakgauge – er riktig innstilt, trykker du bare på ENTER-tasten for å bekrefte og utføre den programmerte operasjonen. Systemet styrer deretter stampen for å utføre nøyaktig bøyning i henhold til de forhåndsinnstilte parameterne. Før du trykker på ENTER-tasten, må du alltid sikre deg at arbeidsstykket er riktig plassert og at alle sikkerhetstiltak er på plass. Dette enkle, men kritiske trinnet sikrer effektiv og nøyaktig metallbøyning og optimaliserer både produktivitet og produktkvalitet i platemetallfremstilling.

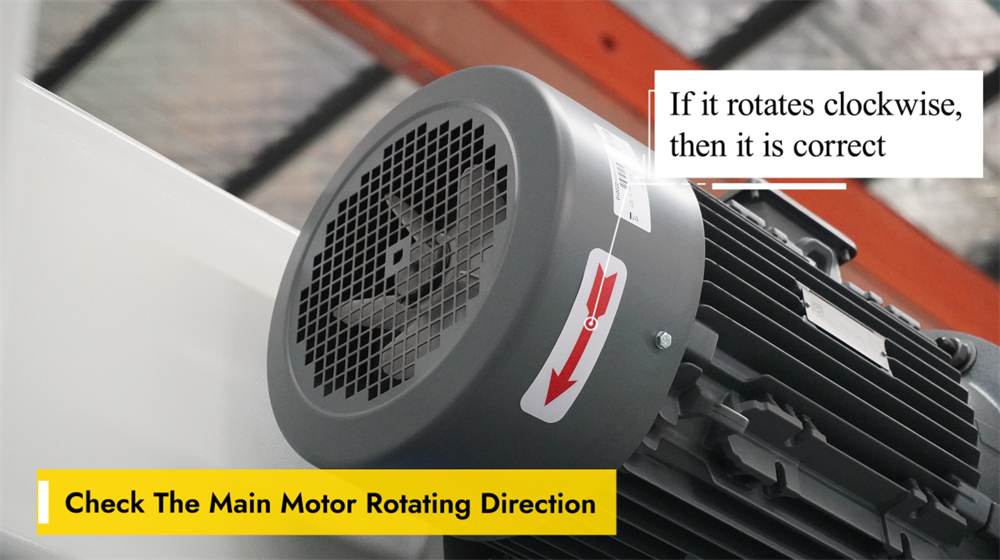

Verifisering av rotasjonsretningen til hovedmotoren

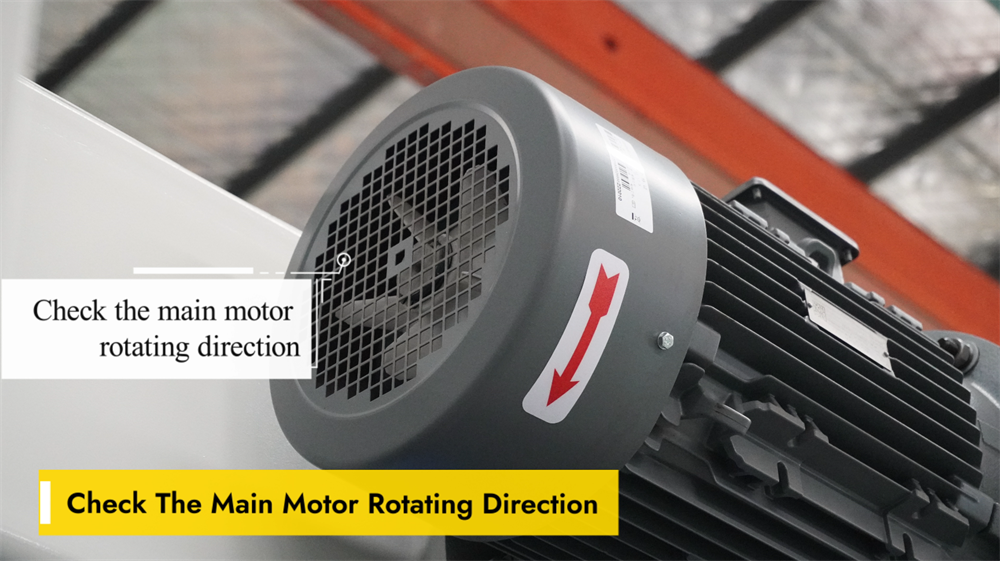

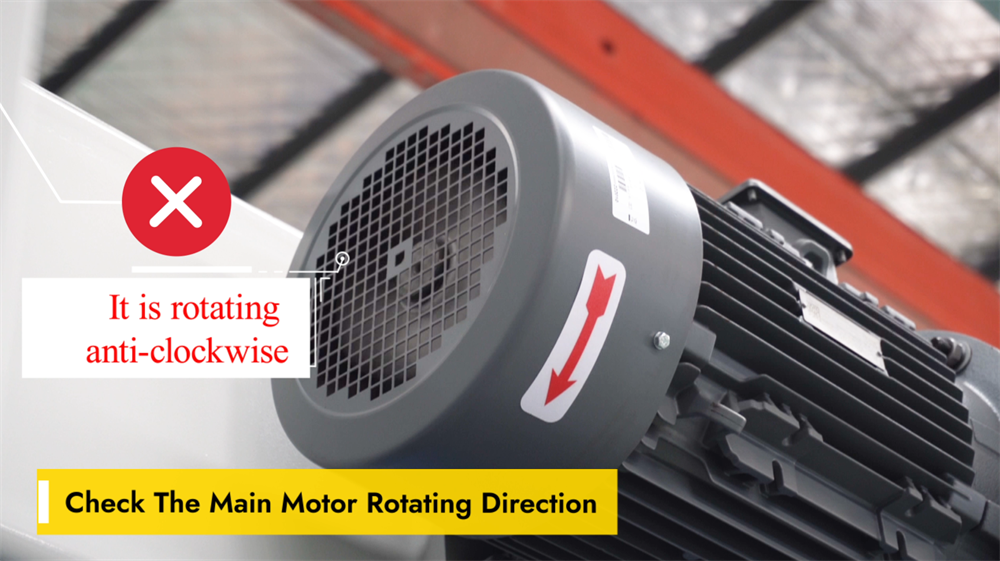

Å verifisere rotasjonsretningen til hovedmotoren er et avgjørende forberedelsessteg før drift av E21 NC-bøyebanken, da feil rotasjonsretning kan føre til dårlig driftseffektivitet og til og med skade på systemet. For å sjekke rotasjonsretningen, slå på maskinen og observer bevegelsen til motoren. Hvis motoren roterer i feil retning, bytt om på to strømledninger for å justere fasefølgen og korrigere rotasjonsretningen. Bekreft alltid at motoren kjører jevnt og i riktig retning før du starter noen bøyeoperasjoner. Regelmessig inspeksjon av motorens rotasjonsretning forebygger unødvendig slitasje på komponenter og sikrer konsekvent bøyepresisjon samt lang levetid for maskinen.

Med klokken = Normal drift

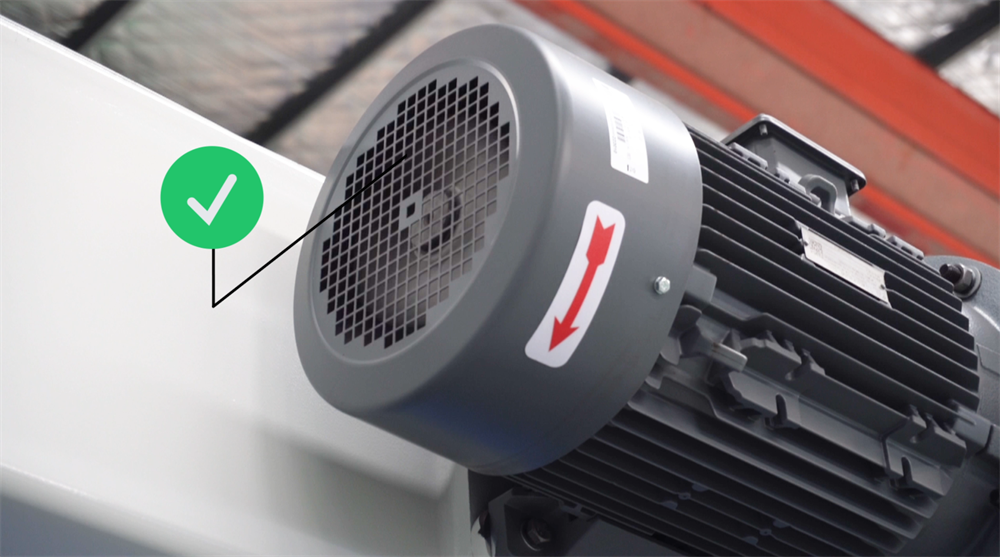

Når man opererer E21 NC-bøyebanken, er det avgjørende å sikre at innstillingshjulet og hovedmotoren roterer i riktig retning. En klokkevis rotasjon indikerer vanligvis at bevegelige deler på maskinen fungerer korrekt, noe som er avgjørende for nøyaktig posisjonering og konsekvent bøye-nøyaktighet. En motklokkevis rotasjon kan signalere en feilaktig systeminnstilling, noe som kan føre til feil i bøyevinkler eller feiljustering av komponenter. Kontroller alltid rotasjonsretningen før du starter noen bøyeoperasjoner for å unngå produksjonsproblemer. Riktig maskinoppsett og kalibrering sikrer ikke bare driftseffektivitet, men utvider også verktøyets levetid og forbedrer den generelle produksjonskvaliteten i metallforedling.

Nødstopphandling

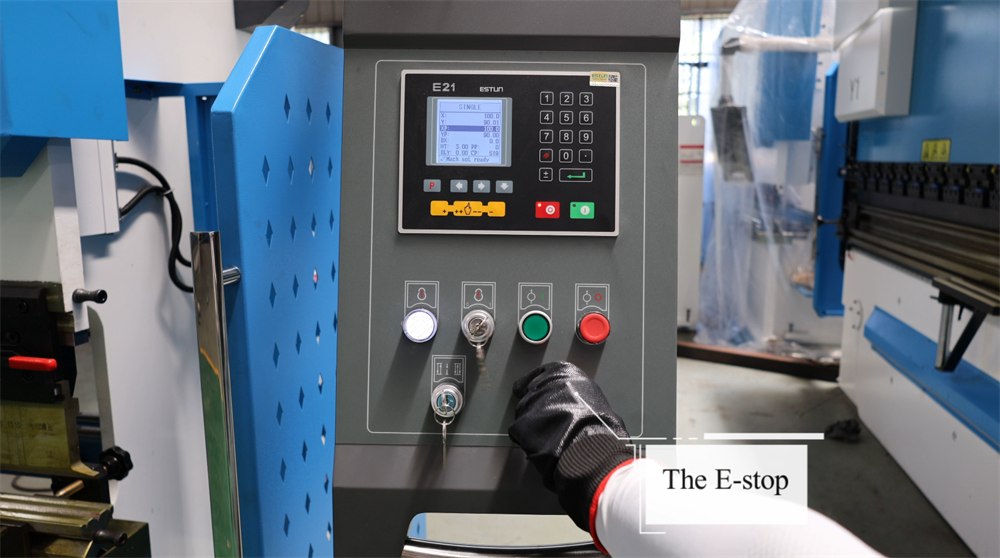

Ved utstyrssvikt eller potensielle sikkerhetsrisikoer under drift av E21 NC-bøyemaskinen må nødstansknappen trykkes inn umiddelbart. Denne handlingen kutter strømforsyningen til maskinen øyeblikkelig, stopper all bevegelse og sikrer operatørens sikkerhet. Før du starter noen bøyeoperasjon, må du alltid sikre deg at nødstansknappen er lett tilgjengelig og ikke blokkert. Kontroller knappen regelmessig for å bekrefte at den fungerer korrekt og er fri for smuss. Etter aktivering av nødstansfunksjonen må den underliggende feilen identifiseres og løses fullstendig før maskinen startes på nytt. Riktig bruk av denne sikkerhetsfunksjonen minimerer risikoer på arbeidsplassen og forbedrer den generelle driftssikkerheten.

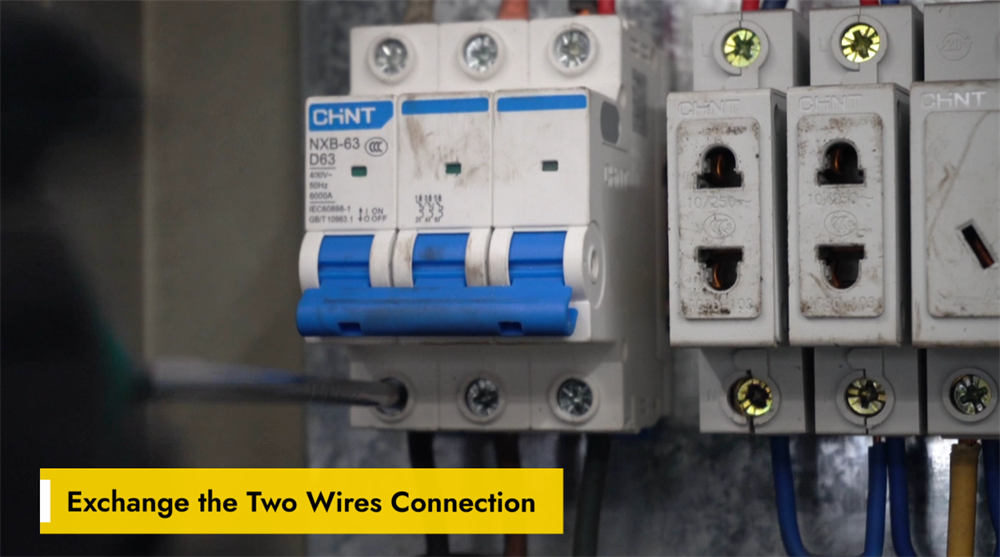

Korreksjon av ledningsføring ved bytting av to kabler

Feil tilkobling kan føre til feilfunksjoner i bevegelsesretningen til E21 NC-bøyebankenens bakmåler eller ramme, eller føre til unormale systemrespons. Hvis bakmåleren eller ramma beveger seg i feil retning, er en enkel løsning å bytte om på de to ledningsforbindelsene til motoren eller kontrollpanelet. Denne justeringen reverserer motorens fasefølge og gjenoppretter normal drift. Før du foretar noen tilkoblingsendringer, må du slå av strømforsyningen til maskinen og sjekke tilkoblingsdiagrammet for å unngå elektriske sikkerhetsrisikoer. Etter at du har byttet om på ledningene, må du starte maskinen på nytt og teste bevegelsen til bakmåleren og ramma for å bekrefte at drift skjer korrekt. Denne raske feilsøkingsmetoden bidrar til å opprettholde driftseffektivitet og minimere uplanlagt nedetid.

Steg 2: Prosedyre for maskinstart

Starte E21 NC-bøyebanken

Før du brukar E21 NC-pressbremsen, må du bekrefta at maskinen er tilkobla til ein stabil strømforsyning. Finn hovudspenningsbrytelsen på det elektriske panelet (vanlegvis på sida eller baksiden av maskinen) og skift den til "ON"-posisjonen, deretter ventar du på at systemet skal initialisere. Kontrollpanelet vil visa oppstartsinformasjon når systemet er klar til bruk; sjekk panelet for eventuelle feilmeldingar eller varselspåskot. Dersom panelet ikkje viser nokon uvanlegheit, skal dei tilsetja dei kravte bøygingselementane. Alltid følg el-tryggleiksanvisningar når du handtek el-komponentene til maskinen for å forebygga ulykkar.

Rett oppstart av hydraulisk oljepumpe

Å starte hydraulikoljepumpen er det første trinnet for å betjene E21 NC-bøyemaskinen. Sørg for at strømforsyningen er stabil og at maskinen er riktig tilkoblet, deretter trykk på knappen for å starte oljepumpen på kontrollpanelet for å aktivere hydraulikksystemet. En jevn brummen indikerer at pumpen kjører smidig; lytt etter uvanlige lyder eller vibrasjoner under drift. La pumpen sirkulere hydraulikolje jevnt gjennom hele systemet før du utfører noen bøyeoperasjoner. Riktig oppstart av oljepumpen sikrer stabil hydraulisk trykk, smidig bøyytelse og langvarig pålitelighet til maskinen.

Løsne nødstoppbryteren

Før du setter i gang E21 NC-bøyemaskinen, må du bekrefte at nødstoppbryteren er frigjort korrekt. Denne bryteren er en sentral sikkerhetsfunksjon som umiddelbart stopper alle maskinens operasjoner i tilfelle av en nødsituasjon. For å frigjøre bryteren, dreier du den med klokken til den popper ut, noe som indikerer at systemet er reaktivert. Etter at bryteren er frigjort, sjekker du kontrollpanelet for eventuelle feilmeldinger og nullstiller systemet om nødvendig. Kontroller alltid at maskinen er i et trygt og klart tilstand før du starter noen operasjoner. Riktig håndtering av nødstoppbryteren sikrer arbeidsplassens sikkerhet og minimerer uforutsette driftsavbrott.

Frigjøring av nødstoppbryteren på fotpedalen

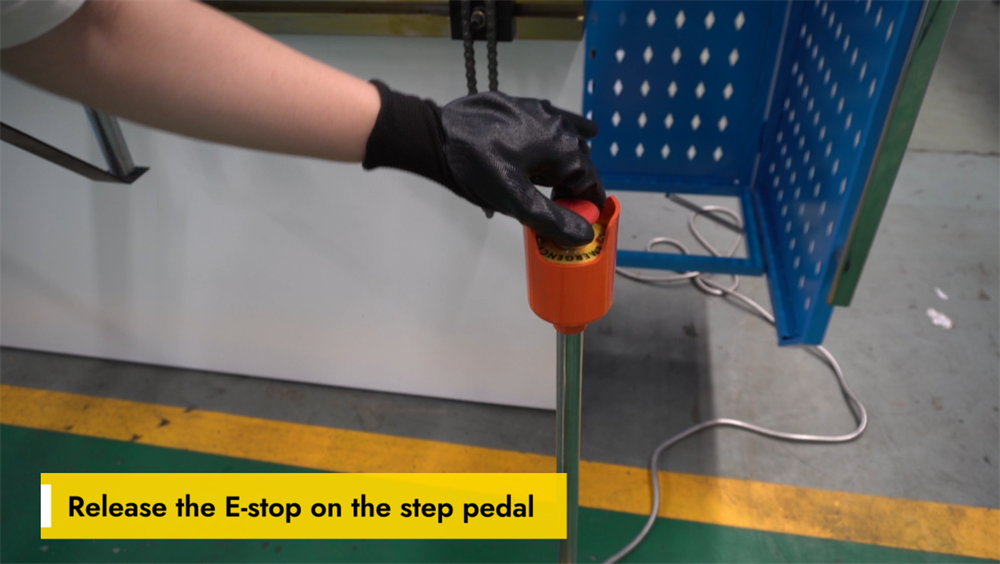

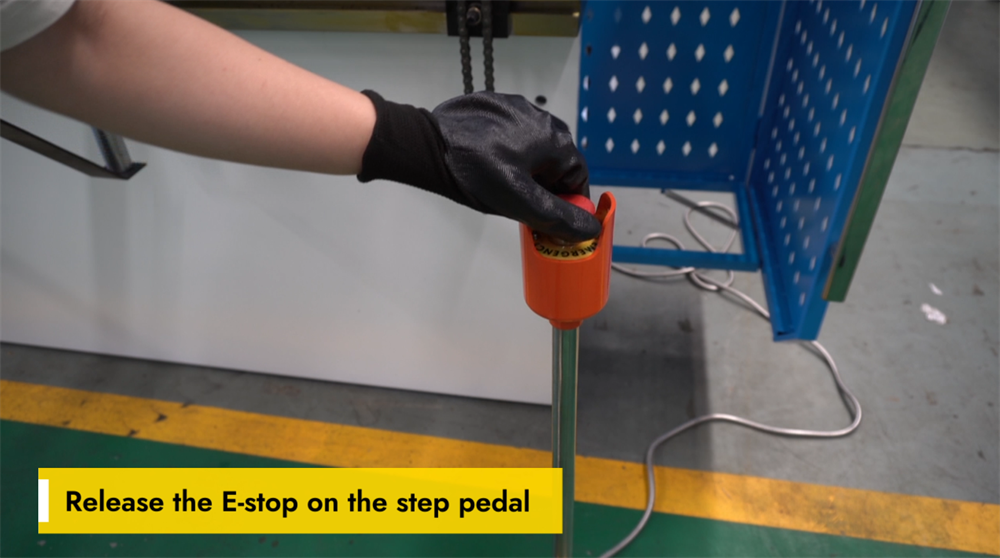

For å gjenoppta drift av E21 NC-bøyebanken må nødstansknappen (E-stop) på fotpedalen frigjøres. Kontroller først om nødstansknappen er aktivert; hvis ja, dreier du den med klokken for å tilbakestille den. Sjekk deretter at fotpedalen er i riktig posisjon og ikke har noen hindringer, og trykk deretter lett på pedalen for å bekrefte at systemet reagerer korrekt. Hvis maskinen ikke starter, sjekk alle sikkerhetslåsene og tilbakestill kontrollenheten om nødvendig. En korrekt frigjøring av nødstansknappen sikrer en jevn maskindrift og reduserer nedetid under bøyeprosesser for platemetall.

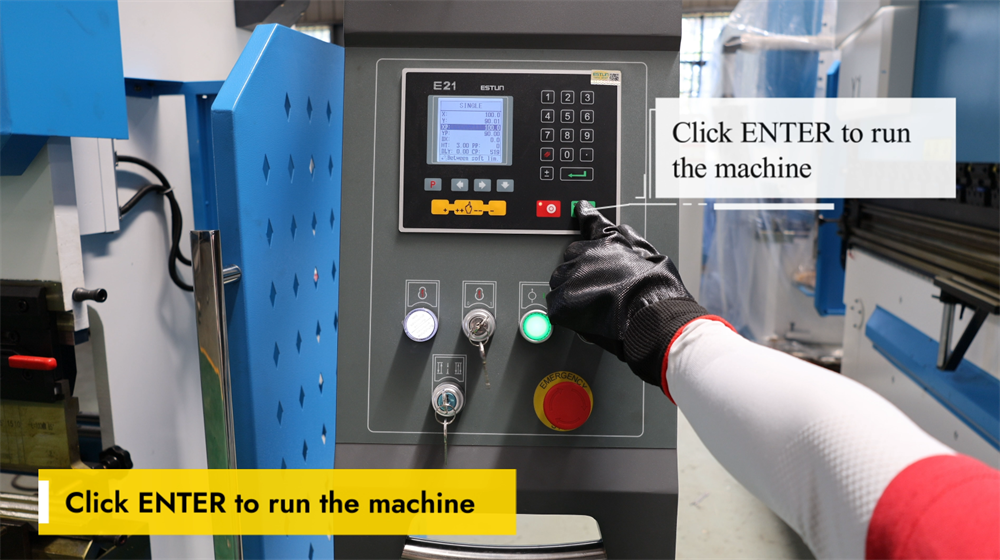

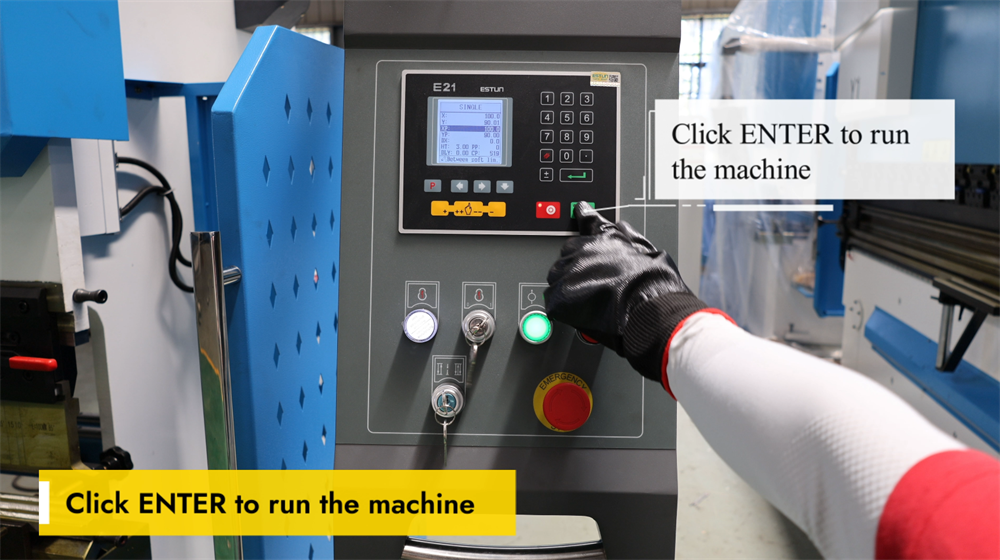

Starte bøyebankens drift via ENTER-tasten

Å trykke på ENTER-tasten aktiverer E21 NC-bøyemaskinen og starter den forhåndsprogrammerte bøyesekvensen. Før du trykker på ENTER-tasten, må du bekrefte at alle parametere – inkludert bøyevinkelen, posisjonen til bakgauge og innstillingene for hydraulisk trykk – er riktig programmert. Når dette er bekreftet, signaliserer trykking på ENTER-tasten maskinen om å utføre bøyeoperasjonen. Operatører må overvåke hele prosessen for å sikre problemfri drift og opprettholde presisjon i bøyningen. Viktige sikkerhetstiltak, som å holde hendene unna bevegelige deler og bruke personlig verneutstyr, må følges til enhver tid. Riktig bruk av ENTER-tasten forbedrer driftseffektiviteten, reduserer produksjonsfeil og sikrer konsekvent bøyepresisjon i metallforarbeiding.

Steg 3: Forklaring av driftsmodi

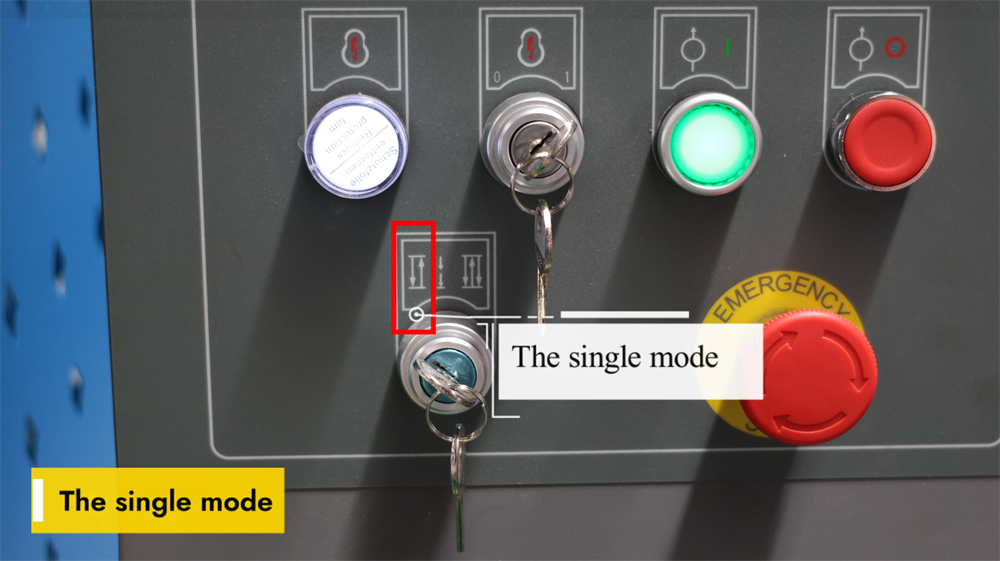

Enkeltdrift på E21-systemet

Enkeltmodus på E21-NC-bøyebanken lar operatørene manuelt utføre enkeltbøyetrinn én etter én. Denne modusen er ideell for småserietilvirkning og spesialbøyearbeider, da den gir maksimal fleksibilitet og nøyaktig kontroll over hver enkelt operasjon. Operatørene kan angi bøyevinkelen, bakgaugeposisjonen og stempelhøydebegrensningene for hvert trinn før det utføres uavhengig. Systemet sikrer nøyaktig ytelse samtidig som det tillater justering av parametre i sanntid under drift. Enkeltmodus er spesielt verdifull ved utvikling av prototyper og enkeltstående spesialprosjekter, da den gir høy bøyenøyaktighet uten behov for kompleks programmering. Å mestre denne modusen kan betydelig forbedre driftenes effektivitet og redusere feil i platemetalbøyeprosesser.

Jog-modus på E21-systemet

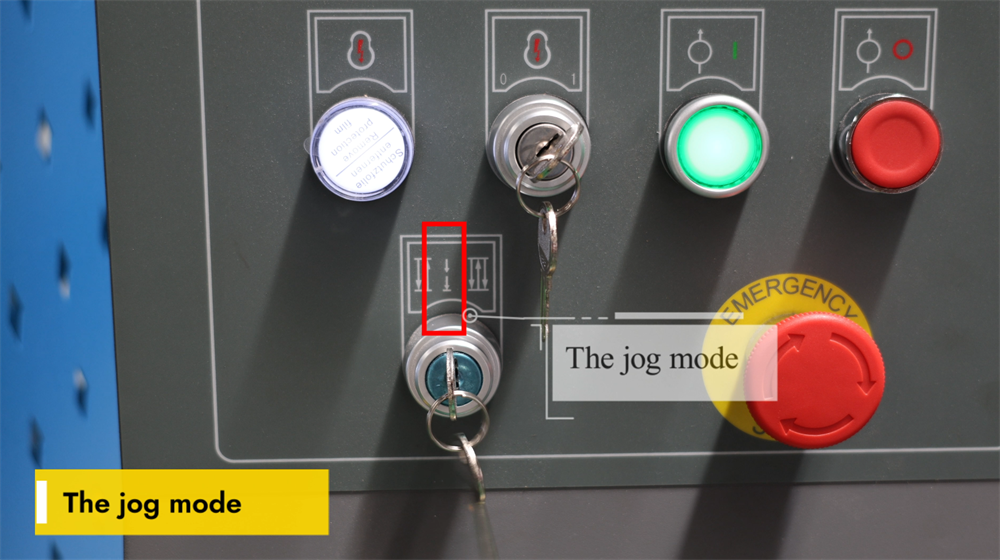

Jog-modus på E21 NC-bøyebanken gir operatørene mulighet til å manuelt styre bevegelsen til stempelen for nøyaktig posisjonering. Denne modusen brukes hovedsakelig til innstilling av verktøy, testing av bøyevinkler og sikring av posisjonsnøyaktighet før produksjon i full skala. Ved å trykke på jog-knappen beveger stempelen seg trinnvis, noe som gir operatørene full kontroll over bøyedybde og komponentjustering. Jog-modus er spesielt nyttig for finjustering av parametere, redusering av produksjonsfeil og forbedring av arbeidseffektiviteten. Operatører bør bruke denne modusen med forsiktighet for å unngå overjustering av stempelposisjonen. Å mestre funksjonen for jog-modus forbedrer maskinens nøyaktighet og sikrer konsekvente bøyeresultater, noe som gjør den til en viktig funksjon for maskinoppsett og kalibrering.

Kontinuerlig modus på E21-systemet

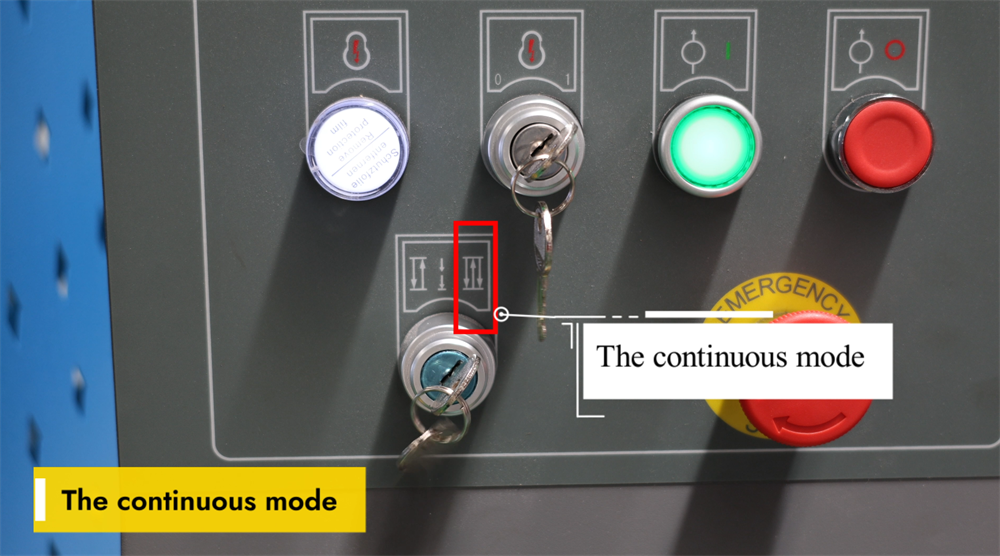

Den kontinuerlige modus for E21 NC-bøyemaskinen muliggjør uavbrutte bøyeoperasjoner, noe som betydelig øker effektiviteten i masseproduksjonsscenarier. Når denne modusen er aktivert, gjennomløper maskinen automatisk den forhåndsprogrammerte bøyesekvensen uten at operatøren må starte prosessen på nytt for hver enkelt arbeidsdelen. Denne modusen er ideell for høyvolumproduksjon av platemetall, da den reduserer uforutsette nedstillinger og forbedrer den totale produktiviteten. Før kontinuerlig modus aktiveres, må operatørene sikre riktig verktøyjustering og plassering av arbeidsdelen for å opprettholde nøyaktighet og konsekvens i bøyeprosessen. Det er også viktig å overvåke maskinen regelmessig under drift for å unngå feiljustering av komponenter eller produksjonsfeil. Effektiv bruk av kontinuerlig modus gir produsenter mulighet til å oppnå kortere produksjonsvarigheter og konsekvent bøkekvalitet, noe som optimaliserer den totale driftsytelsen til bøyemaskinen.

Steg 4: Systemdrift og styring

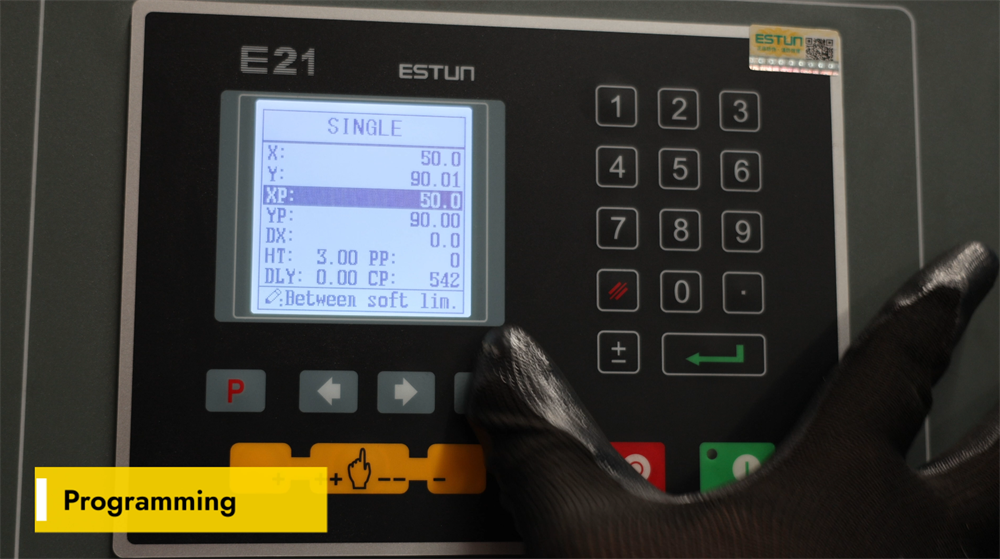

Programmeringsinstruksjoner for E21 NC-bøyemaskinen

E21 NC-bøyemaskinen har et enkelt, men kraftfullt programmeringsgrensesnitt som er utformet for effektiv bøyning av platemetal. Operatører kan angi bøyevinkler, bakgauge-posisjoner og flertrinnsbøyefølger via det digitale kontrollpanelet. Systemet støtter flertrinnsprogrammering, slik at operatører kan lagre flere bøyeprosedyrer for komplekse fabrikasjonsprosjekter. For å optimalisere maskinens ytelse må materialparametrene angis nøyaktig, riktige verktøy velges og systemet kalibreres regelmessig. E21-styringen gir en brukervennlig driftserfaring og er derfor et ideelt valg for små til mellomstore metallfabrikkverksteder. Å mestre programmeringen av E21 NC-bøyemaskinen kan betydelig øke produksjonsproduktiviteten og bøyepresisjonen, samtidig som produksjonsfeil og materialeavfall reduseres.

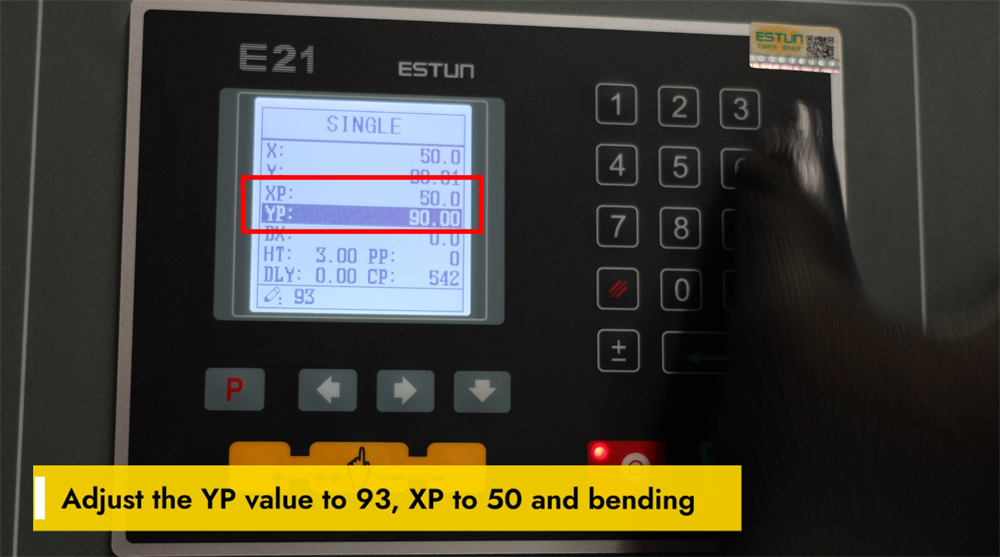

Angi YP = 93 og XP = 50 for bøyeoperasjoner

Å oppnå nøyaktige bøyeresultater med E21 NC-bøyeskiven krever riktig innstilling av YP- og XP-parametrene. Sett YP-verdien til 93 for å sikre nøyaktig posisjonering av stempelen, noe som direkte påvirker bøyedybden og konsekvensen. Juster XP-verdien til 50 for å optimalisere bakstoppens posisjon for nøyaktig justering av arbeidsstykket. Riktig kalibrering av disse to parameterne forbedrer betydelig bøyenøyaktigheten, reduserer materialeforbruk og øker den generelle driftseffektiviteten. Regelmessig inspeksjon og finjustering av disse innstillingene kan ytterligere forbedre maskinens ytelse og sikre høykvalitets bøyninger med minimale feil i platemetalldelproduksjon.

Kalibrering av en 93-graders bøyning til målvinkelen

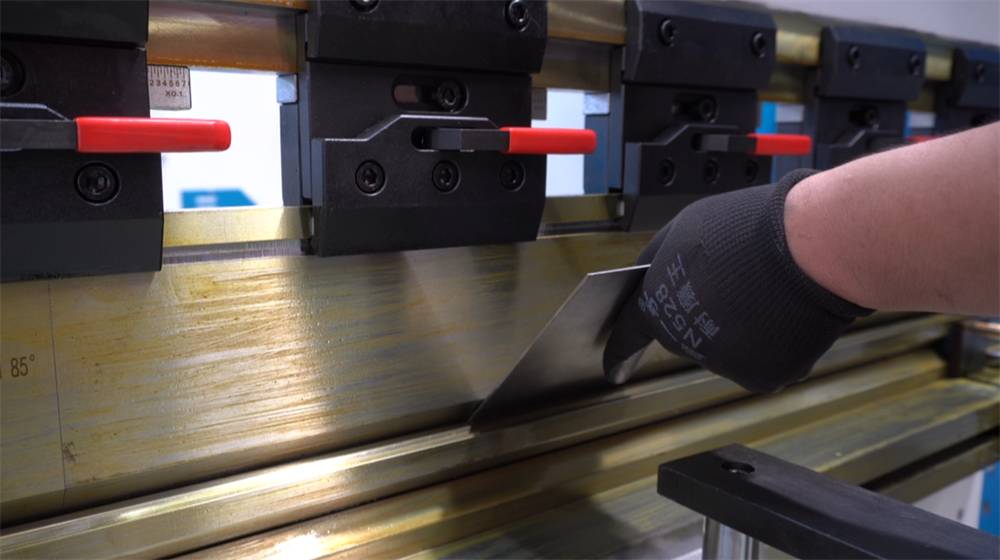

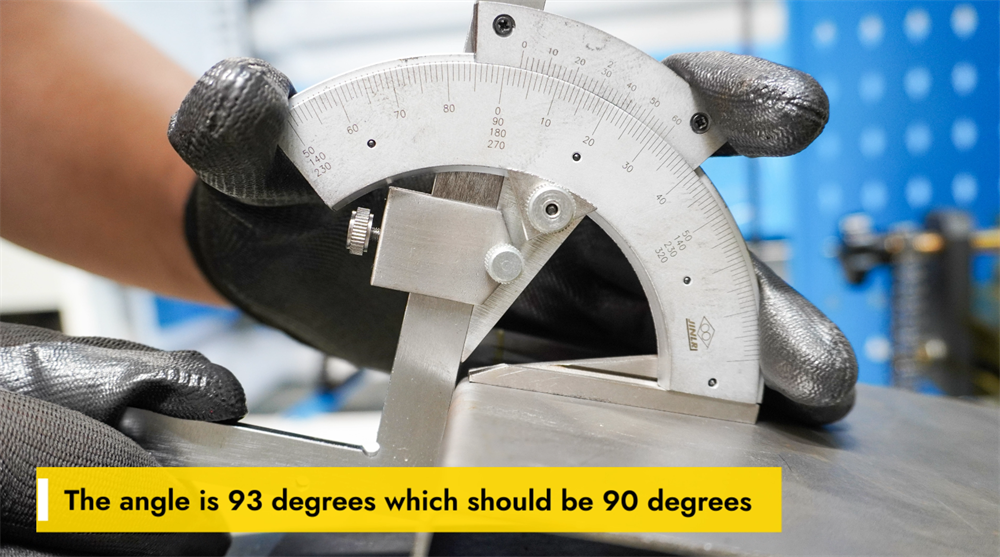

Hvis den faktiske bøyevinkelen er 93 grader i stedet for målvinkelen på 90 grader, kreves det parameterjusteringer for å forbedre nøyaktigheten. Denne avviket skyldes ofte materialefjæring, feil valg av stanser og matriser eller utilstrekkelige innstillinger av hydraulisk trykk. For å rette opp vinkelen kan operatørene øke maskinens tonnasje, bruke en V-matrise med en smalere åpning eller anvende overbøyeteknikker for å kompensere for materialefjæring. I tillegg kan kontroll av bakkestoppets posisjon og en full kalibrering av bøyeskiven bidra til å oppnå den nøyaktige målvinkelen på 90 grader. Regelmessig inspeksjon av materialtykkelse og bøypeparametere sikrer konsekvente produksjonsresultater og minimerer feil. Riktige parameterjusteringer forbedrer ikke bare bøyenøyaktigheten, men øker også den totale driftseffektiviteten til maskinen.

Justering av nøyaktigheten til bøylengden

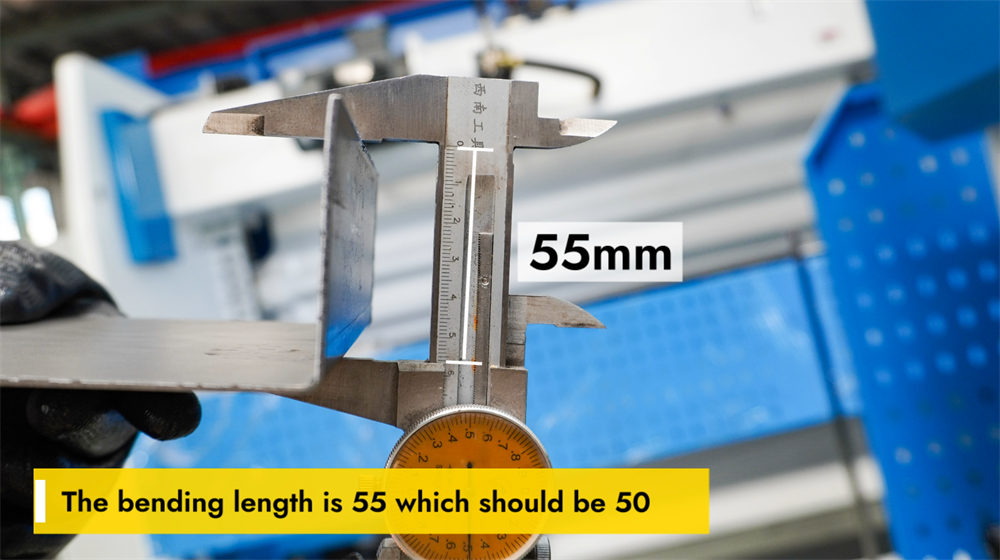

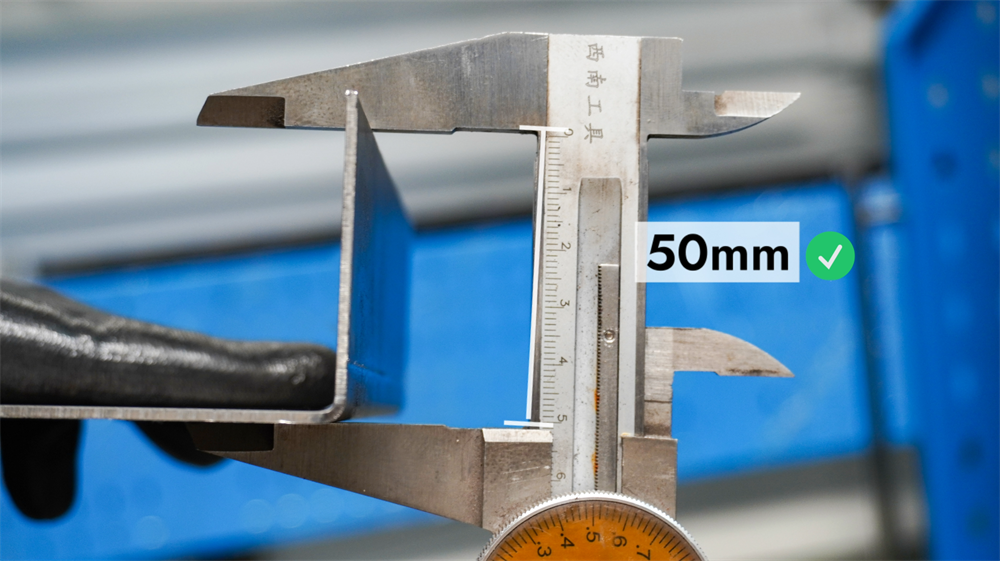

Hvis den faktiske bøylengden er 55 mm, mens den ønskede lengden er 50 mm, er justeringer nødvendige for å oppnå nøyaktig bøyning. Kontroller først innstillingene på E21 NC-styringen og bekreft at bakmålerens posisjon er kalibrert korrekt. Juster bøyparameterne i styresystemet og kontroller justeringen av stempel og matrise for å minimere dimensjonale avvik. Hvis nødvendig, finjuster plasseringen av arbeidsstykket og utfør prøvebøyninger for å bekrefte nøyaktigheten til bøylengden. Regelmessig vedlikehold av bakmåleren og hydraulikksystemet bidrar også til å sikre konsekvente bøyeresultater. Riktig justering av bøylengden sikrer presisjon i produksjonen, reduserer materialeavfall og forbedrer den totale produksjonseffektiviteten.

Steg 5: Systemkalibreringsprosess

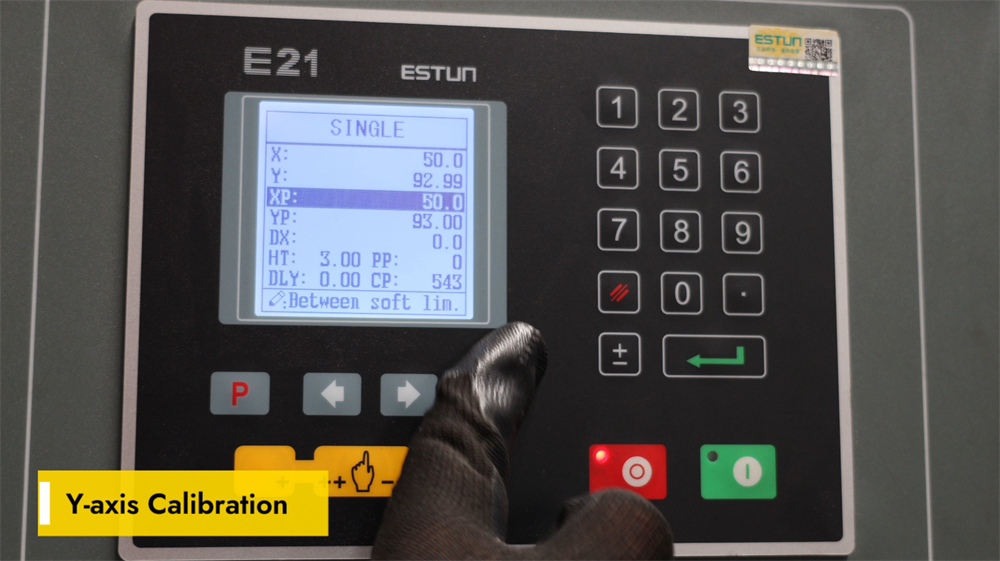

Y-akse-kalibrering for E21-bøyeskive

Y-akskalibrering av E21 NC-bøyemaskinen er avgjørende for å sikre nøyaktig bøydyp og konsekvente resultater i metallbearbeiding. Riktig kalibrering justerer bevegelsen til rammen i henhold til forhåndsprogramerte bøypeparametere, noe som forhindrer dimensjonale avvik og materialeforbruk. For å kalibrere Y-aksen må du få tilgang til E21-styringsenheten, navigere til grensesnittet for Y-akseinnstillinger og angi de riktige referanseverdiene basert på den installerte verktøyutrustningen og tykkelsen på arbeidsstykket. Utfør prøvebøyinger etter at verdiene er angitt, og mål resultatene for å finjustere innstillingene etter behov. Regelmessig Y-akskalibrering opprettholder bøyepresisjon og utvider levetiden til verktøyene, og sikrer høykvalitets bøyinger i alle operasjoner. Følg alltid produsentens anbefalinger under kalibrering for å oppnå optimal maskinprestasjon og unngå feiljustering av komponenter.

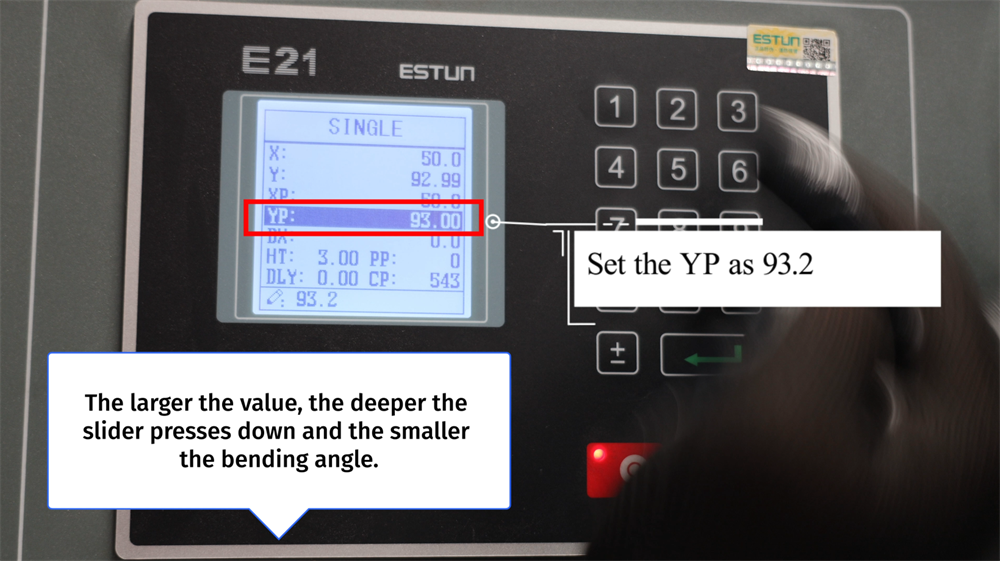

Finjustering av YP for presis bøyning

Å sette YP-verdien til 93,2 bestemmer dybden på nedoverstøten til glideblokken under bøyeprosessen. En høyere YP-verdi tillater glideblokken å trykke dypere inn i arbeidsstykket, noe som resulterer i en mindre bøyevinkel. Omvendt begrenser en lavere YP-verdi glideblokkens nedoverbevegelse og gir en større bøyevinkel. Riktig justering av YP-verdien sikrer nøyaktige og konsekvente bøyeresultater, minimerer materialeforbruk og forbedrer driftseffektiviteten. Operatører bør finjustere YP-innstillingen basert på tykkelsen på arbeidsstykkets materiale og den ønskede bøyevinkelen for å oppnå optimal nøyaktighet. Regelmessig kalibrering av YP-verdien er avgjørende for å opprettholde høykvalitets bøy i platemetalldel-fremstilling.

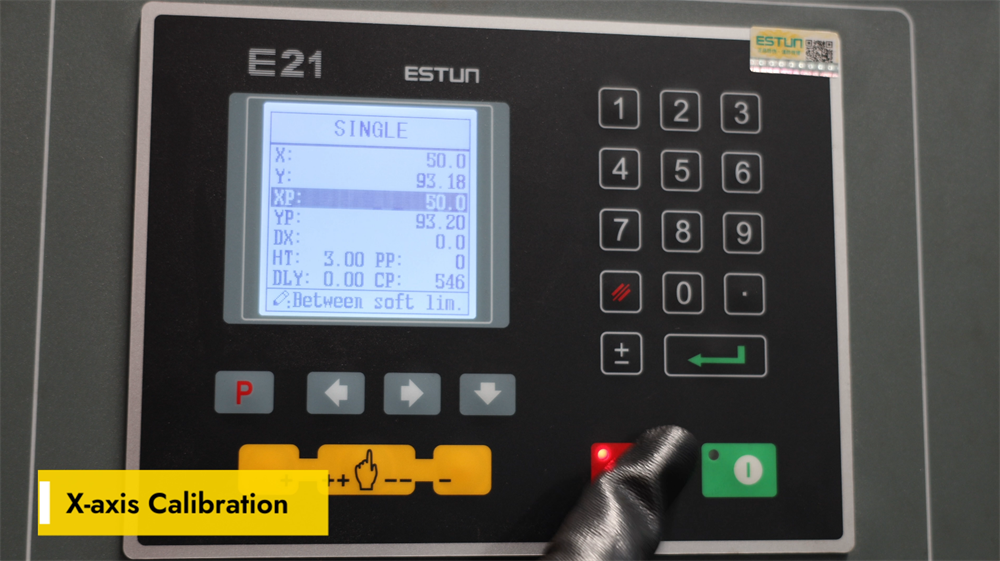

Instruksjoner for kalibrering av X-aksen

Riktig kalibrering av X-aksen er avgjørende for å sikre nøyaktig posisjonering av bakstopp på E21 NC-bøyebanken, noe som er en viktig faktor for presis bøyning av platemetall. For å kalibrere X-aksen må du gå inn på grensesnittet for parameterinnstillinger på E21-styringen og angi den faktiske fysiske posisjonen til bakstoppen. Bruk et måleredskap med høy nøyaktighet for å verifisere avstanden mellom bakstopp og den angitte bøylinjen, juster deretter parameterne og lagre innstillingene om nødvendig. Regelmessig kalibrering av X-aksen forhindrer målfeil i arbeidsstykkene og forbedrer konsekvensen i bøyeresultatene. Kontroller alltid X-aksens kalibrering på nytt etter bytte av verktøy eller vedlikehold av maskinen. En godt kalibrert X-akse forbedrer driftseffektiviteten, reduserer behovet for omgjøring og sikrer høypresis bøyning av metall.

Dobbeltklikk på «P» for å gå inn i oppsettsmodus

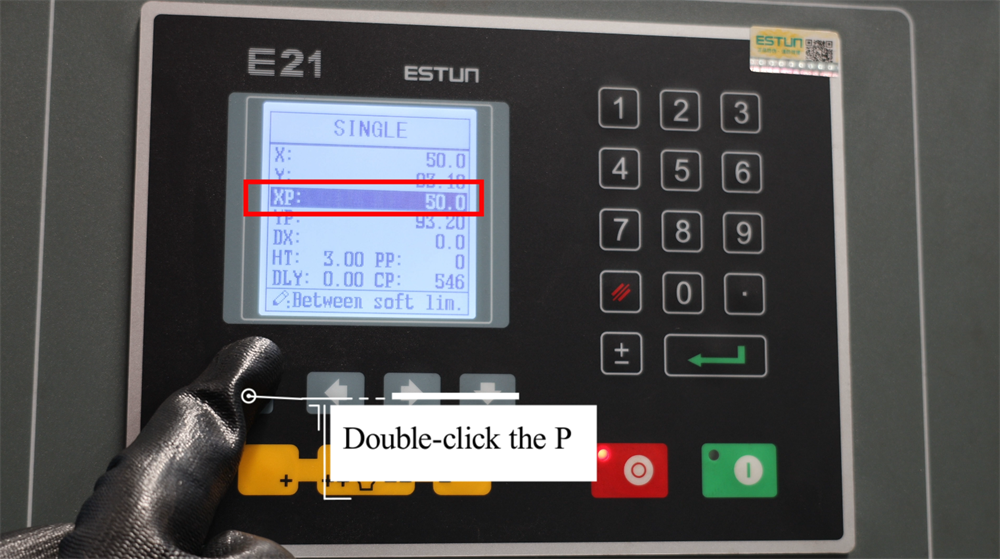

Å dobbeltklikke på «P»-tasten er et kritisk trinn for å gå inn i programmerings- og oppsettsmodus på E21 NC-bøyebanken. Denne handlingen gir operatørene mulighet til å raskt angi bøyevinkler, posisjoner for bakgauge og stempelslagparametere for kommende operasjoner. Når man først er i oppsettsmodus, kan operatørene angi numeriske verdier for alle nødvendige parametere og bekrefte innstillingene for å sikre nøyaktige bøyeoperasjoner. Denne funksjonen forenkler arbeidsflyten, reduserer maskinoppsetttiden og minimerer produksjonsfeil. Bekreft alltid at alle parametere er angitt korrekt før bøyeoperasjonen starter, for å oppnå optimale produksjonsresultater. Å mestre dette enkle trinnet forenkler bruk av E21 NC-styringen og sikrer mer nøyaktig og effektiv metallbøyning.

Skriv inn passordet 1212 på CONST-grensesnittet

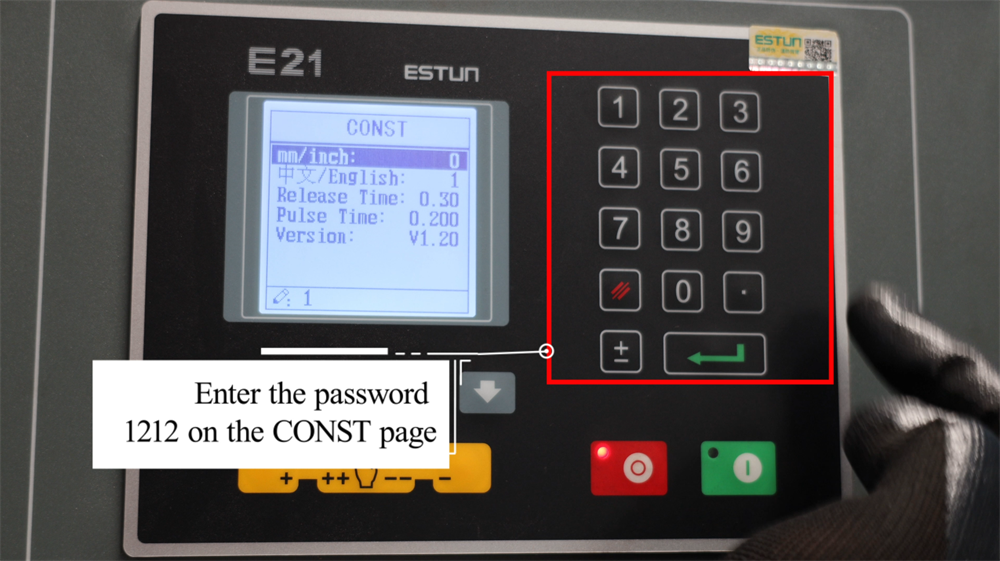

For å få tilgang til de avanserte innstillingsoptionene for E21 NC-bøyebanken, gå til CONST-grensesnittet på kontrollerens display. Når du blir bedt om et passord, skriv inn 1212 for å låse opp de begrensede konfigurasjonsparameterne. Denne tilgangen gir operatørene mulighet til å justere sentrale systemparametre, optimalisere bøyepresisjonen og endre driftsinnstillinger for å tilpasse dem til spesifikke produksjonskrav. Nøyaktig inntasting av passordet er avgjørende for å unngå tilgangsbegrensninger. Når de avanserte innstillingene er låst opp, må du nøye gjennomgå og konfigurere parameterne i henhold til de spesifikke platemetalbøyingbehovene for din produksjonslinje. Hvis du er usikker på noen justeringer, se i den offisielle bruksanvisningen eller ta kontakt med teknisk support hos JUGAO for hjelp.

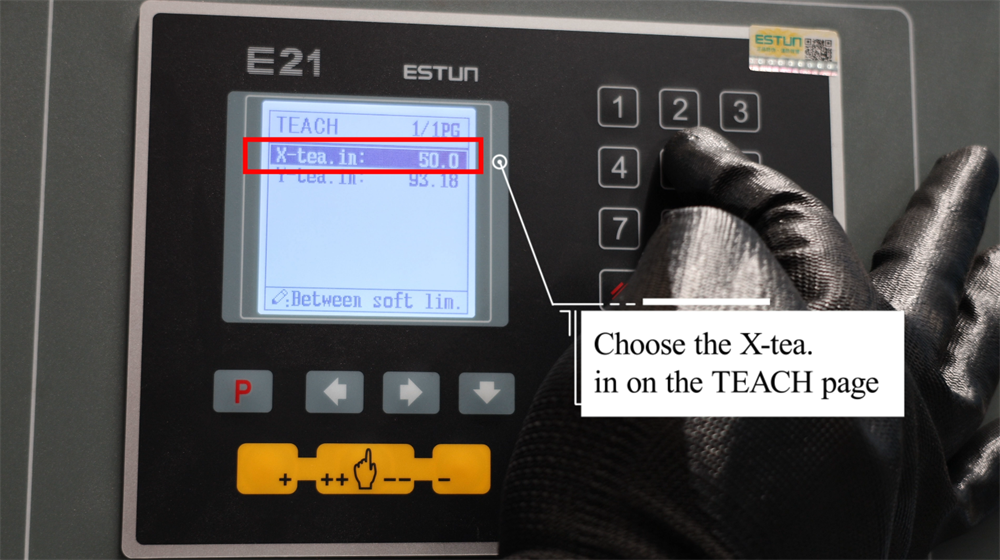

Velg riktig X-Tea på TEACH-siden

På TEACH-siden til E21-styreenheten sikrer valg av riktig X-Tea-funksjon at du får en tilpasset læringsopplevelse som samsvarer med dine driftsbehov. Hver X-Tea-funksjon er utformet for å gi omfattende innsikt i ulike aspekter av E21-systemet, noe som gjør det enklere for operatører å mestre sentrale driftskonsepter. Uansett om du er nybegynner og leter etter en grunnleggende driftsveiledning eller en erfaren fagperson som trenger avanserte tekniske detaljer, tilbyr TEACH-siden strukturerte læringsalternativer for alle nivåer. Bla gjennom de tilgjengelige X-Tea-valgene, sammenlign innholdet og funksjonene deres, og velg den som best samsvarer med dine læringsmål. Med klare instruksjoner og godt organisert innhold lar X-Tea-alternativene deg raskt tilegne deg nødvendig driftskunnskap og anvende den effektivt i reelle produksjonsscenarier.

Angi den nøyaktige, påkrevde bøylengden

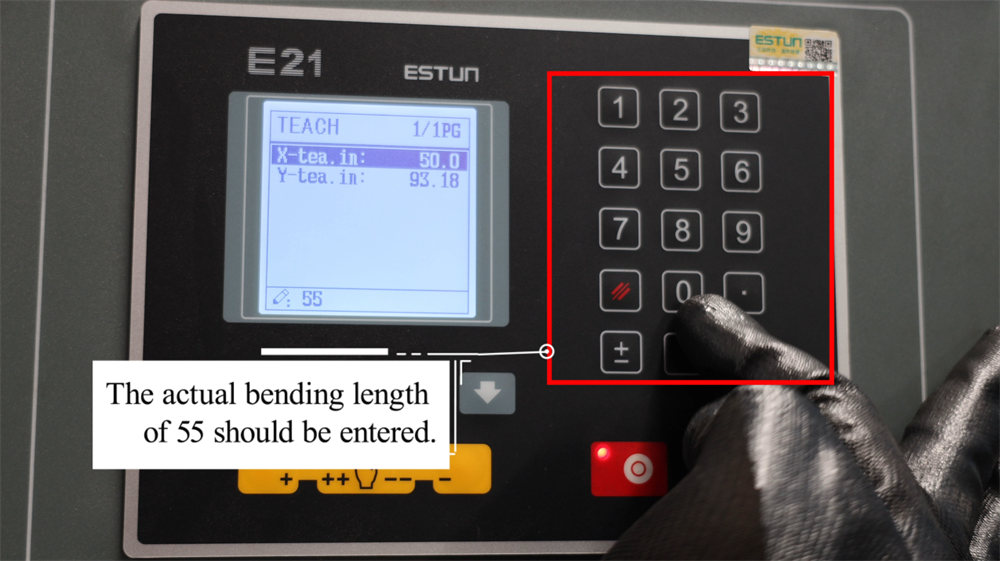

Nøyaktig inntasting av den faktiske nødvendige bøylengden er et viktig oppsettssteg for E21 NC-bøyeskiven, siden dette direkte sikrer nøyaktige bøyeresultater. Hvis produksjonskravet er en bøylengde på 55 mm, må verdien 55 tastes inn i kontrollsystemet. Dette sikrer at bakgauge-posisjonen og alle relaterte bøye-parametre er justert i henhold til arbeidsstykkets dimensjonelle krav, og unngår feil i det ferdigbøyde produktet. Nøyaktig inntasting av parametre minimerer materialeforbruk og øker produksjonsproduktiviteten. Kontroller alltid de inntastede verdiene før du starter bøyeoperasjonen for å unngå feiljustering av arbeidsstykket. Riktig datainntasting i E21-systemet er avgjørende for å oppnå konsekvent bøyenøyaktighet og optimalisere den totale effektiviteten til bøyeskiven.

Dobbeltklikk på «P» for å gjenoppta bøyeoperasjoner

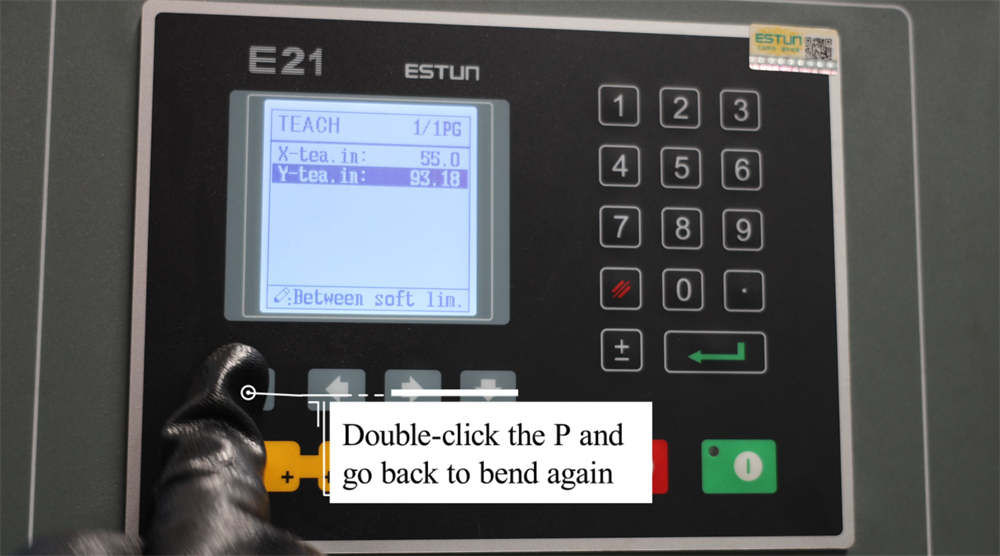

Under drift av E21 NC-bøyemaskinen kan operatørene raskt gjenoppta bøyeprosessen ved å dobbeltklikke på «P»-knappen på kontrollenheten. Denne funksjonen er spesielt nyttig når du må omstille arbeidsstykket eller finjustere parametrene før du fortsetter den forhåndsprogrammerte bøyefølgen. Etter at du har dobbeltklikket på «P»-knappen, vil maskinen automatisk returnere til den siste bøye-posisjonen, noe som muliggjør en jevn og effektiv produksjonsarbeidsflyt. Denne funksjonen bidrar til å forbedre driftshastigheten og bøyenøyaktigheten, og reduserer stillstandstiden mellom enkelte bøysteg. Å mestre denne funksjonen sikrer høyere produktivitet og presisjon i prosessene for formgiving av platemetal. Kontroller alltid arbeidsstykket og stempelposisjonen på nytt før du gjenopptar driften for å unngå feiljustering og produksjonsfeil.

Steg 6: Praktisk produksjonsdemo

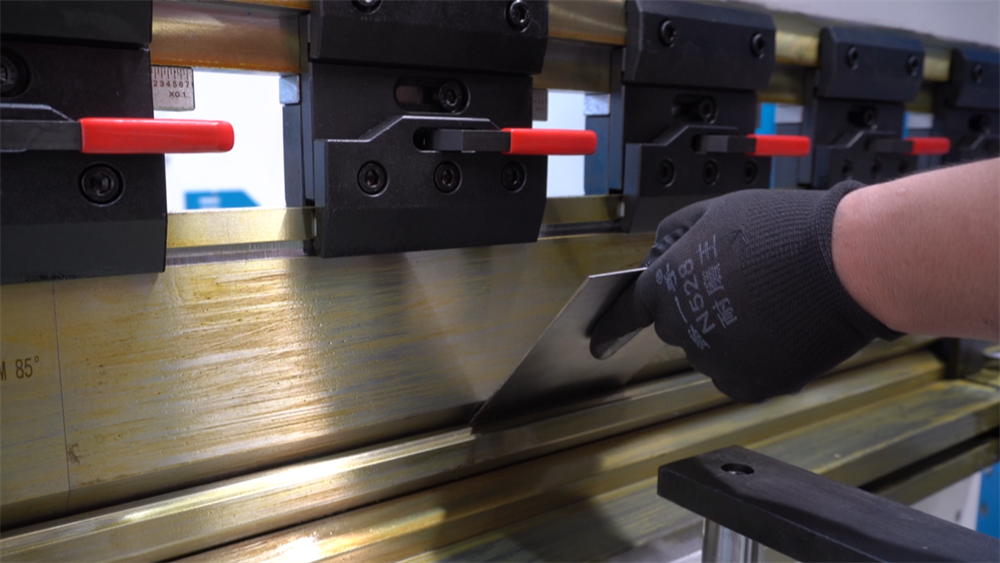

Oppnå en bøyevinkel på 90 grader

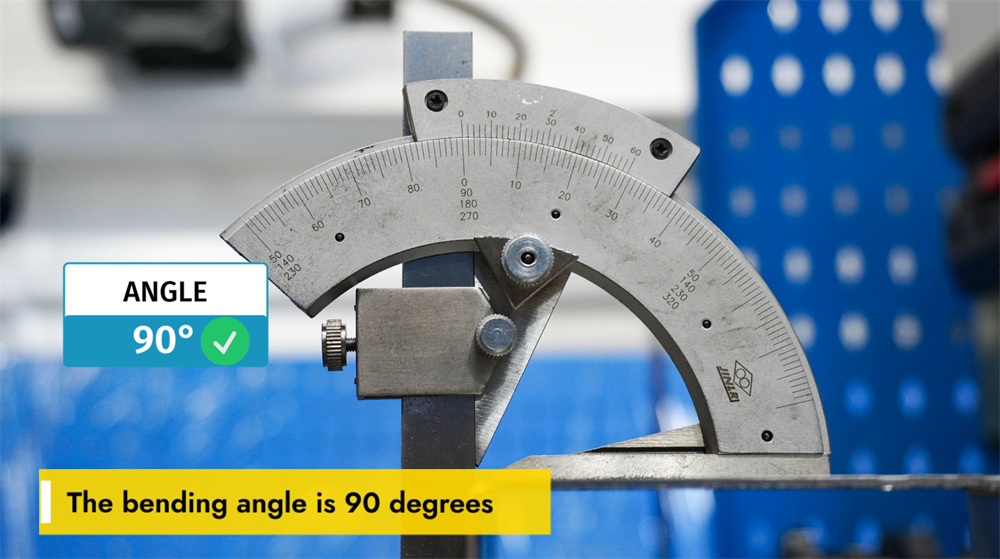

En bøkevinkel på 90 grader er ett av de mest vanlige kravene i metallbearbeiding, og å oppnå denne vinkelen konsekvent og nøyaktig avhenger av flere sentrale faktorer, inkludert materialtykkelse på arbeidsstykket, valg av matrise og innstillinger for pressebremse. Den riktige V-matrisens bredde og stempelens radius spiller en avgjørende rolle for å opprettholde bøkenøyaktighet. I tillegg sikrer justering av bøkekraften og bakmålerens posisjon gjentageligheten av 90-graders bøk på flere arbeidsstykker. Operatører må også ta hensyn til materialens fjærtilbakeføring (springback) og bruke passende kompensasjonsteknikker for å unngå vinkelavvik. Bruk av en NC-styrt pressebremse, som E21-systemet, bidrar til å opprettholde konsekvente bøkeresultater i produksjon med høy volum, noe som reduserer feil og forbedrer driftseffektiviteten. Riktig systemkalibrering og verktøyvalg er grunnlaget for å oppnå en perfekt 90-graders bøk hver eneste gang.

Forstå bøkelengde på E21-systemet

Bøyelengden til E21 NC-bøyemaskinen refererer til den maksimale lengden på platemetall som kan bøyes i én enkelt operasjon, og bestemmes av maskinens arbeidsbordstørrelse og den installerte verktøykonfigurasjonen. Å stille inn bøyelengden riktig i henhold til produksjonskravene sikrer nøyaktige bøyeresultater, minimerer materialeforbruk og forhindrer overbelastning av verktøyene. Operatører bør alltid sjekke maskinens tekniske spesifikasjoner, velge passende stifter og matriser og justere posisjonen til bakgauge for å tilpasse den nødvendige bøyelengden for nøyaktige resultater. En tydelig forståelse av maskinens kapasitet når det gjelder bøyelengde er avgjørende for å optimalisere produksjonsproduktiviteten og oppnå konsekvent bøyenøyaktighet i platemetallfremstilling.

Steg 7: Riktig nedstillingsprosedyre

Betjening av pumpestansbryteren

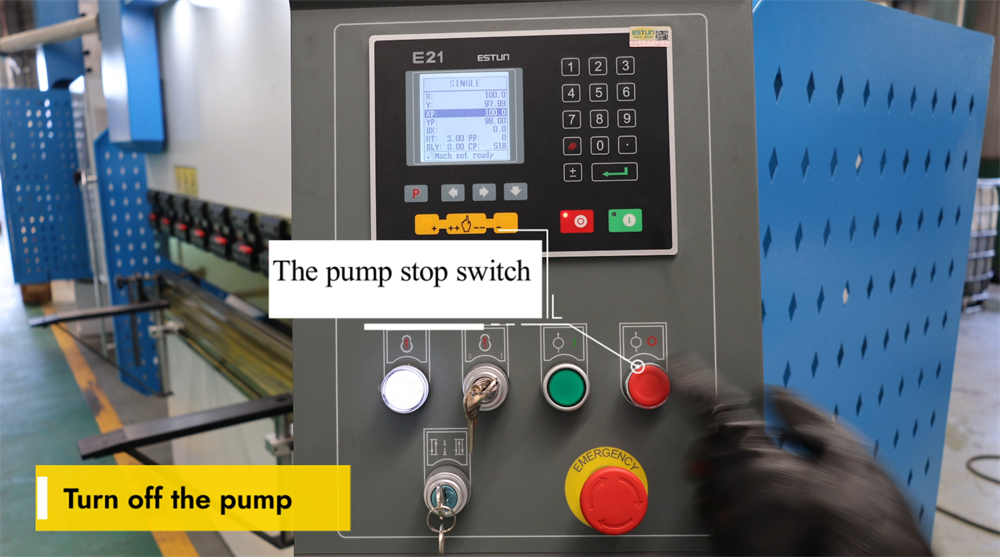

Pumpstoppbryteren er en viktig komponent i E21 NC-bøyemaskinens hydraulikksystem og lar operatørene trygt stanse hydraulikkpumpen når maskinen ikke er i bruk. Ved å trykke på denne bryteren stoppes hydraulikkpumpen umiddelbart, noe som forhindrer unødvendig energiforbruk og reduserer slitasje på komponentene i hydraulikksystemet. Det er avgjørende å slå av hydraulikkpumpen etter at alle bøyeoperasjoner er fullført for å forlenge maskinens levetid og sikre sikkerheten på arbeidsplassen. Før pumpen startes på nytt for påfølgende operasjoner, må du sjekke at bryteren er riktig aktivert for å unngå systemfeil. Regelmessig vedlikehold og overholdelse av riktige stansprosedyrer bidrar til å opprettholde bøyemaskinens optimale ytelse over tid.

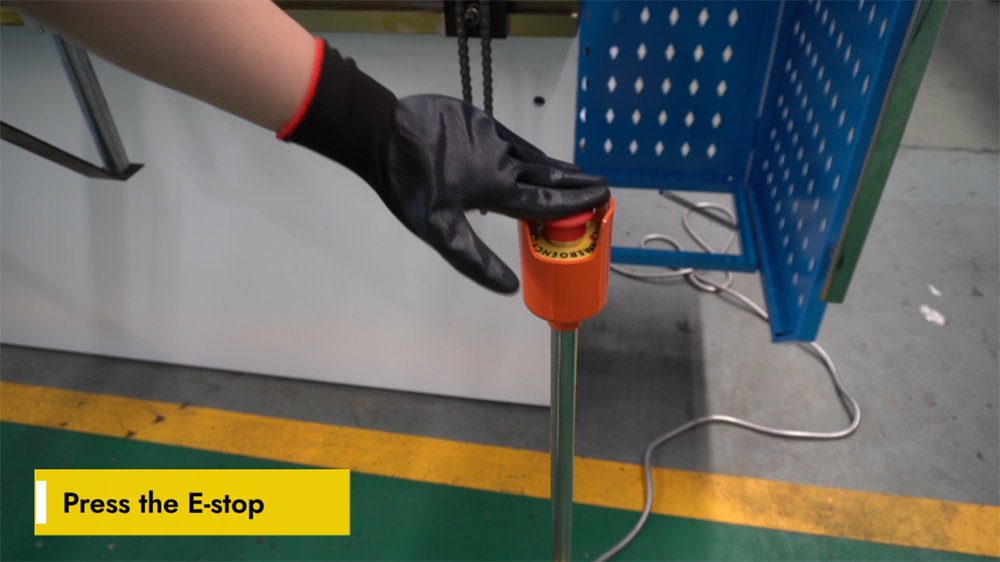

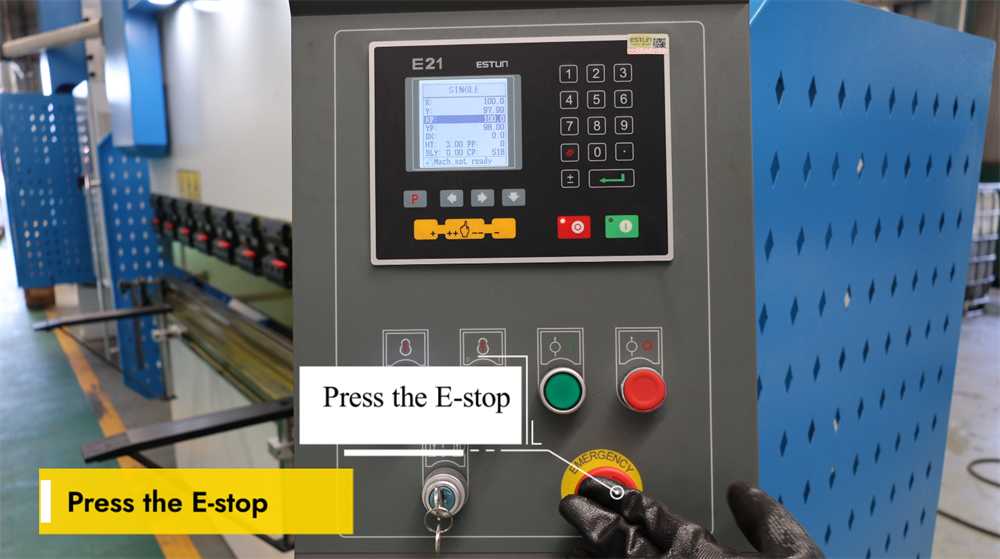

Aktivering av nødstansbryteren for sikkerhetsformål

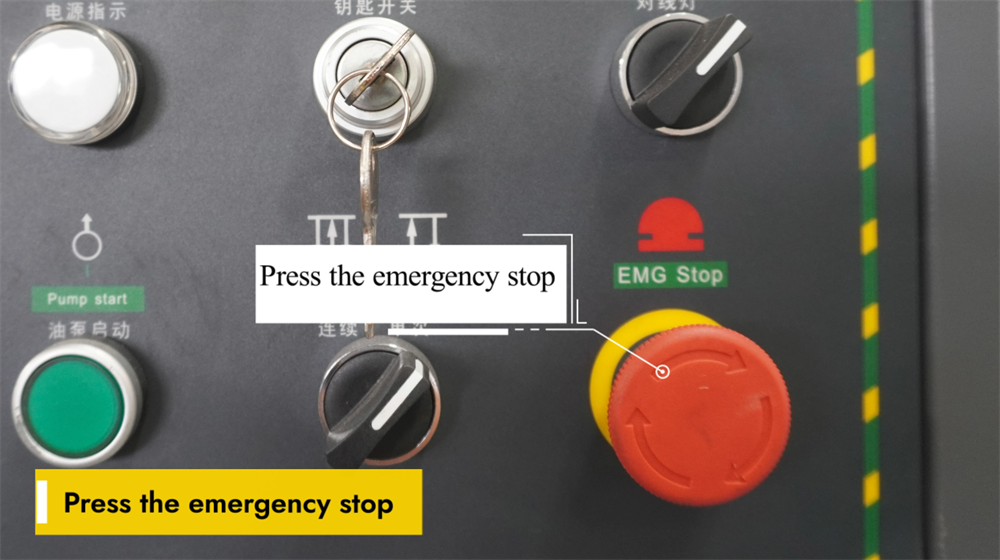

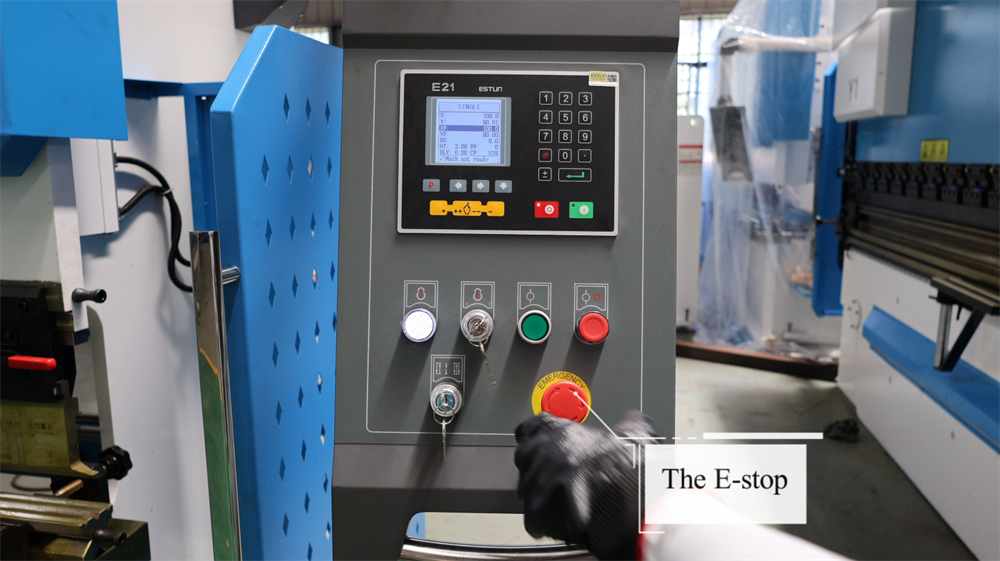

Nødstoppknappen (E-stop) er en kritisk sikkerhetsfunksjon på E21 NC-bøyebanken. Ved å trykke på denne knappen stoppes alle maskinens operasjoner umiddelbart, noe som effektivt forhindrer potensielle arbeidsmiljøfare i nødsituasjoner. Operatøren bør aktivere nødstoppen ved plutselige utstyrssvikt, uventet bevegelse av arbeidsstykket eller andre potensielle sikkerhetsrisikoer. Etter at nødstoppen er aktivert, må maskinen fullstendig nullstilles og den underliggende feilen løses før drift kan gjenopptas. Insperer regelmessig nødstoppknappen for å bekrefte at den fungerer korrekt og ikke er blokkert. Riktig bruk av denne sikkerhetsfunksjonen øker sikkerheten i arbeidsmiljøet og beskytter både operatøren og utstyret mot skade. Følg alltid de offisielle sikkerhetsanvisningene når du betjener E21 NC-bøyebanken.

Korrekt avslutting av E21 NC-bøyebanken

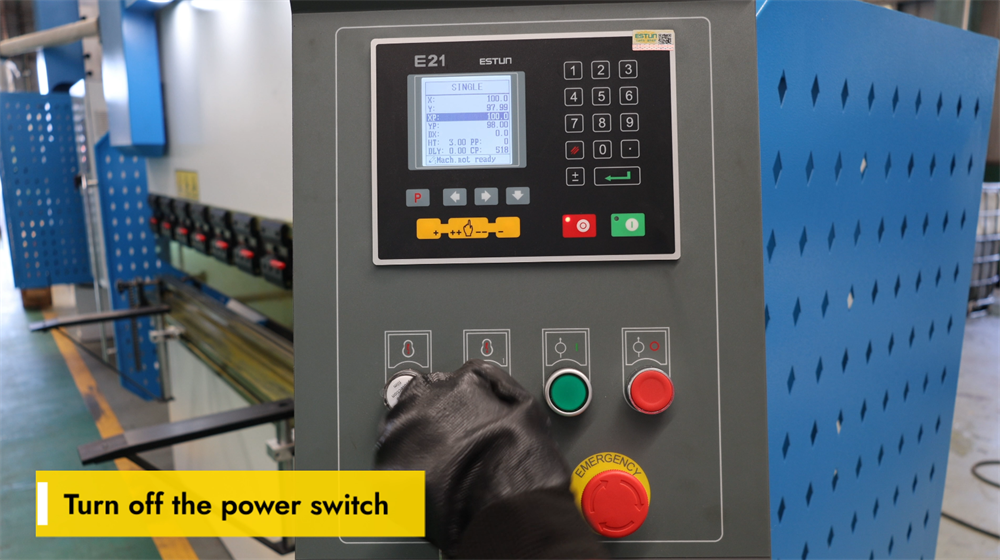

Før du utfører vedlikeholdsarbeid eller avslutter daglig produksjon ved å stanse E21 NC-bøyemaskinen, er det avgjørende å slå av hovedstrømbryteren på riktig måte. Finn hovedstrømbryteren på kontrollpanelet og slå den til «AV»-stillingen. Denne fremgangsmåten sikrer elektrisk sikkerhet ved å forhindre utilsiktet maskinstart eller elektriske feil under vedlikehold. Kontroller alltid at maskinen er fullstendig strømavslått før du utfører justeringer, inspeksjoner eller vedlikeholdsarbeid. Å følge riktige avsluttningsprosedyrer utvider maskinens levetid og sikrer sikkerheten til alle operatører. I tillegg reduserer frakobling av strømforsyningen under lengre perioder med inaktivitet energiforbruket og beskytter maskinens elektroniske komponenter mot potensielle strømsprekk.

Konklusjon

Ved å følge retningslinjene i denne bruksanvisningen for E21-systemet bør du nå ha en grundig forståelse av hvordan du betjener en NC-bøyebank utstyrt med E21-styresystemet. Å mestre de grunnleggende trinnene – inkludert fylling av hydraulikkvæske, elektrisk tilkobling, systemkalibrering og praktiske bøyeoperasjoner – vil gi deg mulighet til å maksimere effektiviteten og nøyaktigheten til bøyebanken din i produksjonen. Riktig maskinoppsett og regelmessig kalibrering er avgjørende for å sikre konsekvente og nøyaktige bøyninger samt optimal ytelse til utstyret i en industrimiljø. Denne driftskunnskapen vil ikke bare hjelpe deg å oppnå resultater av høy kvalitet innen platemetalldeling, men også forlenge maskinens levetid og redusere uforutsette driftsstopper forårsaket av feil i bruk.

Hvis du støter på problemer under drift eller trenger ytterligere forklaring på noen av trinnene i denne bruksanvisningen, står vårt profesjonelle tekniske supportteam alltid til din disposisjon. Vi er forpliktet til å sikre at du får best mulig ytelse fra din E21 NC-bøyebank og tilbyr omfattende service etter salg for å støtte en problemfri daglig drift.

Hvis du trenger mer detaljert informasjon om E21-systemet eller er interessert i å lære mer om hele vårt utvalg av bøyebanker og annen industriell maskinutstyr, inviterer vi deg til å besøke JUGAOs offisielle nettsted. Vårt nettsted tilbyr et rikt utvalg av ekstra ressurser, inkludert detaljerte produktmanualer, videoer med driftsinstruksjoner og tekniske spesifikasjoner – alt utformet for å hjelpe deg med å få mest mulig ut av utstyret ditt. For eventuelle forespørsler eller supportforespørsler kan du kontakte oss direkte via kontaktinformasjonen som finnes på vårt nettsted.
