Denne omfattende guiden gir trinnvise instruksjoner for oppsett, drift og vedlikehold av ditt E21 NC bøyepres system. Fra førstegangsoppsett til daglige driftstips, vil du lære hvordan du maksimerer maskinytelsen og effektiviteten. La oss starte med den detaljerte oppsettsprosedyren.

Introduksjon til E21-systemet

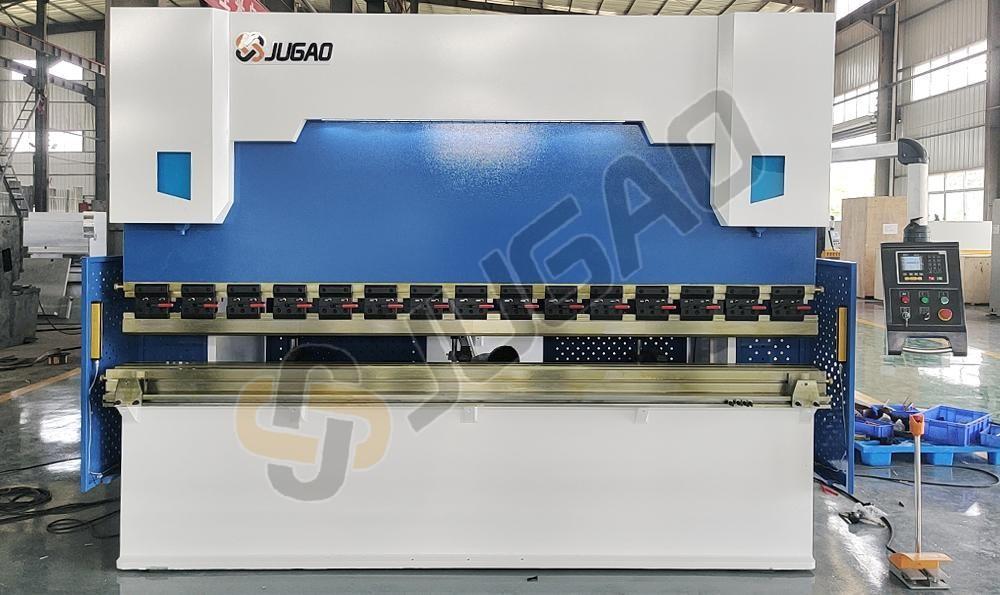

I moderne metallbearbeiding spiller bøyepresser en viktig rolle i operasjoner for bøyning av plate. Denne veiledningen tar spesielt for seg maskiner utstyrt med E21-styresystem, og gir komplett veiledning for oppsett, drift og kalibrering. Enten du er ny operator eller trenger å friske opp ferdighetene dine, vil denne manualen hjelpe deg med å oppnå optimal maskinytelse.

Del 1: Hydraulisk system og elektriske tilkoblinger

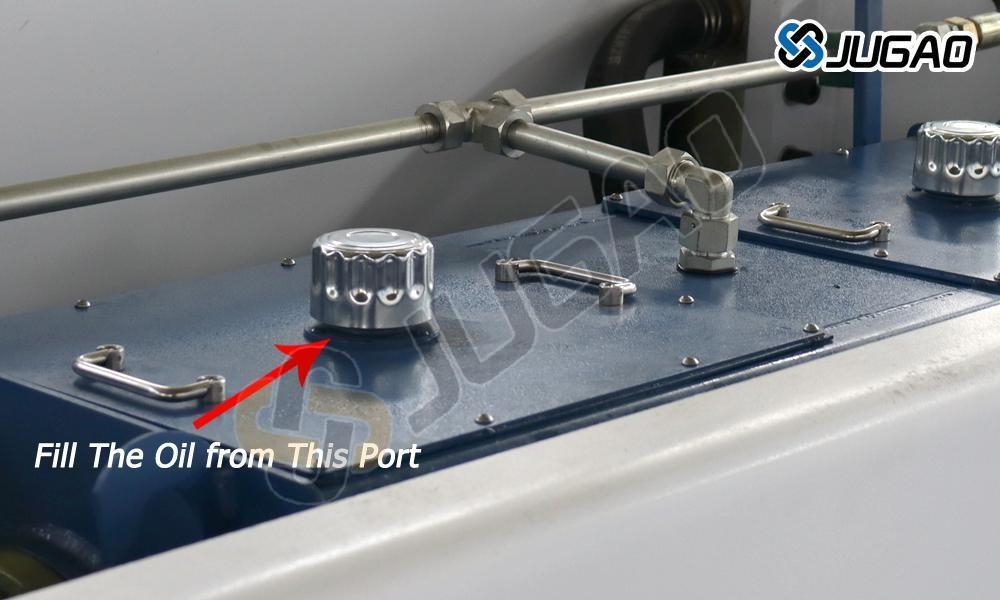

Korrekt påfylling av hydraulikkolje

For optimal ytelse på din E21 NC bøyebenk, fyll hydrauliktanken med slitasjebestandig hydraulikkolje. Denne spesialoljen reduserer friksjon og minimerer slitasje på hydrauliske komponenter. Bruk den angitte påfyllingsåpningen og hold oljenivået innenfor anbefalte grenser. Unngå overfylling og bruk av dårlig kvalitet olje, da dette kan føre til redusert systemeffektivitet og potensiell skade. Regelmessige inspeksjoner av oljenivå og tidsnok bytte er nødvendig for å opprettholde topp ytelse på bøyebenken.

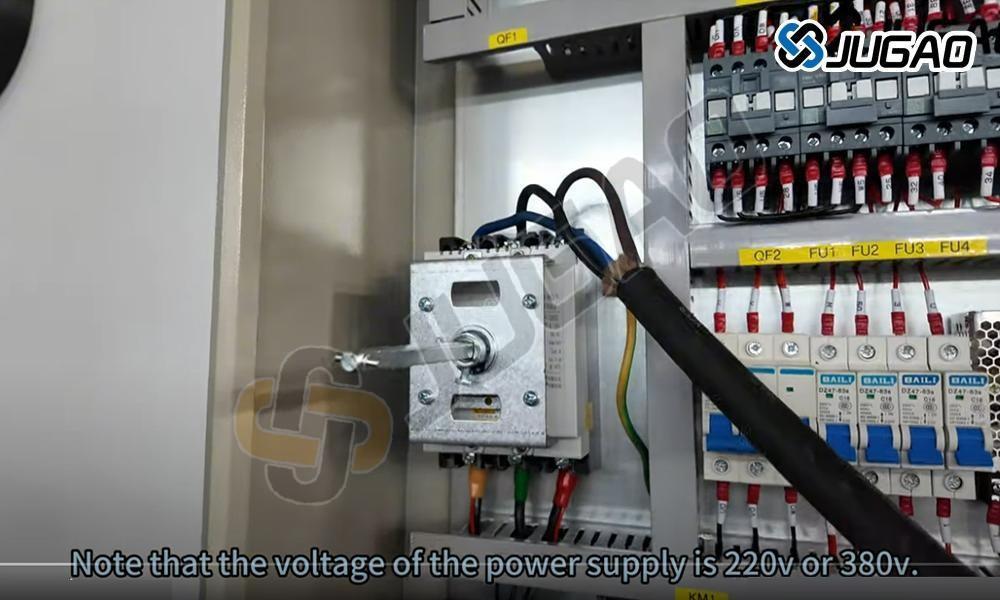

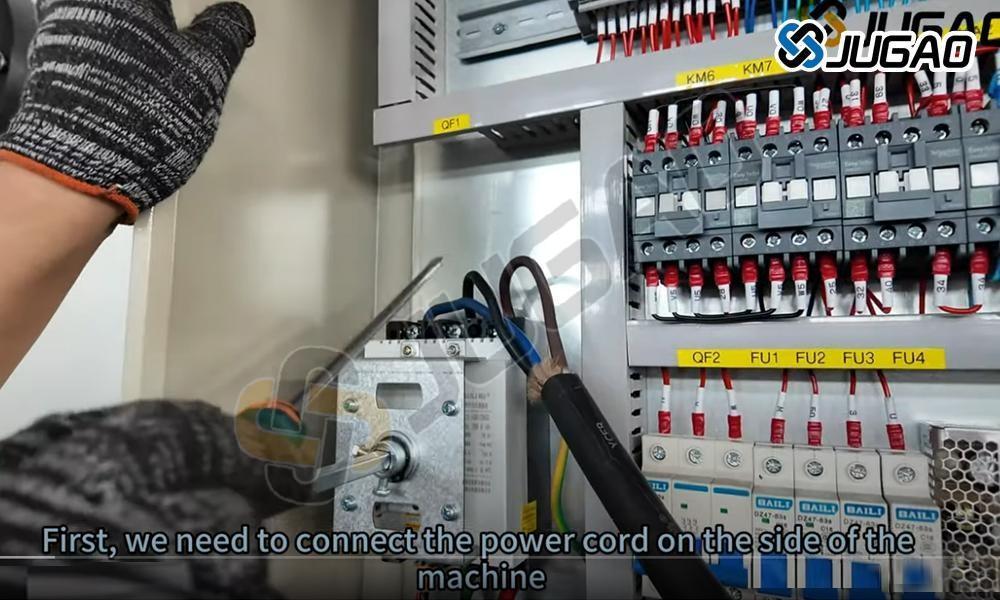

Tilkobling av elektrisk strøm

Før du opererer NC-bøyebanken, må du sørge for riktig tilkobling til en trefase strømkilde. Dette er avgjørende for stabil drift og for å unngå elektriske feil. Verifiser at spenningen fra strømforsyningen samsvarer med maskinens spesifikasjoner. La en kvalifisert elektriker utføre alle tilkoblinger, og sørg for sikker ledningsføring i henhold til sikkerhetsstandarder. Etter tilkobling skal du bekrefte korrekt jording for å forhindre elektriske farer. Slå på hovedbryteren og sjekk kontrollpanelet for feilmeldinger. Hvis det ikke vises problemer, er systemet klart for bruk. Følg alltid produsentens retningslinjer for trygg og effektiv bruk.

Strømaktiveringsserie

Før du betjener E21 NC-pressbøygen, må du bekrefte stabil strømtilkobling og spenningskompatibilitet. Finn hovedstrømbryteren, som vanligvis er plassert på siden eller bakre panel av maskinen. Slå bryteren til "PÅ"-posisjon og vent noen sekunder til systemet starter opp. Kontrollpanelet skal vise oppstartsinformasjon som indikerer at systemet er klart. Hvis feilkoder vises, se brukerhåndboken for feilsøking. Alltid overhold sikkerhetsprotokoller før du starter bøyeoperasjoner.

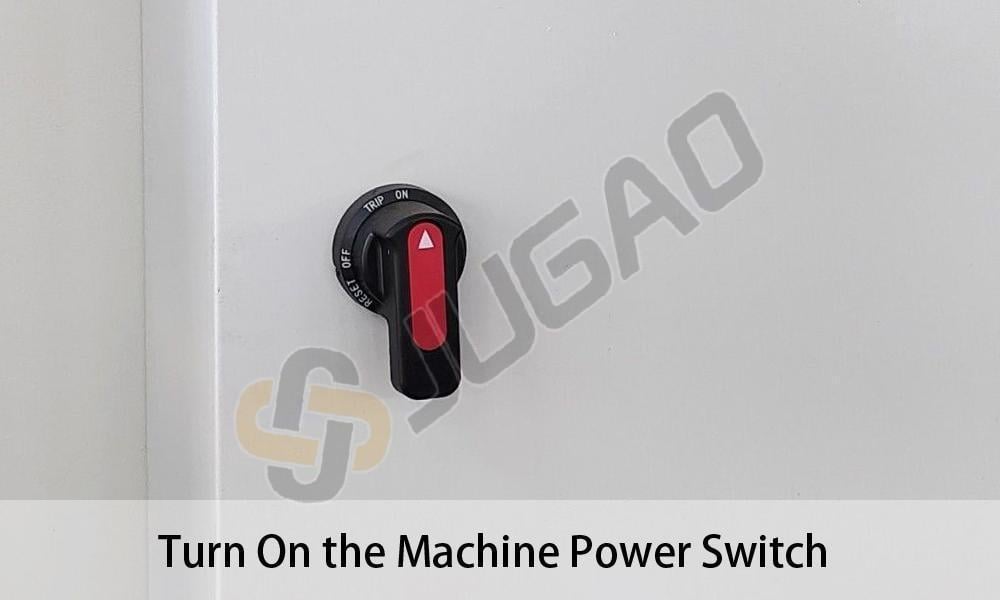

Maskinens strømaktivasjon

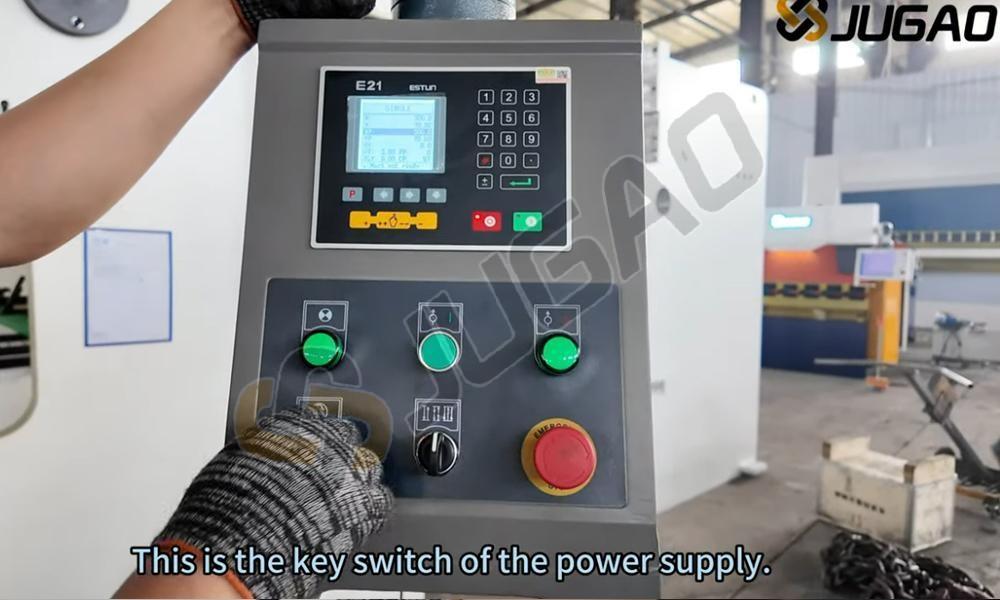

Sørg for stabil strømforsyning med riktig spenning før drift. Finn hovedstrømbryteren på kontrollpanelet eller elektrisk skap. Slå bryteren til "PÅ"-posisjon og vent på systeminitialisering. Sjekk at kontrollerens skjerm lyser opp og viser oppstartsgrensesnittet. Lytt etter uvanlige lyder som kan indikere elektriske problemer. Hvis systemet ikke starter korrekt, inspiser strømkilden og nødstoppbryteren. Bruk alltid riktig verneutstyr og følg sikkerhetsprosedyrer under maskinbruk.

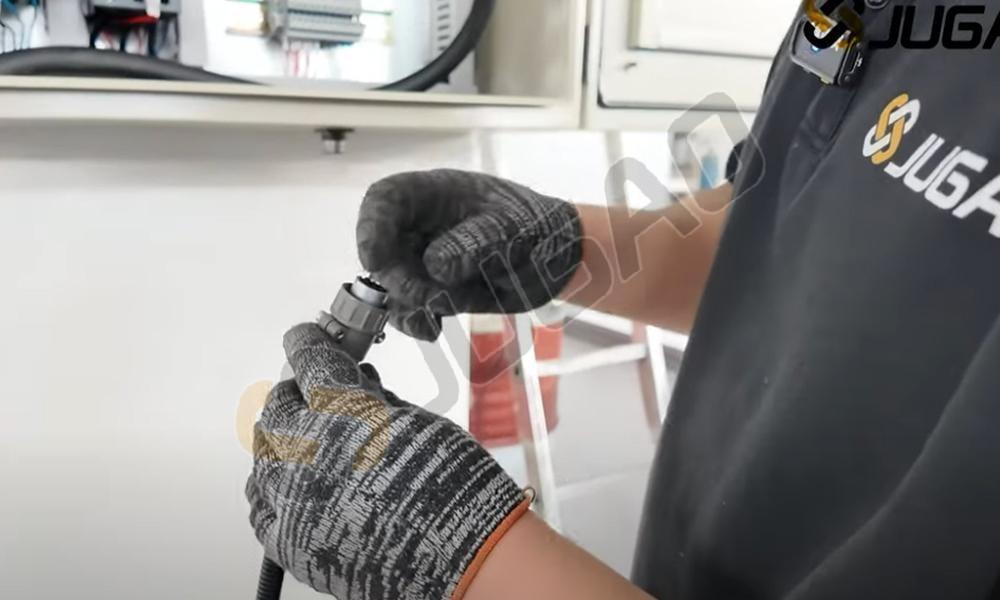

Fotpedseltilkobling

For riktig E21 NC-saksebryterdrift må fotpedalen kobles til maskinen på en sikker måte. Finn den dedikerte pedalkoblingsporten på kontrollpanelet eller maskinbasen. Juster pedalkontaktoren med porten og sett den inn godt til den klikker på plass. Sørg for en fast tilkobling for å unngå utilsiktet frakobling under drift. Test pedalresponsiviteten med lett trykk. Hvis maskinen ikke reagerer, sjekk tilkoblingene og strømforsyningen. En korrekt tilkoblet pedal forbedrer både sikkerhet og operativ kontroll under bøyeprosesser.

Systemstrøm Aktivering

Start E21 NC-pressbremse ved å finne hovedstrømbryteren på kontrollpanelet. Bekreft stabil strømtilkobling før du slår bryteren til "PÅ"-posisjon. Indikatorlys eller aktivert skjerm bekrefter vellykket strømstart. Tillat systeminitialisering før du begynner med drift. Hvis maskinen ikke starter, sjekk strømforsyningen, nødstoppbryteren og sikringene. Følg alltid elektriske sikkerhetsrutiner når du håndterer komponenter.

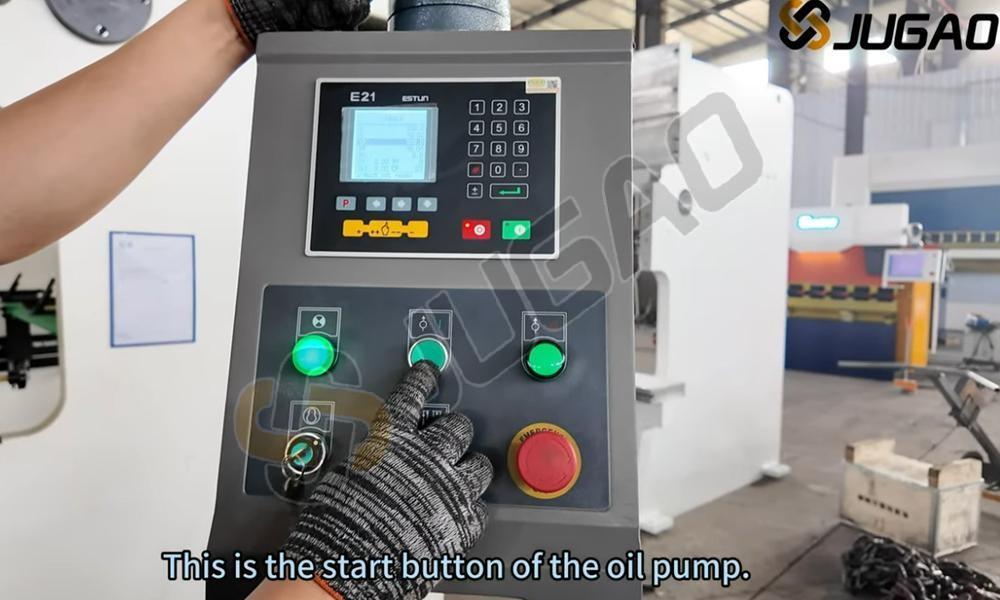

Aktivering av hydraulisk pumpe

Før du betjener E21 NC-sagbøyemaskinen, må du sørge for riktig strømtilkobling. Finn pumpebryteren på kontrollpanelet og slå den på for å starte hydraulikksystemet. Et jevnt brummingstyk lydindikasjon på normal pumpefunksjon. Sjekk nivået på hydraulikkoljen og undersøk for lekkasjer eller unormale lyder. Hvis systemet ikke starter korrekt, må du sjekke strømtilkoblingene og nødstoppbryteren. Riktig pumpeaktivering sikrer stabil trykkutvikling og jevne bøyeoperasjoner, og hindrer feil under bearbeiding. Alltid følg sikkerhetsprotokollene når du betjener maskiner.

Frigjøring av nødstopp

For å gjenoppta normal E21 NC-bøyemaskinoperasjon, slipp nødstopp (E-stopp) på fotpedalen. Denne viktige sikkerhetsfunksjonen stopper umiddelbart maskinfunksjoner for å forhindre ulykker. Slipp ved å trykke godt til eller dreie mot urviseren (modellavhengig) til knappen returnerer til sin opprinnelige posisjon. Etter frigjøring, sjekk kontrollpanelet for å bekrefte systemtilbakestilling. Sørg for pedalstabilitet før du fortsetter drift. Riktig håndtering av E-stopp forbedrer sikkerheten og sikrer uforstyrrede bøyeoperasjoner.

Aktivering av maskinstart

Trykk på ENTER-tasten for å starte bøyesekvensen på E21 NC-pressbøygen. Etter at alle parametere er verifisert—inkludert bøyevinkel, materialetykkelse og bakstopposisjon—trykker du ENTER for å bekrefte og utføre programmet. Systemet vil lede slagdelen gjennom nøyaktig bøying i henhold til forhåndsinnstilte verdier. Sørg alltid for korrekt plassering av arbeidsstykket og at alle sikkerhetstiltak er ivaretatt før maskinen settes i drift. Dette avgjørende trinnet muliggjør effektiv og presis metallbøying, noe som øker både produktivitet og kvalitet i platebehandling.

Verifisering av hovedmotorrotasjon

Før du betjener E21 NC-pressbøyen, må du kontrollere hovedmotorens rotasjonsretning for å sikre riktig funksjonalitet. Feil rotasjonsretning kan føre til dårlig ytelse eller systemskade. Etter at strømmen er slått på, observer motorens bevegelse. Hvis rotasjonsretningen er feil, bytt om to av kraftledningene for å korrigere fasesekvensen. Bekreft at motoren går jevnt før du starter maskinens arbeidsprosesser. Regelmessige sjekker av rotasjonsretning forhindrer unødvendig slitasje og sikrer konsekvent bøyeavvik og lengre levetid for maskinen.

Betydning av medløpsvis rotasjon

Når du opererer E21 NC-bøyemaskinsystemet, er korrekt justering av knapp eller motorrotasjonsretning avgjørende. Rotasjon med klokken indikerer vanligvis riktig bevegelse, og sikrer nøyaktig plassering og konsekvent bøyningsnøyaktighet. Rotasjon mot klokken kan signalisere feil innstillinger, noe som potensielt kan føre til feil i bøyevinkler eller feiljustering. Alltid verifiser rotasjonsretningen før bøyeoperasjoner. Riktig maskinoppsett og kalibrering sikrer effektivitet, forlenger verktøyets levetid og forbedrer total produksjonskvalitet i metallbearbeiding.

Forklaring på rotasjon mot klokken

Rotasjon mot venstre går motsatt vei av klokkeviserne. I mekaniske systemer indikerer denne rotasjonsretningen ofte omvendt bevegelse eller spesielle funksjonelle krav, som løsning av festemidler eller inngrep i spesialgir. I bøyemaskiner og industriell maskineri påvirker motor- eller akserotasjonsretning ytelse, presisjon og sikkerhet. Riktig rotasjonsretning forhindrer mekaniske feil og optimaliserer effektivitet. Operatører bør verifisere rotasjonsretning under oppstart for å unngå driftsproblemer. Ved uventet rotasjon mot venstre, inspiserer du motorkabling og systeminnstillinger.

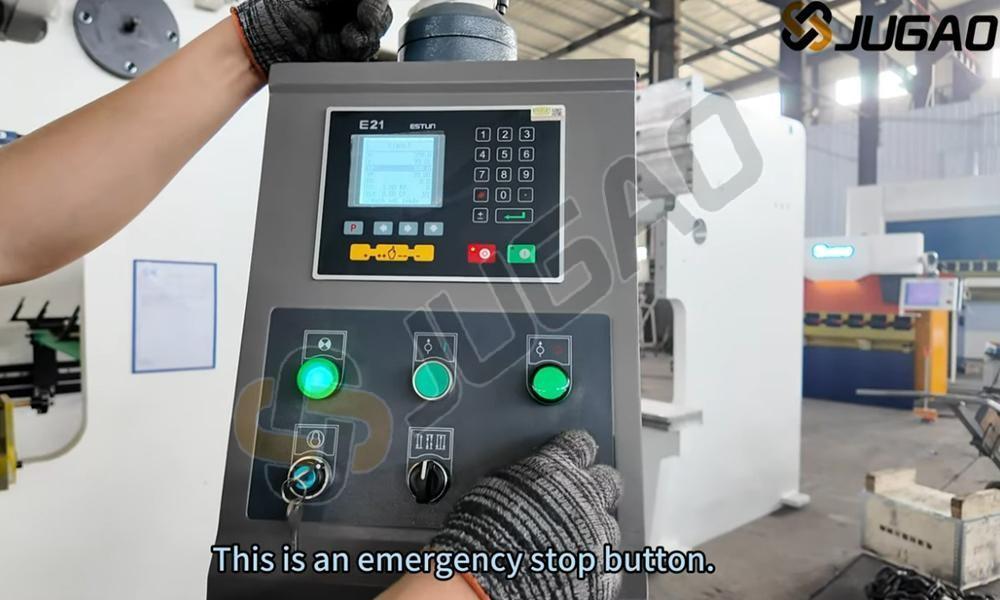

Nødstoppaktivert

Under E21 NC-sagbruking skal nødstoppknappen umiddelbart trykkes ved enhver feilfunksjon eller sikkerhetsmessig bekymring. Denne handlingen kuttes strømmen til maskinen øyeblikkelig, noe som forhindrer videre bevegelse og sikrer operatørens sikkerhet. Kontroller alltid at nødstopp er lett tilgjengelig før bøyingsarbeid startes. Regelmessige inspeksjoner av knappen sikrer riktig funksjonalitet og uhindret tilgang. Etter utløsning må årsaken identifiseres og løses før omstart. Riktig bruk av denne sikkerhetsfunksjonen minimerer risiko og forbedrer sikkerheten i arbeidsmiljøet.

Justering av elektrisk tilkobling

Feil tilkobling i E21 NC-bøyemaskinen kan føre til feil bevegelsesretning eller systemresponsproblemer. Hvis bakstop eller slagstang beveger seg feil, bytt om to ledninger på motoren eller kontrollpanelet. Denne justeringen reverserer motorfasefølgen og gjenoppretter riktig funksjon. Før endringer skjer, må systemet kobles fra strømmen, og du bør konsultere tilkoblingsskjemaer for å unngå elektriske farer. Etter ledningsjusteringen skal maskinen startes på nytt og bevegelsen testes for verifikasjon. Denne raske løsningen sikrer effektivitet og unngår unødige nedetider.

Del 2: Systeminitialisering

Start av E21 NC-bøyemaskin

Før du betjener E21 NC-pressbøyen, må du sørge for stabil strømtilkobling. Finn hovedstrømbryteren på elektrikkboksen, vanligvis plassert på siden eller bakre del av maskinen. Slå bryteren til "PÅ"-posisjon og vent på systeminitialisering. Kontrollpanelet skal vise oppstartsinformasjon som indikerer at systemet er klart. Sjekk etter feilmeldinger eller advarsler. Hvis alt er normalt, fortsett til valg av bøyingparametere. Følg alltid sikkerhetsprotokoller når du håndterer elektriske komponenter for å unngå potensielle farer.

Aktivering av kontrollsystem

Start E21 NC-bøyemaskin ved å finne hovedbryteren på kontrollpanelet. Slå bryteren til "PÅ"-posisjon, og observer indikatorlysets opplyst for å bekrefte strømforsyning. Sørg for stabil og riktig konfigurert spenning for å unngå systemfeil. Etter oppstart, gi systemet tid til initiering. Kontroller E21-controller-skjermen for visning av standard startskjerm. Løs eventuelle advarselmeldinger før du fortsetter. Riktig strømaktivasjon er grunnleggende for sikker og effektiv drift.

Oppstart av hydraulisk system

Start E21 NC-bøyemaskin ved å starte oljepumpen. Sørg for stabil strømforsyning og riktig maskintilkobling. Trykk på knappen for oljepumpestart på kontrollpanelet for å aktivere det hydrauliske systemet. En jevn brummelyd indikerer normal pumpefunksjon. Kontroller om det forekommer uvanlige lyder eller vibrasjoner. La oljen sirkulere før du starter maskinoperasjoner. Riktig pumpestart sikrer stabil trykk, jevn bøying og lang levetid for maskinen.

Deaktivering av nødstopp

Før du betjener E21 NC-bøyemaskinen, må du løsne nødstoppbryteren på riktig måte. Denne viktige sikkerhetsfunksjonen gir umiddelbar stopp av maskinen i nødssituasjoner. Løsne ved å vri bryteren med klokken til den hopper ut, noe som indikerer at systemet er reaktivert. Etter frigjøring, sjekk kontrollpanelet for feilmeldinger og nullstill hvis nødvendig. Bekreft maskinens sikkerhetstilstand før du fortsetter med drift. Riktig håndtering av nødstoppbryter sikrer trygghet og unngår unødige nedetider.

Fotpeds nødstoppfrigjøring

For å gjenoppta E21 NC sagsdrift, slipp nødstopp (E-stopp) på trinnpedalen. Sjekk først om nødstoppknappen er aktivert—hvis den er det, drein med klokken for å tilbakestille. Sørg for riktig plassering av fotpedalen uten hindringer. Test systemrespons med lett trykk på pedalen. Hvis maskinen ikke starter, verifiser sikkerhetslåsene og tilbakestill kontrolleren. Riktig frigjøring av nødstopp sikrer jevn drift og forhindrer produksjonsavbrudd under metallbøyingsprosesser.

Startkommando for drift

Trykk på ENTER-tasten aktiverer E21 NC-bøyemaskinen og starter bøye prosessen. Før du trykker ENTER, må du bekrefte alle parametere, inkludert bøyevinkel, bakstopposisjon og trykkinnstillinger. Etter bekreftelse sender et trykk på ENTER signalet til maskinen om å utføre bøyesekvensen. Overvåk prosessen for å sikre jevn drift og opprettholde presisjon. Viktige sikkerhetstiltak inkluderer å holde hendene unna bevegelige deler og bruke verneutstyr. Riktig bruk av ENTER-funksjonen øker effektiviteten, reduserer feil og sikrer konsekvent bøyepresisjon i metallbearbeiding.

Del 3: Driftsmoduser

Enkeldrift

Enkeltmodus i E21 NC-pressbøyemaskinen muliggjør manuell behandling av enkelte bøyeoperasjoner. Denne modusen er perfekt for produksjon i små serier og spesialtilpassede bøyeprosesser, og gir fleksibilitet og nøyaktig kontroll over hver operasjon. Brukere kan stille inn bøyevinkler, bakstopposisjoner og slagbegrensninger før hver enkelt operasjon utføres. Systemet sikrer nøyaktig ytelse samtidig som det tillater justeringer i sanntid. Enkeltmodus er spesielt nyttig for prototypetester og spesialprosjekter, og garanterer høy presisjon uten komplisert programmering. Å mestre denne modusen øker effektiviteten og reduserer feil i platemetaltsbøyeoperasjoner.

Jog-modus-funksjonalitet

Jog-funksjonen i E21 NC-bøyepressen gir manuell kontroll over slagstangen for nøyaktig plassering. Denne modusen hjelper ved verktøysinnstilling, bøyevinkelmåling og nøyaktighetsverifisering før full drift. Ved å trykke på jog-knappen beveger slagstangen seg trinnvis, noe som gir operatøren full kontroll over bøyledybde og justering. Denne funksjonen er spesielt nyttig for finjustering, reduserer feil og forbedrer arbeidseffektiviteten. Bruk jog-modus med forsiktighet for å unngå overjustering. Godt kjennskap til denne funksjonen øker maskinens nøyaktighet og sikrer konsekvente bøyeressultater, noe som gjør den vesentlig for oppsett og kalibrering.

Kontinuerlig driftsmodus

Kontinuerlig modus i E21 NC bøyemaskinen muliggjør uavbrutte bøyeoperasjoner, noe som forbedrer effektiviteten i masseproduksjon. Når den er aktivert, sykler maskinen automatisk gjennom bøyesekvenser uten at operatøren må starte på nytt mellom sykluser. Denne modusen er ideell for høyvolum prosessering av platemetall, og reduserer nedetid samt øker produktiviteten. Operatører bør kontrollere korrekt verktøyjustering og materialeposisjonering før kontinuerlig modus aktiveres, for å sikre nøyaktighet og konsistens. Regelmessig overvåking er nødvendig for å unngå feiljustering eller feil. Effektiv bruk av kontinuerlig modus muliggjør raskere produksjonssykluser og konsekvent bøkekvalitet, og optimaliserer dermed helhetlig driftsytelse.

Del 4: Systemprogrammering og drift

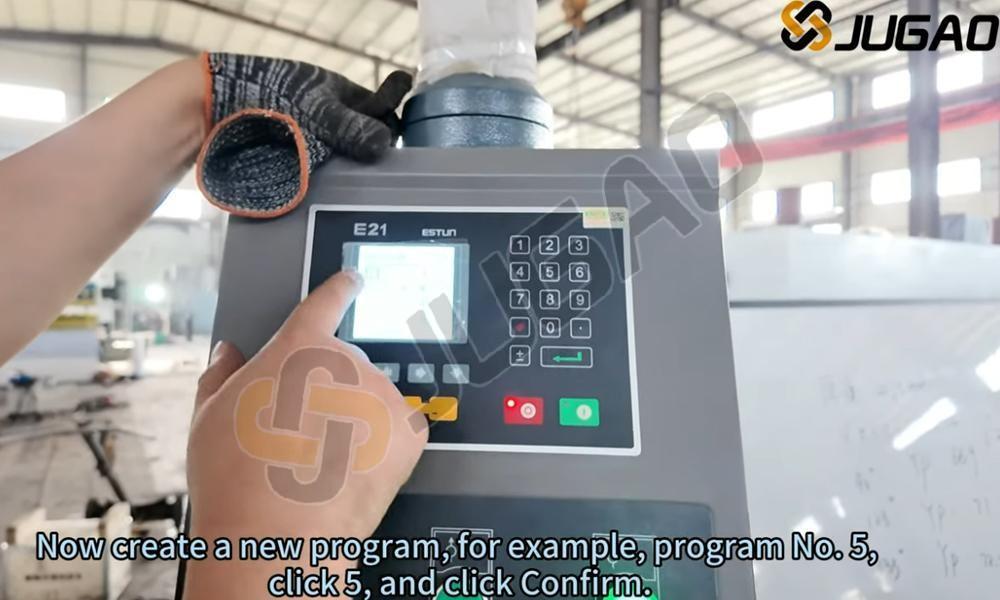

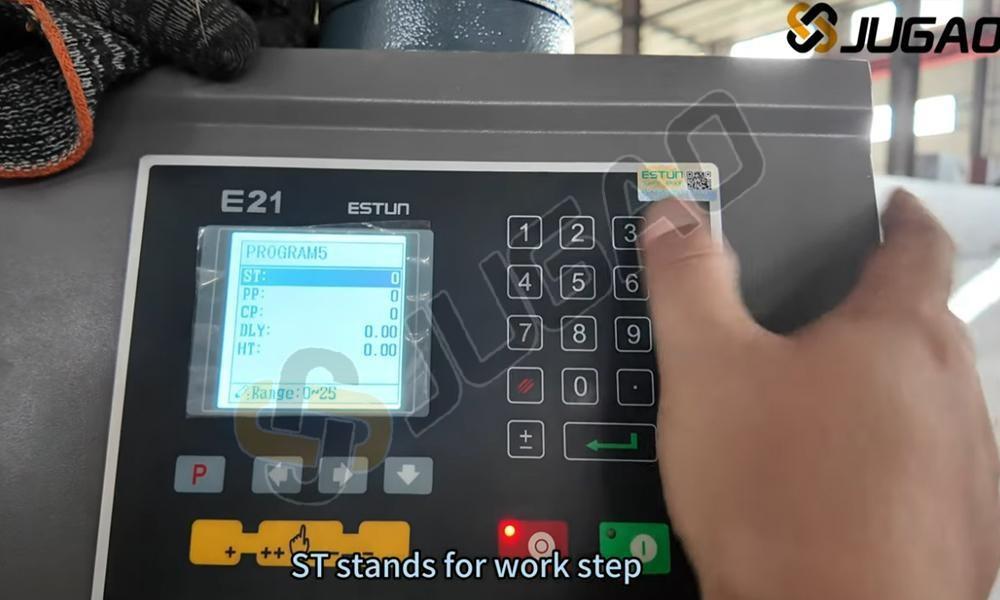

E21 NC Bøyesystem Programmering

E21 NC-sikkenbøyemaskinen har et enkelt, men kraftig programmeringsgrensesnitt for effektiv metallbøying. Operatører kan sette bøyevinkler, bakstopposisjoner og trinnsekvenser via det digitale kontrollpanelet. Systemet støtter flertrinns-programmering, som tillater lagring av flere bøyetrin for komplekse prosjekter. For optimal ytelse, må du sørge for nøyaktig materialeinndata, riktig verktøyvalg og jevnlig systemkalibrering. E21-styreenheten tilbyr brukervennlig betjening og er dermed egnet for metallbearbeiding i liten til middels skala. Mestring av E21 NC-programmering gjør at brukere kan øke produktiviteten og presisjonen ved bøying, og dermed redusere feil og materialspill.

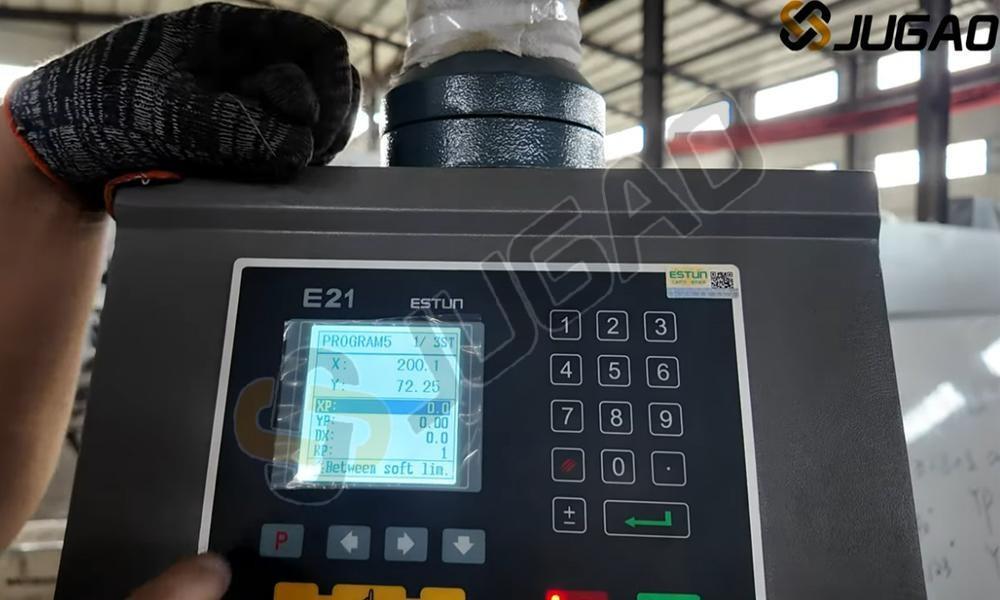

Parametertilsetting for bøyeprosesser

For nøyaktige E21 NC-bresultater er det avgjørende å justere YP- og XP-verdiene riktig. Sett YP-verdien til 93 for nøyaktig stemselføring, noe som direkte påvirker bøydypde og konsistens. Juster XP-verdien til 50 for å optimalisere bakre stoppeposisjon for presis materialejustering. Riktig kalibrering av parametre øker bøyingsnøyaktighet, reduserer materialavfall og forbedrer total effektivitet. Regelmessig kontroll og finjustering av disse innstillingene forbedrer maskinytelsen betydelig, og sikrer høykvalitets bøyninger med minimalt antall feil i platearbeid.

Korreksjon av bøylevinkel

For 93-graders bøyninger i stedet for de forventede 90 grader, er det nødvendig med justeringer for å forbedre nøyaktigheten. Dette vanlige problemet skyldes materialefjæring, feil valg av stans/skjæreverktøy eller utilstrekkelige trykkinnstillinger. Korreksjonsmetoder inkluderer økt tonnasje, bruk av smalere V-skjærefeller eller anvendelse av overbøyingsteknikker for å kompensere for fjæring. I tillegg hjelper verifisering av bakstopposisjon og kalibrering av bøyebanken med å oppnå nøyaktige 90-graders vinkler. Regelmessig inspeksjon av materialtykkelse og bøyeparametere sikrer konsistens og minimerer produksjonsfeil. Riktige justeringer forbedrer bøyenøyaktighet og total effektivitet.

Bøylengdejustering

Med nåværende bøkelengde på 55 mm mot en krevet lengde på 50 mm, er det nødvendig med presisjonsjusteringer. Sjekk E21 NC-styreenhetens innstillinger og sikre riktig kalibrering av bakstopp-posisjon. Juster bøkeparametrene i kontrollsystemet og verifiser justering av stans og matrise for å minimere avvik. Hvis nødvendig, finjuster materialeposisjonen og utfør prøvebøyninger for å bekrefte nøyaktighet. Regelmessig vedlikehold av bakstopp og hydraulisk system sikrer konsekvente resultater. Riktig justering sikrer presisjonsbøyning, reduserer materialspill og forbedrer produksjonseffektiviteten.

Del 5: Systemkalibrering

Kalibreringsprosedyre for Y-akse

Y-akse-kalibrering på E21 NC-bøyemaskin sikrer nøyaktig bøydypde og konsistens i metallbearbeiding. Riktig kalibrering justerer stempelbevegelsen i samsvar med programmerte bøye-parametre, noe som forhindrer avvik og materialspill. For å kalibrere, gå inn på E21-styringen, naviger til Y-akse-innstillinger og skriv inn riktige referanseverdier basert på verktøy og materialtykkelse. Utfør prøvebøyninger og mål resultatene for finjustering. Regelmessig kalibrering opprettholder presisjon og forlenger levetiden på verktøyene, og sikrer høy kvalitet på bøyningene. Følg alltid produsentens anvisninger for optimal ytelse og for å unngå feiljustering under bøyemaskinoperasjoner.

Justering av YP-verdi

Å sette YP-verdien til 93,2 bestemmer glidebøyens dybde under bøying. Høyere YP-verdier tillater dypere innpåkking av glidebøyen, noe som fører til mindre bøyevinkler. Lavere YP-verdier begrenser derimot bevegelsen til glidebøyen og gir større bøyevinkler. Riktig justering sikrer nøyaktige og konsekvente bøyeressultater, minsker materialspill og øker effektiviteten. Operatører bør finjustere YP-innstillingene basert på materialtykkelse og ønskede vinkler for optimal presisjon. Regelmessig kalibrering av YP-verdier er nødvendig for å opprettholde høy kvalitet på bøyinger i platemetalldreiering.

Kalibreringsprosess for X-akse

Riktig kalibrering av X-aksen er avgjørende for nøyaktig posisjonering av bakstopp i E21 NC-bøyemaskinen. For å kalibrere, gå inn på parameterinnstillingene på E21-styringen og skriv inn den faktiske posisjonen til bakstopp. Bruk presisjonsmåleutstyr for å bekrefte avstanden mellom bakstopp og bøyelinje. Utfør nødvendige justeringer og lagre innstillingene. Regelmessig kalibrering forhindrer dimensjonsfeil og forbedrer konsistens ved bøying. Kontroller alltid på nytt etter verktøybytte eller vedlikehold. En godt kalibrert X-akse forbedrer effektiviteten, reduserer omarbeid og sikrer høypresisjons metallbøyingsoperasjoner.

Programmeringsmodus-tilgang

Når du betjener E21 NC-bøyemaskinen, går du inn i programmeringsmodus ved å dobbeltklikke på "P"-tasten. Dette gjør det mulig å effektivt sette bøyevinkler, bakstopposisjoner og slagparametere. I programmeringsmodus legger operatøren inn numeriske verdier og bekrefter innstillingene for nøyaktige bøyeoperasjoner. Denne funksjonen øker arbeidsflyten og reduserer oppsettid samt minimerer feil. Alltid verifiser riktige innstillinger før bøyeoperasjoner for optimale resultater. Å mestre dette trinnet forenkler bruk av E21 NC-styreenheten og gjør metallbøying mer nøyaktig og effektiv.

Systempassordinntasting

For å få tilgang til avanserte innstillinger for E21 NC-bøyemaskin, naviger til CONST-siden på kontrollerens grensesnitt. Når du blir bedt om det, skriv inn passord 1212 for å låse opp begrensede konfigurasjonsalternativer. Dette gjør det mulig å justere systemparametere, optimalisere bøypresisjon og foreta operative endringer. Nøyaktig inntasting av passord er avgjørende for å unngå tilgangsproblemer. Etter opplåsing bør du nøye gå gjennom og konfigurere innstillingene i henhold til kravene for metallbøying. Hvis du er usikker på justeringene, kan du se i brukerhåndboken eller kontakte teknisk support.

Undervisningsmodus-valg

På TEACH-siden sikrer valg av riktig X-Tea optimale læringsopplevelser tilpasset spesifikke behov. Hvert X-Tea-alternativ gir omfattende innsikt og forenkler forståelsen av nøkkelforståelser. Enten du søker nybegynnerguider eller avansert teknisk innhold, tilbyr TEACH-siden strukturerte valg. Naviger blant tilgjengelige X-Tea-valg, sammenlign funksjoner og velg alternativer som samsvarer med læringsmål. Med klare instruksjoner og godt organisert innhold, kan du raskt tilegne deg viktig kunnskap for effektiv bruk i virkeligheten.

Bøylengde Inndata

Når du konfigurerer E21 NC-bøyepressen, sikrer nøyaktig inntasting av faktisk bøylengde presise resultater. For en ønsket bøylengde på 55 mm, skriv inn 55 i kontrollsystemet. Dette sikrer riktig justering av bakstopp og bøye-parametre i forhold til arbeidsstykkets dimensjoner, og unngår feil i endelig bøy. Nøyaktig inntasting minimerer materialspill og øker produktiviteten. Alltid verifiser inntastede verdier før drift for å unngå feiljustering. Riktig inntasting av data i E21-systemet er avgjørende for konsekvent bøyepresisjon og optimalisering av pressens effektivitet.

Gjenopptakelse av bøye prosess

Under E21 NC-saksdrift kan du raskt gjenoppta bøying ved å dobbeltklikke på "P"-knappen på kontrolleren. Denne funksjonen er spesielt nyttig ved omposisjonering av arbeidsstykket eller justeringer før du fortsetter bøyingssekvensene. Etter at du har dobbeltklikket på "P", returnerer maskinen til forrige bøyposisjon, noe som muliggjør en jevn og effektiv arbeidsflyt. Denne funksjonen forbedrer driftshastighet og nøyaktighet og reduserer nedetid mellom bøy. Å mestre denne funksjonen sikrer høyere produktivitet og presisjon i platemetalldannelse. Alltid verifiser posisjonering før du fortsetter for å unngå feiljustering.

Del 6: Produksjonsoperasjoner

90-graders bøyeteknikk

Den 90 graders bøyevinkelen er en standard innen metallbearbeiding, som sikrer nøyaktige og konsekvente resultater. Å oppnå denne vinkelen avhenger av faktorer som materialtykkelse, valg av dørk og innstillinger på bøyebanken. Riktig V-dørkbredde og stansradius er avgjørende for å opprettholde nøyaktighet. I tillegg sikrer justering av bøykraft og bakre anslagsposisjon repeterbarhet. Operatører bør ta hensyn til fjæring for å unngå avvik. Bruk av CNC- eller NC-styrte bøyebanker sikrer konsekvens gjennom flere bøyninger, reduserer feil og forbedrer effektiviteten. Riktig kalibrering og verktøyvalg er helt nødvendig for perfekte 90 graders bøyninger.

Forståelse av bøylengde

Bøylengden i E21 NC-bøyemaskinsystemet indikerer maksimal lengde for plate som kan bøyes i enkeltoperasjoner. Dette bestemmes av maskinens arbeidsbordstørrelse og verktøykonfigurasjon. Riktig innstilling av bøylengde sikrer nøyaktige bøyeresultater, minimerer materiellspill og forhindrer overbelastning av verktøy. Brukere bør alltid sjekke maskinspesifikasjoner, velge passende stanser og dører og justere bakstopposisjon for presise resultater. Forståelse av bøylengde er nødvendig for optimal ytelse og oppnåelse av konsekvent bøyeanalyse i platemetalldrift.

Del 7: Systemavslutning

Deaktivering av hydraulisk pumpe

Pumpestoppbryteren er en viktig komponent i E21 NC-bøyebanksystemet, som lar operatører trygt deaktivere hydraulikkpumpen når maskinen ikke er i bruk. Når bryteren aktiveres, stoppes pumpen umiddelbart, noe som forhindrer unødvendig energiforbruk og reduserer slitasje på hydraulikksystemet. Alltid deaktiver pumpen etter bruk for å forlenge maskinens levetid og sikre trygghet i arbeidsmiljøet. Før omstart må du alltid kontrollere at pumpen er riktig koblet til for å unngå systemfeil. Regelmessig vedlikehold og korrekte nedstengningsprosedyrer sikrer optimal ytelse fra bøyebanken.

Nødstopp-applikasjon

E-stopp (nødstopp) knappen er en kritisk sikkerhetsfunksjon på E21 NC-bøyemaskinen. Når knappen aktiveres, stoppes alle maskinoperasjoner umiddelbart for å forhindre potensielle farer i nødssituasjoner. Operatører bør bruke nødstopp ved plutselige feil, uventet materialebevegelse eller sikkerhetsrisiko. Etter aktivering må maskinen nullstilles før drift gjenopptas. Regelmessige sjekker av E-stopp funksjonalitet sikrer pålitelighet. Riktig bruk av denne funksjonen øker sikkerheten i arbeidsmiljøet og beskytter både operatører og utstyr. Følg alltid sikkerhetsinstruksene når du betjener E21 NC-bøyemaskinen.

Korrekt systemavslutning

Før vedlikehold eller avstenging av E21 NC-sag, deaktiver strømbryteren. Finn hovedstrømbryteren på kontrollpanelet og sett den til «OFF»-posisjonen. Dette sikrer elektrisk sikkerhet og forhindrer utilsiktede oppstart eller feilfunksjoner. Bekreft alltid at strømmen er helt slått av før justeringer eller inspeksjoner. Riktige nedstengningsprosedyrer forlenger maskinens levetid og sikrer operatørens sikkerhet. I tillegg reduserer strømfrakobling under lengre perioder med inaktivitet energiforbruket og beskytter elektroniske komponenter mot mulige strømsprengninger.

Konklusjon

Denne brukerveiledningen for E21-systemet gir en omfattende forståelse av NC-bøyemaskinens drift med E21-systemet. Ved å mestre de viktige trinnene – som fylling av hydraulikkolje, elektriske tilkoblinger, systemkalibrering og bøyeoperasjoner – oppnås maksimal effektivitet og presisjon for bøyemaskinen. Riktig oppsett og kalibrering er avgjørende for konsekvente, nøyaktige bøyinger og optimal maskinytelse i produksjonsmiljøer. Denne kunnskapen sikrer ikke bare resultater av høy kvalitet, men bidrar også til lengre utstyrslevetid og reduserer nedetid knyttet til driftsfeil.
