Når det gjelder å forbedre effektiviteten i drift med bøyemaskiner, er forståelse av DELEM DA-66T produktprogrammering nøkkelen. Dette systemet forenkler ikke bare arbeidsflyten din, men sikrer også presisjon i bøying og reduserer oppsetningstid. Ved full integrering av DELEM DA-66T-verktøykonfigurasjon kan du maksimere produktivitet og forbedre kvaliteten på produksjonen.

I denne guiden vil jeg vise deg hvordan DELEM DA-66T produktprogrammering kan betydelig øke effektiviteten i metallbearbeidingsprosessene dine. Fra grunnleggende begreper til dypdyk i spesifikke bøye-parametere og funksjoner, vil du lære hvordan du utnytter dette avanserte kontrollsystemets fulle potensial.

Kom i gang med produktprogrammering

For å begynne programmering av DELEM DA-66T-produktet, er det viktig å gjøre seg kjent med dets funksjoner og parametere. Programgrensesnittet er brukervennlig og utformet for enkel navigering og oppsett.

For å generere eller endre et numerisk program, start et nytt program fra Produktmodus eller bruk Program for å gå direkte inn.

For å redigere et eksisterende CNC-program, velg et produkt i oversikten Produkter og trykk på navigasjonsknappen Program. Når du starter et nytt program, velger du Nytt program, og etter at du har angitt hovedproduktegenskapene, bytter systemet automatisk til Program.

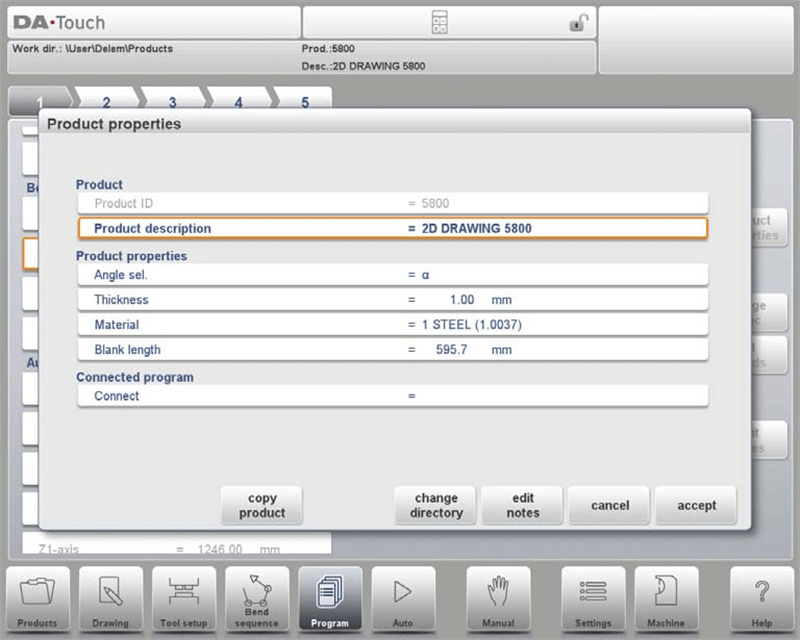

For å endre hovedproduktegenskapene, trykk på Produktegenskaper. Disse parameterne i programmet er de samme for hver bøyning i programmet (hoveddata i programmet).

Start med å utforske hovedfunksjonene: lasting av materialet, valg av dør, og angivelse av nødvendige spesifikasjoner. Hver parameter, som materialetykkelse, lengde på arbeidsstykket og verktøyoppsettparametre, er avgjørende for nøyaktig produktframstilling.

Forklaring av parametere:

• Produkt-ID: Tilordne en unik identifikator for hvert program, opptil 25 tegn, ved bruk av bokstaver og tall.

• Produktbeskrivelse: Oppgi et beskrivende navn eller nummer for programmet, også begrenset til 25 tegn, med tillatelse for bokstaver og tall.

• Vinkelvalg: Velg mellom to Y-akse programmeringsmoduser:

0 = Absolutt posisjon for en bøyning.

1 = α, der vinkelen er spesifisert og Y-akseposisjonen beregnes.

• Tykkelse: Tykkelsen på arket.

• Materialevalg: Velg blant 6 forhåndsdefinerte eller 99 programmerbare materialer for å beregne bøydypder. Konfigurer materialer på siden Materialer i Innstillinger.

• Blanklengde: Definer den opprinnelige arklengthen som trengs for produktet, beregnet hvis basert på en 2D-tegning.

• Koble programmer: Koble sammen programmer for å lage 3D-produkter fra flere trinn.

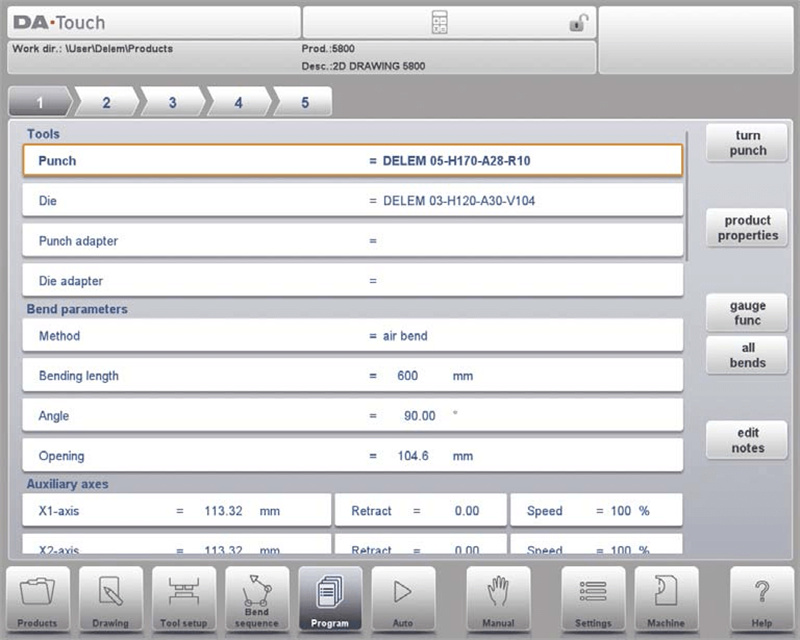

Hovedskjermen viser tilgjengelige bøyninger, og fra denne hovedskjermen kan spesifikke parametere for hver tilgjengelig bøyning vises og redigeres.

Bøyesvelgeren øverst på skjermen kan brukes til å navigere gjennom bøyningene i DELEM DA-66T produktprogrammering. De markerte bøyningene kan trykkes på for å enkelt velge ønsket bøye-data.

Åpner et nytt vindu der produkategenskaper som gjelder for alle bøyninger, vises og kan redigeres.

• Gauge-funksjoner: Åpner et vindu der akselposisjoner i forhold til fingerposisjoner kan programmeres.

• Alle bøyninger: Åpner et nytt vindu der alle bøyninger vises i en tabell.

• Rediger notater: Åpner et vindu som gjør det mulig å vise og redigere notater om det aktuelle produktet.

Denne strukturerte tilnærmingen bidrar til å optimere driftsprosesser, øke nøyaktigheten og forbedre produktiviteten i industrielle miljøer.

Å gjøre deg kjent med disse funksjonene sikrer at du starter riktig og utnytter fordeler ved effektiv produktprogrammering.

Forstå bøyeparametere

DELEM DA-66T inkluderer en omfattende liste over bøyeparametere som er avgjørende for nøyaktige operasjoner. Produkt-ID og produktbeskrivelse vises i øverste rad på skjermen.

Du starter med å velge riktige verktøy, med tanke på materialtype og tykkelse.

• Stansvalg: I DELEM DA-66T produktprogrammering er stansens navn (ID) viktig. Trykk for å endre det eller velg fra biblioteket for strømlinjeformet verktøyhåndtering.

• Matrisevalg: Trykk enkelt for å velge eller bytte matrise fra matrisebiblioteket.

• Stansadapter: Velg og programmer stansadapteren fra biblioteket. DELEM DA-66T produktprogrammering er avhengig av maskintilstandsinnstillinger for effektiv bruk av adapter.

• Matriseadapter: Tilsvarende, velg en matriseadapter via DELEM DA-66T produktprogrammering, avhengig av maskintilstandsparametere for optimal drift.

• Verktøyprogrammering: Programmer verktøy-ID-er effektivt eller bla gjennom biblioteket for verktøyvalg. Bruk ' Snu stans ' eller ' Snu matrise ' for å justere verktøyets orientering.

Bøypeparametre som bøyevinkel, radius og flenslengde justeres basert på ønsket resultat.

Bøye-parametere

Metode

Velg den nødvendige bøymetoden. Kontrollen støtter 5 metoder:

• luftbøyning

• bunnbøyning

• kantbøyning

• kanting og bunnforming

• håndtering

Følgende er de detaljerte opplysningene:

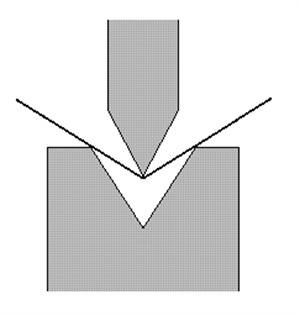

Luftbøyning:

DELEM DA-66T produktprogrammering beregner effektivt den nødvendige Y-aksen-posisjonen for å oppnå det programmerte vinkelen ved å føre inn stansen til den nødvendige dybden.

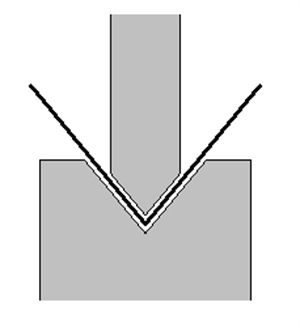

Bunnforming:

I DELEM DA-66T produktprogrammering bøyges arket ved å presse det mellom stans og matrise, hvor bunnen av matrisen antas som den nødvendige Y-aksen-posisjonen for nøyaktig bøyning.

Kanting:

Med DELEM DA-66T produktprogrammering bøyes arket dobbelt etter en tidligere skarp vinkelbøy. Systemet beregner nøyaktig Y-aksen-posisjonen som matriseoverflaten pluss dobbel plate tykkelse, ved bruk av «kantåpning»-programmering for justeringer.

Kanting & Bunnforming:

Likt kanting, men DELEM DA-66T produktprogrammering antar toppen av matrisen som Y-aksen-posisjon, noe som sikrer nøyaktig bøyning og pressing mellom stans og matrise.

Håndtering: DELEM DA-66T produktprogrammering muliggjør ikke-bøyingssteg ved å holde Y-aksen stasjonær, slik at bakgauge-akser kan plassere seg i henhold til programmerte verdier. En ekstern trinnendring (C-inngang) er nødvendig for effektiv produkt håndtering.

• Merk 1: Kantbøyingene vises her med et spesielt kantbøyeværktøy, men dette er ikke påkrevd.

• Merk 2: Når bunnbøyingsoperasjon er valgt, avhenger posisjonen for Y-aksens bøyestopp av arbeidskraften. Hvis imidlertid kraften er tilstrekkelig til at bjelken når den beregnede Y-akse posisjon for bøyestopp, vil slaglengden bli begrenset av posisjonsverdien.

• Bøylengde: Lengden av platene mellom verktøyene.

• Vinkel: Ønsket vinkel for denne bøyen. Denne parameteren vises kun hvis vinkelprogrammering er valgt med parameteren 'Vinkel velg.' og bøymetoden er luftbøyning.

• Kantåpning: DELEM DA-66T produktprogrammering beregner bjelkeposisjonen for kantbøying basert på avstanden mellom flensene.

• Bøye-posisjon: Y-aksens posisjon som kreves for en bøy oppstår når absolutt programmering brukes eller når bunnbøy/kantbøy metoder er aktive.

• Åpning: Denne parameteren definerer avstanden mellom stansen og diesen etter bøyen. I DELEM DA-66T Produktprogrammering indikerer en positiv verdi en avstand over 'Mute', og en negativ verdi under.

• Hjelpeakse: DELEM DA-66T Produktprogrammering tolker negative X-akseverdier som relative, trekker dem fra den nåværende posisjonen, nyttig for å kjede operasjoner sammen.

• Retrakt: Retraktavstanden til en valgt akse i den gjeldende bøyen innenfor DELEM DA-66T Produktprogrammering starter når tverrbjelken klemmer platen, noe som optimaliserer håndteringstiden.

• Akseshastigheter: Hastigheter i DELEM DA-66T Produktprogrammering kan settes som prosent av maksimum, noe som sikrer nøyaktig kontroll over produksjonsprosessene. Ved å forstå og bruke disse funksjonene i DELEM DA-66T Produktprogrammering kan produsenter betydelig øke effektivitet og produktivitet.

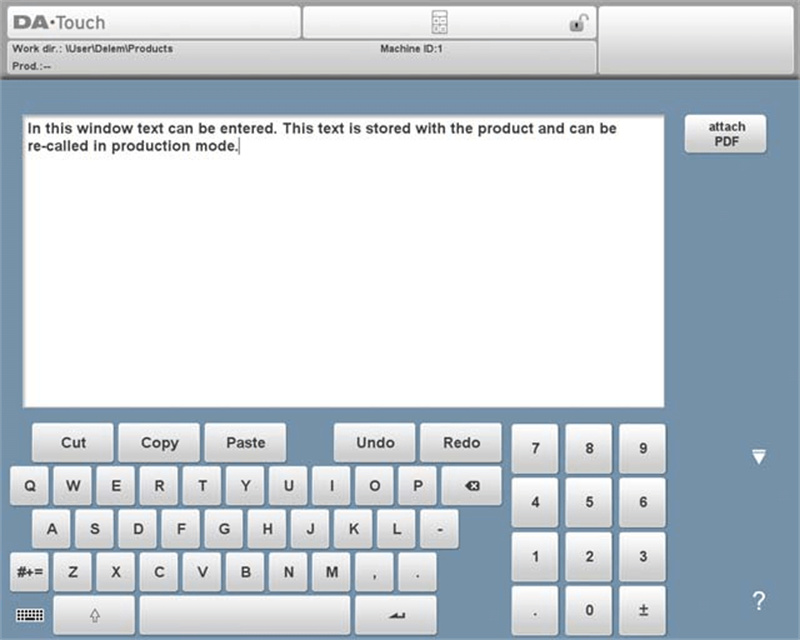

Rediger notater

Redigering av notater gir mulighet for detaljerte instruksjoner spesifikke for hver jobb, noe som kan være verdifullt for fremtidig referanse.

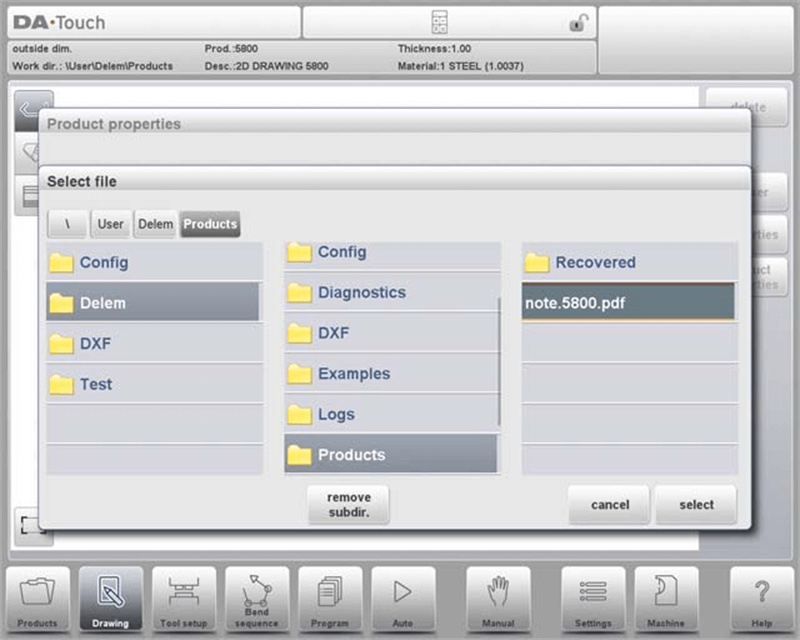

For å legge ved en PDF-fil til notatet, trykk på Legg ved PDF. Gjennom mappeutforskeren kan en PDF-fil velges og vil bli inkludert i produktfila.

Når kun en PDF-fil er lagt ved uten en tekstlig note, vises PDF-en umiddelbart når brukeren trykker på Notes-indikatoren i Auto-modus.

Målefunksjon

I tillegg hjelper målefunksjonen til korrekt plassering av materialet, og sikrer konsekvent nøyaktighet ved gjentatte operasjoner.

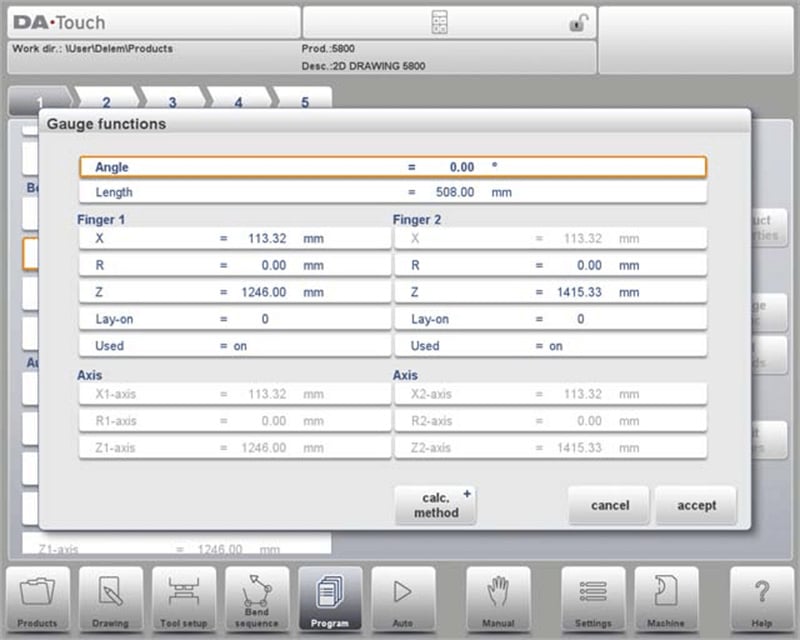

I DELEM DA-66T produktprogrammering åpner «Gauge Func» et vindu for å håndtere bakstopp-parametre, viktig for programmering av ønskede fingerposisjoner per bøy.

• Vinkel: Bestemmer vinkelen til bakstoppfingrene for presis vinkelplassering.

• Lengde: Angir produktets sidelengde for bakstopp-plassering, spesielt Z-plassering.

• X: Manuelt justerbar posisjon av fingrene i X-retning for plateplassering.

• R: Manuelt justerbar posisjon i R-retningen, som gir finere kontroll over plassering.

• Z: Z-rettningsjusteringer tillater optimalisert fingerplassering.

• Lay-on: Tillater programmering av flere fingerposisjoner ved hjelp av DELEM DA-66T Product Programming, noe som påvirker akseposisjoner mens måleposisjon beholdes.

• Lay-on = 0: ingen lay on (standard)

• Lay-on = 1: lay on første nivå

• Lay-on = 2: lay on andre nivå

• Lay-on = 3: lay on tredje nivå

• Bruksparameter: Parkeringsfunksjon i DELEM DA-66T Product Programming; parkerer fingre basert på Z-posisjon når de ikke er i bruk. Gjelder når det er mer enn to fingre til stede.

• Effekt av endringer: Justering av 'Lay-on' påvirker posisjoner i X- og R-akser mens måleposisjoner forblir konstante, noe som forenkler programmeringsprosessen i DELEM DA-66T Product Programming.

Lay-on = 0

Liggende = 1

Utforsker bøyefunksjoner

Bøyefunksjoner er integrert i optimalisering av programmering for DELEM DA-66T-produkt. Hjelpefunksjoner spiller en viktig rolle, og justerer seg automatisk ved endringer i oppsettet, noe som reduserer manuelle inngrep.

1. Dødpunktsinnstilling:

Formål: Bytte Y-akse fra hurtiglukking til pressehastighet.

Detaljer: Programmer avstanden til dødpunktet over arket. Standard dødverdi er fra det programmerte verktøyet.

Merk: Tilgjengelighet avhenger av maskininnstillinger.

2. Parallelitet: Forskjell mellom sylindrene på venstre- og høyresiden (Y1 og Y2). Når positiv, er høyre side lavere. Når negativ, er høyre side høyere. Den programmerte verdien er aktiv under klemmepunktet.

3. Repetisjon:

0 = bøyning blir hoppet over.

1 til 99 = antall ganger denne bøyningen vil bli gjentatt.

4. Vent på tilbakeslagingskonfigurasjon

• Formål: Kontroller Y-akseventing under tilbakeslagging.

• Alternativer:

Nei: Tilbakeslagging starter når Y-akse passerer klemmepunktet uten å stoppe.

Ja: Y-akse stopper ved klemmepunktet inntil tilbakeslagging er fullført.

5. Trinnendringskode:

• Formål: Definer når neste bøyningsparametere aktiveres.

• Innstillinger:

0 – ER: Endre ved dekomprimeringsende.

1 – MUTE: Endre ved dempeposisjon under åpning.

2 – UDP: Endring ved øvre dødpunkt.

3 – UDP STOPP: Endring ved øvre dødpunkt uten akserbevegelse.

4 – EKSTERNT: Endring med C-inngang aktiv; ingen bevegelse av bjelke eller tilbaketrekking.

5 – UDP EKSTERNT: Endring med C-inngang ved øvre dødpunkt, tillater bevegelse av bjelke og tilbaketrekking.

6. Forsinkelsestid: Programmerbar forsinkelsestid før trinnendring (0–30 sek).

7. Kraft: Maksimal justert kraft under pressing (automatisk beregnet).

8. Holdetid: Holdetid for stansen ved bøypunktet.

9. Dekompresjon: Dekompresjonslag etter bøying for å frigjøre arbeidstrykket.

10. Hastighet for press og dekomprimering:

• Presshastighet: Arbeidshastighet fra utgangsinnstillinger.

• Dekompresjonshastighet: Programmert hastighet under dekomprimering.

11. Returhastighet for delstøtte:

• Formål: Angi hastighet for retur av delstøtte etter bøying.

• Merk: Tilgjengelig med delstøttesystem.

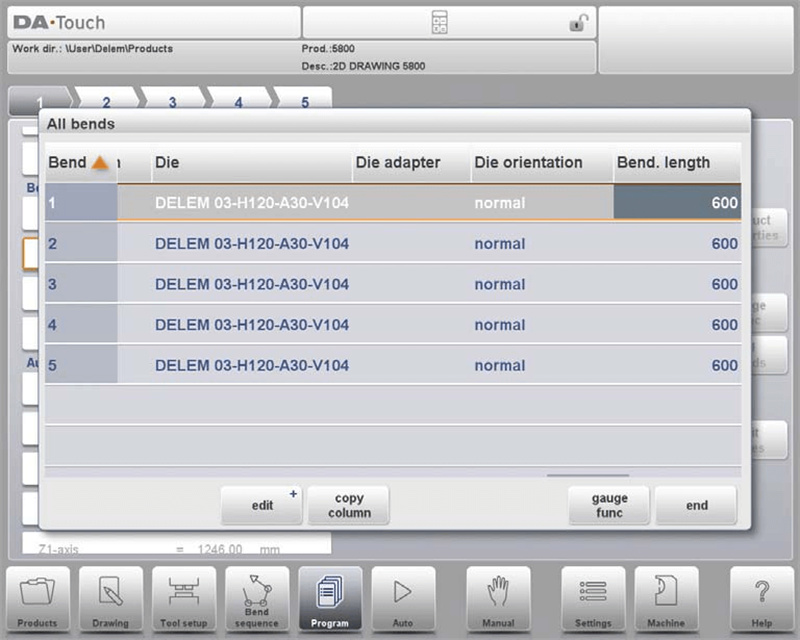

Bøyeparametre – Alle bøyer

Et viktig aspekt er programmering av bøyeparametre for alle bøyer, noe som sikrer ensartethet og minimale feilmarginer under produksjon. Denne funksjonen reduserer ikke bare materialspill, men akselererer også hele bøye prosessen.

Spesifikke bøyninger kan velges på skjermen ved å plassere markøren på den aktuelle bøyningen og deretter velge SLUTT. Fra denne skjermen kan hele CNC-programmet redigeres ved hjelp av DELEM DA-66T Product Programming. Alle bøyningsparametere kan redigeres i tabellen, og bøyninger kan byttes, flyttes, legges til og slettes. De tilgjengelige kolonnene kan rulles med fingerbevegelse/sveiping.

Funksjoner:

• Rediger: Endre programmet ved hjelp av kommandoer som sett inn, slett og merk bøyning.

• Kopier kolonne: Dette lar deg kopiere verdien fra den valgte parameteren til alle andre bøyninger.

• Gauge-funksjon: Programmer gauge-posisjoner som tidligere forklart.

Når du trykker på Rediger-funksjonen, vises en midlertidig knappebar med flere alternativer:

• Sett inn bøyning: Legger til en ny bøyning ved å kopiere den gjeldende.

• Merk bøyning: Forbereder en bøyning for handlinger som flytting eller ombytting.

• Slett bøyning: Fjerner den valgte bøyningen.

Andre funksjoner når Merk bøyning brukes:

• Flytt bøyning: Endre rekkefølgen på bøyninger ved å velge og flytte dem innenfor sekvensen.

• Bytt bøy: Bytt posisjonene til to bøyer.

• Avbryt merking: Fjern merking av en bøy, og dermed fullfører eller avbryter en handling.

Kobler til CNC-programmer

Med DELEM DA-66T produktprogrammering, bruk parameteren Koble til for å opprette 3D-produkter ved å utføre bøyesekvenser etter hverandre. Programmer to retninger:

1. Opprett og programmer bøyesekvensen for hver retning.

2. Koble sammen programmer ved å velge sekvenser gjennom produktbiblioteket og bruke parameteren Koble til.

3. Når flere programmer kobles sammen, justeres hvert program til det neste, og slutter med å sløyfe tilbake til det første.

For å produsere med koblede programmer:

1. Velg det første programmet.

2. Gå inn i Automatisk-modus.

3. Programmer produktmengde med «lagerantall».

4. Trykk Start for å begynne sekvensen.

Når det første programmet er fullført, starter det neste automatisk og viser gjenværende antall.

Spesielle redigeringsmerknader

I DELEM DA-66T-produktprogrammering er spesielle redigeringsmerknader avgjørende for tilpasning og spesifikke jobbkrav. Denne funksjonen lar operatører legge inn ekstra instruksjoner eller modifikasjoner som kan tilpasse bøyeprosessen til unike behov. Det sikrer at alle spesielle detaljer eller hensyn blir notert og behandlet, noe som gir en personlig berøring i produksjonsprosessen og fremmer en dypere forståelse av maskinens evner.

I DELEM DA-66T-produktprogrammering beregner systemet ikke automatisk følgende etter at programdata er endret:

1. Kraft

2. Dekompresjon

3. Innstilling av crowning-enhet

4. Z-akse posisjonsforskyvning

5. X-akse posisjonskorreksjon

Slik fungerer omregningen i DELEM DA-66T produktprogrammering:

• Parametre 1 til 4 omregnes automatisk bare hvis «Auto Computations Edit» er aktivert i innstillingene.

• Parameter 5 omregnes når «Active Bend Allowance Table» er aktivert i innstillingene. Korreksjoner for X-aksen kan gjøres ved hjelp av «Corr.X» for enkelte bøyinger og «G-corr.X» for alle bøyinger i det aktive programmet.

Unntaksvis, når parameteren «Bend Method» endres, justeres kraft og dekomprimering automatisk. Dette viser hvordan DELEM DA-66T produktprogrammering effektiviserer operasjoner ved å håndtere omregning av parametere effektivt.

Konklusjon

Oppsummert forbedrer DELEM DA-66T produktprogrammering direkte produksjonseffektiviteten. Hovedfordelene inkluderer intuitiv grensesnitt, avanserte programmeringsfunksjoner, sanntidsdiagnostikk og sømløs integrasjon med automatiserte systemer.
