Hvis du ønsker å mestre de grunnleggende funksjonene i DELEM DA-53T-driftssystemet, vil denne veiledningen føre deg gjennom alle dets viktigste funksjonaliteter. Dette avanserte kontrollsystemet er utviklet for å øke nøyaktigheten og effektiviteten til metallbearbeidingsprosesser, og uansett om du er en erfaren fagmann på feltet eller nybegynner, er det avgjørende å forstå dets muligheter for å optimalisere produksjonsarbeidsflyten din. La oss dykke inn i hva som gjør dette kontrollsystemet til et toppvalg for moderne bremsepresstrådoperasjoner.

Intuitiv brukergrensesnitt og navigasjon

Høyoppløsende berøringskjerm

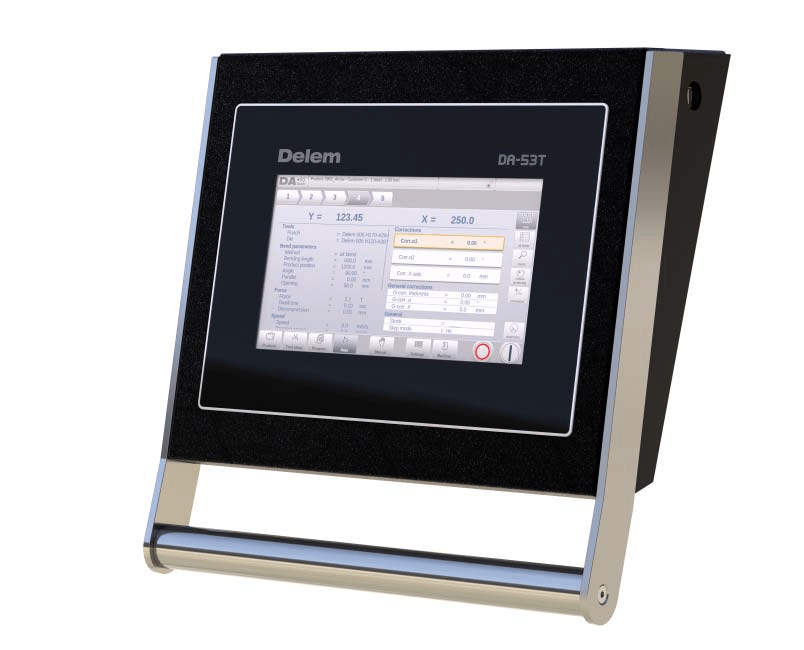

DELEM DA-53T-driftssystemet er utstyrt med en høykvalitets berøringskjerm som forenkler navigasjonen og forbedrer interaksjonen mellom operatør og maskin. Grensesnittet er designet for maksimal tydlighet, slik at operatører kan håndtere og utføre alle oppgaver med ease. Den faktiske visningen på kontrollpanelet ditt kan variere litt fra standardmodellen.

Sentrale frontkontrollkomponenter

1. Integrerte start-/stopp-knapper: Disse viktige driftsknappene er sømløst integrert i berøringsvindsken for enkelt én-tast-tilgang.

2. USB-tilkoblingsporter: En USB-port er plassert på høyre side av kontrollpanelet og støtter tilkobling til eksterne enheter som USB-minnepinner, eksterne tastaturer og mus for utvidet funksjonalitet.

Mangfoldige drifts- og programmeringsmodi

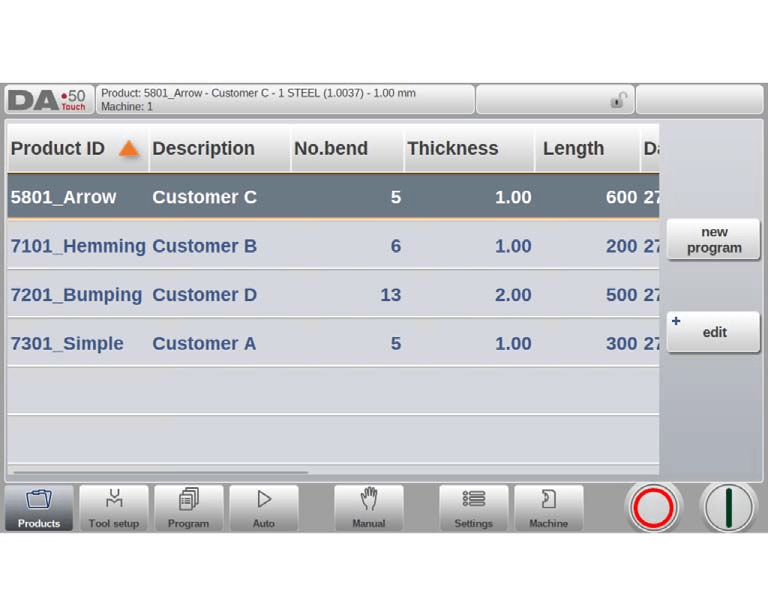

Hovedskjermen på DELEM DA-53T-kontrollpanelet endrer seg dynamisk basert på den aktive navigasjonsknappen, der standardvisningen viser «Produkter»-funksjonen når systemet startes opp. Brukere kan bytte mellom ulike funksjonsmodi ved å bare trykke på de tilsvarende ikonene eller knappene.

Hovedskjermen er strukturert i fire sentrale paneler, hvor hvert panel har et dedikert formål:

1. Tittelpanel: Vises permanent øverst på skjermen og viser merkelogo, lastet produktinformasjon, en valgfri service-rad og indikatorer for maskinens sanntidsstatus.

2. Informasjonspanel: Viser alle funksjoner og visualiseringer knyttet til den for øyeblikket valgte modusen og fungerer som sentralhub for driftsinformasjon.

3.

3. Kommandopanel: En underseksjon av informasjonspanelet som inneholder alle kontrollknapper og alternativer som er relevante for innholdet vist i informasjonspanelet.

4. Navigasjonspanel: En fast på-skjermen-seksjon med store, ikonbaserte knapper for alle hovedfunksjonelle moduser, som muliggjør bytte mellom ulike driftsmoduler med ett klikk.

Hovednavigasjonsmoduser

•

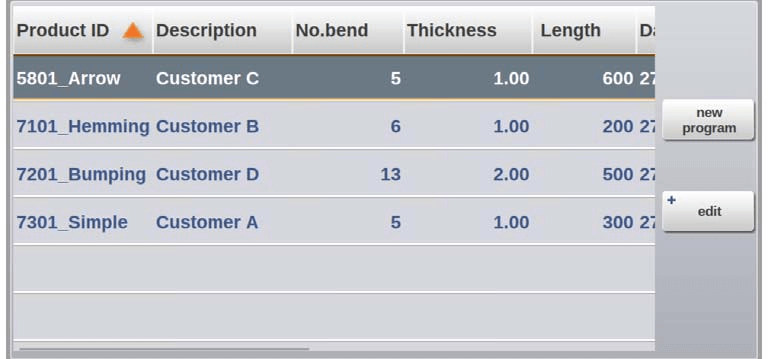

Produktbibliotek-modus: Opprett nye programmer og velg forhåndslagrede programmer fra det innebygde produktbiblioteket. •

Verktøyoppsett-modus: Konfigurer maskinparametre og endre eksisterende verktøyoppsettkonfigurasjoner. •

CNC-programmeringsmodus: Opprett nye CNC-programmer numerisk eller rediger eksisterende programmer med nøyaktige numeriske justeringer. •

Produksjonsmodus: Start produksjonsprosessen for det forhåndsvalgte programmet og overvåk realtidsproduksjonsstatus. •

Enkel bøyemodus: Programmer alle parametere for en enkelt uavhengig bøying, uten å koble til et fullstendig produksjonsprogram. •

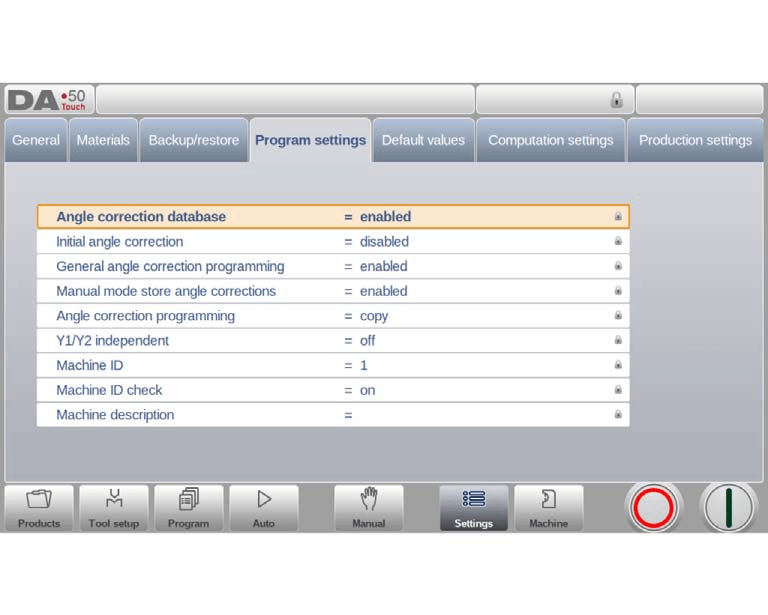

Brukerprogrammeringsinnstillingsmodus: Tilpass brukerpreferanser for opprettelse av nye programmer, og angi og lagre materialeegenskaper i den dedikerte materialbiblioteket. •

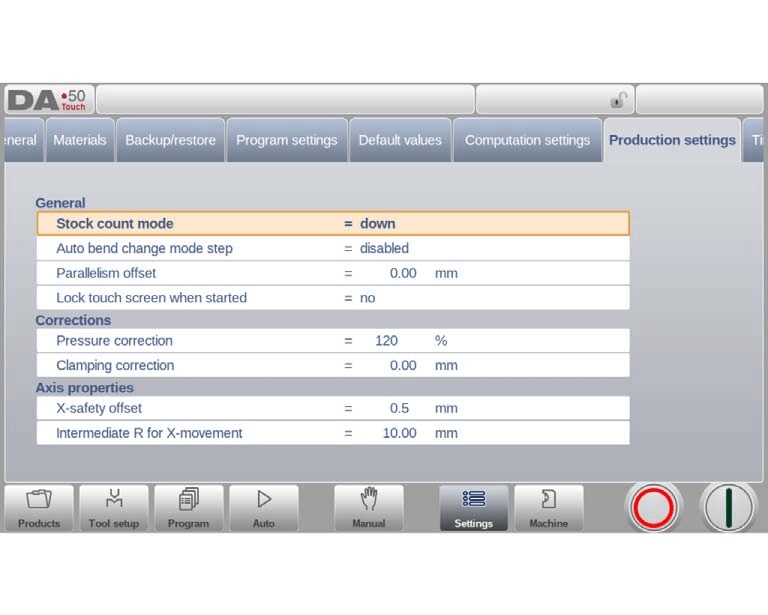

Maskinsysteminnstillingsmodus: Juster maskinrelaterte brukerpreferanser, administrer verktøybiblioteket og verktøyredigeringsverktøyet, utfør sikkerhetskopiering/gjenoppretting av data og sjekk programvareversjonsinformasjon, blant andre systemnivåoperasjoner.

Trinnvis veiledning for første gang

Å opprette et nøyaktig bøyeprogram med DELEM DA-53T-driftssystemet er en effektiv prosess som følger disse enkle trinnene:

1. Opprett et nytt program: Naviger til Produktbibliotek-modus og velg alternativet «Nytt program» for å starte programopprettelsen.

2. Angi grunnleggende programattributter: Skriv inn de viktigste detaljene for det nye programmet og bekreft inndata ved å trykke på knappen «Godta».

3. Fullstendig verktøyoppsett: Systemet omdirigerer automatisk til verktøyoppsettsmodus; velg eller endre verktøykonfigurasjoner etter behov, og gå deretter til Program-menyen.

4. Konfigurer bøye-parametre: I Program-menyen angir du de spesifikke parameterne for den første bøyningen, og bruker funksjonen «Legg til bøyning» for å legge til ekstra bøyninger med tilpassede parametre etter behov.

5. Start produksjon: Trykk på knappen «Automatisk»-modus og deretter på «Start» for å starte serieproduksjon av det programmerte produktet.

Denne trinnvise prosessen støtter uavhengig justering av parametre for hver enkelt bøyning, noe som sikrer høy effektivitet og nøyaktighet i produksjonsprosessen.

Effektive metoder for programendring

DELEM DA-53T’s alsidige programmeny gir full tilgang til numeriske programmeringsfunksjoner og parameterverdiene for det for øyeblikket lastede produktet. Gjennom denne menyen kan brukere raskt og effektivt endre eksisterende programmer, velge enkeltbøyetrinn for uavhengig justering og overvåke og revidere programmerte verdier i sanntid etter hvert som produksjonskravene endrer seg. Systemet beregner dynamisk posisjonen til hver akse basert på den spesifikke maskinkonfigurasjonen, noe som garanterer nøyaktig og pålitelig driftsytelse til enhver tid.

Automatisk og manuell produksjonsmodus

AUTO-modus

Hele produktprogrammer kan utføres i automatisk modus, der hele bøyeprosessen kjøres trinnvis automatisk. Steptrinn-modus er tilgjengelig i automatisk modus, slik at operatører kan starte hver enkelt bøyemanuelt for mer kontrollert produksjon.

Manuell Modus

Manuell modus er en fullstendig uavhengig produksjonsmodus som gjør det mulig å programmere og utføre én bøyning om gangen. Den brukes hovedsakelig til å teste ytelsen og nøyaktigheten til bøyesystemet før storstilt produksjon, og hjelper operatører med å verifisere bøye-parametre og systemfunksjonalitet.

Datareservekopiering og ekstern lagringsmulighet

DELEM DA-53T støtter ekstern lagring av både produktprogrammer og verktøykonfigurasjonsfiler, som kan lagres på en USB-minnepinne via den innebygde USB-porten. Denne funksjonen gir ikke bare en sikker reservelagringsløsning for kritisk produksjonsdata, men muliggjør også sømløs filutveksling mellom flere DELEM-styringssystemer, noe som fremmer samarbeidsbasert produksjon og datautveksling.

Praktiske programmeringshjelpemidler

Praktisk listeboksfunksjonalitet

Systemet forenkler parameterstyring med en intuitiv listeboksfunksjon. For parametere med et fast sett med valgbare verdier trenger brukeren bare å trykke på den tilsvarende parameterlinjen for å åpne listeboksen, se alle tilgjengelige alternativer og velge ønsket verdi med ett enkelt trykk.

For å avbryte valget og lukke listeboksen uten å endre gjeldende parameter, trykk bare på et hvilket som helst område utenfor listeboksen, slik at justeringen av parametere skjer smidig og uavbrutt.

Nøyaktig parameterzoom-funksjon

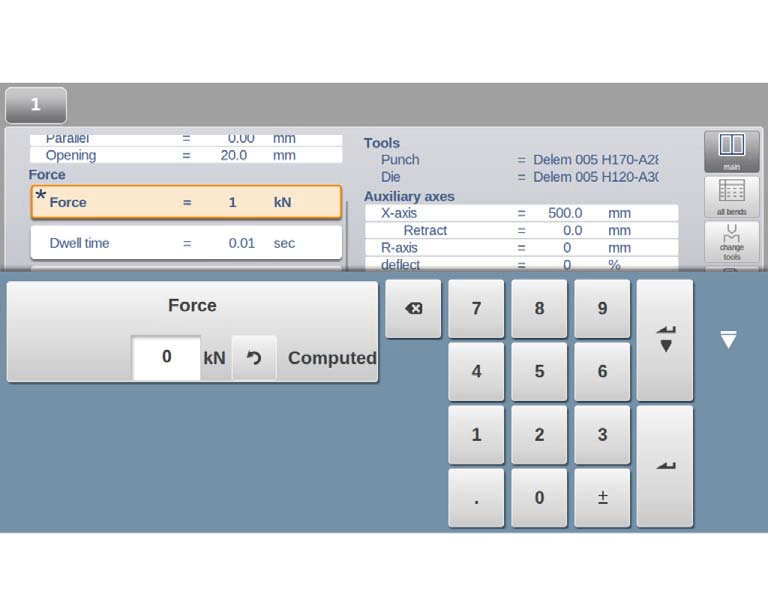

Parameterzoom-funksjonen er en kjernefunksjon i DELEM DA-53T, utformet for å hjelpe operatører med å fokusere på detaljerte parameterjusteringer. Når en viktig parameter (f.eks. bøye-kraft) er valgt i programmodus, forstørrer systemet automatisk den tilsvarende parameterlinjen og de relaterte innstillingene på skjermen, noe som muliggjør mer nøyaktig finjustering av kritiske verdier.

Når en annen parameter velges, gjenopprettes den forrige forstørrede parameteren til sin standardstørrelse, og den nyvalgte parameteren forstørres, slik at operatørene alltid har et tydelig bilde av den parameteren de justerer.

Fleksibel navigasjon i grensesnittet

I mange funksjonelle moduser er programvinduet delt opp i flere faner for strukturert visning av ulike funksjonelle moduler. Faner kan byttes ved et enkelt trykk, og for faner som er delvis eller helt skjulte, kan brukere dra faneraden horisontalt for å få ønsket fane inn i synsfeltet og velge den, slik at alle funksjonelle seksjoner er lett tilgjengelige.

Enkel tekstinntasting og redigering

En flyttbar markør er tilgjengelig i alle inndatafelter, slik at brukere kan angi spesifikke verdier eller tekst på hvilken som helst posisjon i et eksisterende inndatafelt. Trykk bare på ønsket posisjon i inndatafeltet for å vise markøren, og inndata vil bli lagt inn nøyaktig på denne plassen, noe som muliggjør nøyaktig redigering av tekst og verdier.

Alfanumerisk vs. spesialtegninndata

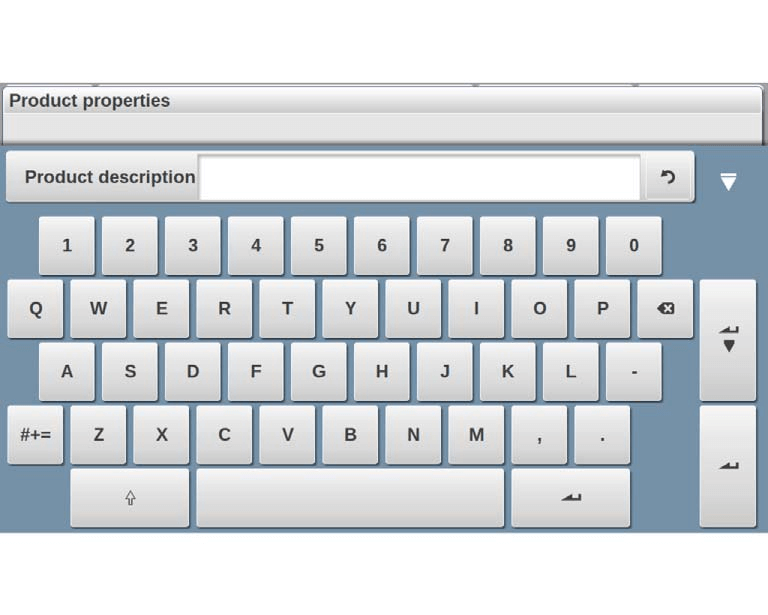

DELEM DA-53T har et omfattende virtuelt tastatur på skjermen som støtter både alfanumerisk inndata og inndata av spesialtegn, med intelligent gjenkjenning av inndatafelt: numeriske inndatafelt filtrerer automatisk bort ikke-numeriske tegn for å unngå feil inndata, mens fullt tastaturtilgang er tilgjengelig for alfanumeriske inndatafelt.

Inndata av spesialtegn

Spesialtegn som ?, % og – kan enkelt velges via en dedikert knapp for spesialtegn plassert i nedre venstre hjørne av det virtuelle tastaturet på skjermen, noe som ytterligere forbedrer systemets brukervennlighet.

Støtte for utvidet tegnsett

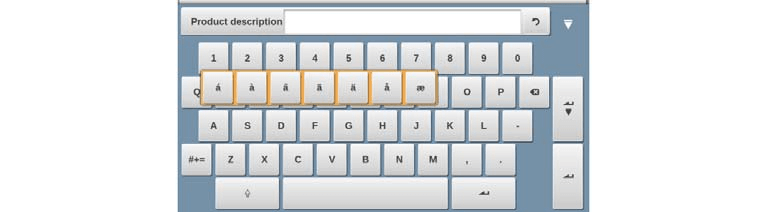

For accenterede tegn (f.eks. á, à, â) trenger brukeren bare å holde nede den tilsvarende grunnbokstaven på det virtuelle tastaturet på skjermen for å vise alternativene for utvidet tegn, slik at systemet oppfyller de mangfoldige tekstinndatakravene fra ulike regioner og brukere.

Intelligent meldingscenter

DELEM DA-53T er utstyrt med et intuitivt meldingsstyringssystem som sentraliserer alle varsler og advarsler fra PLC, sikkerhetssystemer og sekvenser, noe som forenkler operativ kommunikasjon og varsling.

Visning og styring av meldinger

Meldinger som sendes til meldingssenteret indikeres med et dedikert ikon i topp-tittelfeltet, ved siden av symboler som nøkkel-lås. Brukere kan trykke på dette ikonet for å midlertidig skjule meldinger for uavbrutt programmering, og trykke på det igjen for å gjenopprette meldingsvisningen når som helst.

Varsling om nye meldinger i sanntid

Når nye meldinger eller varsler mottas i bakgrunnen, vises en visuell indikator på ikonet for meldingssenteret, slik at operatører raskt får beskjed om eventuelle systemoppdateringer, advarsler eller operative påminnelser.

Sikker nøkkel-lås-funksjon

DELEM DA-53T inkluderer en robust nøkkel-lås-funksjon for å beskytte kritiske produktprogrammer og maskininnstillinger ved å forhindre uautorisert tilgang og endringer.

To-nivå kontrolllåsing

1. Programmlås (grå): Begrenser systemet til kun produktvalg og kjøring av automatisk modus, og blokkerer fullstendig alle endringer av eksisterende programmer.

2. Maskinlås (rød): Låser fullstendig hele maskinstyringssystemet og forhindrer all drifts- og programmeringsbruk av kontrollpanelet.

Aktivering og deaktivering av lås

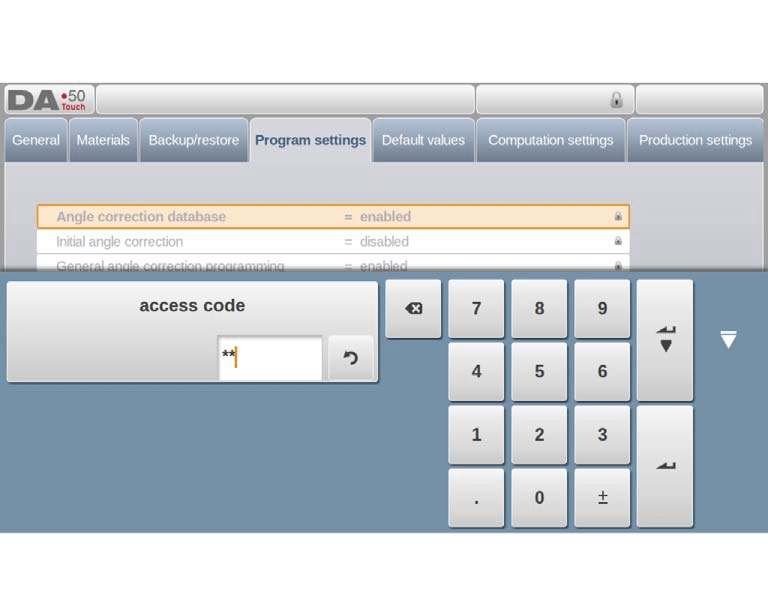

For å aktivere en lås, trykk på nøkkel-låssymbolet på skjermen og angi den forhåndsinnstilte tilgangskoden for å aktivere enten Programmlås eller Maskinlås. Aktive låsbegrensninger indikeres med låssymboler ved de aktuelle parameterne og funksjonene. For å låse opp systemet, trykk på nøkkel-låssymbolet igjen og angi riktig tilgangskode; låsindikatorene forsvinner da, og full funksjonalitet gjenopprettes.

Tilpassbare tilgangskoder

Tilgangskoder for begge låsnivåer kan personaliseres og endres av brukeren etter behov. Detaljerte instruksjoner for håndtering og endring av koder finnes i systemets installasjonsmanual, noe som gir brukeren full kontroll over systemets sikkerhetsinnstillinger.

Nøyaktig manuell posisjonering

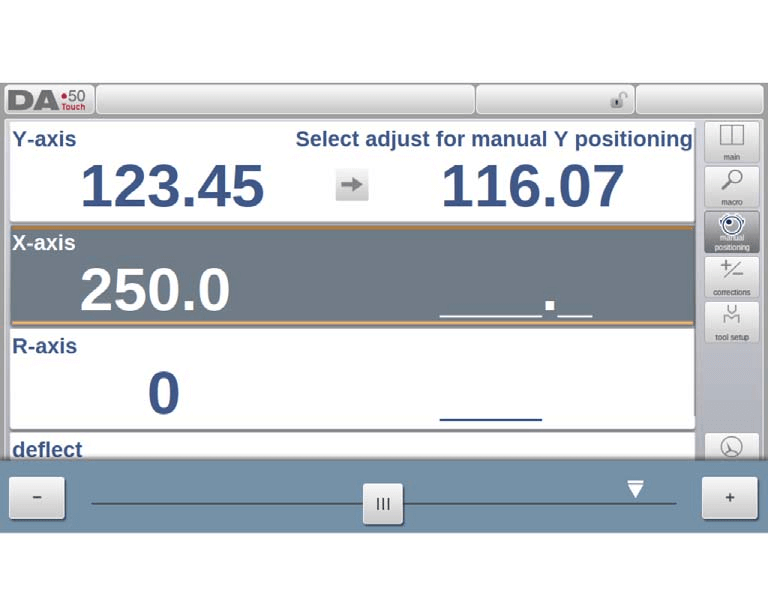

DELEM DA-53T tilbyr et intuitivt grensesnitt for nøyaktig akseposisjonering både i manuell og automatisk modus. En hastighetskontrollskyveknapp er plassert nederst på skjermen, slik at operatøren kan justere hastigheten på aksen i sanntid; aksen stopper umiddelbart når skyveknappen slippes. Nøyaktighetsjusteringsknapper er plassert på begge ender av skyveknappen for finjustering av aksen sin posisjon, og en lydvarsel (piep) gir sanntidsrespons under aksen bevegelse, noe som forbedrer operatørens situasjonsbevissthet og sikrer nøyaktig posisjonering.

Mangfoldig programvarekompatibilitet

Driftssystemet DELEM DA-53T er designet for sømløs kompatibilitet med et bredt spekter av tredjepartsprogramvareløsninger, noe som gir forbedret kontrollfleksibilitet og utvidbarhet. Denne tverrprogramvarekompatibiliteten maksimerer systemets driftseffektivitet og støtter tilpasset integrasjon med eksisterende produksjonssystemer.

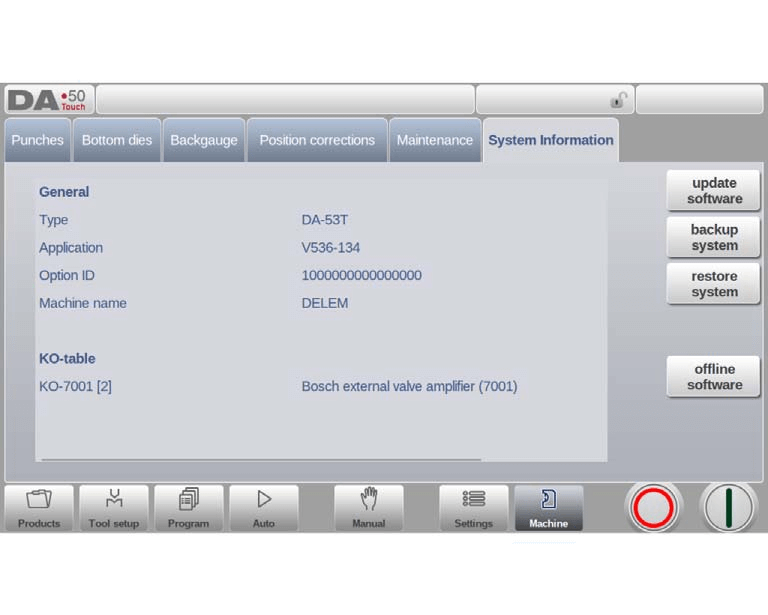

Den nåværende programvareversjonen til kontrollsystemet vises i fanen Systeminformasjon i maskinens systeminnstillingsmodus, med et tydelig versjonsnummerformat (f.eks. V 1.2.3) som følger disse konvensjonene:

• V: Forkortelse for «Versjon»

• Første siffer (1): Hovedversjonsnummer, oppdatert når nye kjernefunksjoner legges til som kan endre vanlige driftsprosesser

• Andre siffer (2): Mindre versjonsnummer, oppdatert når nye hjelpefunksjoner eller forbedringer legges til uten å endre eksisterende driftsprosesser

• Tredje siffer (3): Oppdateringsversjonsnummer, brukt for feilrettinger og mindre korreksjoner av den gjeldende programvareversjonen

Vanlegaste spørsmål (FAQ)

Hvordan navigere effektivt i DELEM DA-53T-driftsgrensesnittet?

DELEM DA-53T-grensesnittet er utformet for intuitiv bruk. Den faste navigasjonspanelet på hovedskjermen har store ikonbaserte knapper for én-klikkskifting mellom alle hovedmodusene. Å bli kjent med tittelpanelet, informasjonspanelet og kommandopanelet er avgjørende, siden de gir oppdateringer om maskinens nåværende status i sanntid og alle nødvendige driftskontrollalternativer.

Hvordan vedlikeholde DELEM DA-53T-driftssystemet i optimal stand?

Regulær vedlikehold er avgjørende for konsekvent ytelse. Sjekk ofte de sanntidsbaserte maskinindikatorene i tittelfeltet og utfør rutinemessige inspeksjoner i henhold til systemets vedlikeholdsanbefalinger. Bruk de innebygde funksjonene for datagjenoppretting/-sikkerhetskopi fullt ut for å beskytte viktige produksjonsdata, og hold systemprogramvaren oppdatert til den nyeste versjonen. Tittelfeltet viser tydelige visuelle indikasjoner når systemet krever vedlikehold eller oppmerksomhet, slik at inngrep skjer i tide.

Konklusjon

Oppsummert er driftssystemet DELEM DA-53T utformet med en brukerorientert tilnærming og byr på et intuitivt grensesnitt, avanserte funksjoner for nøyaktig programmering samt fleksible, tilpassbare innstillinger som tilpasser seg ulike produksjonsbehov. Blant dets fremtredende egenskaper finner man en velstrukturert hovedskjerm, sømløs navigering med ett klikk og fullstendig justerbare innstillinger både for maskindrift og brukerpreferanser. Alle disse funksjonene gjør det mulig for operatører å håndtere og utføre metallbearbeidingsoppgaver med maksimal nøyaktighet og effektivitet, noe som forenkler produksjonsarbeidsflyter og reduserer driftsfeil.

For å utnytte det fulle potensialet til DELEM DA-53T-driftssystemet er det avgjørende å bli fullstendig kjent med alle dets funksjoner og forstå hvordan du kan bruke dem til å forbedre produksjonseffektiviteten og produktiviteten. Hvis du har spørsmål eller trenger ytterligere teknisk støtte, vennligst kontakt vårt supportteam når som helst. I tillegg kan du få tilgang til mer detaljert teknisk dokumentasjon og læringsressurser på vår offisielle nettside for å forbedre din ferdighet og driften av DELEM DA-53T-systemet.
