Funksjoner på CYBELEC CybTouch 6 C-grunnside
Innholdsfortegnelse
1. Bøy-numerisk side
1.1 Tilgjengelige funksjoner på bøy-numeriske siden
2. Mer-side
2.1 Tilgjengelige funksjoner på mer-siden
3. Kopier til alle-funksjon
4. Ofte stilte spørsmål (FAQ)
5. Konklusjon
CYBELEC CybTouch 6 C-grunnside fungerer som et sentralt driftsgrensesnitt for CNC-maskiner og gir en intuitiv og effektiv kontroll over bøyeoperasjoner i metallforarbeiding. Uansett om du oppgraderer utstyret ditt, forbedrer dine ferdigheter innen CNC-drift eller søker å optimalisere daglige produksjonsarbeidsflyter, er det avgjørende å mestre funksjonene på denne grunnsiden for å frigjøre maskinens fulle ytelsespotensiale. Denne veiledningen beskriver alle de viktigste funksjonene på CYBELEC CybTouch 6 C-grunnsiden og forklarer hvordan hver enkelt funksjon forenkler bøyeoperasjoner og forbedrer nøyaktighet og effektivitet i bearbeiding.

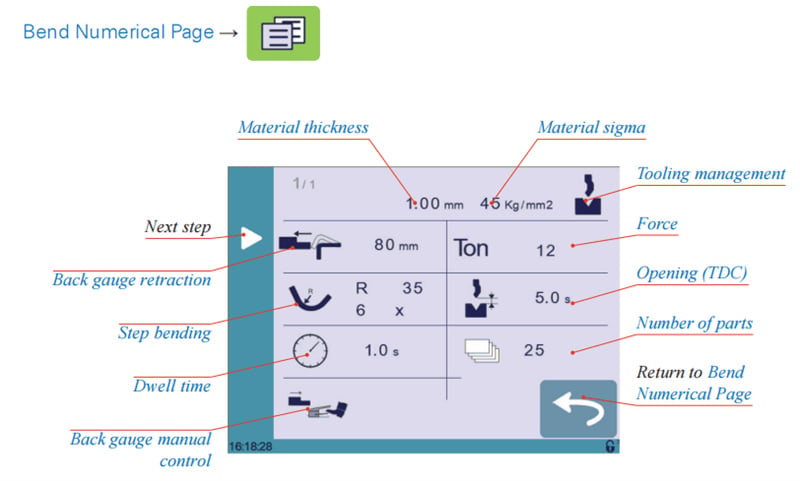

1. Bøy-numerisk side
Bøyenummersiden (Bend Num Page) er den primære arbeidsgrensesnitten til CYBELEC CybTouch 6 C Basic-siden og fungerer som sentralhub for alle bøyeoperasjoner. Den er utgangspunktet for nesten alle maskinoperasjonskommandoer og tjener også som navigasjonsport til andre funksjonelle moduler i CYBELEC CybTouch 6 C-systemet, noe som gjør den til en uunnværlig komponent for daglige bearbeidingsoperasjoner.
1.1 Tilgjengelige funksjoner på bøy-numeriske siden
Denne siden er designet for direkte og effektiv inntasting av parametere for bøyeoperasjoner, slik at operatører kan angi, justere og bekrefte grunnleggende bøyeinformasjon i sanntid. Alle grunnleggende startkommandoer for bøyeoperasjoner og parameterkalibreringer utføres på denne grensesnitten, og legger grunnlaget for nøyaktige og glatte etterfølgende bearbeidingsprosesser.
2. Mer-side
Mer-siden er en utvidet funksjonell modul av CYBELEC CybTouch 6 C-grunnside, som supplerer bøyesiden med numeriske verdier ved å gi et stort utvalg av delrelaterte parametervisninger og tilpassbare innstillingsmuligheter. De spesifikke funksjonene som er tilgjengelige på denne siden justeres dynamisk basert på maskinens konfigurasjon og typen bøyeoperasjon som utføres, og gir målrettet og fleksibel driftsstøtte for ulike bearbeidningsscenarier.
2.1 Tilgjengelige funksjoner på mer-siden
Mer-siden integrerer et fullstendig spekter av utvidede driftsfunksjoner, der hver enkelt er tilpasset for å optimalisere spesifikke lenker i bøyeprinsippet, med følgende viktige funksjonaliteter:
•
Verktøyhåndtering: Når denne funksjonen er deaktivert (avgrået), deaktiveres automatisk knappene for stans og matrise på bøyesiden med numeriske verdier, slik at utilsiktet feilbetjening av verktøyparametere under spesifikke prosesser unngås. •
Tilbakeføring av bakre måleanordning: Kontrollert via et dedikert ikon, lar denne funksjonen operatører aktivere eller deaktivere tilbakeføringen av bakre måleanordning etter behov. Verdien for sekvensparameteren for tilbakeføring kan endres uavhengig for hver programsteg, slik at den tilpasses kravene til tilbakeføring i ulike bøyeprosesser. •
Kraftinnstilling: Med denne funksjonen må operatøren angi den spesifikke bøykraften som kreves for arbeidsstykket. Den optimale bøykraften fastsettes basert på operatørens erfaring og faktiske prøvebøyingsprøver, for å sikre at bøyeeffekten oppfyller prosesskravene uten å skade arbeidsstykket eller verktøyet. •
Åpning (TDC): Når denne parameteren er aktivert, definerer den oppadgående bevegelsesavstanden til bjelken fra bunnpunktet (BDC), og sikrer dermed tilstrekkelig plass for trygg fjerning av det bøyde arbeidsstykket. Når den er deaktivert, returnerer bjelken automatisk til standardposisjonen ved maksimal begrensningsswitch. •
Trinnbøyning: For bearbeiding av bøyer med stor radius kan operatørene programmere prosessen ved å angi målverdien for radiusen og antall bøyetrinn på denne siden. En viktig bruksmerknad: Segmentlengden må være større enn halvparten av matrise-V-åpningen for å sikre at trinnbøyingsprosessen er logisk og nøyaktig. •
Ventevarighet: Denne funksjonen angir varigheten som stempelen holder seg i bunnpunktet (BDC) før den beveger seg oppover. Hvis funksjonen er deaktivert, bruker maskinen automatisk standardventevarighetsparameteren som er forhåndskonfigurert i systemet. •
Antall deler: Operatørene kan angi den totale produksjonsmengden av arbeidsstykker på denne siden. Systemet oppdaterer automatisk produksjonstelleren etter at hvert arbeidsstykke er ferdigstilt, og et gult pop-up-vindu varsler operatøren når målproduksjonsmengden er nådd, noe som forenkler kontrollen av produksjonsmengden. •
Manuell kontroll av bakre justeringsstang: Ved å aktivere denne innstillingen får operatøren manuell kontroll over bevegelsen til den bakre justeringsstangen, der alle bevegelsesoperasjoner initieres av operatøren via eksterne kontrollenheter som for eksempel en fotbryter eller startknapp, noe som forbedrer fleksibiliteten ved justering av den bakre justeringsstangen for spesielle bearbeidingsbehov. •
Materialetykkelse: Dette er en grunnleggende delparameter som må angis på siden; systemet bruker denne verdien til å beregne bøyedybden nøyaktig i henhold til det valgte verktøyet, noe som er avgjørende for å sikre nøyaktigheten av bøydimensjonene på arbeidsstykket. •
Materiale sigma: Dette feltet brukes til å angi materialets sigma-verdi, og fungerer både som informasjonsreferanse for operatører og som en formell delparameter som lagres for sporbarhet og prosessoptimalisering av bøyeprosessen.
3. Kopier til alle-funksjon
Kopier til alle-funksjonen er en høyeffektiv driftsfunksjon på CYBELEC CybTouch 6 C-grunnlagssiden, utformet for å forenkle gjentatte innstillinger av parametre. Denne funksjonen er integrert i den numeriske tastaturet i relevante parameterinntastingsfelt (f.eks. Kraft, Bøyning, Korreksjoner osv.), slik at operatører kan kopiere en forhåndsdefinert parameterverdi til alle trinn i det aktuelle bøyningsprogrammet med ett klikk.
Ved å eliminere behovet for manuell, gjentatt inntasting av samme parameter over flere programtrinn reduserer denne funksjonen ikke bare betydelig tiden og innsatsen som kreves for programoppsett, men sikrer også konsistens i parameterverdier over alle trinn i prosessen, og unngår dermed effektivt bearbeidingsfeil som skyldes inkonsekvent manuell inntasting. Den er en nøkkel-funksjon for å forbedre effektiviteten ved serietilvirkning og oppsett av komplekse bøyningsprogrammer, og bidrar til større driftseffektivitet og bearbeidingspresisjon i metallbearbeidingsoppgaver.
4. Ofte stilte spørsmål (FAQ)
Hvordan får jeg tilgang til bøyenumerisk side på CYBELEC CybTouch 6 C-grunnside?
Å få tilgang til bøyenumerisk side er enkelt: naviger gjennom systemets hovedmeny og velg alternativet «Bøy numerisk». Denne siden gir et dedikert grensesnitt for effektiv inndata og justering i sanntid av alle numeriske parametere som kreves for bøyeoperasjoner, og fungerer som den sentrale driftshubben for daglig maskinbearbeiding.
Hvordan bruker jeg funksjonen «Kopier til alle» på CYBELEC CybTouch 6 C-grunnside?
Funksjonen «Kopier til alle» brukes til å raskt replisere de samme parameterinnstillingene på alle trinn i det aktuelle programmet. Sett først ønsket parameterverdi i det aktuelle inndatafeltet (f.eks. bøykraft eller korreksjonsverdi), og velg deretter alternativet «Kopier til alle» på den numeriske tastaturet til feltet. Systemet vil automatisk bruke den angitte verdien på alle programtrinn, noe som forenkler arbeidsflyten og sikrer konsistens i parameterne gjennom hele bøyeoperasjonen.
Finnes det en måte å tilbakestille innstillingene på CYBELEC CybTouch 6 C Basic-side hvis det er nødvendig?
Ja. Hvis du må gjenopprette sidens innstillinger til systemstandard, gå til maskinens oppsetts-/konfigurasjonsmeny og finn den dedikerte tilbakestillingsoptionen. Viktig merknad: Før du utfører en tilbakestilling, må du sikre alle viktige prosessparametere, programdata og egendefinerte innstillinger, siden tilbakestillingen vil slette alle brukerdefinerte konfigurasjoner og gjenopprette alle innstillinger til fabrikkstandard.
5. Konklusjon
CYBELEC CybTouch 6 C-grunnside er en svært funksjonell og brukervennlig operativ grensesnitt, der de sentrale modulene og utvidede funksjonene danner et komplett operativt system for CNC-bøyebehandling. Bøyesiden med numeriske verdier gir de grunnleggende mulighetene for innstilling av parametere og start av operasjoner for bøyeoperasjoner, mens «Mer»-siden tilbyr målrettede utvidede funksjoner og tilpassbare innstillinger for ulike bearbeidingsscenarier, og funksjonen «Kopier til alle» optimaliserer effektiviteten ved programoppsett og parameterhåndtering.
Ved full forståelse og faglig bruk av alle funksjonene på denne grunnsiden kan operatører betydelig forenkle arbeidsflyten for bøyeoperasjoner, redusere gjentatte manuelle oppgaver og sikre konsekvens og nøyaktighet i bearbeidingsparametre – og dermed maksimere driftseffektiviteten og bearbeidingsnøyaktigheten til CNC-bøyeutstyr.
