Styringsgrensesnittet i ET-serien er en kjernekomponent i numerisk styringssystemet for fullt elektriske servobøyemaskiner, og å forstå dets kjernefunksjoner er avgjørende for å optimalisere drift av slike anlegg. Utviklet for å levere høy nøyaktighet, driftseffektivitet og intuitiv bruk, er dette grensesnittet konstruert for å hjelpe operatører med å mestre maskindriftsferdigheter og forenkle produksjonsarbeidsflyter. Denne artikkelen beskriver i detalj de viktigste egenskapene til ET-seriens grensesnitt, med særlig fokus på dets hovedfunksjonsknapper og ekstra tastatur, for å hjelpe brukere med å utnytte bøyemaskinens ytelsespotensiale fullt ut.

Oversikt

Som et moderne numerisk styringssystem er ET-seriens grensesnitt spesielt utformet for å optimalisere driftsytelsen til fullt elektriske servobøyemaskiner. Med en intuitiv oppsett og avansert funksjonell design forenkler det hele bøyeprosessen, samtidig som det betydelig øker nøyaktigheten og effektiviteten i bøyeoperasjoner. For bedrifter innen metallbehandling og -fabrikasjon som streber etter høykvalitetsproduksjon med reduserte gjennomføringstider, er dette brukervennlige grensesnittet en uunnværlig komponent, der dets robuste ytelse støtter stabil og høystandardisert produksjonsdrift.

Forklaring av hovedfunksjonsknappene

1. Bøyeknapp: Tilgang til prosessdriftsgrensesnittet

Dette er en sentral prosessdriftsknapp.

Å klikke på bøyeknappen gir tilgang til grensesnittet for spesialisert behandling, der brukere kan redigere programmer for bøyeoperasjoner og angi nøyaktige bøye-parametre. Denne funksjonen gjør det mulig å kalibrere svært nøyaktige prosessparametre, noe som sikrer konsekvente og jevne bøyeresultater for arbeidsstykkene, og er derfor en grunnleggende funksjon i ET-seriens grensesnitt. Å beherske bruken av denne knappen er avgjørende for operatører som ønsker å utnytte maskinens behandlingskapasitet fullt ut.

2. Manuell knapp: Realiser tilpasset driftskontroll

Dette er en manuell driftskontrollknapp.

Knappen for manuell drift gir operatørene fleksibilitet til å styre bøyemaskinen manuelt. Gjennom denne funksjonen kan brukere justere og velge hastigheten for manuell drift og justering med håndhjul, noe som muliggjør en personlig tilnærming til bøyeprosesser for ulike arbeidsstykker og prosesskrav. Grensesnittet har også en brukerverifiseringsfunksjon som krever en unik kundekode, noe som legger til et ekstra sikkerhets- og tilpasningslag for driften. Denne knappen er spesielt verdifull ved finjustering og justeringsarbeid som avhenger av operatørens erfaring og nøyaktig manuell kontroll.

Etter manuell drift kan sekundærknappen Y1Y2 brukes til å bytte mellom manuelle driftsmodi og justere koordinatposisjonene til de tilsvarende maskinaksene. I tillegg lar knappen for offset-justering angivelse av offset-verdier for aksene X, Y1, Y2 og R, noe som ytterligere forbedrer nøyaktigheten ved manuell drift.

3. Matriseknapp: Behandle grensesnittet for innstilling av matriseparametre

Dette er en dedikert knapp for styring av matriser.

Å trykke på matriseknappen åpner grensesnittet for innstilling av matriseparametre, der brukere kan konfigurere parametrene for øvre og nedre matriser samt angi og sette de fysiske egenskapene til de behandlede materialene. Denne funksjonen er avgjørende for å tilpasse riktige matriseegenskaper til det behandlede materialet – en viktig faktor som direkte påvirker nøyaktigheten og kvaliteten til det endelige bøyde arbeidsstykket. Riktig bruk av denne knappen unngår effektivt behandlingsfeil forårsaket av uoverensstemmelse mellom matrise- og materialeinnstillinger og sikrer konsekvent høy produksjonskvalitet.

4. IO-signal-knapp: Konfigurer systemets inngangs- og utgangsparametre

Dette er knappen for konfigurering av IO-signaler.

IO-signal-knappen spiller en sentral rolle i konfigureringen av inngangs- og utgangssignalkontaktene i bøyemaskinens kontrollsystem. Ved å klikke på denne knappen åpnes grensesnittet for IO-signalinformasjon og -status, der brukere kan administrere innstillingsparameterne for alle IO-signalpunkter, inkludert konfigurering av pinntilkoblinger for hvert signalpunkt og justering av deres normalt åpne eller normalt lukkede driftstilstander. Slike konfigurasjonsoperasjoner krever brukerverifisering via kundekoden, og riktig oppsett sikrer at bøyemaskinen kan integreres sømløst med annet utstyr og systemer i produksjonslinjen, noe som forhindrer produksjonsavbrudd og sikrer en jevn og kontinuerlig arbeidsflyt.

5. Programknapp: Oppnå effektiv styring av bøyeprogrammer

Dette er en sentral parameterknapp for programstyring.

Programknappen fungerer som inngangspunkt til programadministrasjonsgrensesnittet, der brukere kan administrere alle eksisterende bøye­prosessprogrammer. Funksjoner som lesing, endring og sletting av programmer er tilgjengelige her, noe som forenkler produksjonsarbeidsflyten og forbedrer den totale driftseffektiviteten til maskinen. Denne funksjonaliteten gir operatører mulighet til å effektivt administrere maskinens programbibliotek, slik at det blir raskt å bytte mellom ulike bøyeoppgaver og maksimere maskinens effektive arbeidstid.

6. Parameterknapp: Avanserte systeminnstillinger og brukerverifisering

Dette er en dedikert knapp for avanserte parameterinnstillinger.

Knappen «Parameter» gir tilgang til grensesnittet for avansert systemkonfigurasjon, slik at operatører kan justere maskinens grunnleggende driftsparametere for å oppfylle de spesifikke kravene til ulike produksjonsoppgaver. Gjennom funksjonsknappene på andre nivå på dette grensesnittet kan brukere fullføre brukerverifisering ved å angi kundekoden (som fungerer som verifiseringspassord) og utføre sikre operasjonelle oppgaver, som for eksempel administrasjon av data på USB-minnepinner.

Denne funksjonen sikrer trykk og effektiv overføring og sikkerhetskopiering av data mellom maskinen og eksterne lagringsenheter, noe som er avgjørende for å bevare integriteten til kontrollsystemets data og tilpasse maskinen til ulike produksjons- og driftskrav.

7. Alarmknapp: Overvåking i sanntid og feilretting

Dette er knappen for maskinalarm og feilretting.

Alarmknappen på grensesnittet til ET-serien gir umiddelbar tilgang til maskinens feilalarmgrensesnitt, som viser gjeldende feilalarmkoder og detaljert informasjon om feilen. Ved å klikke på denne knappen kan operatører bruke sekundære funksjonsknapper til å utføre operasjoner som brukerverifisering, nullstilling av utløpt verifisering og andre kritiske feilsøkingssteg, noe som muliggjør rask identifisering og løsning av maskinfeil. Denne proaktive tilnærmingen til feilovervåking og håndtering løser ikke bare potensielle problemer i tide, men reduserer også maskinstansetiden og forlenger levetiden til maskinkomponentene ved å hindre at mindre feil utvikler seg til alvorlige svikt.

8. Kompensasjonsknapp: Presis kalibrering for bøyeprosesser

Dette er knappen for presis kompensasjonsjustering.

Nøyaktighet er den viktigste prioriteringen i bøyebehandling, og kompensasjonsknappen på grensesnittet til ET-serien er en viktig funksjon for å oppnå høy nøyaktighet ved bøyning. Ved å klikke på denne knappen åpnes grensesnittet for nøyaktig kompensasjon, der brukere kan se og justere de teoretiske og faktiske kompensasjonsverdiene for flere maskinakser – inkludert X-, Y1-, Y2-, R-, Z1- og Z2-aksene – samt angi vinkelkompensasjonsverdier for ulike bearbeidede materialer.

Denne omfattende funksjonen for visning og justering av kompensasjonsparametere lar operatørene tilpasse maskinens bearbeidingshandlinger til de spesifikke fysiske egenskapene til de materialene som behandles. I tillegg støtter grensesnittet brukerverifisering via kundekoden, og knappene for sekundærfunksjoner gjør det mulig å utføre operasjoner som sletting av rader med kompensasjonsdata, innsetting av nye kompensasjonsdata, tømming av kolonner med kompensasjonsparametere og bytting av visningsmodus for parametere, slik at hver bøyoperasjon oppnår høyeste nivå av presisjon.

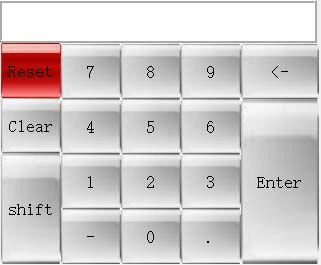

Introduksjon til hjelpe-tastaturets funksjoner

1. Inndataområde: Kjerne for interaksjon med grensesnittet og inntasting av data

Inndataområdet er en nøkkelkomponent i den ekstra tastaturet, og er ansvarlig for å vise numeriske og alfanumeriske inndata samt muliggjøre sømløs interaksjon mellom operatører og kontrollgrensesnittet. Det er det dedikerte området der brukere angir kritiske prosessdata, som arbeidsstykkets dimensjoner, prosesskoder og parameterverdier, som systemet deretter behandler og utfører for å sikre nøyaktige bøyeoperasjoner.

2. Tilbakestilling-knapp: Nullstill systemvarsler og -meldinger

For å sikre jevn produksjonsdrift er tilbakestilling-knappen utformet for å fjerne ulike meldinger og varsler om alarmer som kan blokkere viktig informasjon i systemets informasjonslinje. Den er spesielt nyttig ved håndtering av maskinfeilalarmer og driftsvarsler, og sikrer at brukergrensesnittet forblir klart og uforstyrret, slik at driftsprosedyrene ikke avbrytes av irrelevante meldinger.

3. Slett-knapp: Effektiv administrasjon av inndata

Knappen «Fjern» er et viktig verktøy for rask redigering og korrigering av inndata i inndataområdet. Uansett om du fjerner innholdet i et enkelt tekstfelt eller hele inndataområdet, lar denne funksjonen operatører rette inndatafeil umiddelbart, noe som sikrer nøyaktigheten til prosessdataene og effektiviteten til hele behandlingsoperasjonen.

4. Knappen «Enter»: Bekreft driftskommandoer og utfør inndata

Enter-knappen er en grunnleggende komponent i ET-seriens grensesnitt og spiller en nøkkelrolle i bekreftelse av driftskommandoer samt forbedring av den generelle driftseffektiviteten. Når brukere angir numeriske parametere og annen data, vises innholdet i inndataområdet; ved å trykke på Enter-knappen overføres inndataene raskt til de tilsvarende funksjonelle parameterinnstillingene i systemet. Denne prosessen bekrefter ikke bare brukerens inndataoperasjoner, men sikrer også at maskinen reagerer raskt og nøyaktig på kommandoene, og dermed strømlinjeformer hele bøyeprosessen uten avbrudd.

Praktiske anvendelsesscenarier og brukerfordeler

Øk produksjonseffektiviteten med ET-seriens grensesnitt

ET-seriens grensesnitt forenkler ikke bare styringen av komplekse bøyeoperasjoner, men forbedrer også betydelig verkstedets samlede produksjonseffektivitet. Dens intuitive og brukervennlige design gjør det mulig å raskt bytte mellom ulike prosesseringsoppgaver, noe som minimerer maskinstansetid mellom oppgavene og maksimerer produksjonskapasiteten. Disse funksjonene er spesielt viktige for produksjonsanlegg som ønsker å utvide produksjonsskalaen samtidig som de sikrer konsekvent produktkvalitet.

Brukeropplevelse og tilbakemeldinger på ET-seriens grensesnitt

Brukerfeedback på ET-seriens grensesnitt har vært konsekvent positiv, og operatører anerkjenner det bredt som et brukervennlig og svært pålitelig kontrollsystem. Dets omfattende funksjonelle design gjør det mulig å håndtere effektivt et bredt spekter av bøyeprosesstasker, og dets avanserte og fleksible driftsfunksjoner gir støtte for å oppnå bøyearbeid av høy kvalitet, noe som har vunnet bred anerkjennelse blant frontlinjeoperatører og produksjonsledere.

Vanlegaste spørsmål (FAQ)

Hvordan maksimere bruken av bøyeknappen på ET-seriens grensesnitt?

For å bruke bøye-knappen effektivt, klikk på den for å gå inn i driftsgrensesnittet, der du kan redigere bøye-prosedyrprogrammet for arbeidsstykket og angi alle nødvendige bøye-prosesserparametre i henhold til produksjonskravene. Dette sikrer at hver bøyeoperasjon utføres med konsekvent høy nøyaktighet og utnytter maskinens prosesseringsevne fullt ut.

Hvilke feilrettings tiltak skal tas når feil oppstår på ET-seriens grensesnitt?

Ved driftsfeil eller maskinfeil trykker du på alarmknappen for å få tilgang til alarmgrensesnittet for feil og se detaljert informasjon om gjeldende feilalarm og feilkoder. De fleste feil kan løses ved å fullføre brukerverifisering via kundekoden og følge de tilsvarende feilsøkingsstegene som systemet gir for å nullstille alarmen og gjenoppta normal maskindrift.

Er det mulig å tilpasse innstillinger for manuell drift på ET-seriens grensesnitt?

Ja, grensesnittet i ET-serien støtter fullstendig tilpassede manuelle driftsinnstillinger via knappen «Manuell». Operatører kan justere hastigheten på den manuelle driften og justeringen med håndhjul gjennom denne knappen, og kan også låse opp mer avanserte, tilpassede driftsfunksjoner ved å angi den unike kundekoden for brukerverifisering.

Konklusjon

Styringsgrensesnittet i ET-serien er utstyrt med en rekke kraftfulle funksjoner som er utformet for å forbedre driftsytelsen og produksjonseffektiviteten til fullt elektriske servobøyemaskiner. Ved å mestre bruken av de viktigste funksjonsknappene – som knappene for Bøyning, Manuell drift og Program – kan operatører nøyaktig tilpasse maskinens drift etter faktiske produksjonsbehov, og optimere hver enkelt lenke fra prosessprogramoppsett til utførelse på stedet. En grundig forståelse og fleksibel bruk av de avanserte innstillingsfunksjonene som tilbys via knappene Parameter og Kompensasjon forbedrer ytterligere bearbeidingsprosessen og sikrer nøyaktighet og kvalitet i hver enkelt bøyoppgave.

For å fullt ut utnytte ytelsespotentialet til dette sofistikerte kontrollgrensesnittet må operatørene gjøre seg kjent med både de viktigste funksjonsknappene og bruken av den ekstra tastaturet. Dette forenkler ikke bare hele produksjonsprosessen, men reduserer også effektivt risikoen for maskinstans som skyldes bruksfeil eller feilaktige innstillinger, og sikrer dermed en konsekvent og stabil produksjonseffektivitet for bedriften.
