Ռոլագրիչ

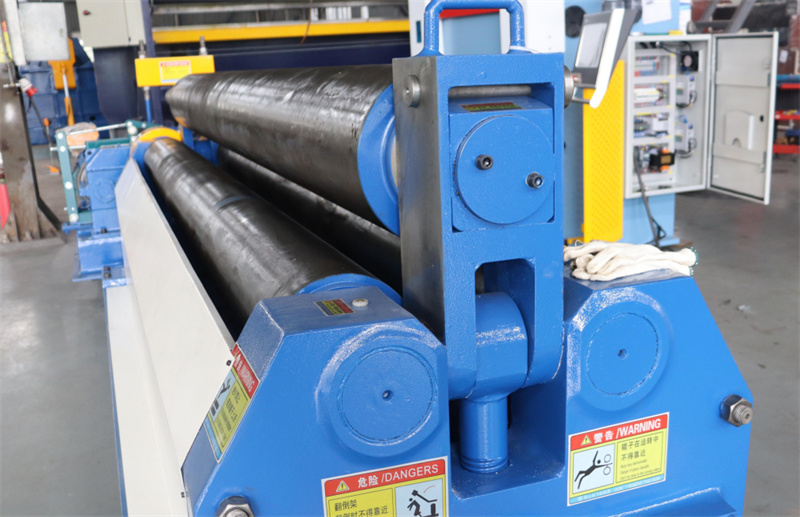

Երեք գլանավոր թիթեղների գլանավորման մեքենան ընդհանուր նպատակի դարձնակային և սեղմման մեքենա է, որը կարող է ծռել ոչ մետաղական թիթեղները կոնների, գնդերի, գլանների կամ այլ ձևերի: Այս հնարավորությունը լայնորեն օգտագործվում է արտադրության, գազօջախային և գոլորշային, քիմիական, ոչ մետաղական կառուցվածքային, և մեքենաշինական արդյունաբերություններում: Չորս գլանավոր թիթեղների գլանավորման մեքենան նախատեսված է մետաղական թիթեղների ծռման և ձևավորման համար: Այն կարող է գլանավորել կլոր, աղեղաձև և կոնաձև մանրադետալներ որոշակի տիրույթում, և ունի թիթեղների ծայրերի նախնական ծռման ֆունկցիա, ինչը հանգեցնում է փոքր մնացորդային ուղիղ եզրի, բարձր աշխատանքային արդյունավետության և մետաղական թիթեղների մոտավոր հարթեցման:

Երեք գլանավոր և չորս գլանավոր թիթեղների գլանավորման մեքենաների գլանների շարժման ձևավորումները տարբերվում են: Սակայն դրանց աշխատանքային սկզբունքները նույնն են. երկուսն էլ օգտագործում են երեք կետերով շրջանագիծ սահմանելու սկզբունքը՝ տարբեր շառավիղներ գլանավորելու համար: Չորս գլանավոր և երեք գլանավոր թիթեղների ծռման մեքենաների տարբերությունները հետևյալն են:

1. Երեք ռոլանոց սարքում վերին ռոլը սիմետրիկորեն է տեղադրված երկու ստորին ռոլերի միջև: Հիդրավլիկ հեղուկը հիդրավլիկ շարժիչում շարժում է փականը՝ ապահովելով ուղղահայաց բարձրացում և իջեցում: Գլխավոր նվազեցնողի վերջնական ատամնավոր փոխանցումը շարժում է երկու ստորին ռոլերը՝ ապահովելով թերթավոր մետաղի գլորման համար անհրաժեշտ պտտման մոմենտը: Չորս ռոլանոց սարքը նախատեսված է մետաղական թերթերի ծռման և ձևավորման համար: Այն կարող է գլորել կլոր, աղեղաձև և կոնաձև մասեր որոշակի սահմաններում: Այն նաև ունի թերթավոր մետաղի ծայրերի նախնական ծռման ֆունկցիա, ինչը հանգեցնում է փոքր մնացորդային ուղիղ եզրի, բարձր արդյունավետության և թերթավոր մետաղի մոտավորապես հարթեցման հնարավորության այս սարքում:

2. Երեք ռոլանոց ասիմետրիկ թիթեղների ծռման մեքենայում վերին ռոլան հանդիսանում է գլխավոր շարժիչ, իսկ ստորին ռոլան ուղղաձիգ շարժվում է՝ թիթեղը սեղմելու համար: Ստորին ռոլայի ատամնավոր անվան ատամնավոր անվան հետ միաձուլվում է և նույնպես հանդիսանում է գլխավոր շարժիչ: Կողային ռոլաները թեքվում են և բարձրանում՝ ապահովելով նախնական ծռումն ու ծռման գործառույթները: Այն ունի կոմպակտ կառուցվածք և հեշտ է օգտագործելու ու սպասարկելու: Չորս ռոլանոց թիթեղների գլանավորման մեքենայի վերին ռոլան հանդիսանում է գլխավոր շարժիչ, որը միացված է փոքրացնող մեխանիզմին և հատվածային սայլակի միացմանը՝ թիթեղը գլանավորելու համար անհրաժեշտ պտտման մոմենտ ապահովելու համար: Ստորին ռոլան ուղղաձիգ շարժվում է վերև-ներքև, ինչը իրականացվում է փոքրացնող մեխանիզմի ուղղաձիգ ատամնավոր անվայի (կոնաձև ատամնավոր անվայի) և սեղման սայլակի միջոցով՝ թիթեղը սեղմելու համար, որը մեխանիկական շարժաբեր է: Ստորին ռոլայի երկու կողմերում տեղադրված են կողային ռոլաներ, որոնք շարժվում են շրջանակի ուղղաձիգ ուղեկցող ճանապարհով թեքված դիրքով՝ սեղման սայլակի ուղղաձիգ ատամնավոր անվայի (կամ կոնաձև ատամնավոր անվայի) միջոցով: Բոլոր չորս աշխատանքային ռոլաները օգտագործում են գլանավորման սայլակներ:
