Mestre da operación DELEM DA-69T de forma eficaz
Cando se trata de dominar a operación do DELEM DA-69T, comprender as súas particularidades pode mellorar significativamente a eficiencia do seu fluxo de traballo. Se busca unha guía completa para operar de forma efectiva o DELEM DA-69T, chegou ao lugar adecuado.
Neste artigo, ofreceré unha visión detallada da operación do DELEM DA-69T, asegurando que teña os coñecementos necesarios para sacar o máximo partido deste avanzado controlador. Sexa un novato que quere aprender os conceptos básicos ou un usuario experimentado que busca perfeccionar as súas habilidades, esta guía amosaralle como navegar e optimizar o DELEM DA-69T para satisfacer as súas necesidades operativas específicas.
Comprensión da unidade de control do DELEM DA-69T
Familiarización co panel de control
A unidade de control é o corazón da operación do DELEM DA-69T. Antes de profundizar nas tarefas específicas, é fundamental familiarizarse co deseño e a funcionalidade do panel de control.
eu... Descubra a interface de visualización : O DELEM DA-69T dispón dunha interface táctil intuitiva que mostra toda a información crítica. Navegar por ela sen esforzo axuda a optimizar as operacións.
eu... Acceso ás configuracións de control : Comprender como acceder e modificar as configuracións de control permite aos operarios adaptar a máquina ás súas necesidades específicas.

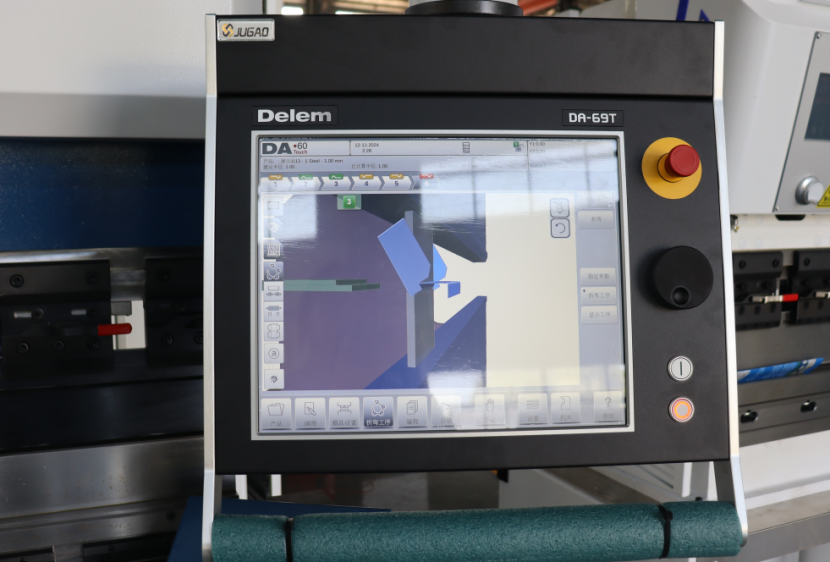

A unidade de control ten o seguinte aspecto:
O aspecto exacto do seu control pode variar. A operación do control faise principalmente mediante a pantalla táctil. Ademais dos controles táctiles, a parte frontal do control consta dun botón de parada de emerxencia, un volante manual e os botóns de inicio e parada. As teclas de función especial, que se poden montar no panel superior do control, teñen a súa descrición específica xunta a este manual do usuario e serán fornecidas polo fabricante da máquina.
Elementos de Control Frontais e Conectores USB
Os elementos de control frontais están deseñados para unha interacción perfecta co DELEM DA-69T. Estes elementos permiten a intervención directa nas operacións principais.
O panel frontal, ademais da pantalla, consta dos seguintes elementos de control Botón de parada de emerxencia, que debe ser implementado polo fabricante da máquina.
Volante manual; control manual de calquera eixe (Y + eixes do limitador traseiro)
Botón de inicio
Botón de parada
O DELEM DA-69T vén equipado con conectores USB, mellorando considerablemente as súas capacidades operativas.
No lado dereito do control hai dous portos USB dispoñibles para a conexión de dispositivos externos, como memorias USB ou un teclado/rato externo.
Navegación entre os modos de operación e programación do DELEM DA-69T
A conmutación entre distintos modos de operación e programación permite unha maior flexibilidade ao realizar diversas tarefas.
A pantalla principal do control DA-Touch ten o seguinte aspecto:
A pantalla principal mostra distintas opcións dependendo do botón de navegación activo. Ao pulsar os distintos modos pódese seleccionar facilmente un modo específico, estando a función «Produtos» activa por defecto.
A estrutura da pantalla principal é a seguinte:
Panel de título
No panel superior de título atopará o logotipo, a información actual do produto, o directorio de produtos, a fila de servizo (cando está activada) e os indicadores da máquina.
Panel de información
No panel de información móstranse e poden atoparse todas as funcións e visualizacións relacionadas co modo seleccionado.
Panel de comandos
O panel de comandos forma parte do panel de información e é o lugar onde se poden atopar os controles relacionados co panel de información.
Panel de navegación
O panel de navegación, sempre visible, alberga todos os modos principais. Os botóns grandes con iconas permiten cambiar directamente entre estes modos.
Explicación dos modos principais / botóns de navegación:
Crear un novo programa e seleccionar un programa da biblioteca de produtos.
Debuxar/crear un novo produto ou editar un produto existente (graficamente).
Configurar a máquina e modificar configuracións de ferramentas existentes.
Crear un novo programa CNC ou editar un programa CNC existente numericamente.
Iniciar a produción do produto/programa seleccionado.
Programar todos os axustes para realizar un único plegue, sen relación cun programa.
Axustes e preferencias de usuario aplicables á programación de novos produtos e programas.
Axustes e preferencias do usuario aplicables á máquina.
Mediante este botón pódese acceder ao sistema de axuda, que fornecerá información sensible ao contexto.
Introdución ao DELEM DA-69T
Paso 1: Introdución á operación do DELEM DA-69T
Para elaborar un programa de dobrado eficaz, comece creando un debuxo do produto e calculando unha secuencia de dobrado válida para o produto. Esta secuencia aproveita ao máximo as capacidades de operación do DELEM DA-69T para xerar un programa de produto. Aquí ten unha visión xeral rápida:
1. Acceda ao modo Produtos e inicie un novo produto.
2. Introduza os detalles do produto e cree un perfil 2D empregando o modo Debuxo.
3. Axuste a configuración das ferramentas no modo Configuración de ferramentas.
4. Determinar a secuencia utilizando o modo Secuencia de Dobre.
5. Modificar o programa CNC no modo Programa, se é necesario.
6. Executar o programa pulsando Auto e premendo Iniciar.
Paso 2: Preparacións esenciais
Antes de comezar coa operación do DELEM DA-69T, asegúrese de que todos os materiais e ferramentas están programados correctamente:
eu... Programar os materiais na biblioteca de Materiais mediante o modo Configuración.
eu... Definir as ferramentas necesarias na biblioteca de Ferramentas, accesible no modo Máquina.
Paso 3: Creación dun debuxo do produto
Aproveitar a funcionalidade de debuxo do DELEM DA-69T para esbozar o produto desexado:
eu... Utilizar técnicas de esbozo e configuración de valores para elaborar o deseño, axustando as lonxitudes das liñas e os ángulos segundo sexa necesario.
eu... Utilice as funcións de Zoom, Ajuste á Pantalla, Desprazamento e Rotación para axustes precisos.
eu... As características de deseño inclúen o deseño gráfico en 2D e 3D, a escala do grosor da lámina e a posibilidade de engadir ou modificar dobras.
Paso 4: Determinación da secuencia de dobra
Unha vez rematado o debuxo, utilice os modos Configuración da Ferramenta e Secuencia de Dobra:
eu... Programe a configuración exacta da ferramenta no modo Configuración da Ferramenta.
eu... No modo Secuencia de Dobra, pode programar e verificar visualmente a súa secuencia de dobra. A operación DELEM DA-69T permite determinar esta secuencia tanto de forma automática como manual.
Paso 5: Creación dun programa numérico
Acceda ao programa numérico no menú Programa:
eu... Inicie un programa numérico directamente ou xerelo a partir dunha simulación gráfica de dobra.
eu... A operación DELEM DA-69T permite a visualización e edición durante a produción. Un programa rematado desencadea o procesamento posterior e a creación dun programa numérico.
Paso 6: Uso dos modos automático e manual
Execute o seu programa de produto en distintos modos:
eu... O modo automático permite a execución do programa curva a curva.
eu... O modo manual ofrece un entorno de proba para curvas individuais, útil para comprender o comportamento do sistema.
Paso 7: Copia de seguridade e almacenamento externo
Almacene os ficheiros de produto e de ferramentas para copia de seguridade e intercambio entre sistemas:
eu... Segundo a súa configuración, almacene os ficheiros nunha rede ou nun pendrive USB.
Dominar estes pasos garante un uso eficaz da operación DELEM DA-69T, optimizando a produción e minimizando erros.
Axudas á programación para a DELEM DA-69T
As axudas á programación son inestimables para os operarios que desexan maximizar o potencial da DELEM DA-69T.
Texto de axuda
Este control está equipado cunha función de Axuda en liña. Cando se preme o botón de Axuda no panel de navegación, fornecerase axuda sensible ao contexto.
Para activar unha xanela de axuda para un parámetro, pulse o botón de Axuda no panel de navegación.
Aparece unha xanela emerxente con información sobre o parámetro activo.
Esta xanela de Axuda contén a mesma información que o manual de funcionamento.
Para usar a xanela de axuda, despraza o texto deslizando o dedo na dirección desexada. Pulse na parte inferior ou superior da pantalla para navegar entre páxinas. Use a función de Índice para ir directamente ao índice, onde os hipervínculos permiten a navegación directa aos temas. Pulse «Fin» para pechar a xanela de Axuda.

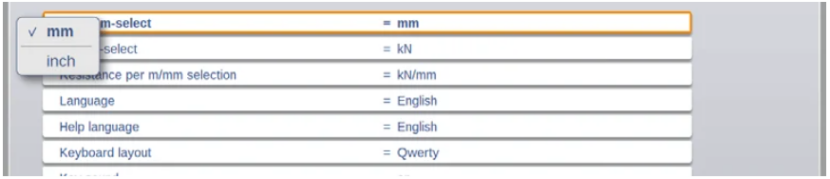

Funcionalidade de lista desplegable
Algunhos parámetros teñen un conxunto limitado de valores seleccionables. Pulse na liña do parámetro para abrir unha lista de opcións e escolla o valor desexado. Para pechar a caixa de lista sen cambiar a selección, pulse fóra da caixa.
Filtro, busca en tempo real, filtro automático
En certos modos, como o modo Produtos, pode ver listas de entidades como produtos, ferramentas ou materiais. Para atopar un elemento específico, use a función Filtrar: prema o botón Filtrar, introduza parte do ID e a lista reducirase automaticamente para coincidir coa súa entrada. Separe varios termos de busca cun espazo.
Para pechar a pantalla de filtro, use o botón de peche do teclado ao lado do teclado.

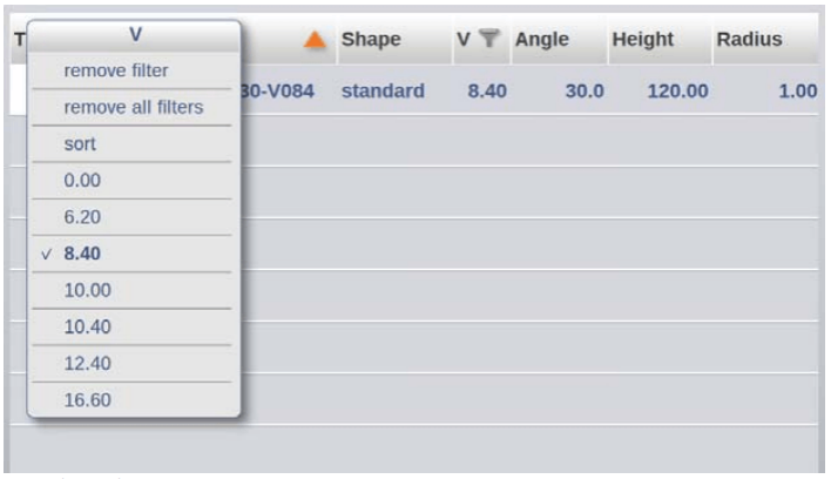

Filtro automático
Ademais da función de filtro, as táboas de selección de ferramentas e produtos ofrecen funcionalidade de autofiltro mediante os encabezados das columnas. Ao tocar un encabezado, a lista ordénase por esa columna, indicado por un triángulo que mostra a orde de ordenación. Aparece un cadro de lista de autofiltro que ofrece opcións de filtro baseadas nas entradas da columna. Por exemplo, na selección de matrices, pode filtrar pola abertura en V. Os filtros poden eliminarse de maneira semellante, con unha opción para borrarlos.
Navegación
Nalgúns modos, as pantallas do programa están divididas en lapelas.
As lapelas poden seleccionarse facilmente simplemente pulsándoas. Cando unha lapela non é completamente visible ou non é visible en absoluto, basta con arrastrar horizontalmente a fila de lapelas para que a lapela desexada «aparezca» á vista e poida ser seleccionada.

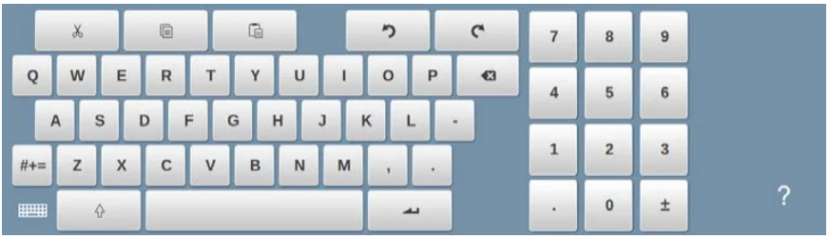

Introdución e edición de texto
Ao operar o DELEM DA-69T, a introdución eficiente de datos facilitase ao pulsar na posición desexada para colocar o cursor para a entrada de texto ou valores. Isto é especialmente útil nas notas de edición, onde se poden introducir múltiples liñas e empregar a tecla Intro para pasar a unha nova liña. O teclado en pantalla ofrece funcionalidades de edición como Cortar, Copiar e Pegar, xunto con opcións de Desfacer e Refacer para mellorar a operación do DELEM DA-69T.
Por comodidade, o teclado pode amosarse ou agocharse utilizando a tecla de frecha na esquina inferior esquerda, optimizando así o proceso de introdución de datos.

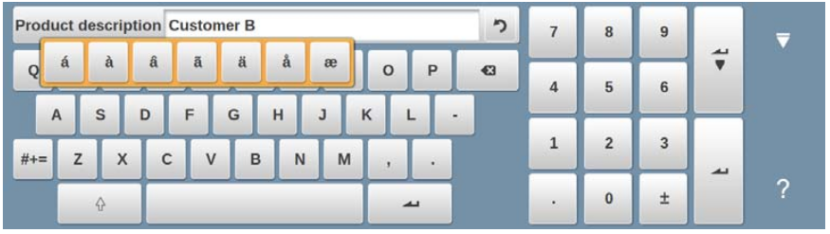

Escritura de caracteres alfanuméricos fronte a caracteres especiais
Ao dominar a operación do DELEM DA-69T, é esencial comprender o uso de caracteres alfanuméricos e caracteres especiais en todo o control. Un teclado alfanumérico completo aparecerá na pantalla cando sexa necesario. Nos campos que requiren só entrada numérica, os caracteres alfanuméricos están desactivados e só está activo o teclado numérico.
Para os campos que permiten cadeas alfanuméricas, está dispoñíbel todo o teclado, podendo acceder aos caracteres especiais mediante o botón de caracteres especiais. Ao manter premido un carácter (como «a»), aparecen caracteres especiais adicionais (á, à, â, etc.), ofrecendo versatilidade na introdución de datos durante a operación do DELEM DA-69T.
Calculadora
Para dominar eficazmente a operación do DELEM DA-69T, empregue a «calculadora de escritorio» integrada. Accesible mediante o icono da calculadora na parte superior da pantalla, esta ferramenta ofrece funcións esenciais como a suma, a resta, a multiplicación e a división, así como o cálculo de porcentaxes, a raíz cadrada e as funcións de memoria. Para os cálculos que impliquen valores de parámetros, pode cambiar sen problemas á calculadora durante a introdución dos parámetros.
Esta integración permite empregar directamente os valores dos parámetros, actualizando automaticamente os resultados na liña de entrada, eliminando así a necesidade de transferencia manual de datos. A calculadora simplifica o proceso de cálculo como parte da operación do DELEM DA-69T, mellorando a eficiencia xeral.
Centro de mensaxes
Cando se xeran mensaxes desde o PLC, os sistemas de seguridade, as LUAP ou o secuenciador, estas diríxense ao «Centro de mensaxes». Na operación DELEM DA-69T, o ícono do centro de mensaxes, situado na fila superior xunto aos símbolos da calculadora e do bloqueo de teclado, indica a presenza de mensaxes activas. Ao tocar este ícono, as mensaxes desaparecen da pantalla para facilitar a programación e a edición sen interrupcións. Ao tocarlo de novo, móstranse todas as mensaxes. Se chegan novas mensaxes mentres está en segundo plano, o ícono do centro de mensaxes mostra un indicador adicional, garantindo que permaneza informado sobre toda a comunicación no sistema de operación DELEM DA-69T.

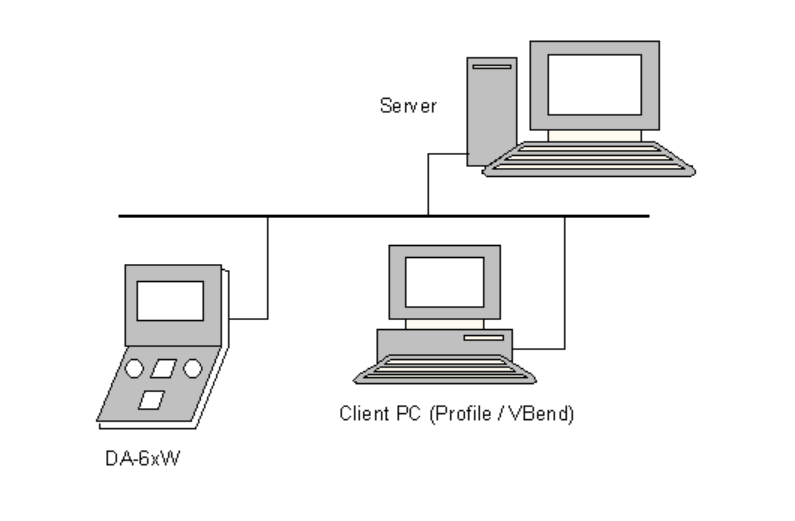

Rede
O control CNC está equipado cunha interface de rede. A función de rede ofrece aos operadores a posibilidade de importar ficheiros de produto directamente desde os directorios de rede ou exportar os ficheiros de produto rematados ao directorio de rede requirido.
Función de pechadura con chave
Para evitar cambios non autorizados en produtos ou programas na operación DELEM DA-69T, a función de bloqueo de teclado ofrece seguridade ao bloquear o control. Hai dous niveis de bloqueo:
eu... Bloqueo de programa: Permite só a selección e a execución de produtos no modo automático.
eu... Bloqueo da máquina: Bloquea por completo a máquina, desactivando o control.
Para activar un bloqueo, pulse o símbolo de peche na parte superior da pantalla. Introducir o código apropiado activará ou ben o Bloqueo de Programa, representado por un peche gris, ou ben o Bloqueo de Máquina, mostrado en vermello. Esta función garante que a operación do seu DELEM DA-69T permaneza segura e precisa.
Cando o Bloqueo de Programa está activo no DELEM DA-69T, aparecen símbolos de peche detrás dos parámetros, indicando que non se permiten modificacións. Para desbloquear, pulse o símbolo de peche e introduza o código correcto. Unha vez introducido, o símbolo de peche indicará que está desbloqueado e os símbolos de peche detrás dos parámetros desaparecerán.
Os códigos poden cambiarse segundo o desexo. O procedemento para xestionar os códigos atópase no manual de instalación.
Panel de funcións OEM
Segundo a implementación do fabricante da máquina, a esquina superior dereita da pantalla pode empregarse para indicadores especiais. Para acceder ás funcións relacionadas con ditos indicadores, pode abrirse o panel de funcións do fabricante (OEM) pulsando nesta esquina da pantalla.
Versións do software
A versión do software do teu control móstrase na lapela Información do sistema, no menú Máquina.
Exemplo dun número de versión:
V 1.2.3
V significa versión
V 1.x.x é o número da versión principal
V x.2.x é o número da versión secundaria
V x.x.3 é o número da actualización
The número da versión principal da operación do DELEM DA-69T software actualízase con novas características importantes que poden alterar o fluxo de traballo habitual. O número de versión menor aumenta cando se engaden melloras sen afectar as operacións existentes. O número de versión de actualización réservease para correccións do software dentro da versión actual.
Ao seguir esta guía, os usuarios non só adquirirán destreza no uso do DELEM DA-69T, senón que tamén optimizarán a súa funcionalidade, conseguindo así unha maior produtividade e precisión nas súas operacións.
Conclusión
Dominar a operación do DELEM DA-69T implica comprender as súas características principais, navegar eficazmente pola interface e realizar comprobacións rutineiras de mantemento. Ao seguir os pasos descritos, os operarios poden maximizar a eficiencia e a precisión das súas operacións co frende-prensas, reducindo o tempo de inactividade e mellorando a produtividade xeral.
Garantir unha configuración adecuada e un mantemento regular non só prolongará a vida útil do seu DELEM DA-69T, senón que tamén optimizará o seu fluxo de traballo. Para obter unha asesoría máis detallada ou para calquera pregunta específica que poida ter, non dubide en contactar co equipo de JUGAO CNC MACHINE. Ademais, sinta-se libre de explorar os nosos outros recursos e documentación para obter orientación exhaustiva sobre as operacións e melloras das máquinas CNC.
