اجزای اصلی دستگاه خمکننده لوله چیست؟
دستگاههای خمکردن لوله از تجهیزات کلیدی برای انجام دقیق عملیات خمکردن لوله هستند. چه این دستگاهها از نوع هیدرولیک، الکتریکی یا CNC باشند، ساختار اصلی آنها حول سه عملکرد اصلی میچرخد: قلاببندی پایدار، چرخش دقیق و تکیهگاه مؤثر. درک عملکرد هر یک از اجزا به کاربرد صحیح و نگهداری این تجهیزات کمک میکند.
۱. مکانیزم چرخش خمکردن (بازوی خمکننده)
این شامل قالب خمکاری (قالب اصلی)، بازوی خمکاری و سیستم انتقال نیرو میشود. قالب خمکاری به یک شفت چرخان متصل است و بازوی خمکاری لوله را بهگونهای به دور قالب میچرخاند که زاویهٔ خمکاری کنترل شود. روش انتقال نیرو معمولاً یک موتور هیدرولیک، یک موتور سروو یا یک مکانیزم دندهای-پینیون است که گشتاور و دقت خمکاری را تعیین میکند.

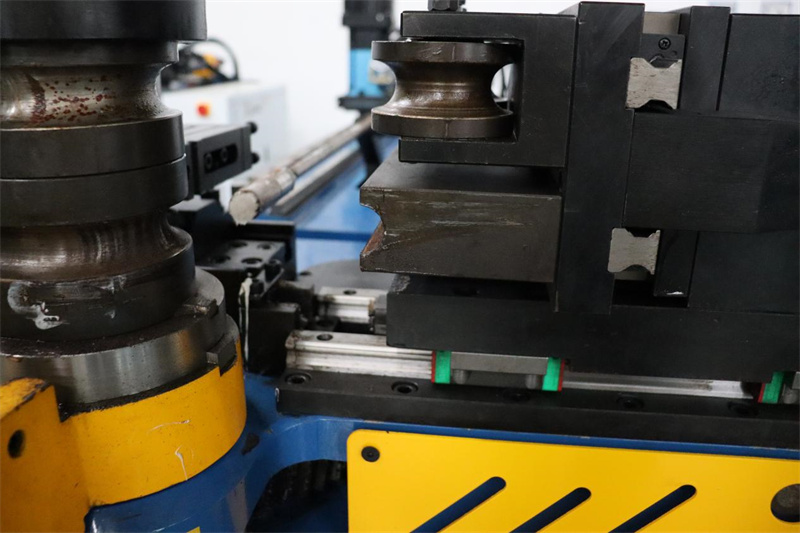

۲. مکانیزم قلابگیری
این مکانیزم شامل قالب قلابگیری و سیلندر قلابگیری (یا سیلندر پنوماتیک) میشود. عملکرد آن ثابتنگاهداشتن محکم لوله روی قالب خمکاری است تا از لغزش یا جابهجایی لوله در حین خمکاری جلوگیری شود. نیروی قلابگیری باید بهاندازهٔ کافی بزرگ و یکنواخت باشد؛ در غیر این صورت ممکن است ایجاد چینخوردگی یا تحریف مقطع لوله رخ دهد.
۳. ماندریل و مکانیزم محرک ماندریل
برای لولههای با دیواره نازک یا خمکردن با شعاع کوچک، ماندرل مؤلفه اصلی است که از فرو رفتن و چینخوردگی سطح داخلی لوله جلوگیری میکند. ماندرل معمولاً از نوع توپیالانتها یا سفت و سخت است و توسط یک میله ماندرل به هم متصل میشود؛ موقعیت پیشرو و عقب آن توسط سیلندر یا موتور سرو کنترل میشود. دقت در موقعیتیابی ماندرل بهطور مستقیم بر کیفیت خمکردن تأثیر میگذارد.
۴. قالب ضد چین (صفحه ضد چین)
این قطعه پشت قالب خمزن نصب میشود و در حین خمکردن، به سطح داخلی لوله فشار وارد میکند تا از ایجاد چین در قوس داخلی جلوگیری شود. شکل آن دقیقاً با انحنای قالب خمزن تطبیق دارد و بنابراین یک قالب کمکی ضروری برای خمکردن با کیفیت بالای لولهها محسوب میشود.
۵. سیستم توان
دستگاههای خمکننده لوله هیدرولیکی از ایستگاه پمپ هیدرولیک، سیلندرها و شیرهای سولنوئیدی بهعنوان اجزای اصلی خود استفاده میکنند و توان بستن و خمکردن با ظرفیت بالا را فراهم میسازند؛ در مقابل، دستگاههای خمکننده لوله الکتریکی از موتورهای سروو، کاهشدهندهها و پیچهای گلولهای برای دستیابی به کنترل با دقت بالا بهره میبرند. پایداری سیستم توان مستقیماً بر خروجی و عمر دستگاه تأثیر میگذارد.
6. سیستم کنترل

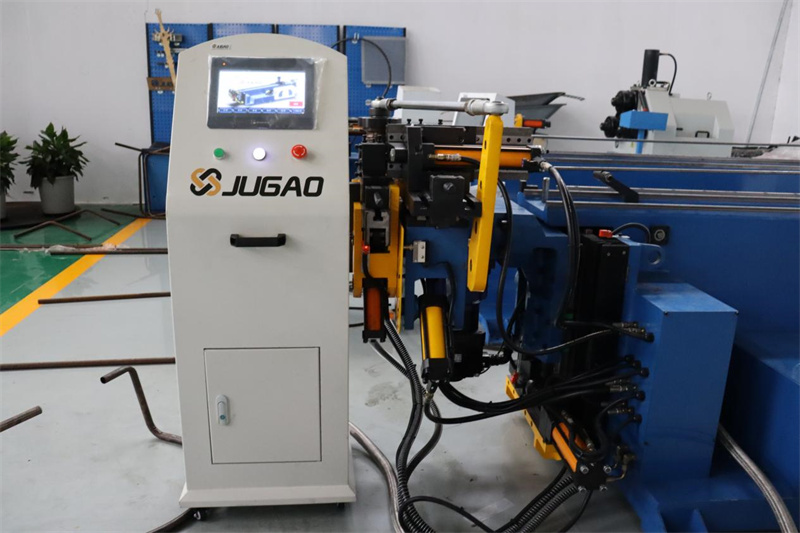

دستگاههای مدرن خمکننده لوله عموماً از سیستمهای کنترل عددی PLC یا CNC بههمراه رابط انسان-ماشین (صفحه لمسی) استفاده میکنند. کنترل برنامهپذیر امکان پردازش خودکار اشکال لولههای سهبعدی پیچیده را فراهم میسازد، از جمله زاویه خم، زاویه چرخش فضایی خمهای چندگانه و فاصله تغذیه.
۷. مکانیزم تغذیه و چرخش (مدلهای چندمحوری)
برای دستیابی به پردازش پیوسته چندین خم استفاده میشود. قلاب تغذیه (محور Y) حرکت خطی لوله را کنترل میکند، در حالی که محور چرخشی (محور B) زاویه چرخش فضایی لوله را در حین خمکردن کنترل میکند. این سیستم معمولاً توسط یک موتور سروو بههمراه ریلهای هدایتی با دقت بالا و سیستم دندهای چرخدنده و ریل محرک به کار میرود.
۸. سیستم قالب
این سیستم شامل قالبهای خمکردن، قالبهای گیرهگیری، قالبهای ضد چینخوردگی، ماندرلها و قالبهای هدایتکننده است که هر یک بر اساس قطرهای مختلف لوله و شعاعهای خم طراحی شدهاند. مواد سازنده قالبها معمولاً فولاد ابزار آلیاژی Cr12MoV یا سایر فولادهای ابزار آلیاژی هستند که با عملیات حرارتی برای بهبود مقاومت در برابر سایش تقویت شدهاند. دقت قالبها بهطور مستقیم بر کیفیت لولههای خمشده تأثیر میگذارد.
۹. بستر و ریلهای هدایت
بهعنوان ساختار اصلی کل دستگاه، بِد (پایه) باید دارای صلبیت کافی باشد تا بتواند گشتاور خمشی عظیم حاصلشده در طول فرآیند خمکردن را تحمل کند. دستگاههای خمکننده لوله سنگینوزن اغلب از ساختارهای ریختهگری یکپارچه یا جوشکاری ورقهای فولادی با ضخامت بالا استفاده میکنند. ریلهای هدایتکننده برای اطمینان از دقت حرکت مکانیزمهای تغذیه و چرخش بهکار میروند.
۱۰. سیستم خنککننده و روانکننده
رادیاتور روغن هیدرولیک، پمپ روغن روانکننده و توزیعکننده، تشکیلدهنده سیستم خنککننده و روانکننده هستند و این سیستم دمای پایدار روغن را تضمین کرده و سایش قطعات متحرک را در حین کار پیوسته به حداقل میرساند.
دستگاه خمکننده لوله دستگاهی دقیق است که فناوریهای مکانیکی، هیدرولیکی، الکتریکی و قالبسازی را بهصورت بسیار یکپارچه ادغام میکند. از مرحله گیرهبندی تا خمکردن، از پشتیبانی هسته (مندل) تا اتصال چندمحوره، هر مؤلفه نقشی حیاتی ایفا میکند. تنها زمانی که تمام سیستمها بهطور هماهنگ عمل کنند، تولید خمکردن لوله با کارایی، پایداری و کیفیت بالا قابلدستیابی است.
