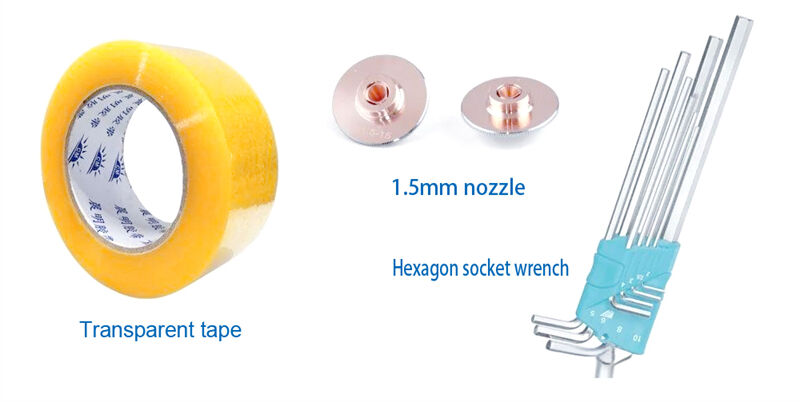

Noorsoo väljavõime ja laaserkiirga koaksialsus on oluline lõigu kvaliteedile. Väike koaksialsus hälvene võib põhjustada mitmekesisi lõikupindade efekte, samal ajal kui tugev hälvene võib põhjustada laaseri otse noorsooga puutumist, mis võib põhjustada noorsoo ülekuumeni või isegi kandemise, mida nimetatakse tavaliselt laaserpea hämingu probleemiks. Selle probleemi lahendamiseks peame tegema mitmeid ettevalmistusi, milles tööriistade valik on kriitiline.

Hämingu protsess

Kui lahendame lazerpea summutamise probleemi, tuleb järgida rangelt määratud summutamise sammujuhendit. Need sammed on seotud mitte ainult seadmete turvallusega, vaid kaotavad otsest mõju lõigu kvaliteedile ja tõhususele. Neid samme kaudu saame tagada, et noozli väljundlohe ja lazerkiirguga säilitatakse koaksialsus ideaalse olekus, mis aitab vältida vajalust kahju tekkimist ja parandab üldist tööeffektiivi.

1. Pärast sisenemist punktsete parameetrite seadistusliidesesse, seadista summutamise võimsus ulatuses 5 kuni 10 watti.

2. Asenda väikese läbimõõduga noozel, mis sobib nii üksik- kui ka kaksilise kihi korral.

3. Võta liiv plokkel ja kleepi see tasapindlikult noozli plaaniliselt, tähelepanu püüdes ka tape suunas. Hiljemate vaatluste ja võrdluste ajal veenduge, et tape suund jääb ühtlaseks.

4. Vajuta kaugjuhil "Loo" nuppu ja vabasta see kiiresti;

5. Tõmmake liimipliiats ära ja vaadake ettevaatlikult sellel olevat märgi, hoides meeles liimipliiats originaalse suunda. Märgis näete ringi, mis on umbkaudu avatu suurusega. Seejärel uurige ettevaatlikult, kas valguspunkt asetseb täpselt nootri ringi keskel.

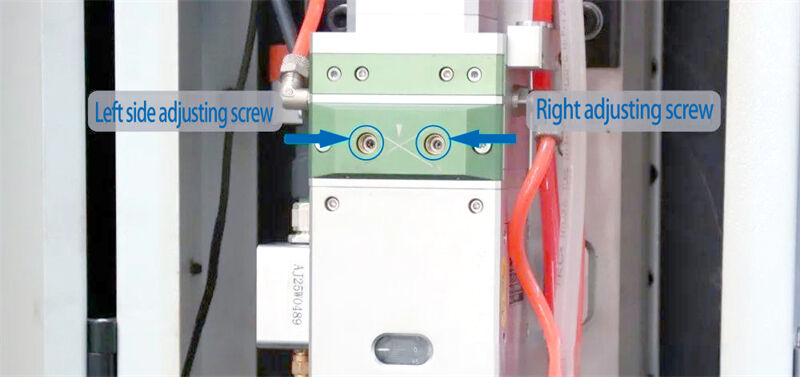

6. Kui teie arvates ei ole valguspunkt täpselt nõudu ringi keskel, saate selleks detailseteks muudatusteks kasutada Alleni vürtsit pöörates vasakul ja paremal olevaid skruusi, kuni valguspunkt liigub puhta ringi keskusesse. Palun märkige, et see protsess võib nõuda mitmeid testimisi ja detailseid korrasid, et tagada punkti positsiooni täpsus.

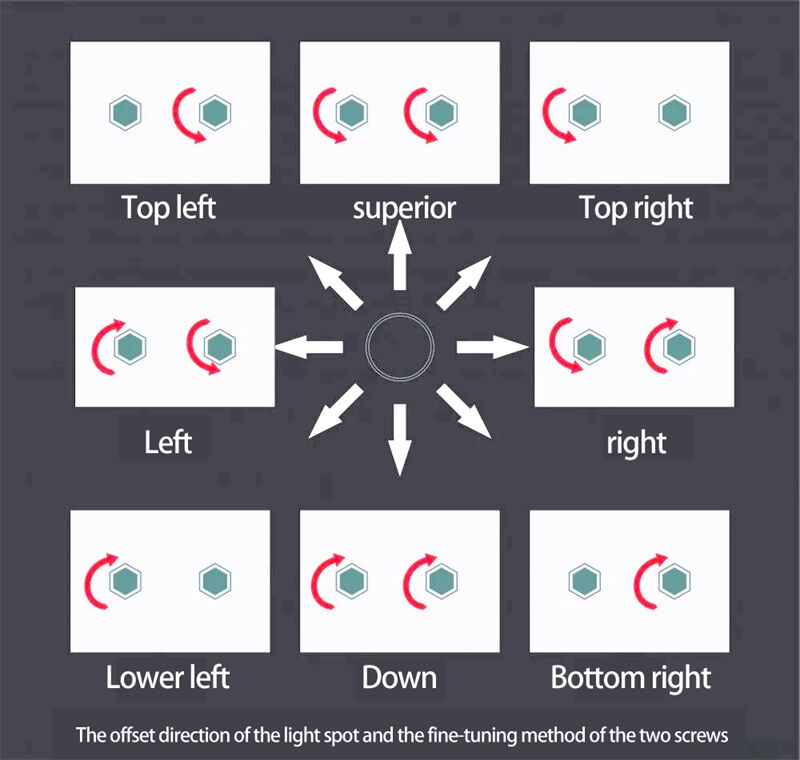

7. Kui valguspunkti positsioon hälveneb ringi keskpunktist, saate seda detailseks korrasaks kasutada Alleni vürtsit. Spetsifiliselt:

a. Kui valguspunkt asub ringi ülemises vasakus nurgas, tuleb parem skruup pöörata vastupäevases suunas tihele seadmiseks.

b. Kui valguspunkt on paremas ülemises nurgas, tuleb vasakut skruu pöörata vastupäeva.

c. Kui valguspunkt on ringi täpselt kohal, pöörake mõlemad skruud vastupäeva, et võrdsustada.

d. Kui valguspunkt on vasakul, pöörake vasaku skruu päripäeva (kitsendades) ja paremat skruu vastupäeva.

e. Kui valguspunkt on paremal, pöörake vasaku skruu vastupäeva (lahutades) ja paremat skruu päripäeva (kitsendades).

f. Kui valguspunkt on täpselt allpool, pöörake mõlemat skruu päripäeva, et kitsendada.

kui valguspunkt asub vasak allpool nurgas, pöörake vasaku skruvi päripäeva liigutades tihtmataks.

kui valguspunkt asub paremas allpool nurgas, pöörake paremat skruvi päripäeva.

Palun järgige ülalmainitud samme ning kohandage sammu kaupa, kuni valguspunkt on täpselt joondatud ringi keskusega. Märkida, et kohandamisprotsessis võib olla vaja mitu testimist, et tagada täpsus.

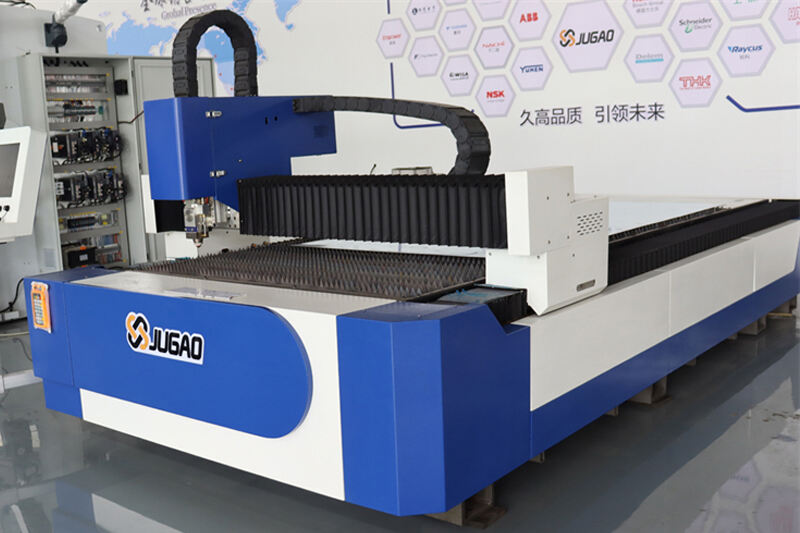

JUGAO CNC MACHINE peamised tooted hõlmavad lazerlõikurite, CNC hüdrauliliste lükkete, lazerliitmismasinate, lõigemasminali ja röhmade kaarutamasminali jne, mis kasutatakse lehtmetallitöötuses, karika-kabinettides, valgustuses, mobiiltelefonides, 3C, köökriistades, duširuumis, autokomplektidest ning metallitööstuses. Tere tulemast küsima online rohkem infot masinate kohta.
