Wenn während der Produktion ein langsamer Druckaufbau in einer Abkantpresse auftritt, überprüfe ich als Erstes das Hydrauliksystem und die Betriebsbedingungen. Dieses Problem verringert die Biegeeffizienz, führt zu instabilen Umformergebnissen und kann in einigen Fällen sogar Maschinenalarme auslösen. In den meisten Fällen ist es nicht auf einen einzelnen Komponentenausfall zurückzuführen, sondern resultiert aus einer Kombination hydraulischer, mechanischer und steuerungstechnischer Faktoren. In dieser Anleitung erläutere ich die häufigsten Ursachen für einen langsamen Druckaufbau in Abkantpressen sowie meine praktischen Diagnosemethoden und Lösungsansätze für reale Werkstatt-Szenarien.

So funktioniert der hydraulische Druck in einer Abkantpresse

Bevor bei einer Abkantpresse eine langsame Druckaufbau-Störung behoben wird, ist es erforderlich, den normalen Betrieb des Drucksystems zu verstehen. Bei einer hydraulischen Abkantpresse fördert die Pumpe Hydrauliköl über Ventile und Leitungen in den Zylinder, und der vom System erzeugte Druck bewegt den Stößel nach unten, um die Biegearbeit auszuführen.

Wenn ein Teil des Systems verstopft, undicht ist, verunreinigt wurde oder Steuerungsverzögerungen aufweist, steigt der Druck langsam an, statt rasch die erforderliche Tonnage zu erreichen. Die genaue Identifizierung der fehlerhaften Komponente ist entscheidend, um das Problem effizient zu lösen.

Häufige Ursachen für einen langsamen Druckaufbau bei Abkantpressen

Mehrere mechanische und hydraulische Störungen können zu einem langsamen Druckaufbau führen. Bei der Diagnose konzentriere ich mich üblicherweise auf die folgenden Aspekte.

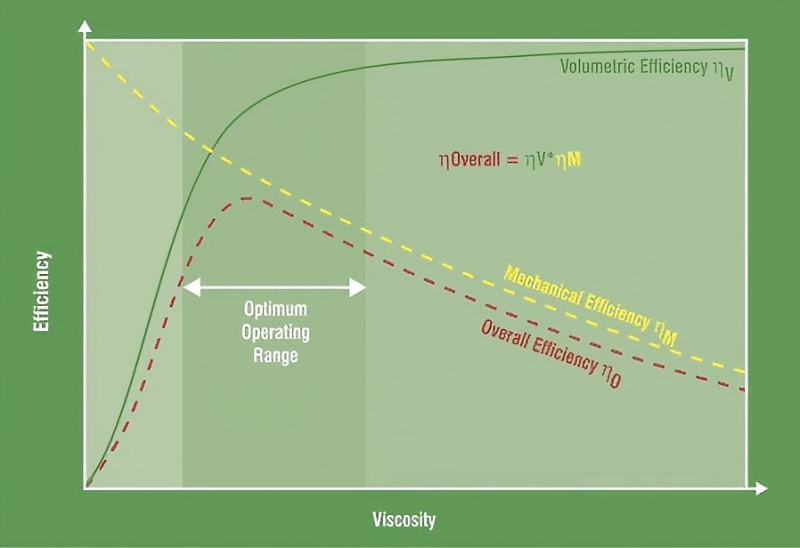

Ungeeignete Viskosität des Hydrauliköls

Die Qualität des Hydrauliköls beeinflusst direkt die Geschwindigkeit der Druckreaktion. Eine falsche Ölviskosität verhindert, dass die Hydraulikpumpe den Druck effizient aufbaut.

Typische Situationen umfassen:

• Zu dickes Öl in Umgebungen mit niedrigen Temperaturen

• Ölverschlechterung durch Überhitzung

• Verwendung von nicht standardisierter Hydraulikflüssigkeit, die nicht den Herstelleranforderungen entspricht

Unter diesen Umständen muss die Pumpe mehr Energie aufwenden, um Öl zu fördern, was zu einer verzögerten Druckaufbauzeit führt. Das Problem lässt sich in der Regel beheben, indem das Öl durch die korrekte Sorte ersetzt und eine angemessene Betriebstemperatur eingehalten wird.

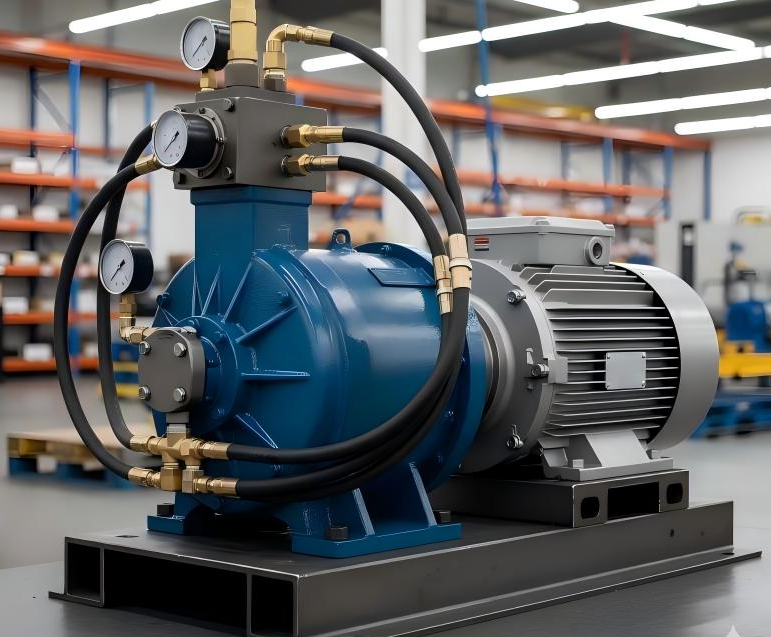

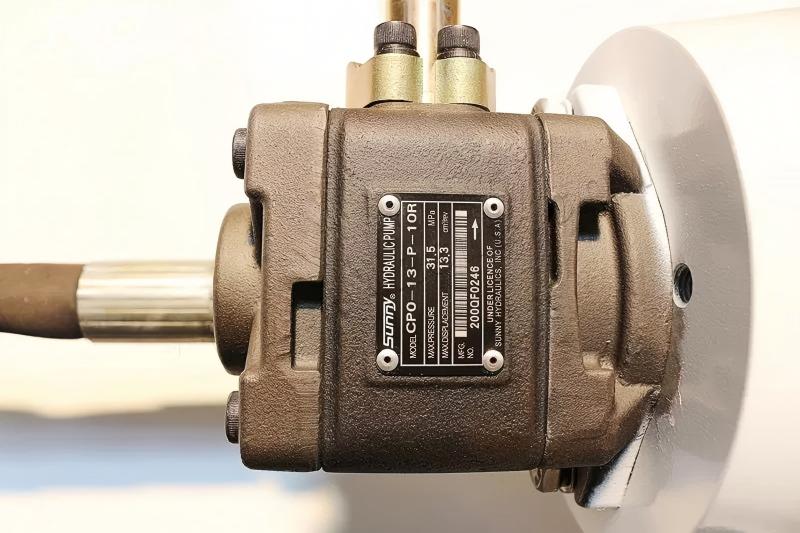

Abgenutzte oder ineffiziente Hydraulikpumpen

Eine abgenutzte Hydraulikpumpe ist eine weitere Hauptursache für einen langsamen Druckaufbau bei Abkantpressen. Im Laufe der Zeit verlieren innere Komponenten wie Zahnräder und Schaufeln ihre Betriebseffizienz.

Typische Symptome sind:

• Langsame Druckreaktion während des Biegens

• Verminderte maximale Tonnage

• Unregelmäßige Geräusche der Pumpe

Wenn ich Verschleiß der Pumpe vermute, prüfe ich den Systemdruck und die Durchflussmenge. Wenn die Pumpe nicht die vorgesehene Leistung erreicht, ist ein Austausch oder eine Überholung erforderlich.

Innere Undichtigkeit in Hydraulikzylindern

Hydraulikzylinder erzeugen die Biegekraft, doch abgenutzte innere Dichtungen führen zu Ölaustritt zwischen den Zylinderkammern.

Dies führt zu:

• Druckverlust während des Betriebs

• Langsamere Druckaufbauzeit

• Instabile Biegekraft

Zur Prüfung einer inneren Undichtigkeit überwache ich in der Regel die Druckstabilität und inspiziere die Dichtungen. Der Austausch abgenutzter Dichtungen stellt in der Regel den normalen Betrieb wieder her.

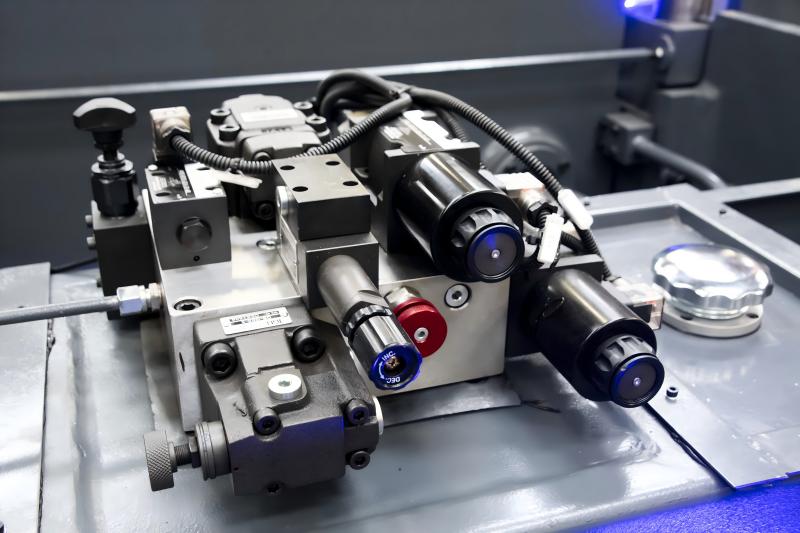

Fehler an hydraulischen Ventilen, die eine verzögerte Druckreaktion verursachen

Hydraulikregelventile steuern den Ölfstrom und den Druck; deren Fehlfunktionen verlangsamen den Druckaufbau.

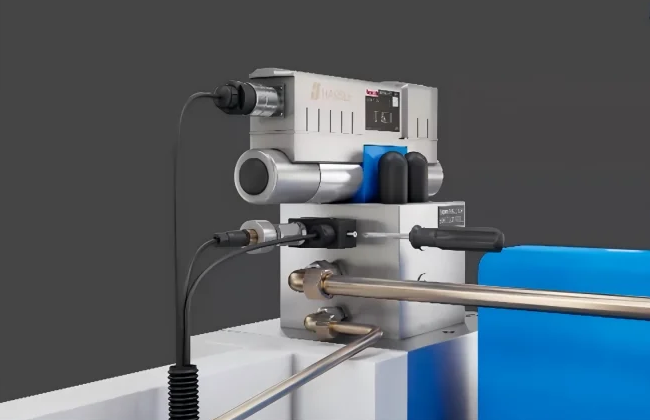

Fehlfunktion von Proportionalventilen oder Druckventilen

Moderne CNC-Abkantpressen sind für eine präzise Druckregelung von Proportionalventilen abhängig. Verunreinigungen oder eine teilweise Verstopfung des Ventils behindern den Ölstrom.

Dies kann zu folgenden Problemen führen:

• Langsame Bewegung des Stößels

• Verzögertes Druckaufbauverhalten

• Inkonsistente Biegekraft

Die Reinigung oder Neukalibrierung des Ventils löst das Problem in der Regel.

Verstopfte Hydraulikfilter

Ein verstopfter Hydraulikfilter begrenzt die Ölzirkulation im System und führt somit zu einem langsamen Druckaufbau.

Anzeichen einer Filterverstopfung sind:

• Hohe Öltemperatur

• Verminderte Systemeffizienz

• Erhöhte Pumpenlast

Die regelmäßige Austausch der Hydraulikfilter ist ein wesentlicher Bestandteil der Wartung von Abkantpressen.

Elektrische und Steuerungssystemprobleme, die den Druck beeinflussen

Bei modernen CNC-Abkantpressen ist die Druckregelung eng mit den elektronischen Systemen verknüpft.

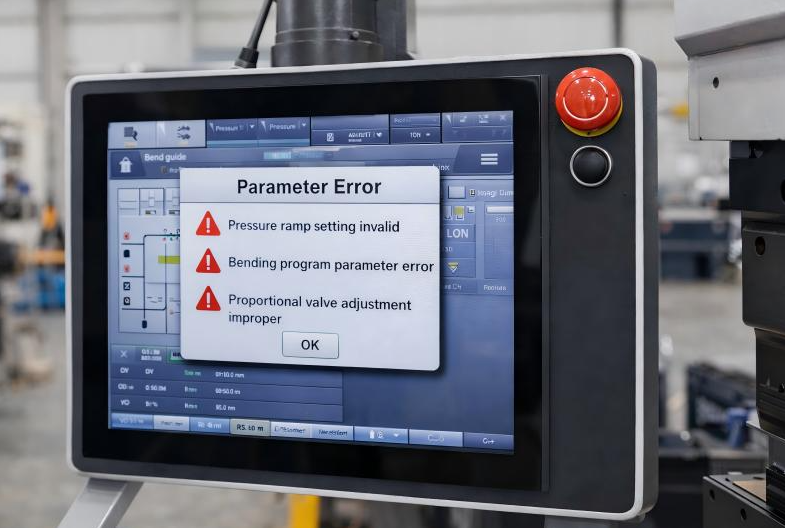

Falsche Druckparametereinstellungen

Manchmal ist ein langsamer Druckaufbau kein mechanischer Fehler, sondern ein Konfigurationsfehler bei den Parametern.

Häufige Fälle umfassen:

• Falsche Druckrampeinstellungen im CNC-Steuergerät

• Falsche Parameter in Biegeprogrammen

• Unzureichende Abstimmung der Proportionalventile

Die Anpassung dieser Parameter über das Steuerungssystem kann das Problem beheben, ohne dass mechanische Reparaturen erforderlich sind.

Ausfall von Sensoren oder Druckaufnehmern

Drucksensoren geben Signale an die Steuerung zurück. Ungenaue oder beschädigte Sensoren führen zu einer fehlerhaften Systemreaktion.

Mögliche Symptome sind:

• Verzögerte Druckreaktion

• Druckschwankungen

• Falsche Tonnagenanzeige

Der Austausch oder die Neukalibrierung des Druckaufnehmers löst dieses Problem in der Regel.

Schritt-für-Schritt-Fehlersuche bei langsamer Druckaufbauzeit

Ich folge einem systematischen Inspektionsprozess, wenn ich mit einer langsamen Druckaufbauzeit bei Abkantpressen zu tun habe.

Schritt 1: Hydrauliköl-Status prüfen

Zunächst überprüfe ich den Ölstand, die Viskosität und den Verschmutzungsgrad. Falls das Öl dunkel, schaumig oder abgebaut ist, stellt ein Ölwechsel die optimale Lösung dar.

Schritt 2: Hydraulikpumpen und Filter inspizieren

Als Nächstes prüfe ich Geräuschentwicklung der Pumpe, Förderstrom und Zustand der Filter. Der Austausch verstopfter Filter sowie die Gewährleistung eines ordnungsgemäßen Pumpenbetriebs sind unerlässlich.

Schritt 3: Ventile und Druckregelkomponenten untersuchen

Nachdem ich den einwandfreien Pumpenbetrieb bestätigt habe, prüfe ich Proportionalventile und Druckregelventile auf Verschmutzung oder Kalibrierungsfehler.

Schritt 4: CNC-Steuerungsparameter bestätigen

Abschließend überprüfe ich die Druckanstiegs-Einstellungen und Maschinenparameter im CNC-Controller. Falsche Einstellungen können die Geschwindigkeit des Druckaufbaus einschränken.

Die Befolgung dieser Schritte hilft mir, die Ursache schnell zu lokalisieren und Ausfallzeiten in der Produktion auf ein Minimum zu beschränken.

Häufig gestellte Fragen

Was ist die häufigste Ursache für einen langsamen Druckaufbau bei Abkantpressen?

In den meisten Fällen sind verunreinigtes Hydrauliköl oder verstopfte Filter die Ursache, da sie den Ölfluss behindern und die Systemeffizienz verringern.

Kann eine abgenutzte Hydraulikpumpe zu einem langsamen Druckaufbau bei einer Abkantpresse führen?

Ja. Eine abgenutzte Hydraulikpumpe kann die erforderliche Fördermenge nicht mehr bereitstellen, was zu einem langsamen Druckanstieg während des Biegevorgangs führt.

Wie lässt sich ein langsamer Druckaufbau bei Abkantpressen im Voraus verhindern?

Regelmäßige präventive Wartung – darunter Ölwechsel, Filterwechsel und Ventilinspektionen – trägt dazu bei, die hydraulische Leistung stabil zu halten.

Haben CNC-Parametereinstellungen Einfluss auf die Geschwindigkeit des Druckaufbaus bei Abkantpressen?

Definitiv. Falsche Einstellungen für den Druckanstieg oder die Tonnage im Steuergerät können die Druckreaktion verzögern, selbst wenn das Hydrauliksystem einwandfrei funktioniert.

Fazit

Wenn eine Abkantpresse einen langsamen Druckaufbau aufweist, liegt die Ursache in der Regel im Hydrauliksystem, den Steuerventilen, der Pumpeneffizienz oder den CNC-Parametereinstellungen. Basierend auf meiner Erfahrung im Betrieb von Abkantpressen ist eine systematische Fehlersuche die effektivste Methode, um Probleme schnell zu identifizieren. Die meisten Druckaufbauprobleme können effizient gelöst werden, indem die Ölqualität überprüft, Pumpen und Filter inspiziert, Ventile verifiziert und die Steuerparameter überprüft werden.

Die Sauberkeit des Hydrauliksystems zu gewährleisten und regelmäßige präventive Wartungsmaßnahmen durchzuführen, verringert das Risiko einer verzögerten Druckreaktion erheblich. Falls Sie weitere Unterstützung bei der Diagnose von Hydraulikstörungen an Ihrer Abkantpresse oder bei der Verbesserung der Maschinenleistung benötigen, steht Ihnen unser technisches Team jederzeit zur Verfügung.
