Fehlerbehebung bei Störungen des Servosystems einer Abkantpresse: Ein umfassender Leitfaden
Umfassende Anleitung
Inhaltsverzeichnis
1. Identifizierung häufiger Störungen im Servosystem der Abkantpresse
1.1 Typische Servo-Alarmmodi bei CNC-Abkantpressen
2. Schrittweiser Diagnoseprozess für Störungen im Servosystem der Abkantpresse
2.1 Überprüfen der Servotreiber-Alarmcodes
2.2 Untersuchung der Verdrahtung und der Anschluss-Schnittstellen des Servomotors
2.3 Überprüfen der Encoder-Rückführsignale
3. Mechanische Ursachen für Störungen im Servosystem der Abkantpresse
3.1 Reibungswiderstand in den linearen Führungsschienen der Rückanschlagvorrichtung
3.2 Fehlausrichtung von Kugelgewindetrieben
4. Fehler bei Servoparametern und Kalibrierungsfehler
4.1 Probleme bei der Einstellung der Servoparameter
4.2 Abweichungen bei der Kalibrierung der Anschlagposition
5. Präventive Strategien zur Minderung von Störungen im Servosystem
5.1 Geplante elektrische Inspektionen
5.2 Schmierung und mechanische Wartung
5.3 Echtzeitüberwachung von Servotemperatur und -last
6. Häufig gestellte Fragen
6.1 Welche sind die häufigsten Ursachen für Störungen im Servosystem einer Abkantpresse?
6.2 Kann mechanischer Widerstand Servoalarme auslösen?
6.3 Was ist der schnellste Weg, eine Störung des Servosystems zu diagnostizieren?
6.4 Wie oft sollte das Servosystem der CNC-Abkantpresse inspiziert werden?
7. Schlussfolgerung
Wenn Bediener von CNC-Abkantpressen der Marke JUGAO auf eine Störung des Servosystems stoßen, kommt die Produktion sofort zum Erliegen, und viele haben Schwierigkeiten, den richtigen Einstiegspunkt für die Fehlersuche zu finden. Aufgrund langjähriger praktischer Erfahrung mit CNC-Abkantpressen gehen die überwiegende Mehrheit der Servoalarmsignale auf einfache Ursachen zurück – beispielsweise Encoderfehler, Verkabelungsprobleme, falsch eingestellte Servoparameter oder zu hoher mechanischer Widerstand. Dieser Leitfaden beschreibt systematisch Schritt für Schritt, wie Störungen im Servosystem einer Abkantpresse diagnostiziert und behoben werden können, sodass die Maschine schnell wieder betriebsbereit ist – unter Erhaltung präziser Positionierung und stabiler Drehzahlregelung des Servomotors.
Häufige Störungen im Servosystem von Abkantpressen identifizieren
Bevor irgendwelche Reparaturen versucht werden, ist der erste entscheidende Schritt die genaue Identifizierung der spezifischen Art der Servostörung, die auf dem CNC-Steuergerät angezeigt wird. Moderne Abkantpressen verwenden überwiegend Servomotoren für zwei zentrale Funktionen: den Antrieb des Hinteranschlagssystems und die hydraulische Synchronsteuerung.
Typische Servoalarm-Modi bei CNC-Abkantpressen
Zu den häufigsten Servoalarmsignalen im Zusammenhang mit Störungen am Abkantpressensystem zählen:
• Servo-Überlastalarme
• Encoder-Kommunikationsstörungen
• Positionsabweichungsalarms
• Überhitzung des Servotreibers
• Überstromschutz des Servomotors
Jeder Alarmtyp weist auf eine spezifische zugrundeliegende Ursache hin. Die Interpretation der auf gängigen Steuergeräten (einschließlich Delem-, ESA- und Cybelec-Systemen) angezeigten Alarmcodes ist entscheidend, um den Fehlersuchprozess zu beschleunigen und unnötige Prüfungen zu vermeiden.
Schrittweiser Diagnoseprozess für Servosystemstörungen an Abkantpressen
Die Fehlerbehebung bei Servosystemen erfordert eine strukturierte Vorgehensweise, um unnötigen Austausch von Komponenten zu vermeiden und die Ausfallzeiten zu minimieren. Der folgende schrittweise Prozess gewährleistet eine logische und effiziente Diagnose.
2.1 Überprüfen der Servotreiber-Alarmcodes
Der erste Schritt besteht darin, die auf dem Bedienfeld des Servoantriebs sowie auf dem CNC-Controller angezeigten Alarmmeldungen zu überprüfen. Die meisten Servoantriebe verfügen über detaillierte Diagnosecodes, die wichtige Hinweise auf die Störungsursache liefern. Es ist unbedingt erforderlich, drei wesentliche Informationen zu dokumentieren:
• Die genaue Alarmcodenummer
• Den Betriebszustand der Maschine zum Zeitpunkt der Alarmauslösung (z. B. im Leerlauf, beim Biegen, bei der Justierung des Rückanschlags)
• Die betroffene Achse (z. B. X-Achse Rückanschlag, R-Achse Höhenverstellung)
Diese Dokumentation ermöglicht es sofort, zu bestimmen, ob die Störung auf elektrische Probleme, mechanische Mängel oder falsche Parameterkonfigurationen zurückzuführen ist.

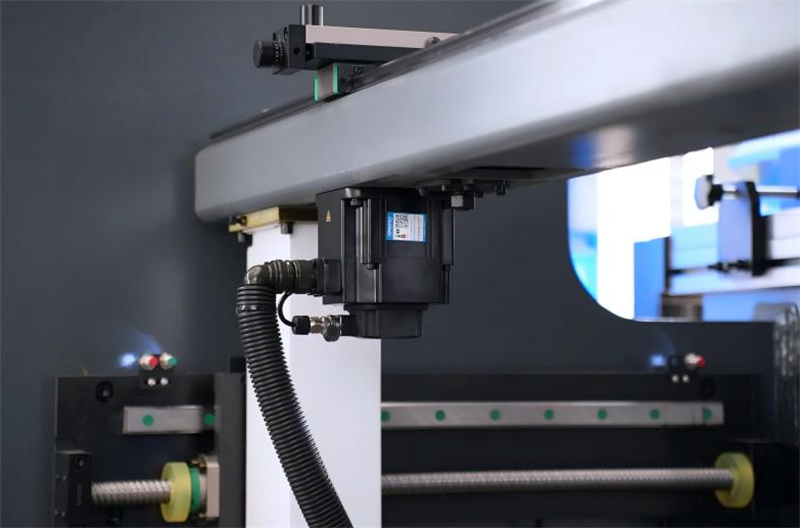

2.2 Untersuchung der Verdrahtung und der Anschluss-Schnittstellen des Servomotors
Lockere oder beschädigte Kabelverbindungen gehören zu den häufigsten Ursachen für Störungen im Servosystem einer Abkantpresse. Eine gründliche Inspektion sollte sich auf Folgendes konzentrieren:
• Stromkabel des Servomotors
• Encoder-Rückführkabel
• Anschlussklemmen im elektrischen Schaltschrank
Eine kontinuierliche Maschinenvibration während des Langzeitbetriebs kann Steckverbindungen und Klemmen allmählich lockern. Oft lässt sich eine intermittierende Servostörung, die sich sonst nur schwer lokalisieren lässt, bereits durch das Nachziehen lockerer Verbindungen und den Austausch ausgefranster oder beschädigter Kabel beheben.

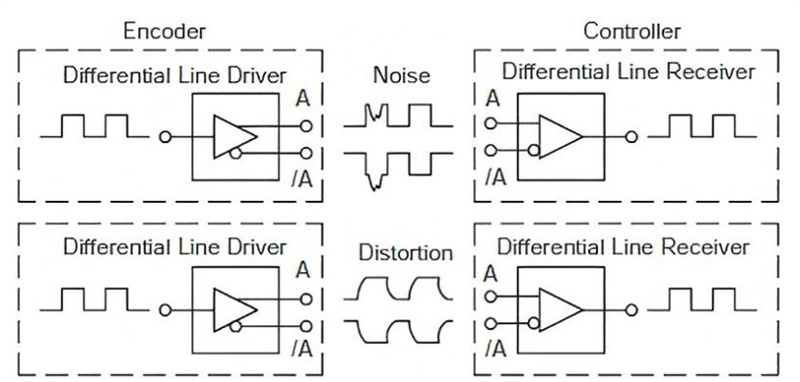

2.3 Überprüfen der Encoder-Rückführsignale
Servomotoren sind auf präzise Encoder-Rückmeldesignale angewiesen, um die hohe Positioniergenauigkeit zu gewährleisten, die für Abkantpressen-Betriebsabläufe erforderlich ist. Instabile Encoder-Signale führen zu einer Reihe von Fehlfunktionen, darunter:
• Positionsabweichungsalarms
• Achs-Synchronisationsfehler
• Plötzliche, ungeplante Abschaltungen des Servomotors
Um Encoder-Probleme zu diagnostizieren, überprüfen Sie alle Encoder-Verbindungen auf Festigkeit und kontrollieren Sie die Kabel auf Ölkontamination, Abrieb oder andere mechanische Beschädigungen. Falls die Sichtprüfung keine Hinweise liefert, nutzen Sie das integrierte Diagnosemenü des Servoantriebs, um einen Signaltest durchzuführen und die Funktionsfähigkeit des Encoders zu verifizieren.
Mechanische Ursachen für Störungen im Servosystem der Abkantpresse
Nicht alle Störungen im Servosystem sind elektrischer Natur – eine übermäßige mechanische Widerstandskraft ist eine häufige und oft übersehene Ursache für Servoalarme. Die Behebung mechanischer Probleme ist entscheidend, um den normalen Servobetrieb wiederherzustellen und wiederkehrende Fehler zu vermeiden.

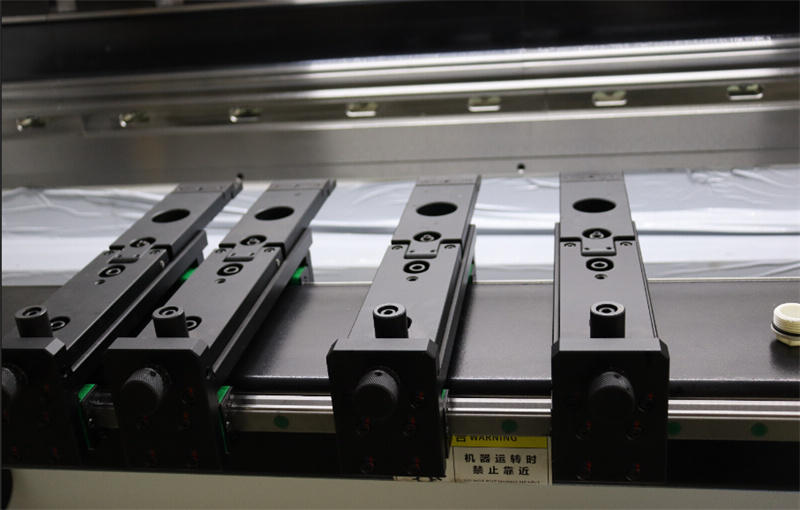

3.1 Reibungswiderstand in den linearen Führungsschienen der Rückanschlagvorrichtung
Die linearen Führungsschienen des Rückstellsystems neigen dazu, während des täglichen Betriebs Staub, Metallspäne und andere Verunreinigungen anzusammeln; eine unzureichende Schmierung verschärft dieses Problem. Wenn sich Widerstand aufbaut, muss der Servomotor zusätzliche Kraft aufwenden, um die Rückstellachse zu bewegen, was häufig folgende Symptome auslöst:
• Servo-Überlastalarme
• Ungewöhnliche Überhitzung des Servomotors
• Verzögerte Positioniergeschwindigkeit des Rückstellsystems
Eine gründliche Reinigung der Führungsschienen zur vollständigen Entfernung aller Verunreinigungen sowie das Auftragen des vom Hersteller empfohlenen Schmierstoffs auf Kugelgewindetriebe und Führungsschienenkomponenten reduzieren die Reibungswiderstände drastisch und stellen den normalen Betriebszustand des Servosystems wieder her.

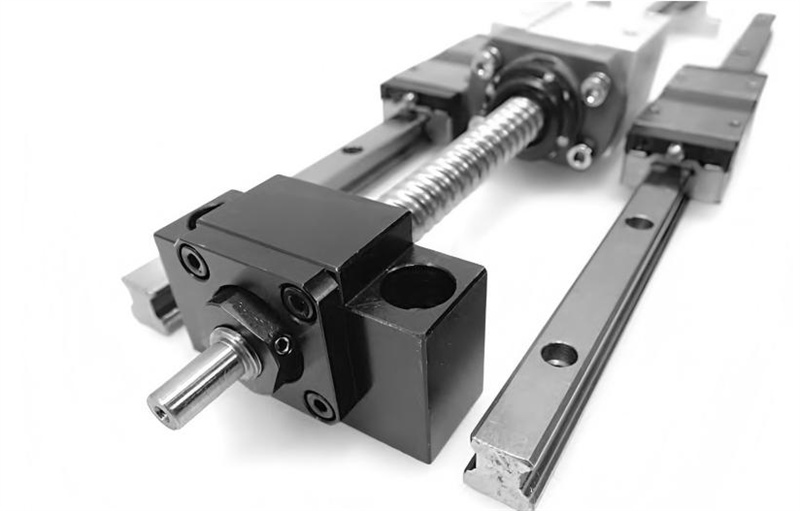

3.2 Fehlausrichtung von Kugelgewindetrieben
Eine unsachgemäße Montage während der Maschineneinrichtung oder Verschleiß durch langzeitige Nutzung können zu einer Fehlausrichtung des Kugelgewindetriebs führen – eine weitere wesentliche Ursache für mechanischen Widerstand. Um diesen Fehler zu diagnostizieren, prüfen Sie folgende Schlüsselkomponenten:
• Die Geradheit des Kugelgewindetriebs selbst
• Die Ausrichtung der Kupplung, die den Servomotor mit dem Kugelgewindetrieb verbindet
• Den Verschleißgrad der Lager an beiden Enden des Kugelgewindetriebs
Die Korrektur einer Fehlausrichtung des Kugelgewindetriebs sowie der Austausch verschlissener Lager beseitigen eine übermäßige Belastung des Servomotors, verhindern Überlastungsalarmsignale und verlängern die Lebensdauer des Motors.
Fehler bei Servoparametern und Kalibrierungsfehler
Falsche Konfigurationen der Servoparameter sind eine Hauptursache für Fehlfunktionen des Servosystems einer Abkantpresse, insbesondere nach einer Maschinenwartung, einem Komponentenaustausch oder einem Update der CNC-Software. Selbst geringfügige Abweichungen von den empfohlenen Parametern können das gesamte Servosystem stören.
4.1 Probleme bei der Einstellung der Servoparameter
Falsch konfigurierte Parameter im Zusammenhang mit Beschleunigung, Geschwindigkeitsbegrenzungen oder Positions-Toleranzen lösen unverzüglich Servoalarme aus und behindern den Maschinenbetrieb. Zu überprüfende und neu zu kalibrierende Schlüsselparameter umfassen:
• Servoverstärkungsparameter
• Beschleunigungs- und Verzögerungseinstellungen
• Schwellenwerte für Positionsabweichungstoleranzen
Alle Parameter müssen exakt auf die vom Hersteller der Abkantpresse empfohlenen Werte eingestellt werden, um einen störungsfreien Betrieb des Servosystems sicherzustellen.
4.2 Abweichungen bei der Kalibrierung der Anschlagposition
Wenn der Referenzpunkt der Position der Anschlagvorrichtung aufgrund mechanischer Bewegung oder elektrischer Störungen ungenau wird, erkennt die CNC-Steuerung eine abnormale Positionsabweichung und löst einen Alarm aus. Um dieses Problem zu beheben, führen Sie einen vollständigen Kalibrierungsprozess durch, der Folgendes umfasst:
• Kalibrierung der Achsen-Referenzfahrt (Homing), um den Nullpunkt zurückzusetzen
• Eine vollständige Zurücksetzung des Positionsreferenzpunkts der Anschlagvorrichtung
• Überprüfung der Positionsgenauigkeit mithilfe präziser Messwerkzeuge
Eine ordnungsgemäße Kalibrierung stellt sicher, dass das Servosystem innerhalb der vom Hersteller spezifizierten Toleranzgrenzen arbeitet und somit falsche Alarme aufgrund von Positionsabweichungen vermeidet.
Präventive Strategien zur Minimierung von Servosystem-Störungen
Die Verhinderung von Störungen im Servosystem einer Abkantpresse ist weitaus effizienter und kostengünstiger als deren Behebung während ungeplanter Produktionsausfälle. Die Implementierung eines proaktiven präventiven Wartungsprogramms ist der beste Weg, um langfristige Stabilität des Servosystems sicherzustellen.
5.1 Geplante elektrische Inspektionen
Regelmäßige Inspektionen des elektrischen Schaltschranks und der elektrischen Komponenten des Servosystems sind unerlässlich. Achten Sie dabei besonders auf:
• Eine ungehinderte und wirksame Kühlung des Servoantriebs
• Saubere Lüftungsfilter, um Staubansammlungen zu vermeiden
• Sichere, feste Verbindungen aller elektrischen Klemmen und Kabel
Staubansammlungen im Schaltschrank können Überhitzung und Kommunikationsinstabilität verursachen, was zu vorübergehenden oder anhaltenden Servostörungen führt. Wöchentliche Sichtkontrollen und monatliche gründliche Reinigungen werden empfohlen.
5.2 Schmierung und mechanische Wartung
Eine ordnungsgemäße Schmierung aller beweglichen mechanischen Komponenten verringert die Belastung des Servomotors erheblich und verhindert übermäßigen Verschleiß. Zu den zentralen Wartungsaufgaben gehören:
• Regelmäßige Reinigung der Kugelgewindetriebe zur Entfernung von Fremdkörpern
• Geplante Schmierung der Linearführungen mit dem geeigneten Schmierstoff
• Sofortige Entfernung von Metallspänen und Fremdkörpern von allen beweglichen Teilen des Anschlagsystems und des Biegesystems
Diese regelmäßige Wartung beseitigt unnötige mechanische Belastung des Servosystems und verringert das Risiko von Überlastungs- und Überhitzungsalarms.
5.3 Echtzeitüberwachung von Servotemperatur und -last
Nahezu alle modernen CNC-Abkantpresse-Steuerungen bieten eine Echtzeitüberwachungsfunktion für die Temperatur und Lastniveaus des Servomotors. Bediener und Wartungsteams sollten diese Kennwerte regelmäßig überprüfen; jeder ungewöhnliche, plötzliche Anstieg der Temperatur oder Last weist auf ein zugrundeliegendes Problem hin (z. B. mechanischer Widerstand, Kabeldefekte).
Die sofortige Untersuchung und Behebung dieser Warnsignale verhindert, dass sich kleinere Probleme zu schwerwiegenden Fehlfunktionen des Servosystems und ungeplanten Produktionsausfällen entwickeln.
Häufig gestellte Fragen
6.1 Welche sind die häufigsten Ursachen für Störungen im Servosystem einer Abkantpresse?
Basierend auf praktischer Branchenerfahrung sind die drei häufigsten Ursachen lose Encoder-Rückmeldungskabel, unzureichende Schmierung der mechanischen Komponenten der Rückanschlagvorrichtung sowie falsche Konfigurationen der Servoparameter. Diese drei Ursachen sind für den Großteil der Servoalarms im täglichen Betrieb verantwortlich.
6.2 Kann mechanischer Widerstand Servoalarme auslösen?
Ja, mechanischer Widerstand ist ein wesentlicher Auslöser für Servoalarme. Wenn Kugelgewindetriebe, lineare Führungsschienen oder andere bewegliche Komponenten verschmutzt, falsch ausgerichtet oder abgenutzt sind, muss der Servomotor unter übermäßig hoher Last arbeiten. Diese zusätzliche Last löst unmittelbar Servo-Überlastalarme aus und kann zudem sekundäre Probleme wie Motorenerwärmung verursachen.
6.3 Was ist der schnellste Weg, eine Störung des Servosystems zu diagnostizieren?
Beginnen Sie damit, den Alarmcode des Servoantriebs aufzuzeichnen und zu interpretieren – dies ist der wichtigste Schritt, um die Fehlerursache einzugrenzen. Prüfen Sie anschließend sämtliche Verkabelungen und Encoderanschlüsse auf Lockerung oder Beschädigung und überprüfen Sie die betroffene Achse auf übermäßigen mechanischen Widerstand. Nehmen Sie erst dann Servoparameter-Anpassungen vor, nachdem elektrische und mechanische Ursachen ausgeschlossen wurden, um unnötige Parameteränderungen zu vermeiden.
6.4 Wie oft sollte das Servosystem der CNC-Abkantpresse inspiziert werden?
Für reguläre Produktionsumgebungen wird eine grundlegende Sichtprüfung des Servosystems (einschließlich Verkabelung, Anschlüsse und Sauberkeit mechanischer Komponenten) wöchentlich empfohlen. Eine umfassendere präventive Wartungsprüfung – einschließlich Schmierung, Prüfung der Encoder-Signale, Überprüfung der Parameter und Kalibrierung von Temperatur-/Lastsensoren – sollte monatlich durchgeführt werden.
Fazit
Fehlfunktionen des Servosystems einer Abkantpresse können Produktionspläne stören und die Präzision von Metallbiegevorgängen beeinträchtigen; die überwiegende Mehrheit dieser Probleme lässt sich jedoch schnell und effektiv mithilfe eines strukturierten, schrittweisen Fehlersuchansatzes beheben. Indem zunächst die Servoalarmcodes interpretiert, anschließend Verkabelung und Encoder-Rückmeldesignale geprüft, übermäßiger mechanischer Widerstand eliminiert und die Servoparameterkonfigurationen verifiziert werden, können Bediener und Wartungsteams die meisten Störungen präzise identifizieren und mit einem minimalen Ausfallzeitraum beheben.
Proaktive, regelmäßige präventive Wartung ist die Grundlage für langfristige Stabilität und Zuverlässigkeit von Servosystemen. Durch die Einhaltung geplanter elektrischer Inspektionen, einer konsistenten mechanischen Schmierung und Wartung sowie der Echtzeitüberwachung von Servotemperatur und -last können Unternehmen die Häufigkeit von Servostörungen drastisch reduzieren und den Betrieb ihrer JUGAO-Abkantpressen störungsfrei aufrechterhalten. Bei anhaltenden oder komplexen Problemen mit dem Servosystem, die sich nicht durch einfache Fehlersuche beheben lassen, wird empfohlen, ein professionelles technisches Support-Team hinzuzuziehen, um eine genaue Diagnose und wirksame Behebung sicherzustellen, wodurch Produktionsausfälle minimiert und die langfristige Leistungsfähigkeit der Maschine geschützt wird.
