Störungen im Niederdruckbereich einer Abkantpresse zeigen sich typischerweise darin, dass die Maschine ihre angegebene Tonnage nicht erreicht, ungleichmäßige Biegungen erzeugt oder sich der Stößel unter Lastbedingungen nur langsam bewegt. In der praktischen Werkstattpraxis handelt es sich hierbei um ein häufig auftretendes Problem, das jedoch selten den Austausch größerer Komponenten erfordert, sofern eine genaue Diagnose gestellt wird. Dieser Leitfaden beschreibt schrittweise, wie die Ursachen für den Niederdruck identifiziert, die hydraulischen und elektrischen Systeme ordnungsgemäß geprüft und praktische, sichere sowie effiziente Lösungen zur Wiederherstellung der vollen Druckleistung der Abkantpresse umgesetzt werden können.

Symptome von Niederdruckproblemen an einer Abkantpresse erkennen

Bevor mit Reparaturarbeiten begonnen wird, ist es unbedingt erforderlich, die spezifischen Symptome eines niedrigen Drucks genau zu identifizieren, da diese je nach Maschinenkonfiguration variieren können.

Unzureichende Biegekraft unter Last

Ein Hydrauliksystem, das nicht in der Lage ist, ausreichend Druck aufzubauen, verhindert, dass die Abkantpresse während des Biegeprozesses ihre volle Tonnage erreicht; dies führt häufig zu folgenden Problemen:

• Biegewinkel, die von den programmierten Spezifikationen abweichen

• Unvollständige Umformung des Werkstückmaterials

• Unnötige Versuche des Maschinenbedieners zur Überkompensation

Langsame Bewegung des Stößels während des Pressvorgangs

Eine übermäßige Verlangsamung des Stößels während der Pressphase ist ein typisches Anzeichen für interne Hydrauliklecks oder eine unzureichende Pumpenleistung – ein Symptom, das insbesondere bei älteren hydraulischen Abkantpressen häufig auftritt.

Druckanzeige am Manometer unterhalb des eingestellten Wertes

Bei CNC-Abkantpressen ist ein direkter Vergleich zwischen der tatsächlichen Anzeige des Druckmanometers und dem voreingestellten Wert im Steuergerät eine kritische erste Prüfung. Eine deutliche Abweichung zwischen diesen beiden Werten ist einer der wichtigsten Hinweise auf ein Problem mit niedrigem Druck.

Schrittweise Inspektion des Hydrauliksystems

Der überwiegende Teil der Probleme mit niedrigem Druck geht auf Fehler innerhalb des Hydrauliksystems zurück; daher wird eine strukturierte, komponentenweise Inspektion zur genauen Diagnose empfohlen.

Schritt 1: Hydraulikölstand und -qualität prüfen

Ein zu niedriger Hydraulikölstand ist die einfachste und am häufigsten übersehene Ursache für niedrigen Druck. Zu den wichtigsten Prüfpunkten gehören:

• Der Ölstand im Hydrauliktank

• Die Farbe des Öls (dunkles oder milchiges Öl weist auf Kontamination hin)

• Das Vorhandensein von Luftblasen im Öl

Ein niedriger Ölstand kann dazu führen, dass die Hydraulikpumpe Luft ansaugt, was zu einem instabilen Systemdruck führt. Falls der Stand unzureichend ist, füllen Sie den Tank mit der vom Gerätehersteller spezifizierten Hydraulikölsorte wieder auf.

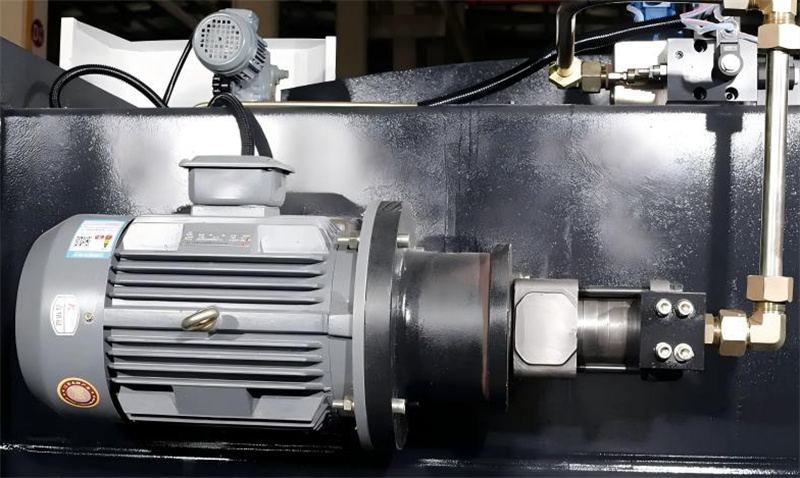

Schritt 2: Leistung der Hydraulikpumpe bewerten

Falls der Hydraulikölstand normal ist, ist der nächste Schritt, die Funktionalität der Hydraulikpumpe zu prüfen. Typische Anzeichen einer verschlissenen Pumpe sind:

• Ungewöhnliche oder abnorme Betriebsgeräusche

• Übermäßige Wärmeentwicklung während des Betriebs

• Ein Druckabfall im System unter Last

Verschleiße interner Pumpenkomponenten können die Ölfördermenge verringern und dadurch direkt Druckprobleme verursachen. In einigen Fällen ist ein professioneller Durchflusstest erforderlich, um den Zustand der Pumpe genau einzuschätzen.

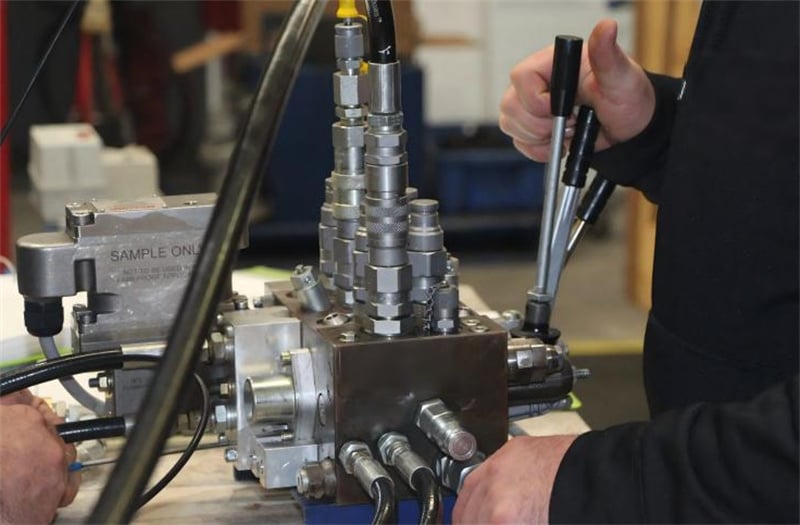

Schritt 3: Hydraulikventile und Einstellung des Sicherheitsventils prüfen

Das Druckbegrenzungsventil ist die primäre Komponente zur Steuerung des maximalen Drucks im Hydrauliksystem. Ein falsch eingestelltes oder festgeklemmtes, geöffnetes Druckbegrenzungsventil verhindert, dass die Maschine den vollen Betriebsdruck aufbaut.

Zu den Standardinspektions- und Wartungsmaßnahmen gehören:

• Überprüfen, ob die Einstellung des Druckbegrenzungsventils mit den Nenndruckangaben der Maschine übereinstimmt

• Prüfen auf Ventilverstopfungen durch Verunreinigungen im Hydrauliköl

• Reinigen oder neu kalibrieren des Ventils bei Bedarf

Eine falsche Einstellung des Druckbegrenzungsventils gehört zu den häufigsten Ursachen für Hydraulikdruckstörungen bei Abkantpressen.

Erkennen von inneren Leckagen in Hydraulikzylindern

Innere Leckagen in den Haupt-Hydraulikzylindern können die Druckeffizienz des Abkantpressensystems drastisch verringern; die Identifizierung von Verschleiß an den Dichtungen ist zentral für die Diagnose dieses Problems.

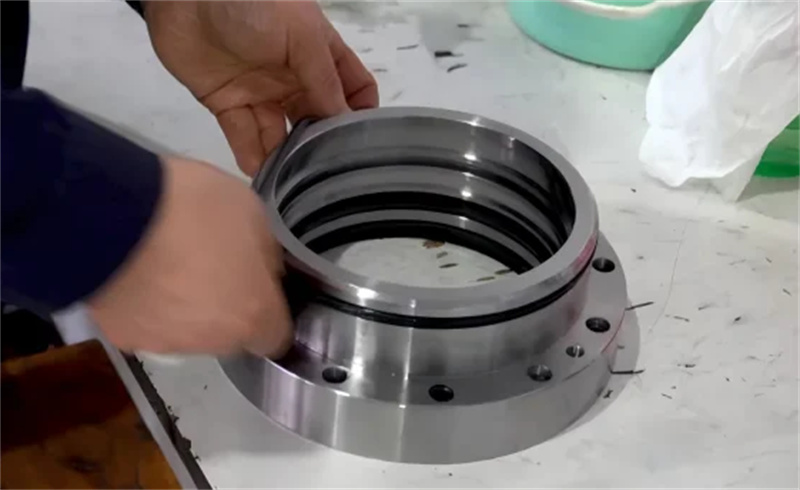

Identifizieren abgenutzter Zylinderdichtungen

Abgenutzte oder beschädigte Dichtungen ermöglichen es dem Hydrauliköl, intern zu umgehen; typische Symptome sind:

• Abweichung des Kolbens bei Druckhaltung durch das System

• Ein plötzlicher Druckabfall nach Erreichen des Maximalwerts durch das System

Falls ein Versagen der Dichtungen vermutet wird, sollte ein Druckhalte-Test durchgeführt werden. Der Austausch abgenutzter Dichtungen ist eine einfache Lösung, die in der Regel die volle Druckleistung des Systems wiederherstellt.

Elektrische und Steuerungssystem-Faktoren bei CNC-Abkantpressen

Niedrigdruckprobleme bei CNC-Abkantpressen werden nicht ausschließlich durch hydraulische Fehler verursacht; Fehler im elektrischen Steuerungssystem können ebenfalls die Druckleistung des Systems einschränken.

Fehlfunktionen von Drucksensoren oder -wandlern

Moderne CNC-Abkantpressen sind stark auf Drucksensoren angewiesen, um Echtzeit-Rückmeldungen zu liefern. Ein ungenaues Sensorsignal kann zu folgenden Problemen führen:

• Die CNC-Steuerung begrenzt automatisch die Druckleistung zum Schutz des Systems

• Die Anzeige von Alarmfehlern auf dem Bedienfeld

• Schwankungen der angezeigten Druckwerte

Um dies zu diagnostizieren, überprüfen Sie die Kalibrierung des Sensors und inspizieren Sie die Verdrahtungsanschlüsse im elektrischen Schaltschrank.

Stromversorgungsprobleme bei Servoantrieben oder Motoren

Bei servohydraulischen Abkantpressen kann eine unzureichende Leistungsabgabe des Servomotors direkt zu einem Druckabfall im System führen. Zu den wichtigsten Prüfpunkten gehören:

• Der Betriebsstrom des Servomotors

• Die Kalibrierungsparameter des Servoantriebs

• Die Stabilität der elektrischen Stromversorgung des Systems

In einigen Fällen liegt die Ursache nicht in mechanischem Verschleiß, sondern vielmehr in Schwankungen der externen elektrischen Stromversorgung.

Präventive Wartung zur Vermeidung von Druckmangel-Problemen

Praktische Erfahrung hat gezeigt, dass regelmäßige, geplante präventive Wartung das Auftreten von Druckmangel-Problemen bei Abkantpressen deutlich reduzieren kann.

Regelmäßiger Austausch der Hydraulikfilter

Verstopfte Hydraulikfilter behindern den Ölstrom und verringern die Pumpeneffizienz. Der Austausch der Filter gemäß dem vom Hersteller empfohlenen Zeitplan verhindert die Ansammlung von Verunreinigungen im Hydrauliksystem.

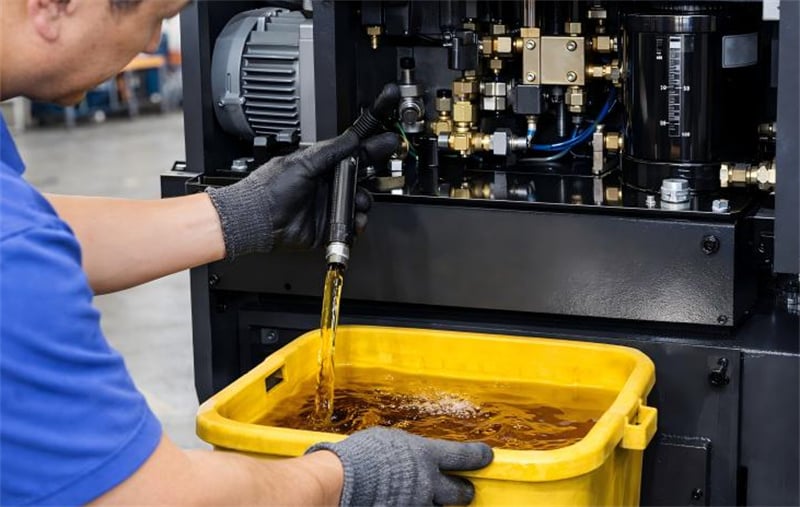

Geplante Wechsel der Hydraulikflüssigkeit und Systemreinigung

Verunreinigte Hydraulikflüssigkeit verursacht im Laufe der Zeit schrittweise Schäden an Ventilen und Dichtungen. Die Aufrechterhaltung einer sauberen Hydraulikflüssigkeit gewährleistet eine stabile Druckabgabe und verlängert die Lebensdauer aller hydraulischen Komponenten.

Regelmäßige Inspektion von Dichtungen und JUGAO

Kleine äußere Leckagen an Dichtungen oder JUGAO sind oft frühe Anzeichen für inneren Verschleiß. Der Austausch beschädigter Dichtungen und JUGAO beim ersten Anzeichen einer Leckage verhindert schwerwiegendere Ausfälle des Hydrauliksystems.

Häufig gestellte Fragen

Was ist die häufigste Ursache für niedrigen Druck bei einer Abkantpresse?

In der praktischen Anwendung sind dies am häufigsten ein zu niedriger Hydraulikölstand, verunreinigtes Hydrauliköl oder falsche Einstellungen der Sicherheitsventil-Kalibrierung.

Kann ich das Sicherheitsventil selbst justieren, um den Niederdruck zu beheben?

Ja, eine manuelle Einstellung ist möglich, muss jedoch sorgfältig und strikt gemäß den vom Hersteller angegebenen Druckspezifikationen der Maschine durchgeführt werden. Eine unsachgemäße Einstellung kann schwere Schäden am gesamten Hydrauliksystem verursachen.

Woran erkenne ich, ob eine Hydraulikpumpe verschlissen ist?

Wichtige Warnsignale sind ungewöhnliche Betriebsgeräusche, übermäßiges Erhitzen sowie die Unfähigkeit, unter Last einen stabilen Druck aufrechtzuerhalten. Ein professioneller Durchflusstest ist die genaueste Methode, um den Verschleißzustand der Pumpe zu bestätigen.

Können elektrische Probleme zu niedrigem Druck bei CNC-Abkantpressen führen?

Absolut. Defekte Drucksensoren, beschädigte Kabelverbindungen sowie Fehlfunktionen im Servoantriebssystem können alle Druckbegrenzungen bei CNC-Abkantpressen auslösen.

Fazit

Niedriger Druck bei Abkantpressen kann sich gravierend auf die Biegegenauigkeit, die Produktionseffizienz und sogar auf die Betriebssicherheit der Maschine auswirken. Durch die Anwendung eines strukturierten Fehlersuchprozesses – einschließlich der Überprüfung des Hydrauliköls, der Inspektion der Pumpe, der Verifizierung der Ventileinstellungen, der Prüfung der Zylinderdichtungen sowie der Überprüfung der elektrischen Steuerungssysteme – lässt sich die Ursache des Problems jedoch schnell identifizieren und beheben.

Bei dem täglichen Betrieb und der Wartung von Abkantpressen hat sich gezeigt, dass die überwiegende Mehrheit der Niederdruckprobleme durch eine ordnungsgemäße regelmäßige Wartung und wiederkehrende Inspektionen vermeidbar ist. Falls Sie technische Unterstützung, Kalibrierungsanleitungen oder professionelle Beratung zur Wartung hydraulischer Systeme benötigen, steht Ihnen unser Team stets zur Verfügung, um die volle Leistungsfähigkeit Ihrer Abkantpresse wiederherzustellen und einen zuverlässigen, langfristigen Betrieb sicherzustellen.
