آلة ثني الملف

آلة ثني الملامح هي معدات معالجة عالية الكفاءة مصممة خصيصًا لثني مواد الصلب ذات الأشكال غير المنتظمة مثل حديد الزاوية وحديد القناة والعوارض على شكل حرف I والصلب المسطح والصلب المربع والصلب الدائري. ويمكنها إنجاز عمليتي التدحرج والتصويب في عملية تغذية واحدة.

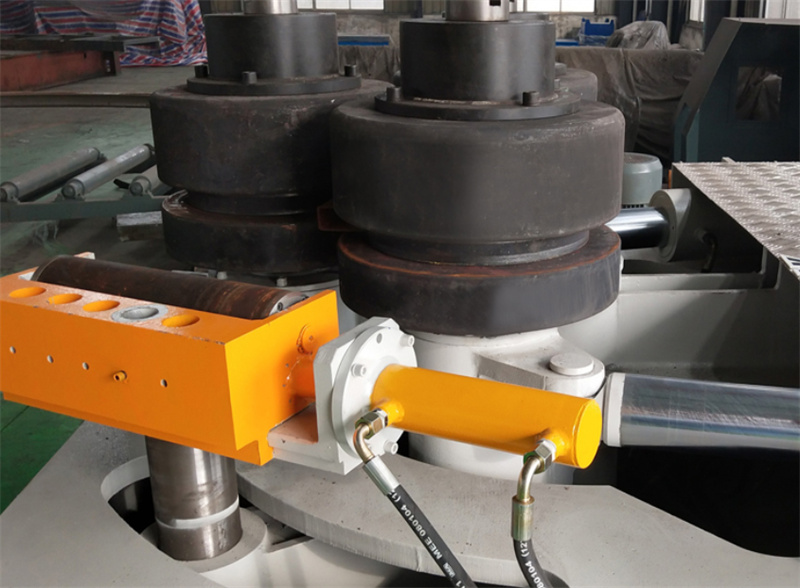

ماكينة ثني الملامح ذات الأسطوانات الثلاثة الخاصة بشركتنا مُصمَّمة ومصنوعة باستخدام تكنولوجيا أجنبية متقدمة. وتتكوَّن أساسًا من قاعدة، وأسطوانات جانبية، وأسطوانات داعمة، ونظام نقل الحركة، ونظام كهربائي، ونظام هيدروليكي، وقوالب. وماكينة ثني الملامح ذات الأسطوانات الثلاثة تمتلك وظيفة التثبيت المبدئي. وجميع الأسطوانات العاملة الثلاثة هي أسطوانات رئيسية لنقل الحركة، وتُدار بواسطة محركات هيدروليكية وتروس. والأسطوانات السفلية الاثنتان تُداران هيدروليكيًّا، ويمكنهما التحرُّك في قوس حول مركز دوران ثابت. أما الأسطوانات الداعمة وأسطوانات التوجيه للتصويب فهي موجودة على جانبي الأسطوانات العاملة، ما يساعد في ضمان جودة عملية الثني للملامح ذات المقاطع العرضية غير المتناظرة (مثل حديد الزاوية).

تتمتَّع أسطوانة التصويب في ماكينة ثني الملامح ذات الأسطوانات الثلاثة بثلاث حركات:

(١) يمكنها التحرُّك لأعلى ولأسفل؛

(٢) يمكنها التحرُّك لأعلى ولأسفل في قوسٍ في الوقت نفسه الذي تتحرَّك فيه الأسطوانة السفلية؛

(٣) يمكنه الدوران في الوقت نفسه لضمان جودة تشكيل المقطع أثناء عملية الدرفلة.

يتم عرض إزاحة الرفع للدرّاجتين السفليتين رقميًّا، مما يجعلها واضحة وبديهية. والمَchine مزوَّدة بطاولة تشغيل مستقلّة لتسهيل التشغيل. وهيكل سرير الماكينة مصنوع من صفائح فولاذية ملحومة وخاضعٌ لعملية التلدين لإزالة الإجهادات الداخلية. وتُركَّب الدرّاجات الجانبية داخل تجويف السرير. وباستخدام أسطوانتَي الدرّاجتين الجانبيتين، يمكن للدرّاجات الجانبية التحرُّك رأسيًّا في مسار قوسي حول المحور المركزي، وفقًا للأخاديد القوسية الموجودة على السرير. وتُركَّب درّاجات الدعم على الذراعين الدورانيين اليساري والأيمن، ويمكنها التحرُّك قوسيًّا مع الدرّاجات الجانبية. وفي الوقت نفسه، وباستخدام أسطوانة دوران درّاجات الدعم وأسطوانة رفعها، يمكنها الدوران والرفع حول الذراعين الدورانيين بزاوية محدَّدة. ومزوَّد أسطوانتا رفع الدرّاجات الجانبية بجهاز عرض رقمي لتسهيل التشغيل. وللماكينة متانة وصلابة كافيتان لثني الملامح ضمن طاقتها الاستيعابية. وبتغيير القالب، يمكنها لفّ وثني ملامح مثل الفولاذ الزاوي، والفولاذ المسطَّح، والفولاذ المربّع، والفولاذ القنوي، والعوارض ذات الشكل الحديدي (I-beams)، والفولاذ الدائري، وأنابيب الفولاذ.
