الختم مقابل القطع بالليزر: أيهما الخيار الأفضل؟
الختم؟ فكّر فيه كأنك تستخدم ختمًا قويًا لقطع أشكال من المعدن.
القطع بالليزر؟ يستخدم شعاعًا مركّزًا للغاية من الضوء لقطع المعدن بدقة استثنائية. إن اختيار طريقة القطع المناسبة أمر بالغ الأهمية لنشاطك التجاري.
ما هو الختم؟

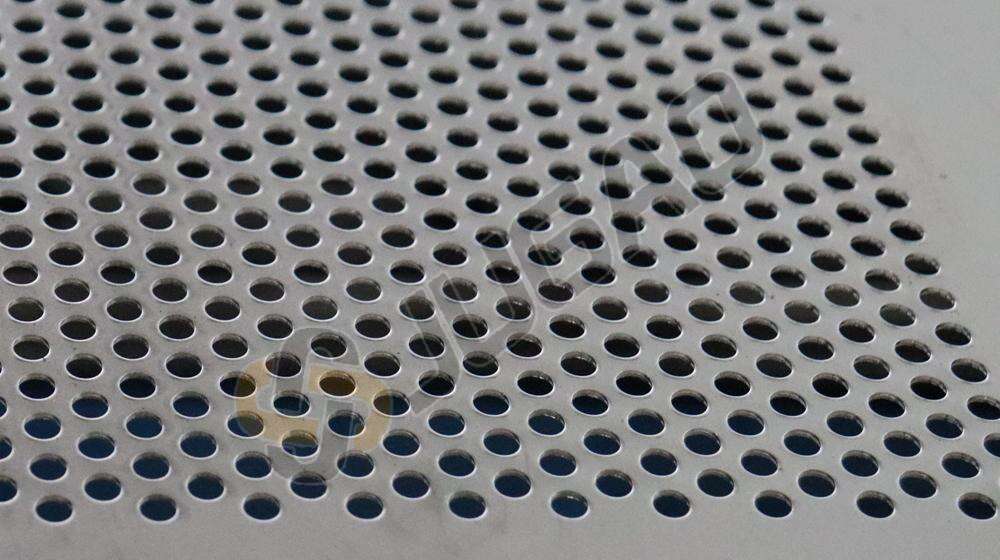

تستخدم الختمة قوة ميكانيكية مضبوطة لإزالة المادة من الصفائح المعدنية. حيث تقوم آلة ختم بدفع قالب فولاذي مقوى لثقب القطعة الشغلية بسرعة عالية. يمكن لهذه العملية إنشاء ثقوب وفتحات وأشكال معقدة بشكل نظيف خلال ثوانٍ.

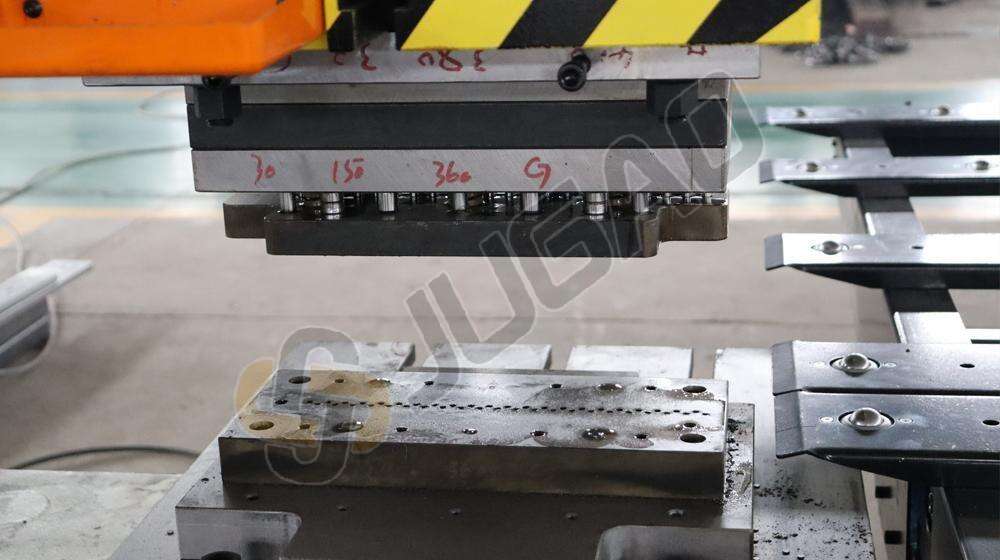

تستخدم آلات الختم الحديثة أنظمة هيدروليكية أو ميكانيكية. ينزل القالب العلوي (المثقب) من خلال المادة، في حين يدعم القالب السفلي (كتلة القالب) القطعة الشغلية. ويحدث فصل المادة عندما يخترق المثقب حوالي 30% إلى 40% من سماكة الصفيحة.
تأتي آلات الختم بأنواع مختلفة، من وحدات بسيطة أحادية المحطة إلى أنظمة برجية معقدة. ويمكن لأنظمة البرج أن تدور تلقائيًا بين أدوات متعددة، مما يسمح بإنشاء أنماط بسرعة دون الحاجة لتغيير القوالب يدويًا. وتُحدد أنظمة التحكم الرقمي باستخدام الحاسوب (CNC) موقع القطعة الشغلية بدقة، مما يضمن دقة قابلة للتكرار.
كيف تعمل عملية الختم؟
تُزيل عملية الثقب المادة بشكل منهجي من خلال نظام قص. يقوم المشغل بوضع ورقة المعدن على طاولة المكبس، مع محاذاة الحافة مع نظام التوجيه. ثم ينزل المثقب بسرعة مضبوطة، عادةً ما تكون بين 100 إلى 500 ضربة في الدقيقة.
تحدث عملية الثقب في ثلاث مراحل متميزة:
مرحلة الاختراق: يتلامس المثقب مع المادة ويبدأ بالدخول فيها.
مرحلة القص: تنكسر المادة عندما يصل المثقب إلى عمق حرج.
مرحلة الفصل: ينسحب المثقب، بينما تمنع لوحة الفصل المادة من الالتصاق به.
يحدد اختيار الأداة جودة الثقوب وكفاءة الإنتاج. تنتج الأدوات الجيدة الصيانة والحدة ثقوبًا نظيفة بأقل قدر من الشوائب. يجب أن تكون فجوة القالب (الفجوة بين المثقب والقالب) مطابقة لسمك ونوع المادة للحصول على أفضل النتائج.
ما هي مزايا عملية الثقب؟
تقدم عملية الثقب العديد من المزايا، مما يجعلها الخيار الأفضل لبعض مهام التشغيل. وتشمل الفوائد الرئيسية ما يلي:
السرعة العالية: يمكن ل presses البUNCHING الحديثة، مثل مكابس البUNCHING ذات البرج، معالجة من 500 إلى 1000 ثقب في الدقيقة — وهي أسرع بكثير من القطع بالليزر — مما يتيح الإنتاج السريع لكميات كبيرة من الأجزاء.
الكفاءة الاقتصادية للإمدادات الكبيرة: تصبح عملية البUNCHING فعالة جداً من حيث التكلفة عند التشغيل بكميات كبيرة. وبعد تكلفة القوالب الأولية، تكون تكلفة الجزء الواحد منخفضة جداً. كما أنها تزيل فقط كمية المعدن الضرورية، مما يقلل الهدر في المواد إلى الحد الأدنى.
المرونة في التشكيل: لا تقتصر عملية البUNCHING على ثقب الثقوب فحسب، بل يمكنها أيضاً إنشاء نتوءات، وفتحات تهوية، وتصاميم مرتفعة، وميزات مشكلة أخرى في خطوة واحدة. ويمكن لبعض الأدوات تنفيذ عدة عمليات في وقت واحد، مما يقلل من وقت المعالجة.
الاتساق والتكرار: كل جزء مطابق تماماً للآخر. وبما أنها تستخدم قوة ميكانيكية دون توليد حرارة، فلا تحدث أي تغييرات حرارية في البنية الداخلية للمعدن. ويمكنها بسهولة الحفاظ على هندسة الجزء ضمن نطاق ±0.002 بوصة.
ما هي عيوب عملية البUNCHING؟
على الرغم من الفوائد العديدة التي يوفرها الثقب، إلا أن هناك بعض القيود التي يجب أخذها بعين الاعتبار:
تكلفة الأدوات الأولية المرتفعة: يمكن أن تكون أدوات الثقب باهظة التكلفة. وتتراوح تكلفة القوالب المخصصة للأنماط المحددة بين 500 و5000 دولار أمريكي، حسب الحجم والتعقيد. وفي حالات الإنتاج الصغيرة، قد يكون من الصعب استرداد هذه التكاليف العالية.
قيود المادة: لا يناسب الثقب جميع المواد. وعادةً ما يتم التعامل مع صفائح تتراوح سماكتها بين 0.010 إنش و0.500 إنش، وذلك حسب درجة صلادة المعدن. وقد تتطلب المعادن الصلبة جدًا معدات خاصة أو طرق قطع بديلة.
تباين جودة الحافة: ليست الحواف الناتجة عن ختم المعادن دائمًا ناعمة. ويعتمد الناتج النهائي على نوع المعدن وحالة الأداة. فقد تمتلك بعض المعادن حوافًا خشنة أو متصدعة، مما يستدعي عمليات ثانوية مثل إزالة الشوائب.
القيود الهندسية: يخضع الثقب قيودًا في الحجم. لا يمكن تنفيذ ثقوب صغيرة جدًا بالنسبة لسمك المادة. قد يتطلب إنشاء أشكال معقدة أو منحنيات دقيقة قوالب ختم تدريجية مكلفة أو خطوات معالجة متعددة.
ماذا هو قطع الليزر؟

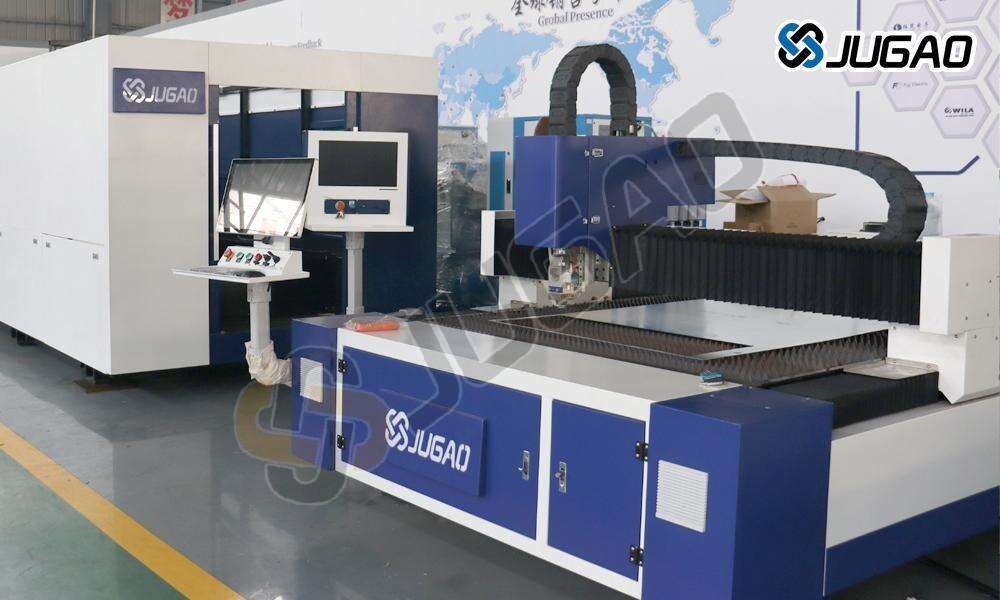

تستخدم القص بالليزر شعاعًا مركزًا للغاية من الضوء لصهر أو حرق أو تبخير المادة على طول مسار قطع محدد مسبقًا. يكون شعاع الليزر مركّزًا بشدة، مما يتيح عمليات قطع عالية الدقة، على الرغم من أنه يتسبب في منطقة صغيرة متأثرة بالحرارة (HAZ) في المنطقة المحيطة مباشرة.
تُستخدم ليزرات CO2 بشكل شائع لقطع الصفائح المعدنية، وتنبعث منها أشعة تحت حمراء بطول موجة 10.6 ميكرون. ومع ذلك، أصبحت ليزرات الألياف أكثر شيوعًا بسبب أدائها المتفوق في القطع وكفاءتها العالية في استهلاك الطاقة.

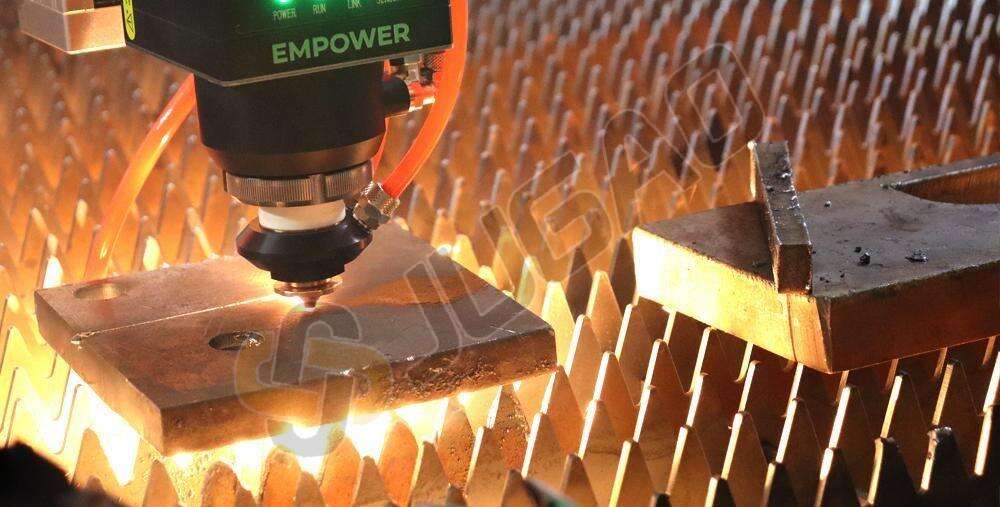

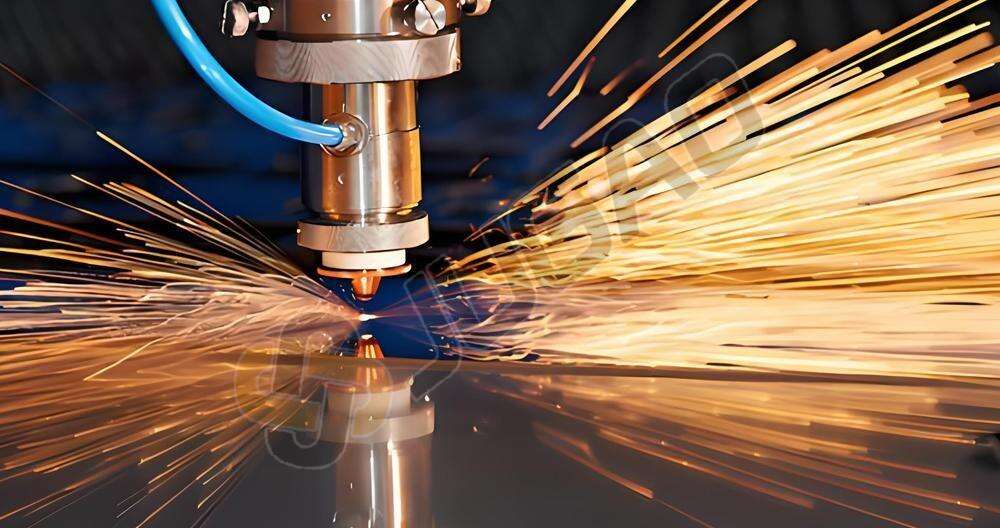

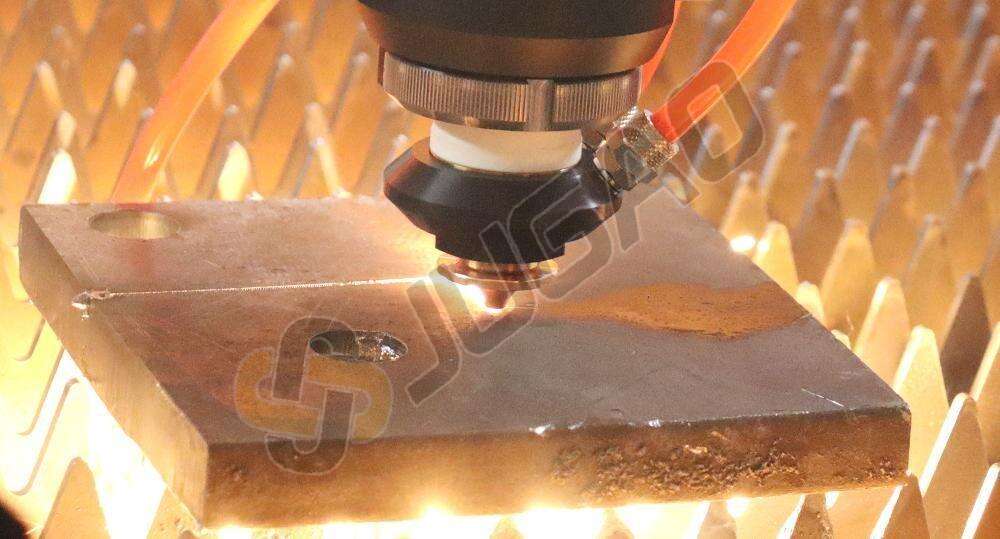

تتضمن عملية القطع عدة إجراءات متزامنة. تسخن الليزر المعدن حتى ينصهر أو يتبخر. ثم تقوم غاز مساعد، مثل الأكسجين أو النيتروجين أو الهواء، بنفخ المادة المنصهرة بعيدًا عن شق القطع. وتتحرك آلات التحكم العددي بالحاسوب (CNC) برأس الليزر على طول مسار دقيق تحدده التصميم الرقمي.
يمكن لقطع الليزر التعامل مع الصفائح المعدنية بدءًا من سُمك 0.005 بوصة وحتى 6 بوصات، حسب قوة الليزر ونوع المادة.
فهم عملية قطع الليزر
يبدأ قطع الليزر بإعداد ملف تصميم بمساعدة الحاسوب (CAD). ثم تقوم برنامجيات التجميع بترتيب القطع على الصفيحة لتقليل الهدر. وبعد ذلك يقوم برمجة التحكم العددي بالحاسوب (CNC) بتحويل الهندسة إلى تعليمات يمكن للآلة قراءتها.

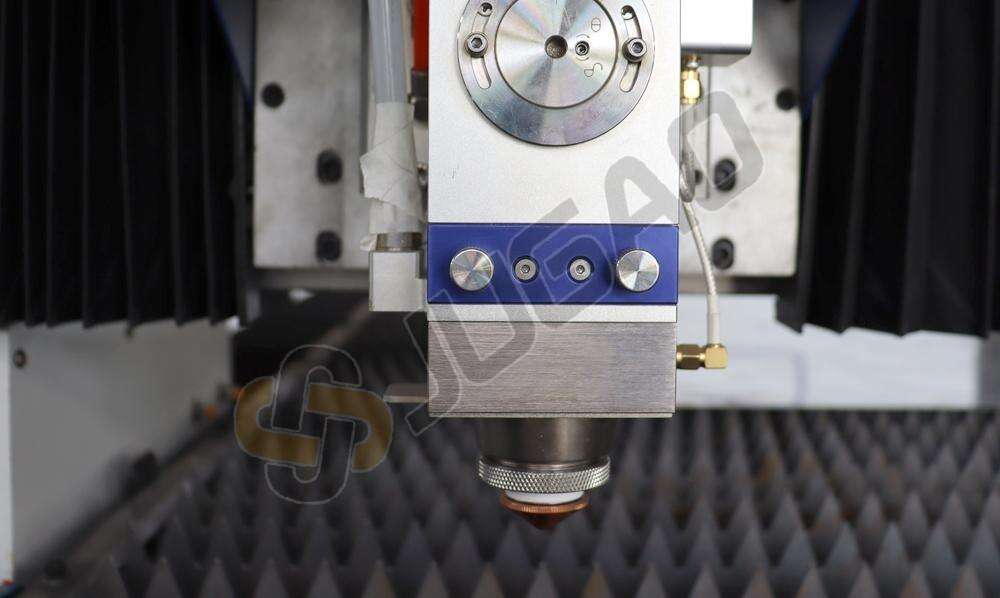

ينقل نظام توصيل الشعاع الطاقة الليزرية من المصدر إلى رأس القطع. وتوجه الكابلات الليفية الضوئية أو المرايا الشعاع مع الحفاظ على التركيز. وتركز عدسة تركيز الطاقة في بقعة يتراوح قطرها عادة بين 0.006 و0.012 بوصة.
يُمكّن نظام الحركة رأس القطع من التموضع بدقة شديدة. وتُ log تحقيق المحركات الخطية أو محركات السيرفو لدقة تموضع ضمن ±0.001 بوصة. ويتيح الحركة المتزامنة متعددة المحاور قطع الأشكال المعقدة بسرعة عالية.
يضمن مراقبة العملية جودة القطع المستمرة. وتكتشف أجهزة الاستشعار نقاط الاختراق، وترصد ضغط غاز المساعدة، وتتتبع محاذاة الشعاع. ويحافظ التحكم الآلي في الارتفاع على الموضع البؤري الأمثل بالنسبة لسطح المادة.
ما هي مزايا قص الليزر؟
تُعرف عملية قطع الليزر بدقتها العالية ونتائجها النظيفة، وهي تقدم عدة مزايا للتصنيع الحديث:
الدقة والموثوقية العالية: تحقق عملية قطع الليزر تحملات ضيقة، عادةً حوالي ±0.002 بوصة، مع ميل طفيف جداً. ويمكنها إنتاج أشكال معقدة دقيقة للغاية دون الحاجة إلى أدوات فيزيائية مكلفة.
مرونة التصميم وسرعة الإنجاز: يتم تنفيذ تغييرات التصميم ببساطة من خلال تحديث برنامج الجهاز، وغالبًا خلال دقائق. مما يجعل القطع بالليزر مثاليًا للنماذج الأولية وإنتاج الكميات الصغيرة إلى المتوسطة.
تعددية استخدامات المواد: يمكن لأجهزة الليزر قطع مجموعة واسعة من المواد، بما في ذلك المعادن والبلاستيك والسيراميك والمواد المركبة. وتوفر نتائج عالية الجودة على الألواح الرقيقة والسميكة من الصلب على حد سواء.
جودة ممتازة للحواف: تكون الحواف عادة ناعمة جدًا، ما يلغي غالبًا الحاجة إلى التشطيب الثانوي. ومع الإعدادات الصحيحة، تكون القطع مستقيمة ونظيفة مع وجود منطقة صغيرة متأثرة بالحرارة.
عدم وجود تآكل للأداة: حيث أن شعاع الليزر لا يتلامس ماديًا مع المادة، فلا يوجد تآكل في الأداة. وهذا يلغي التكلفة ووقت التوقف الناتج عن استبدال أدوات الختم والقوالب.
ما هي العيوب الرئيسية للقطع بالليزر؟
رغم شهرة القطع بالليزر بالدقة، إلا أنه يعاني من بعض العيوب التي قد تؤثر على وقت الإنتاج والتكلفة واختيار المواد:
أبطأ للأشكال البسيطة: عمليات القطع بالليزر تكون عادةً أبطأ من الثني عند إنتاج الأشكال البسيطة والثقوب القياسية. بالنسبة للتصاميم المعقدة التي تتطلب عدة مراحل قطع، فإن السرعة الكلية تنخفض، مما قد يشكل مشكلة في الإنتاج عالي الحجم مع جداول زمنية ضيقة.
تكاليف تشغيل عالية: أجهزة قطع الليزر تستهلك طاقة كبيرة وتحتاج إلى صيانة دورية. المكونات مثل أنابيب الليزر، والعدسات، والمرايا تتآكل وتحتاج إلى استبدال. كما أن تكلفة الغازات المساعدة مثل النيتروجين أو الأكسجين تُضاف إلى المصروفات التشغيلية.
قيود على نوع المادة والسماكة: تقتصر قدرات القطع على نوع المادة وسماكتها، وهي تعتمد على قوة الليزر. يمكن أن تكون المواد العاكسة مثل النحاس والألومنيوم صعبة القطع. وقد تتطلب الأقسام السميكة جداً عمليات قطع متعددة أو معدات متخصصة.
منطقة التأثير الحراري (HAZ): يمكن أن يؤدي إدخال الحرارة أثناء القطع إلى تغيير الخصائص المعدنية بالقرب من حافة القطع، مما قد يؤثر على أداء الجزء. قد تتطلب بعض التطبيقات معالجة لاحقة للتعامل مع منطقة التأثير الحراري.
ما الفرق بين الثقب والقطع بالليزر؟
يتمثل الاختلاف الأساسي في طريقة إزالة المادة وخصائص القطع الناتج.
تستخدم عملية الثقب قوة ميكانيكية قوية لقص المادة. وهذا يُنتج حافة مميزة تحتوي على مناطق مقصوصة (ناعمة) ومناطق مكسورة (خشناء). ويتم دفع القطعة المquitعة من المادة (السِلَغ) خارج الصفيحة الرئيسية بالكامل.
على العكس، يستخدم القص بالليزر الطاقة الحرارية لإزالة المادة. حيث يذيب الليزر أو يحوّل المعدن إلى بخار على طول خط القص، مشكّلاً فجوة ناعمة وضيقة تُعرف باسم الكيرف، ويترك حافة متأثرة بالحرارة. وعلى عكس الثقب، يزيل الليزر المادة بشكل مستمر، مما يمكّن من إنشاء أشكال معقدة للغاية لا يمكن تحقيقها بالثقب.
| الثقب مقابل القص بالليزر | ||
| الضرب | مقابل | القطع بالليزر |
| سلس، مُصلب بالعمل | جودة الحافة | تشطيب متفوق |
| سريع للثقوب القياسية | وقت الإعداد | وقت برمجة معتدل |
| إنتاج عالي الحجم | BestFor | أشكال معقدة والنماذج الأولية |
| 1000+ ضربة/دقيقة | السرعة | سرعة متغيرة |
| الدعامات، الألواح، المغلفات | التطبيقات المثالية | أجزاء زخرفية، نماذج أولية |
جدول مقارنة بين القص بالختم والقص بالليزر:
| الفئة | الضرب | القطع بالليزر |
| السرعة | 500-1000 ثقب/دقيقة | سرعات القص 100-2000 بوصة في الدقيقة |
| دقة المنصة | ±0.002" (نموذجي) | قابل للتحقيق ±0.001" |
| وقت الإعداد | التغييرات المطلوبة في الأدوات | تغييرات مبرمجة فقط |
| سمك المادة | قيم نموذجية: 0.010"-0.500" | 0.005"-6.000" ممكنة |
| جودة الحافة | مناسب للاستخدام مع الأدوات المناسبة | نتائج ممتازة بعد التحسين |
| تكلفة التشغيل | سعر الوحدة المنخفض | حجم جزء متوسط |
| تكلفة التشغيل | $500-$5000 لكل أداة | لا توجد أدوات مطلوبة |
| مرونة التصميم | خاضع لقيود الأدوات | حرية هندسية غير محدودة |
| منطقة التأثير الحراري | لا شيء | صغيرة جدًا، ولكنها موجودة |
| هدر المواد | الأدنى | التكديس المُحسّن يقلل الهدر |
من منظور التصنيع، تتفوق اللكم في إنشاء ميزات منفصلة بسرعة عالية مثل الثقوب والأشكال البسيطة، بينما تقدم قطع الليزر مرونة هندسية متفوقة للحواف المعقدة والتفاصيل الدقيقة.
كيفية الاختيار: اللكم أم قطع الليزر؟
يعتمد الاختيار بين اللكم وقطع الليزر على متطلبات المشروع. تلعب عوامل مثل الحجم، والتعقيد الهندسي، ونوع المادة، والتكلفة الإجمالية أدوارًا مهمة.
1. بناءً على حجم الإنتاج
بالنسبة لإنتاج كميات كبيرة (أكثر من 1000 جزء)، يكون اللكم غالبًا الخيار الأفضل بسبب سرعته وانخفاض تكلفة الجزء الواحد. أما بالنسبة لاختبار التصاميم أو الكميات الصغيرة، فإن قطع الليزر أكثر مرونة وفعالية من حيث التكلفة، لأنه يتجنب تكاليف القوالب العالية.
2. بناءً على حجم الجزء وتصميمه
إن الشكل الهندسي للجزء أمر بالغ الأهمية. يعد اللكم مثاليًا للثقوب البسيطة والأشكال الأساسية. إذا كان تصميمك يتضمن حدودًا معقدة أو تفاصيل دقيقة أو يتطلب دقة عالية جدًا، فإن قطع الليزر هو الخيار الأفضل.
3. بناءً على نوع المادة
تعمل الطريقتان بشكل جيد مع الصفائح المعدنية الرقيقة (أقل من 0.125 بوصة). بالنسبة للمواد الأسمك، فإن القص بالليزر يؤدي أداءً أفضل بشكل عام. يجب التحلي بالحذر عند التعامل مع المعادن شديدة الانعكاسية مثل النحاس أو الألومنيوم الخام، لأنها قد تشكل تحديات لأجهزة القص بالليزر.
4. بناءً على التكلفة والكفاءة
للعثور على القيمة المثلى، فكر في التكلفة الإجمالية – وليس فقط وقت الجهاز. قد تتطلب الختم تكلفة عالية للأدوات المخصصة ووقت إعداد. قد يكون قص الليزر أبطأ لكل قطعة، لكنه غالبًا ما يتطلب عمليات ثانوية أقل. الخيار الأفضل يعتمد على متطلبات الإنتاج الخاصة بك.
يُعد الختم مثاليًا لإنتاج كميات كبيرة من القطع ذات الأشكال البسيطة. وهو سريع ويقدم تكلفة منخفضة لكل قطعة، خاصةً للهندسات الأساسية مثل الدوائر أو المربعات. أما قص الليزر فهو أكثر ملاءمة للأشكال الكبيرة والمعقدة، حتى بالنسبة لكميات أقل. ويوفر دقة ومرونة أكبر، وإن كانت التكلفة لكل قطعة أعلى قليلاً.
يعتمد الخيار الأمثل في النهاية على عدد الأجزاء المطلوبة، وتعقيد التصميم، والميزانية. يستخدم العديد من الشركات المصنعة الخبيرة كلا الطريقتين، باختيار أفضل عملية لكل مهمة محددة. ويمكن أن يؤدي الجمع بين الثقب والقطع بالليزر غالبًا إلى تحقيق أفضل النتائج الشاملة.
