استيراد ملفات DXF إلى وحدة التحكم DELEM — سهلٌ جدًّا! تعلَّم كيفية نقل ملفات DXF الخاصة بك بكفاءة من محرك أقراص USB وتحسين عمليات آلة الثني الهيدروليكية.

إن استيراد ملفات DXF إلى وحدة التحكم DELEM أمرٌ بسيط. اتبع هذا الدليل المكوَّن من خطوات متسلسلة لنقل ملفات التصميم الخاصة بك بسلاسة، مما يضمن أداءً دقيقًا لآلة الثني الهيدروليكية وبأقل جهد ممكن.

هل أنت مستعد للبدء؟ دعنا نستعرض العملية خطوة بخطوة لضمان انتقال سلس للملفات وإعدادها.

يشرح هذا المقال كيفية استيراد ملفات DXF من محرك أقراص USB إلى وحدة التحكم DELEM. وبديلاً عن رسم المنتج المطلوب مباشرةً على وحدة التحكم، يمكن للنظام أيضاً استيراد ملفات الإخراج الناتجة عن برامج التصميم بمساعدة الحاسوب (CAD) والمُنشأة خارجياً. وسيتناول هذا البرنامج التعليمي استخدام محول ملفات DXF لاستيراد ملفات DXF، كما سيوضح وظائفه.

التحضيرات:

أدخل محرك أقراص USB الفلاش

استيراد رسم القالب

اختر التصنيف المناسب في الجزء العلوي من الشاشة؛ ونستخدم هنا قوالب الثقب أو القوالب السفلية كأمثلة.

انقر على *استيراد ملف DXF*، ثم اختر ملف DXF الخاص بقالب الثقب أو القالب السفلي الموجود على محرك الأقراص الفلاش والذي يراد استيراده؛ ويجب أن يتطابق التصنيف المختار مع نوع القالب.

انقر على *تحديد*، فتظهر الرسومات على الشاشة.

انقر على *تحويل*، ويمكننا عندئذٍ تعديل بياناته وهويته (ID) هنا.

انقر على *قبول*، فتتم عملية التحويل تلقائياً.

انقر على *قبول*، فتظهر جميع الأبعاد مباشرةً على الرسم.

انقر على *إنهاء*. تم استيراد رسومات القوالب بنجاح. وإذا كان لدى العميل قوالب إضافية للاستيراد، فيمكنه تكرار الخطوات المذكورة أعلاه عدة مرات.

استيراد الرسومات الإنتاجية

انقر على *استيراد ملف DXF*، ثم اختر ملف DXF الخاص بالمنتجات من محرك الأقراص الفلاش الذي يُراد استيراده.

انقر على *تحديد*، فتظهر الرسومات على الشاشة.

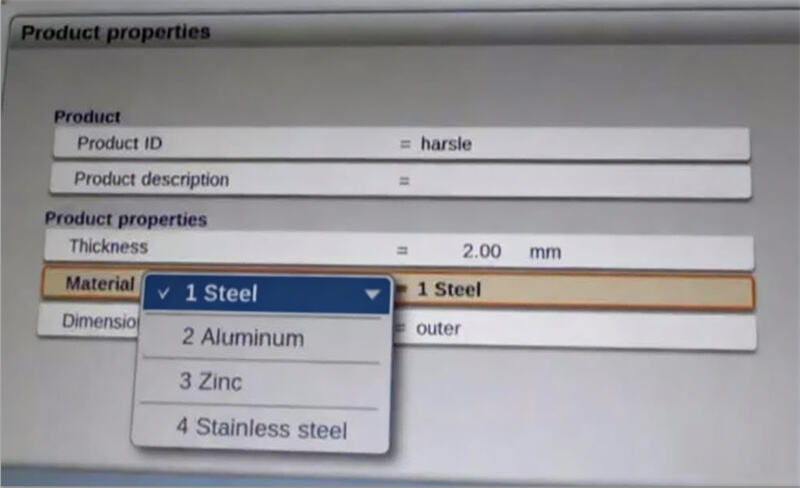

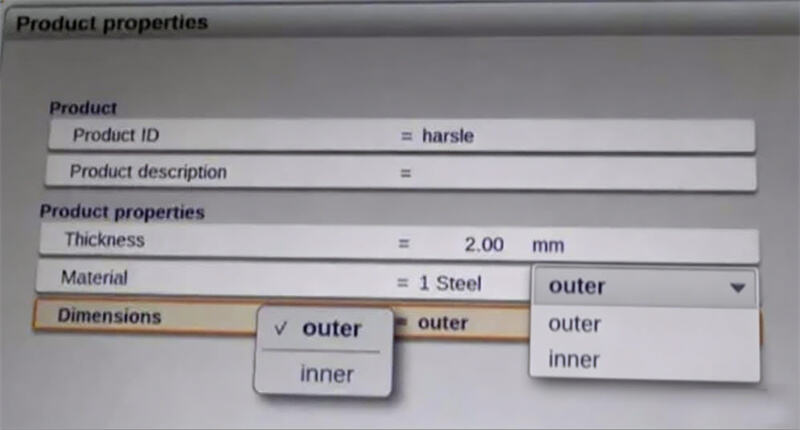

انقر على *تحويل*، فتظهر قائمة المنتجات وخصائصها. ويمكن للعميل تغيير معرّف المنتج (Product ID)، وكذلك تغيير السُمك والمواد (حيث يشير الرقم ١ إلى الصلب، و٢ إلى الألومنيوم، و٣ إلى الزنك، و٤ إلى الفولاذ المقاوم للصدأ)، والأبعاد (الداخلية/الخارجية حسب الاختيار).

انقر على *قبول*، فتظهر الرسومات مع جميع الأبعاد الكاملة.

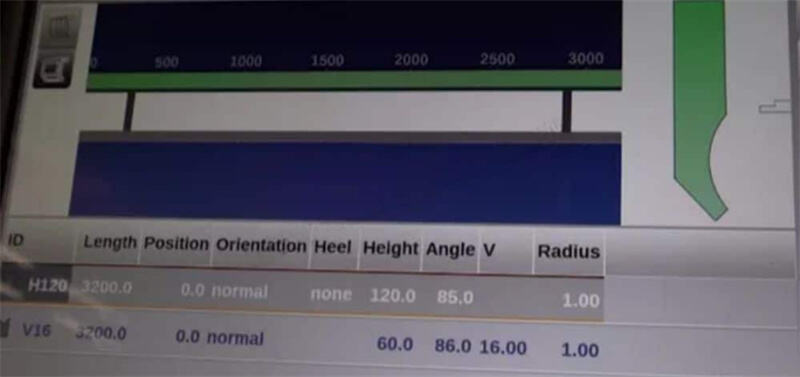

انقر على *إعداد الأدوات*، فيمكن للعميل اختيار وتثبيت القواطع (Punch) والقوالب (Dies) المستخدمة في هذا الإنتاج.

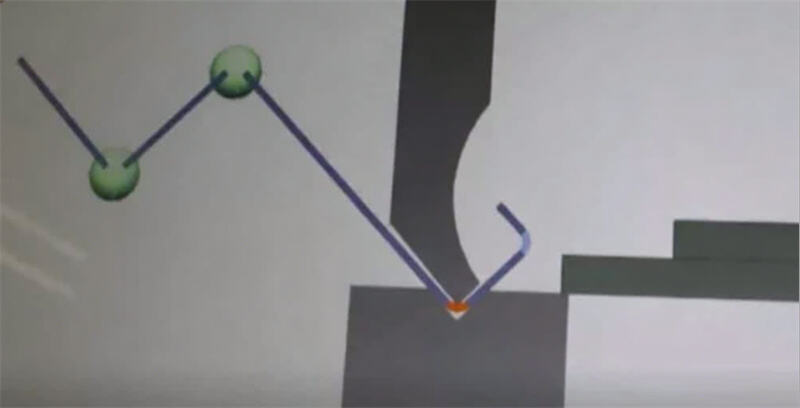

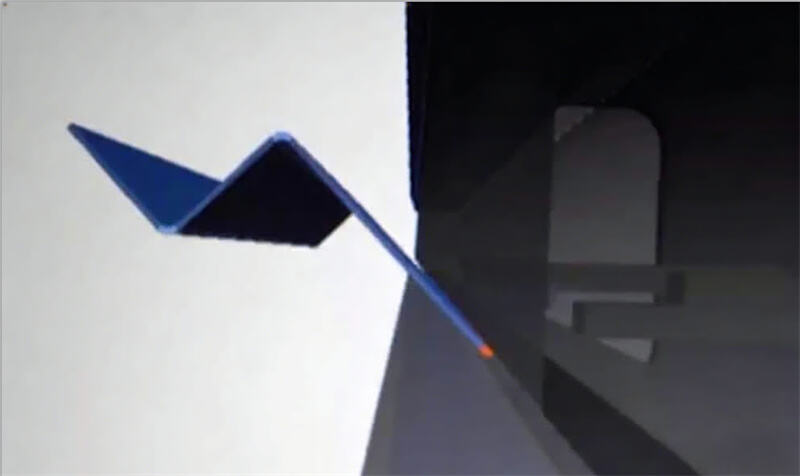

انقر على *ترتيب الثني*، فيمكن للعميل مراجعة ترتيب خطوات الثني والخطوات المحاكاة للثني. وبعد التأكد من خلو محاكاة الثني ثنائية الأبعاد من أي مشاكل، يمكن أيضًا التأكيد على صحتها في محاكاة الثني ثلاثية الأبعاد من خلال اختيار الخيارات الموجودة في الجانب الأيسر.

انقر على *البرنامج*، ويمكن للعملاء سحب الشاشة لأسفل لعرض خطوات الثني الفردية هنا. هذا كل ما في هذه الدورة التعليمية، ويمكنك الاطلاع على مزيد من المعلومات من خلال الفيديو أدناه.
