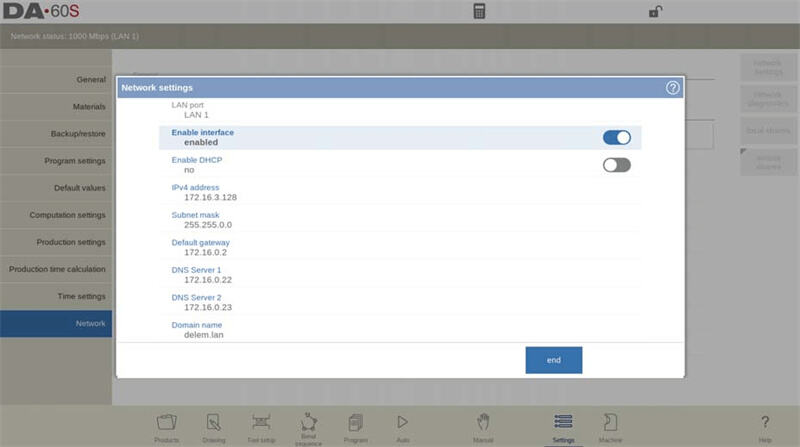

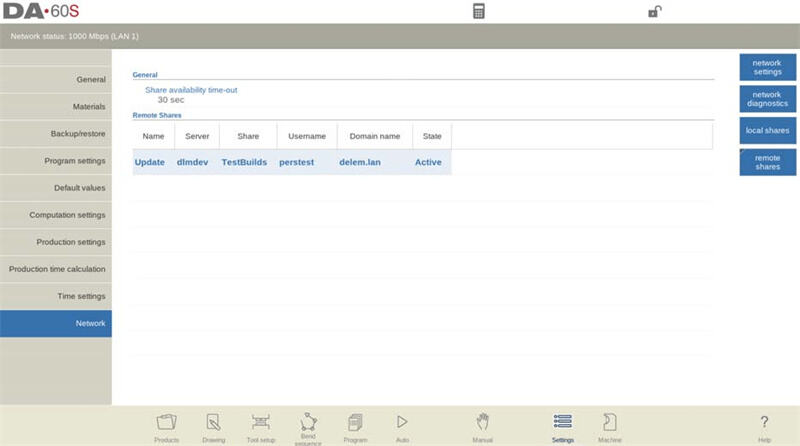

• الخطوة 9: تهيئة إعدادات الشبكة والوقت

◦ حساب وقت الإنتاج

◦ إعدادات الوقت

◦ إعدادات الشبكة

• الأسئلة الشائعة (FAQ)

◦ هل يمكنني تخصيص المعلمات في وضع إعدادات DELEM DA-69S؟

◦ هل يحتوي وضع إعدادات DELEM DA-69S على وظيفة إعادة التعيين؟

◦ ماذا يجب أن أفعل إذا كان وضع إعدادات DELEM DA-69S غير مستجيب؟

• الخاتمة

إذا كنت تسعى لتحسين تشغيل وضع إعدادات DELEM DA-69S، فإن هذه المقالة هي الدليل الذي تحتاجه بالضبط. سيقوم هذا المستند بتحليل خطوات الإعداد الأساسية لجهاز DELEM DA-69S بطريقة خطوة بخطوة، مما يساعدك على فهم كل عملية تشغيلية بوضوح. سواء كنت تقوم بتكوين الجهاز لأول مرة أو تحتاج إلى ضبط المعلمات الحالية بدقة، فإن هذا الدليل سيساعدك في تحسين الكفاءة والدقة التشغيلية. بعد ذلك، دعونا نتعلم كيفية تهيئة وضع إعدادات DELEM DA-69S لتحقيق الأداء الأمثل للجهاز.

الخطوة 1: الوصول إلى وضع إعدادات DELEM DA-69S

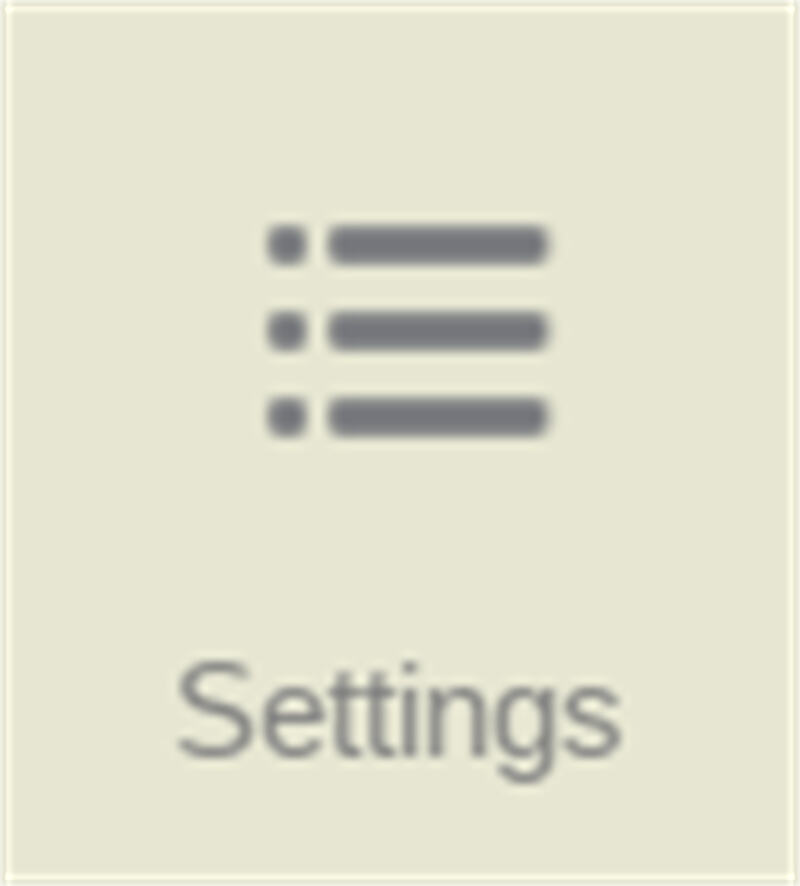

لبدء تهيئة نظام DELEM DA-69S، اضغط على زر التنقل المسمى "الإعدادات" للدخول إلى وضع الإعدادات. يعمل هذا الوضع كبوابة رئيسية لتحسين أداء الجهاز، ويتضمن مجموعة متنوعة من الإعدادات القابلة للتعديل. يتم تصنيف هذه الإعدادات حسب علامات التبويب، ويمكنك التبديل بين العلامات عن طريق الضغط والسحب عند الحاجة.

نظرًا لأن الشاشة يمكنها عرض عدد محدود من علامات التبويب في الوقت نفسه، فإذا كنت بحاجة إلى عرض جميع علامات التبويب المتاحة، يمكنك سحب شريط العلامات عموديًا لتحديد علامة التبويب المستهدفة.

الخطوة 2: تهيئة المعلمات العامة

في علامة التبويب "العامة"، يمكنك ضبط المعلمات الأساسية، بما في ذلك ما يلي:

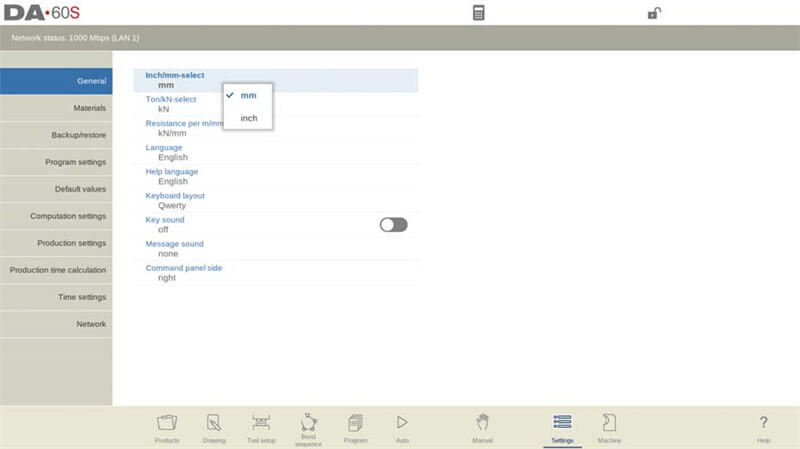

• وحدات القياس: بالنسبة للطول، يمكنك الاختيار بين البوصة والملليمتر؛ وبالنسبة للقوة، يمكنك الاختيار بين الطن والـKN.

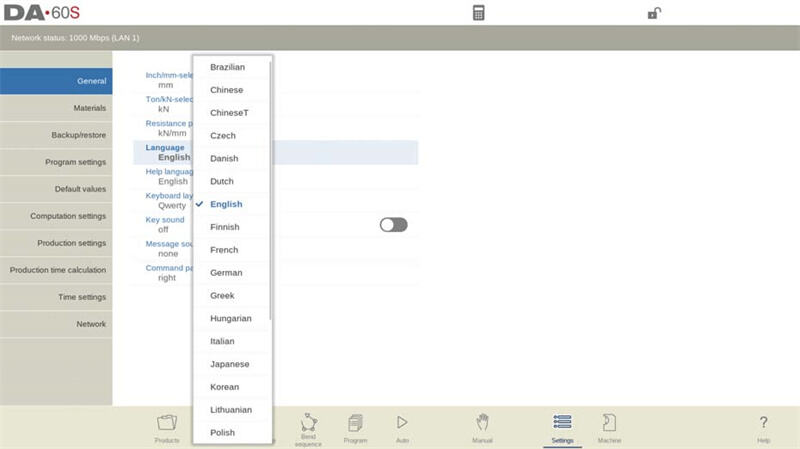

• لغة واجهة المستخدم: يمكنك اختيار لغة الواجهة وفقًا لتفضيلك. وإذا كنت بحاجة إلى لغات مساعدة إضافية، يمكنك أيضًا تثبيتها هنا.

◦ لغة المساعدة:

في وضع إعدادات DELEM DA-69S، يكون اللغة الافتراضية لدالة المساعدة عبر الإنترنت هي نفس لغة واجهة المستخدم. إذا لم تكن موارد المساعدة عبر الإنترنت المقابلة لتلك اللغة متاحة، فستتحول تلقائيًا إلى اللغة الإنجليزية. عند اختيار "لغة المساعدة" في وضع الإعدادات، ستظهر وظيفة "إضافة لغة مساعدة". من خلال هذه الوظيفة، يمكنك تثبيت لغة مساعدة جديدة على وحدة التحكم. تأكد من تخزين ملف المساعدة المطلوب على قرص وحدة التحكم أو موقع آخر يمكن الوصول إليه (مثل شبكة أو محرك أقراص USB)، وسوف يتعرف النظام تلقائيًا على الملف ويُكمل عملية التثبيت.

• تخطيط لوحة المفاتيح: يمكنك اختيار تخطيط لوحة المفاتيح المفضل لديك، مع وجود خيارات تشمل Qwerty وQwertz وAzerty.

• صوت المفتاح: يمكنك تمكين أو تعطيل صوت المفتاح على لوحة الإدخال وفقًا لاحتياجاتك.

• صوت الرسالة: يمكنك ضبط ما إذا كنت تريد تمكين صوت التنبيه بناءً على أنواع الرسائل، مع توفر الخيارات التالية بالتحديد:

◦ جميع الرسائل: يتم تشغيل صوت التنبيه لجميع الرسائل.

◦ الأخطاء + التحذيرات: يتم تشغيل صوت التنبيه فقط للرسائل المتعلقة بالأخطاء والتحذيرات.

◦ الأخطاء: يتم تشغيل صوت التنبيه فقط للرسائل المتعلقة بالأخطاء.

◦ لا شيء: لا يتم تشغيل أي صوت تنبيه لأي رسالة.

• موضع لوحة الأوامر: يمكنك تبديل لوحة الأوامر لعرضها على الجانب الأيسر من الشاشة.

الخطوة 3: إعداد خصائص المادة

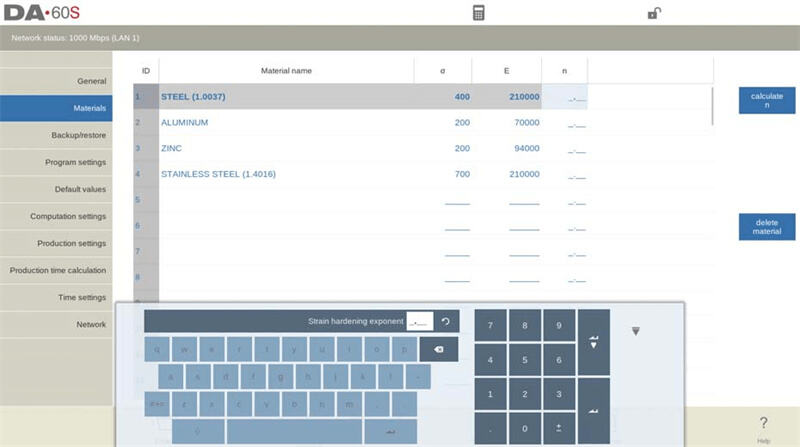

في علامة التبويب "المواد"، يمكنك إعداد مسبق خصائص ما يصل إلى 99 مادة مختلفة. ولكل مادة 5 خصائص يمكن عرضها وتعديلها، كما هو موضح أدناه:

1. اسم المادة:

◦ سيتم عرض هذا الاسم على واجهة البرمجة الخاصة بجهاز DELEM DA-69S.

• الحد الأقصى للطول هو 25 حرفًا، ويجب أن يبدأ بحرف (وليس برقم).

1. مقاومة الشد: يجب إدخال قيمة مقاومة الشد للمادة، وهي معلمة رئيسية لتحقيق حسابات ثني دقيقة في وضع إعدادات DELEM DA-69S.

2. معامل المرونة (E Module): يجب إدخال معامل المرونة (المعروف أيضًا باسم E-module) للمادة، وهو عامل بالغ الأهمية لوظيفة الحساب في وضع الإعدادات.

3. أسس تصلب الانفعال (قيمة n):

• يجب أن يزودك مورد المادة بهذه المعلمة (مثل مقاومة الشد ومعامل E).

• يمكن لقيمة n الدقيقة أن تحسّن دقة حساب نصف القطر الداخلي، وبالتالي تحسين دقة عمق الثني وسماحة الثني.

• يتراوح المدى من 0.01 إلى 1.00، والقيمة الافتراضية هي ". " (وتشير إلى أن قيمة n غير نشطة). إذا أدخلت 0، فسوف يقوم النظام بإعادة تعيين القيمة إلى "._ _".

• القيمة النموذجية لقيمة n بالنسبة للصلب الطري هي 0.21.

1. احسب قيمة n:

• يُفضّل تزويد المورد بقيمة المعامل n. وإذا لم تكن متوفرة، فيمكن أيضًا اشتقاقها من تصحيح الثني.

• بدون جدول تصحيح الثني: قم بإجراء ثني تجريبي في الوضع اليدوي، ثم انتقل إلى جدول المواد، وانقر على "احسب n" في وضع إعدادات DELEM DA-69S، وأدخل طول الضلع المقاس بعد الثني. عندها ستحسب النظام تصحيح الثني ومعامل التصلب بالتشوه (قيمة n) استنادًا إلى الفرق بين القيمة المبرمجة للمحور X وطول الضلع المقاس. وتعتمد دقة الحساب على دقة قياس سمك الصفيحة وبارامترات الأداة وطول الضلع.

◦

• مع جدول تصحيح الثني: في وضع إعدادات DELEM DA-69S، عندما يكون جدول تصحيح الثني نشطًا، يمكن اشتقاق معامل التصلب مباشرة. اختر معامل n لمادة معينة وانقر على "احسب n"؛ وستظهر النتيجة في حقل الإدخال.

يتم ترتيب المواد حسب رقم المعرف. يمكنك تعديل طريقة الترتيب بالنقر على رأس العمود. لتعديل خصائص المادة، اختر المادة المستهدفة وقم بتحرير القيم مباشرةً؛ ولحذف مادة، اخترها ثم نفّذ عملية "حذف المادة"؛ ولإضافة مادة جديدة، اختر صفًا فارغًا وأدخل القيم لكل خاصية.

الخطوة 4: خيارات النسخ الاحتياطي والاستعادة

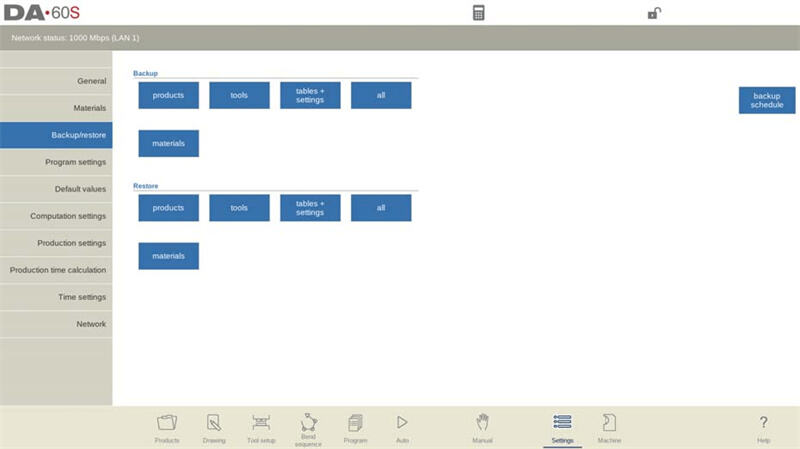

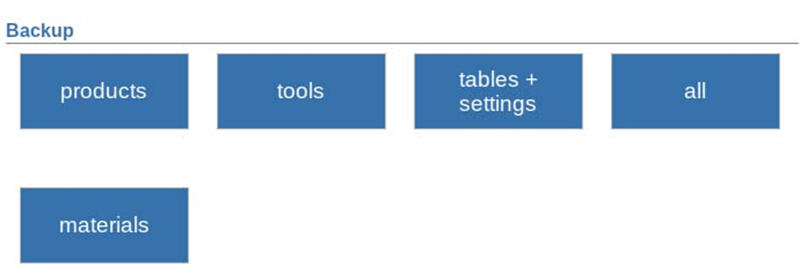

في علامة التبويب "النسخ الاحتياطي/الاستعادة"، يمكنك عمل نسخة احتياطية من المنتجات والأدوات والإعدادات لضمان أمن البيانات. بالنسبة للنسخ الاحتياطي، يمكنك اختيار وسائط مثل محرك أقراص USB أو تخزين شبكي. تتمثل العمليات المحددة فيما يلي:

عند اختيار دليل النسخ الاحتياطي، تحتاج أولاً إلى تحديد جهاز التخزين (مثل محرك أقراص USB أو تخزين شبكي)، ثم تحديد دليل معين. يعتمد النطاق المتاح من الأجهزة على وسائط التخزين المتصلة حاليًا بالوحدة التحكم، ويمكنك إنشاء أدلة جديدة وتحديدها حسب الحاجة. بالإضافة إلى ذلك، يمكن تعيين مواقع النسخ الاحتياطي للمنتجات والأدوات بشكل مستقل.

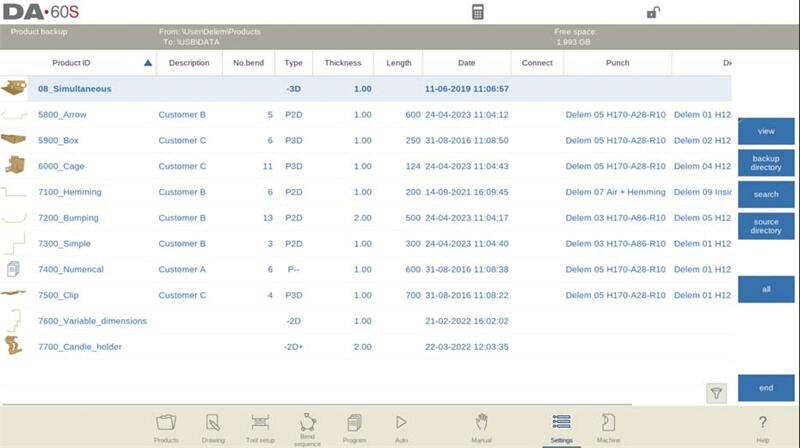

نسخ المنتج احتياطيًا واستعادته

• النسخ الاحتياطي للمنتج: في قسم "النسخ الاحتياطي/الاستعادة" في صفحة "النسخ الاحتياطي/الاستعادة"، حدد خيار "المنتجات". بعد تعيين دليل النسخ الاحتياطي الأولي، ستنتقل إلى واجهة النسخ الاحتياطي للمنتجات، والتي تعرض قائمة بالمنتجات الموجودة في الدليل المحدد. تتمثل خطوات التشغيل المحددة فيما يلي:

أ. اضغط على منتج في القائمة لتحديد العنصر المراد نسخه احتياطيًا؛ حيث سيظهر علامة النسخ الاحتياطي بعد التحديد.

ب. إذا كان هناك ملف بنفس الاسم موجود مسبقًا في دليل النسخ الاحتياطي، فقم بتأكيد ما إذا كنت تريد استبداله أم لا.

ج. إذا كنت بحاجة إلى نسخ جميع المنتجات دفعة واحدة، فقط اضغط على خيار "الكل".

د. يمكنك تعديل مسار المصدر للمنتجات من خلال خيار "دليل المصدر"، وتعيين مسار تخزين ملفات النسخ الاحتياطي من خلال خيار "دليل النسخ الاحتياطي".

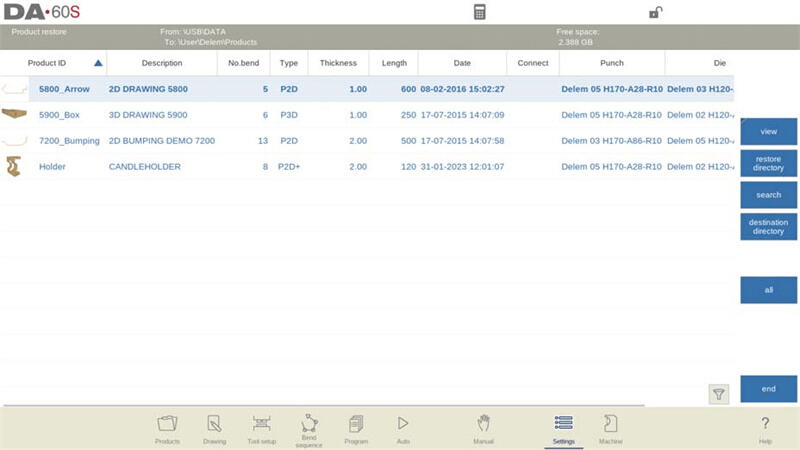

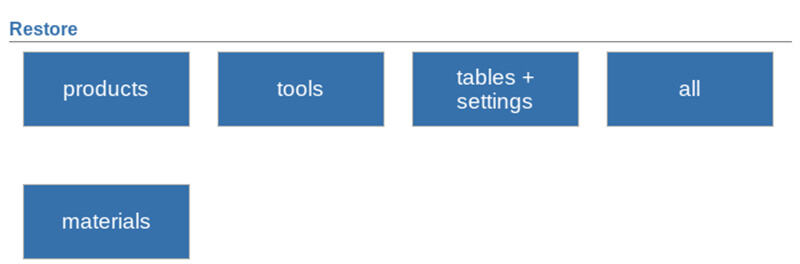

• استعادة المنتج: في قسم "استعادة" في صفحة "النسخ الاحتياطي/الاستعادة"، اختر "المنتجات". بعد تعيين دليل الاستعادة الأولي، ستنتقل إلى واجهة استعادة المنتجات، والتي تعرض قائمة بالمنتجات الموجودة في الدليل المحدد. تتمثل خطوات التشغيل المحددة فيما يلي:

أ. اضغط على منتج في القائمة لتحديد العنصر المراد استعادته؛ حيث سيظهر علامة استعادة بعد التحديد.

ب. إذا كان هناك ملف بنفس الاسم موجودًا بالفعل في وحدة التحكم، فقم بتأكيد ما إذا كنت تريد الكتابة فوقه أم لا.

ج. يمكنك تعديل مسار المصدر للملفات المستعادة من خلال خيار "دليل الاستعادة"، وتعيين مسار تخزين الملفات المستعادة في وحدة التحكم من خلال خيار "دليل الوجهة".

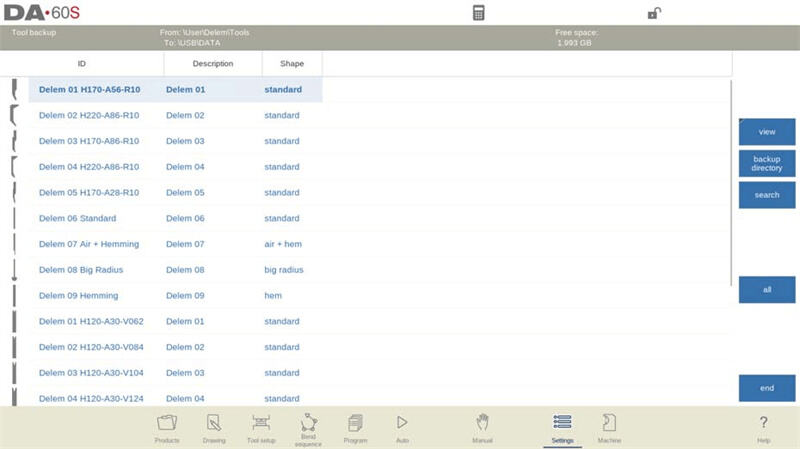

النسخ الاحتياطي والاستعادة للأدوات

• النسخ الاحتياطي للأدوات: في قسم "النسخ الاحتياطي" في صفحة "النسخ الاحتياطي / الاستعادة"، اختر "الأدوات". بعد تعيين دليل النسخ الاحتياطي الأولي، ستنتقل إلى واجهة نسخ الأدوات. من خلال هذه الواجهة، يمكنك عمل نسخة احتياطية من بيانات الأدوات (بما في ذلك القوالب، والمقابس، وأشكال الآلات) المخزنة في وحدة التحكم، وتكون خطوات التشغيل متماثلة مع عملية النسخ الاحتياطي للمنتج.

• استعادة الأداة: تتماشى خطوات التشغيل مع عملية استعادة المنتج. بعد اختيار "الأدوات" في قسم "الاستعادة"، اتبع التعليمات لإكمال عملية الاستعادة.

النسخ الاحتياطي والاستعادة للجداول والإعدادات

في وضع إعدادات DELEM DA-69S، يدعم علامة التبويب "النسخ الاحتياطي / الاستعادة" أيضًا النسخ الاحتياطي واستعادة الجداول والإعدادات المُعرّفة من قبل المستخدم. وتتماشى خطوات التشغيل مع عمليتي النسخ الاحتياطي والاستعادة الخاصة بالمنتجات والأدوات. بالإضافة إلى ذلك، يمكن للوظيفة "الكل" إكمال النسخ الاحتياطي أو الاستعادة تلقائيًا وبالترتيب لكل من المنتجات، والأدوات، والجداول، والإعدادات، مما يبسّط بشكل كبير عملية التشغيل.

النسخ الاحتياطي المجدول التلقائي

في وضع إعدادات DELEM DA-69S، يمكنك تعيين وظيفة "النسخ الاحتياطي للكل" لتعمل تلقائيًا من خلال وظيفة "جدول النسخ الاحتياطي" في صفحة "النسخ الاحتياطي/الاستعادة". والخطوات المحددة هي كما يلي:

1. قم بتعيين فاصل النسخ الاحتياطي (المدى الاختياري: 1-31 يومًا).

2. عندما يكون المحكم في حالة جاهزية ويصل وقت النسخ الاحتياطي، سيعرض النظام مطالبة تسألك عما إذا كنت ترغب في النسخ الاحتياطي فورًا أو التذكير لاحقًا.

3. الفاصل الزمني الافتراضي للتذكير هو ساعة واحدة، ويمكن تعديله إلى 1-24 ساعة حسب الحاجة.

4. اختر موقع نسخ احتياطي مناسب لتحقيق إدارة منهجية للأجهزة.

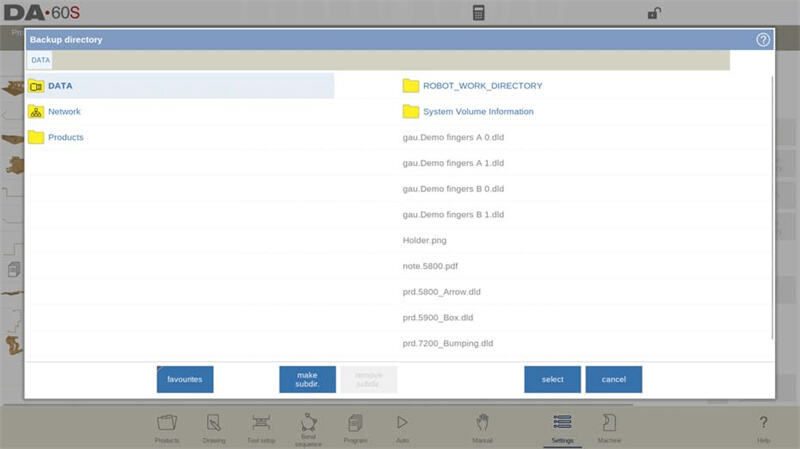

تنقل الدليل

عند استخدام وظيفة "دليل النسخ الاحتياطي"، سيعرض النظام نافذة جديدة تعرض جميع أدلة النسخ الاحتياطي المتاحة. من خلال هذه النافذة، يمكنك تصفح هيكل الدليل على جهاز التخزين. العمليات المحددة هي كما يلي:

• تبديل الجهاز: انقر على الدليل الرئيسي، واختر جهاز التخزين المستهدف، ثم قم بالوصول إلى الدليل الفرعي المقابل.

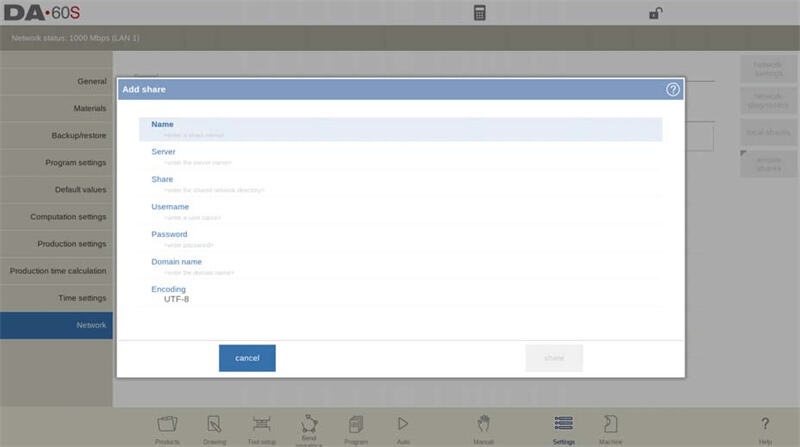

• اتصال الشبكة: إذا كان تخزين الشبكة موجودًا، فحدد "الشبكة"، ثم اختر وحدة الشبكة الهدف، وبعد ذلك قم بالتشغيل بنفس الطريقة المستخدمة مع الأجهزة المحلية.

• إدارة الدلائل: استخدم وظيفة "إنشاء دليل فرعي" لإنشاء دليل فرعي جديد، ووظيفة "حذف دليل فرعي" لحذف دليل فرعي موجود.

• اختيار الدليل الفرعي: اضغط على الدليل الفرعي الهدف للدخول إليه، ثم اضغط على "تحديد" لتأكيد أن هذا الدليل هو دليل النسخ الاحتياطي.

الخطوة 5: تخصيص إعدادات البرنامج

قم بالوصول إلى علامة التبويب "إعدادات البرنامج" لضبط المعايير التي تؤثر على عملية الإنتاج، كما هو موضح أدناه:

• قاعدة بيانات تصحيح الزاوية: تمكين هذه الوظيفة في وضع إعدادات DELEM DA-69S يسمح بتخزين بيانات تصحيح الزاوية في الوضع التلقائي داخل برنامج المنتج لإعادة استخدامها لاحقًا. بعد التمكين، سيتحقق النظام مما إذا كانت هناك بيانات تصحيح للثنيات المماثلة أثناء الإنتاج ويقدمها تلقائيًا عند توفرها. وفي الوقت نفسه، سيتم تحديث بيانات التصحيح الجديدة الناتجة أثناء الإنتاج بشكل متزامن إلى قاعدة البيانات.

◦ معايير تحديد "الثنيات المماثلة": يجب أن تكون خصائص المادة وسمك الصفيحة وحجم فتحة القالب ونصف قطر القالب ونصف قطر المكبس متطابقة تمامًا، وألا يتجاوز الفرق في الزاوية 10°. وإذا لم يتجاوز الفرق في الزاوية بين ثنيتين متجاورتين 5°، فسوف يوفر النظام بيانات تصحيح معدلة باستخدام الاستيفاء.

• التصحيح الأولي للزاوية: تتيح هذه الوظيفة إجراء تعديلات صغيرة على الزوايا بشكل مستقل عن "قاعدة بيانات تصحيح الزاوية". يمكن الوصول إلى هذا المعلمة في صفحة "التصحيحات" في كل من الوضع التلقائي والوضع اليدوي (ولا تظهر على الصفحة الرئيسية لهذين الوضعين). ويكون مجموع قيمة التصحيح للزاوية هو ناتج جمع "قيمة التصحيح البصري" و"قيمة التصحيح الأولية".

◦ مثال: إذا كانت قيمة تصحيح الزاوية المبرمجة هي -8° وقيمة التصحيح الزاوي الأولية هي -6°، فإن القيمة الإجمالية للتصحيح تبقى دون تغيير؛ وفي هذه الحالة، ستتغير قيمة التصحيح البصرية من -8° إلى -2°.

◦ مفتاح الوظيفة: قم بتعيينه على "مُفعّل" للسماح بالتصحيح الزاوي الأولي في صفحة "التصحيحات"؛ وقم بتعيينه على "معطّل" لمنع استخدام هذه الوظيفة.

• برمجة التصحيح العام للزاوية: يتيح هذا إمكانية تعيين تصحيحات زاوية عامة تنطبق على جميع الثنيات في البرنامج. هذا التصحيح لا يرتبط بزوايا ثني محددة، وبالتالي لا يتم تخزينه في قاعدة بيانات تصحيح الزاوية.

◦ معطّل: لم يتم تمكين التصحيح العام للزاوية.

◦ ممكّن: تمكين تصحيح G فقط للزاوية α1 (G-corr. α1).

◦ α1 وα2: تم تمكين كل من تصحيح G للزاوية α1 وتصحيح G للزاوية α2 (G-corr. α1 وG-corr. α2).

• وضع اليدوي لحفظ تصحيحات الزوايا: بعد تمكين هذه الوظيفة، يمكن حفظ بيانات تصحيح الزاوية التي تم تعيينها في الوضع اليدوي؛ وتُستقى هذه البيانات من نتائج الثني في الوضع اليدوي ويمكن استخدامها لاحقاً في برمجة المنتج.

• برمجة تصحيح الزاوية: عند تعديل تصحيحات الزوايا في وضع الإنتاج، يُستخدم هذا المعامل لتعيين وضع الارتباط بين Cα1 وCα2:

◦ نسخ: عند تعديل Cα1، يتم نسخ قيمة Cα1 تلقائيًا إلى Cα2.

◦ فرق: عند تعديل Cα1، يبقى الفرق بين Cα1 وCα2 دون تغيير.

◦ مستقل: يمكن تعديل Cα1 وCα2 بشكل مستقل دون التأثير على بعضهما البعض.

• برمجة تصحيح المحور X: عند تعديل تصحيحات المحور X في وضع الإنتاج (متوفر فقط عندما يكون الجهاز مزودًا بالمحور X2)، يُستخدم هذا المعامل لتحديد وضع الارتباط بين CX1 وCX2. الخيارات هي نفسها الخاصة بـ "برمجة تصحيح الزاوية" (نسخ، دلتا، مستقل).

• Y1/Y2 مستقلان: يحدد هذا ما إذا كان يمكن برمجة المحور Y1 والمحور Y2 بشكل مستقل:

◦ إيقاف: يتم اعتماد وضع برمجة محور Y واحد.

◦ تشغيل: يمكن برمجة المحور Y1 والمحور Y2 بشكل مستقل.

• إعادة حساب القيم العددية: في الوضع اليدوي ووضع البرمجة، يمكن برمجة المعاملات واحدة تلو الأخرى؛ ويُستخدم هذا المعامل لتحديد "ما إذا كانت المعاملات الأخرى المتأثرة بتعديل معامل ما يتم إعادة حسابها تلقائيًا":

◦ معطل: تتم إعادة الحساب للمعاملات المتأثرة فقط عند إعادة إدخال المعامل وتأكيد القيمة المقترحة للتعديل.

◦ مُمَكَّن: بعد تعديل معامل، تتم إعادة حساب المعاملات المتأثرة تلقائيًا.

• معرف الجهاز والتحقق: في وضع إعدادات DELEM DA-69S، يجب تعيين "معرف جهاز" فريد لكل جهاز ثني في المصنع. ودور هذا المعرف هو: عند تحميل برنامج من وسيلة نسخ احتياطي، سيتحقق النظام مما إذا كان معرف الجهاز مطابقًا؛ وإذا لم يكن كذلك، يمكن الاستمرار في العملية فقط بعد تأكيد المستخدم، وإلا ستُنهى العملية. إذا كنت بحاجة إلى تبسيط هذه العملية، يمكنك أيضًا تعطيل وظيفة التحقق من معرف الجهاز.

• وصف الجهاز: يمكنك إدخال معلومات وصفية مفصلة عن الجهاز في إعدادات DELEM DA-69S. سيتم عرض هذه المعلومات في برنامج Profile-T دون الاتصال بالشبكة لمساعدة المستخدمين على تحديد الجهاز المقابل لكل وحدة تحكم بسرعة.

الخطوة 6: تحديد القيم الافتراضية

في وضع إعدادات DELEM DA-69S، يمكن أن يؤدي تحديد القيم الافتراضية إلى تحسين الكفاءة التشغيلية. والمعالم الافتراضية المحددة التي يمكن ضبطها هي كما يلي:

• الافتراضي لفتح المحور Y: يحدد قيمة الفتح الأولية للمحور Y في البرامج الجديدة.

• السرعة الافتراضية للضغط: يحدد السرعة الأولية لعملية الضغط في برامج الثني.

• السرعة الافتراضية لفك الضغط: يحدد السرعة الأولية لعملية فك الضغط في برامج الثني.

• زمن التوقف الافتراضي: يحدد الزمن الأولي لعملية التوقف في برامج الثني.

• السرعة الافتراضية للمحور X: يحدد سرعة التشغيل الأولية لمحور X في برامج الثني الجديدة.

• الانتظار الافتراضي للانسحاب: يحدد الوقت الافتراضي الذي ينتظره المتحكم لعملية الانسحاب في برامج الثني لتحديد سلوك الجهاز.

• رمز التغيير الافتراضي للخطوة: يتحكم في توقيت تبديل الخطوة في برامج الثني من خلال رمز محدد.

• الوقت الافتراضي للتأخير: يُعدّل وقت انتظار محور X أثناء تبديل الخطوة لتحسين كفاءة التعامل مع المنتج.

• زاوية ما قبل الثني الافتراضية: يحدد زاوية ما قبل الثني الافتراضية للمنتجات البيانية.

• فتحة الطية الافتراضية: يحسب موضع الشعاع أثناء ثني الصفائح، مع قيمة ابتدائية تبلغ 0.0 مم (لضمان التماس الكامل للحافة).

• الأبعاد الافتراضية: يحدد نوع البعد الافتراضي (البعد الداخلي أو البعد الخارجي) للرسومات البيانية للمنتج.

• المادة الافتراضية: يحدد اختيار المادة الابتدائي للمنتجات الجديدة أو البرامج الجديدة.

• نصف القطر الافتراضي: يحدد القيمة الابتدائية لنصف القطر في مربع حوار خصائص المنتج.

• السماح بالثني الافتراضي: يحدد القيمة الابتدائية للسماح بالثني في خصائص المنتج.

إن إتقان هذه الإعدادات الافتراضية لجهاز DELEM DA-69S يمكن أن يساعدك في تهيئة برامج الثني والرسومات المنتج بدقة، مما يحقق تحسينًا مزدوجًا في الدقة التشغيلية والكفاءة.

الخطوة 7: ضبط إعدادات الحساب

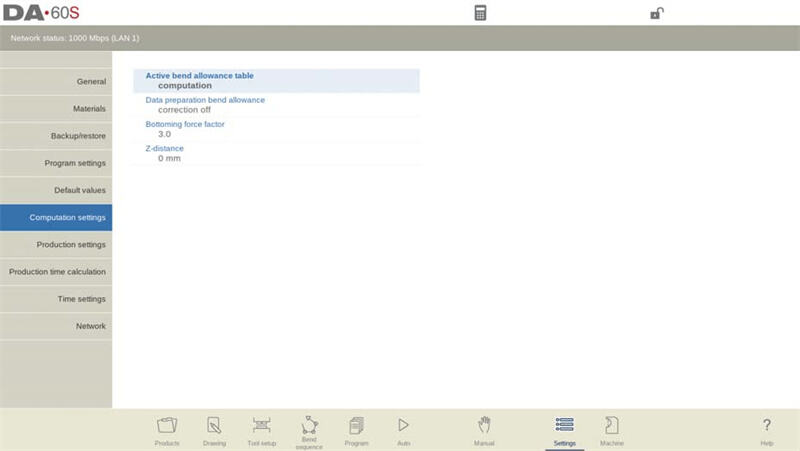

يوفر وحدة تحكم DELEM DA-69S طريقتين لحساب هامش الثني، كما هو موضح أدناه:

1. الحساب: تستخدم الصيغة القياسية المدمجة في وحدة التحكم لحساب هامش الثني.

2. الجدول: تقوم بإجراء عمليات حسابية استنادًا إلى جدول هامش ثني مسبق الإعداد (ويحتوي على قيم تصحيح محددة).

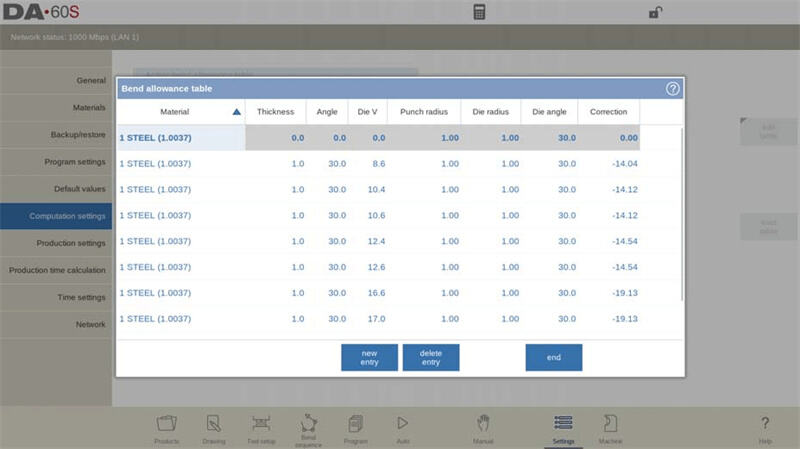

عند اختيار معلمة "جدول هامش الثني النشط"، سيتم إضافة وظيفة إضافية تُسمى "تحرير الجدول". من خلال هذه الوظيفة، يمكنك تعديل محتوى الجدول وفقًا لاحتياجاتك المخصصة. بعد النقر على "تحرير الجدول"، سيُفتح الجدول في نافذة جديدة مع أزرار تحكم مستقلة بداخلها لتسهيل التشغيل.

في وضع إعدادات DELEM DA-69S، يمكنك تحديد العناصر وتحريرها في الجدول باستخدام مفتاح Tab، ثم اضغط على ENTER لحفظ التعديلات بعد التحرير. يُلاحظ أنه لا يمكن تحرير الجداول إلا إذا كانت محملة مسبقًا؛ ولا يمكن إنشاء جداول جديدة هنا. لمزيد من المعلومات التفصيلية حول جداول هامش الثني، يرجى الرجوع إلى دليل مستخدم DELEM. لتحميل جدول، انقر على "تحميل جدول" وحدد موقع تخزين ملف الجدول.

بالإضافة إلى طريقة حساب هامش الثني، يمكن أيضًا ضبط المعلمات المتعلقة بالحساب التالية:

1. هامش ثني إعداد البيانات:

◦ إيقاف التصحيح: لا يتم إضافة أي هامش ثني في البرمجة العددية.

◦ تشغيل التصحيح: يتم إضافة تصحيح هامش الثني في البرمجة العددية.

• تؤثر هذه الإعدادات على القيم في برمجة المنتج ضمن وضع البرمجة، وبالتالي تؤثر على بيانات تصحيح المحور المخزنة في البرنامج. ومع ذلك، لا تؤثر على وضع الرسم أثناء عملية ما بعد المعالجة في وحدة التحكم، لأن وضع الرسم دائمًا يأخذ هامش الثني بعين الاعتبار.

1. عامل قوة التهوية: تحسب قوة التهوية كالتالي: "قوة الثني بالهواء × عامل قوة التهوية". ويمكن التحكم بقوة التهوية عن طريق تعديل هذا العامل.

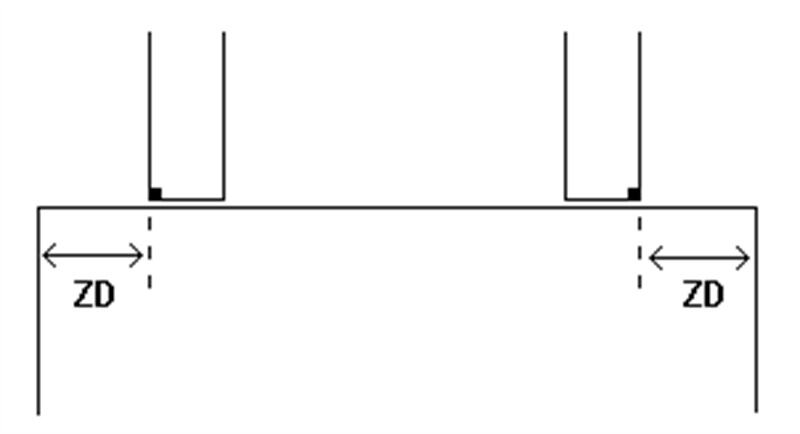

2. المسافة Z: تحدد المسافة من حافة الإصبع إلى زاوية الصفيحة. بالنسبة للأنظمة المجهزة بمحور Z تلقائي، يتم احتساب موقع الإصبع تلقائيًا بناءً على نهاية الصفيحة.

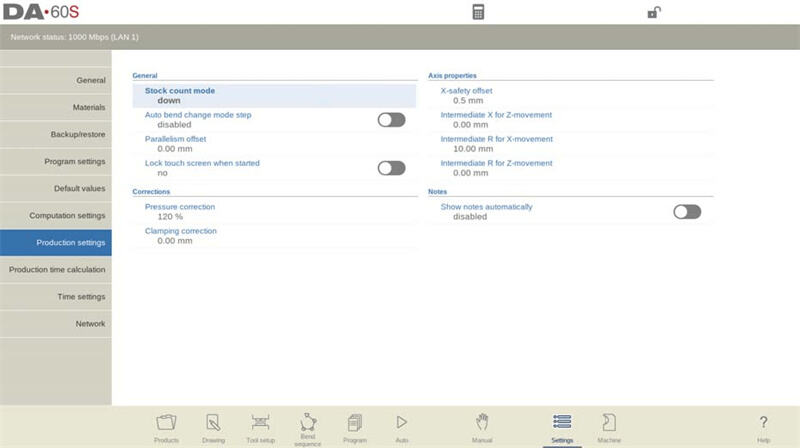

الخطوة 8: ضبط إعدادات الإنتاج بدقة

في علامة التبويب "إعدادات الإنتاج"، يمكنك ضبط عملية الإنتاج بدقة من خلال المعاملات التالية لضمان السلامة التشغيلية والدقة:

• وضع عد القطع:

◦ العد التنازلي: ينخفض عداد المخزون بمقدار 1 مع كل دورة إنتاج مكتملة؛ ويُوقف الجهاز العمل عندما يصل العداد إلى الصفر، ويتم إعادة تعيين العداد عند التشغيل التالي.

◦ العد التصاعدي: يزداد عداد المخزون بمقدار 1 مع كل دورة إنتاج مكتملة، وهو مناسب لإحصاء تقدم الإنتاج.

• خطوة وضع تغيير الثني التلقائي:

◦ معطل: يجب اختيار المجموعة التالية من معايير الثني وتشغيلها يدويًا.

◦ مفعل: يقوم النظام تلقائيًا بتحميل المجموعة التالية من معايير الثني، ولكن يجب الضغط على زر البدء يدويًا لتفعيل حركة تحديد موقع المحور.

• انحراف التوازي: يمكن ضبط التوازي الكلي لمسار المحور Y لضمان بقاء توازي المحور Y ضمن النطاق المسموح به أثناء الإنتاج.

• قفل شاشة اللمس عند البدء: يمكنك اختيار قفل شاشة اللمس أثناء تشغيل الجهاز لمنع تغيير المعايير نتيجة عملية تشغيل خاطئة.

• تصحيح الضغط: يمكن تعديل نسبة القوة المحسوبة لتحقيق التحكم الدقيق بصمام الضغط.

• تصحيح التثبيت: يمكن إزاحة موقع الشعاع لتحقيق تثبيت محكم للصفيحة. يؤدي إدخال قيمة موجبة إلى تعميق موقع الشعاع، في حين يؤدي إدخال قيمة سالبة إلى رفع موقع الشعاع.

• السرعة الافتراضية لعودة دعم القطعة: إذا كان الجهاز مزودًا بوظيفة دعم القطعة، يمكن ضبط سرعة عودة دعم القطعة بعد الثني (وتعبر عنها كنسبة مئوية من السرعة القصوى).

• إزاحة الأمان في المحور X: يُعرّف المنطقة الآمنة الدنيا للمحور X لمنع الاصطدامات بين المحور R ومكونات الجهاز أثناء التشغيل.

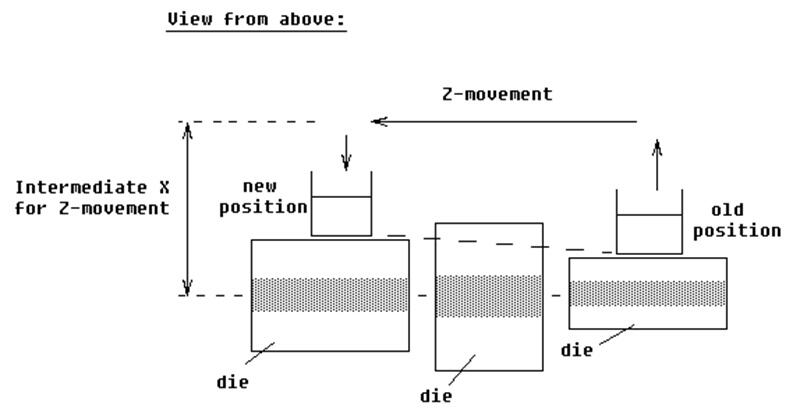

القيمة الوسيطة لـ X بالنسبة للحركة في المحور Z

يُعد هذا المعامل إعدادًا رئيسيًا في نظام DELEM DA-69S لمنع الاصطدامات أثناء حركة المحور Z. ويُعرّف منطقة أمان قياسية في المحور X تنطبق على جميع البرامج. والوصف التفصيلي هو كما يلي:

1. الغرض: يُعيّن قيمة أمان مؤقتة على المحور X لتجنب الاصطدامات (خاصةً عند استخدام قوالب بأحجام مختلفة). يُرجى ملاحظة أن هذا لا ينبغي الخلط بينه وبين "إزاحة الأمان في المحور X".

2. المنطق الوظيفي:

◦ إذا كانت القيمة تساوي 0، يتم تعطيل هذه الوظيفة.

◦ عند التمكين، يضمن وجود منطقة أمان ثابتة للمحور X.

1. الاستخدام في عمليات القوالب: يجب تعيين القيمة الوسيطة للمحور X إلى قيمة أكبر من منطقة الأمان الخاصة بأكبر قالب لضمان مسافة تجاوز كافية.

2. سيناريوهات الحركة والمنطق المتخذ:

◦ كل من الموضعين القديم والجديد للمحور X خارج منطقة الأمان: يتحرك المحور X والمحور Z في نفس الوقت.

◦ يكون الموضع القديم للمحور X خارج منطقة الأمان، بينما يكون الموضع الجديد داخل المنطقة: يتحرك المحور Z أولاً، ثم يتبعه المحور X.

◦ يكون الموضع القديم للمحور X داخل منطقة الأمان، بينما يكون الموضع الجديد خارجها: يتحرك المحور X أولاً، ثم يتبعه المحور Z.

• كل من الموضع القديم والجديد لمحور X داخل منطقة الأمان: يتحرك المؤشر الخلفي أولاً إلى الموضع الوسيط لمحور X، ثم يتحرك محور Z، وأخيرًا يتحرك محور X إلى الموضع الجديد.

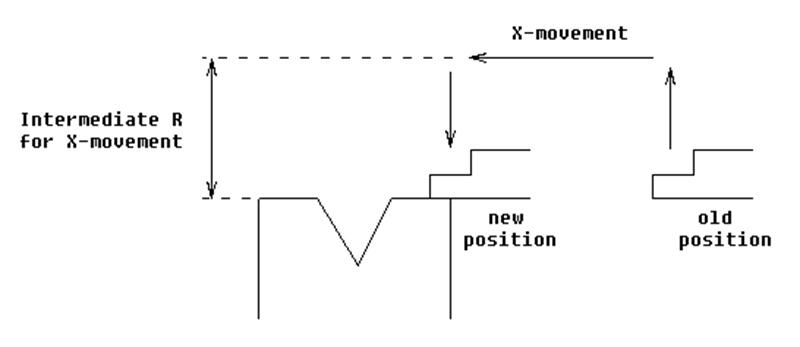

القيمة الوسيطة لـ R بالنسبة للحركة على محور X

1. الغرض: يمنع الاصطدامات أثناء حركة محور X من خلال تعديل مؤقت لموضع محور R.

2. المنطق الوظيفي:

◦ إذا كانت القيمة تساوي 0، يتم تعطيل هذه الوظيفة.

• إذا كانت القيمة غير صفرية، يتم تنشيط هذه الوظيفة تلقائيًا عندما يدخل محور X منطقة أمان القالب.

1. عملية الإجراء:

أ. يتحرك محور R إلى الموضع الوسيط.

ب. يتحرك محور X إلى الموضع المستهدف.

ج. يعود محور R إلى موضعه الأصلي.

2. تعريف منطقة الأمان:

• منطقة الأمان (SZ) = إزاحة أمان X + مسافة الأمان (SD).

◦ من بينها، "X-Safety Offset" هو منطقة السلامة المحددة للقالب، و"Safety Distance (SD)" يتم ضبطها بواسطة مورد الجهاز.

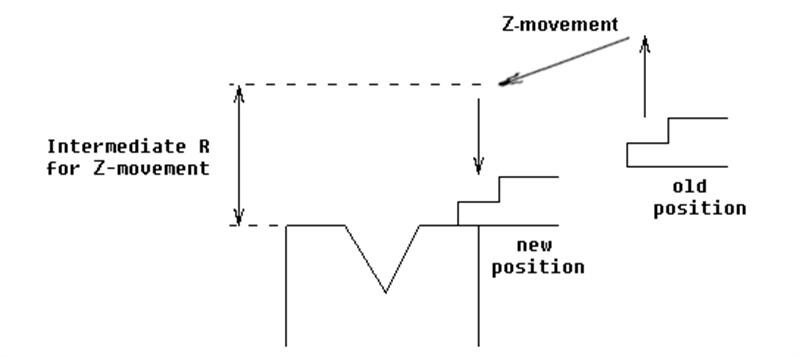

R وسيطة للحركة في المحور Z

إذا كانت قيمة هذا المعامل غير صفرية، فسوف يضبط النظام موقعاً مؤقتاً للمحور R. عندما يكون إصبع المقياس الخلفي داخل منطقة سلامة القالب، يمكن لهذا الإعداد أن يضمن سلامة الحركة في المحور Z. يمكنك تعديل هذا المعامل وفقاً للاحتياجات الفعلية لتحسين أداء الجهاز وزيادة السلامة التشغيلية.

عملية الإجراء:

1. يتحرك المحور R إلى الموضع الوسيط.

2. يتحرك المحور Z إلى الموضع المستهدف.

3. يعود المحور R إلى موضعه الأصلي.

بالإضافة إلى ذلك، في وضع إعدادات DELEM DA-69S، يمكنك تهيئة وظيفة "عرض ملاحظات خطوة الثني تلقائياً عند بدء الوضع التلقائي واختيار خطوة ثني جديدة". بعد تفعيل هذا المعامل، ستظهر الملاحظات بشكل منبثق في الوضع التلقائي.

الخطوة 9: تهيئة إعدادات الشبكة والوقت

حساب وقت الإنتاج

في وضع إعدادات DELEM DA-69S، يمكنك تحسين وظيفة حساب وقت الإنتاج لعملية الثني. ويتأثر وقت الإنتاج بشكل رئيسي بعاملين: الأول هو سرعة تحديد موضع المحاور (ويعتمد على إعدادات الجهاز)، والثاني هو وقت معالجة المنتج (ويعتمد على أبعاد المنتج).

يختلف وقت معالجة المنتج باختلاف الأبعاد: يمكن قلب المنتجات ذات الأبعاد الصغيرة في اتجاه المحور Z بسرعة، في حين تتطلب المنتجات ذات الأبعاد الكبيرة في اتجاه المحور X (والتي تتطلب قلبًا من الأمام إلى الخلف أو قلبًا مدمجًا) وقتًا أطول للتعامل معها. ويمكن تعديل وقت المعالجة بالطرق التالية:

• تحديد 3 قيم حدّية لتقسيم طول المنتج إلى 4 فترات.

• تحديد وقت القلب (بالثواني) لكل فترة على حدة.

إعدادات الوقت

• عرض الوقت: يمكنك ضبط وضع عرض الوقت في شريط العنوان، مع وجود خيارات تشمل "عرض التاريخ والوقت"، أو "عرض الوقت فقط"، أو "عدم عرض الوقت".

• تنسيق الوقت: يمكنك اختيار عرض الوقت بالصيغة التي تبلغ 24 ساعة أو الصيغة التي تبلغ 12 ساعة.

• تنسيق التاريخ: يمكنك اختيار تنسيق عرض التاريخ، مع وجود خيارات تشمل "اليوم-الشهر-السنة"، "الشهر-اليوم-السنة"، أو "السنة-الشهر-اليوم".

• تعديل الوقت: يمكنك تعديل التاريخ والوقت يدويًا، وبعد التعديل يتم تحديث تاريخ ووقت نظام التشغيل في النظام بشكل متزامن.

إعدادات الشبكة

في وضع "الإعدادات" في جهاز DELEM DA-69S، يمكنك الوصول إلى علامة التبويب "الشبكة" من خلال خيار "الشبكة". وتشمل هذه العلامة إعدادات الشبكة، والتشخيص، والمشاركة المحلية، والمشاركة عن بُعد، والتي يمكن أن تحسن اتصال الجهاز.

• تهيئة معلمات الشبكة: بمساعدة مسؤول النظام، قم بتعيين المعايير القياسية للشبكة (لكي تضمن اتصالاً شبكيًا طبيعيًا).

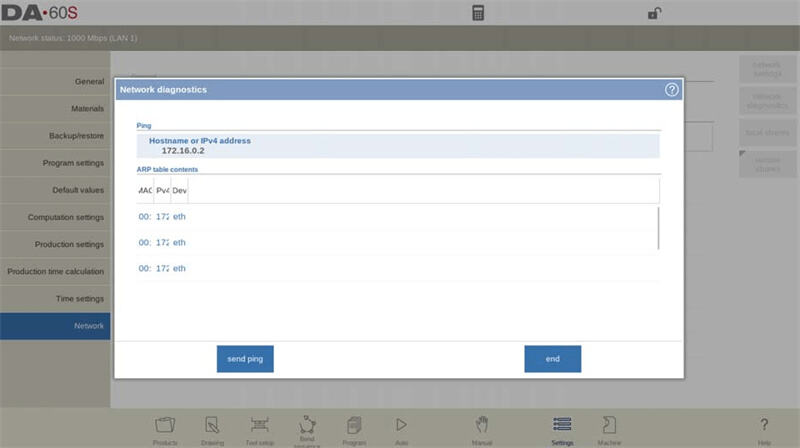

• تشخيص الشبكة: تتوفر أدوات تشخيصية لنقل البيانات الأساسية الخاصة بالشبكة، ويمكن استخدامها للتحقق مما إذا كانت وظيفة الشبكة طبيعية أم لا.

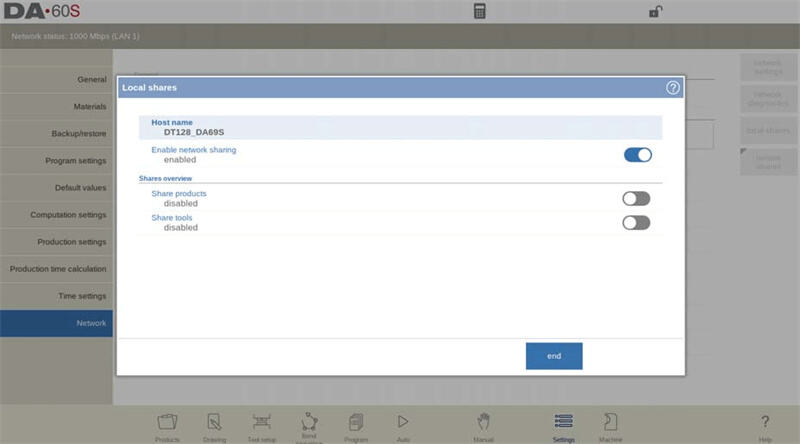

• المشاركة المحلية: يمكن تمكين إعدادات ذات صلة لمشاركة الدليل المحلي لنظام التحكم العددي (CNC) عبر الشبكة للوصول إليه من قبل الأجهزة الأخرى.

• المشاركة عن بُعد: يمكن مشاركة الأدلة عن بُعد عبر الشبكة والوصول إليها من جانب نظام التحكم العددي (CNC). ويمكن إضافة أو حذف الأدلة المشتركة وفقًا للحاجة لتحسين الكفاءة التشغيلية.

الأسئلة الشائعة (FAQ)

هل يمكنني تخصيص المعلمات في وضع إعدادات DELEM DA-69S؟

نعم. يدعم وضع إعدادات DELEM DA-69S تخصيص مجموعة متنوعة من المعلمات، مثل طول الشوط وتكوين مؤخرة القياس. ويمكن تعديل هذه المعلمات وفقًا للاحتياجات الإنتاجية الفعلية لتحسين أداء الجهاز.

هل يحتوي وضع إعدادات DELEM DA-69S على وظيفة إعادة الضبط؟

نعم. في وضع إعدادات DELEM DA-69S، قم بالدخول إلى علامة التبويب "إعدادات النظام" للعثور على خيار "استعادة الإعدادات الافتراضية". إذا واجهت مشكلات في التهيئة أو كنت ترغب في استعادة جميع المعلمات إلى حالتها الأولية، يمكنك استخدام هذه الوظيفة.

ماذا يجب أن أفعل إذا كان وضع إعدادات DELEM DA-69S غير مستجيب؟

إذا كان وضع الإعدادات غير مستجيب، يمكنك استكشاف الأخطاء وإصلاحها وفقًا للخطوات التالية:

1. تحقق مما إذا كانت جميع الاتصالات (مثل مصدر الطاقة وكابلات البيانات) آمنة.

2. أعد تشغيل الجهاز ثم حاول الدخول إلى وضع الإعدادات مرة أخرى.

3. إذا لم تُحل المشكلة بعد، يمكنك الرجوع إلى فصل استكشاف الأخطاء وإصلاحها في دليل المستخدم أو الاتصال بالدعم الفني الرسمي للحصول على المساعدة.

الاستنتاج

يتطلب تهيئة وضع إعدادات DELEM DA-69S اتباع عدد من الخطوات الأساسية لضمان تحقيق الجهاز لأداء مثالي. ومن خلال الإرشادات المقدمة في هذه المقالة (مثل تهيئة المعلمات والفحوصات الدورية)، يمكن تقليل الأخطاء التشغيلية بفعالية وتحسين الكفاءة الإنتاجية الشاملة.

إذا كنت بحاجة إلى دعم إضافي أثناء استخدام جهاز DELEM DA-69S أو لديك أسئلة محددة للاستشارة، يُرجى عدم التردد في الاتصال بفريقنا؛ فسنقدم مساعدة تقنية مفصلة لضمان حصولك على جميع الموارد اللازمة لتشغيل الجهاز بكفاءة. بالإضافة إلى ذلك، يمكنك أيضًا الرجوع إلى وثائقنا الأخرى للحصول على المزيد من نصائح استخدام الجهاز والتحليلات المتعمقة، مما يساعدك على استغلال القيمة الكاملة للجهاز.
