مكابح الضغط

في صناعة ثني الصفائح، تُعد تهيئة وإدارة الأدوات بكفاءة أمراً بالغ الأهمية لضمان عمليات الثني الدقيقة وعالية الجودة. يتيح نظام التحكم DELEM DA53T، الذي يُستخدم على نطاق واسع نظراً لوظائفه المتطورة وتصميمه السهل الاستخدام، للمشغلين إمكانية إضافة أدوات جديدة بسهولة، مما يحسّن تكوين أدوات الجهاز. سيوفر لك هذا الدليل إرشادات خطوة بخطوة حول كيفية إضافة قوالب علوية وسفلية جديدة إلى نظام DELEM DA53T، لمساعدتك في إعداد أدوات مكبس الثني الخاص بك بسلاسة، وضمان عملية سلسة وفعالة.

أهمية إعداد الأدوات

يُعد إعداد الأدوات أمرًا أساسيًا لتشغيل آلة الثني. ويضمن التكوين الصحيح للأدوات ثنيًا دقيقًا وثابتًا، وهو ما يُعد ضروريًا لكل من جودة المنتج وكفاءة الإنتاج. وإتقان طريقة إضافة أدوات جديدة إلى وحدة تحكم DELEM DA53T لا يحسّن فقط العمليات الإنتاجية، بل يتيح أيضًا الاستجابة المرنة لمتطلبات العملاء المتنوعة.

سيوضح هذا الدليل كيفية إضافة القوالب العلوية والسفلية إلى نظام DELEM DA53T. يرجى اتباع الخطوات بعناية لتجنب الأخطاء ولضمان تكوين أداة صحيح وموثوق.

الجزء الأول: إضافة السكاكين الجديدة (القوالب العلوية)

الخطوة الأولى في إعداد أدواتك هي إضافة السكاكين، أو القوالب العلوية، إلى وحدة تحكم DELEM DA53T. اتبع الخطوات التالية لإعداد السكاكين.

• انقر على الجهاز

• ابدأ العملية عن طريق تحديد الآلة المحددة التي تريد العمل معها على واجهة DELEM DA53T. هذه الخطوة الأولى حاسمة، لأنها تضمن أن الإعدادات والتكوينات التي تطبقها مصممة خصيصاً لقدرات المعدات المختارة ومواصفاتها. تنقل عبر الواجهة باستخدام أجهزة التحكم بشاشة اللمس، والتي تم تصميمها للعمل سهل الاستخدام. بمجرد تحديد نموذج الجهاز الصحيح، تأكد من اختيارك للمضي قدما. هذا الاهتمام الدقيق بالتفاصيل لا يسهل فقط عملية الإعداد السلسة بل يزيد أيضا من الكفاءة والدقة العامة لعمليات الانحناء التي ستقوم بها.

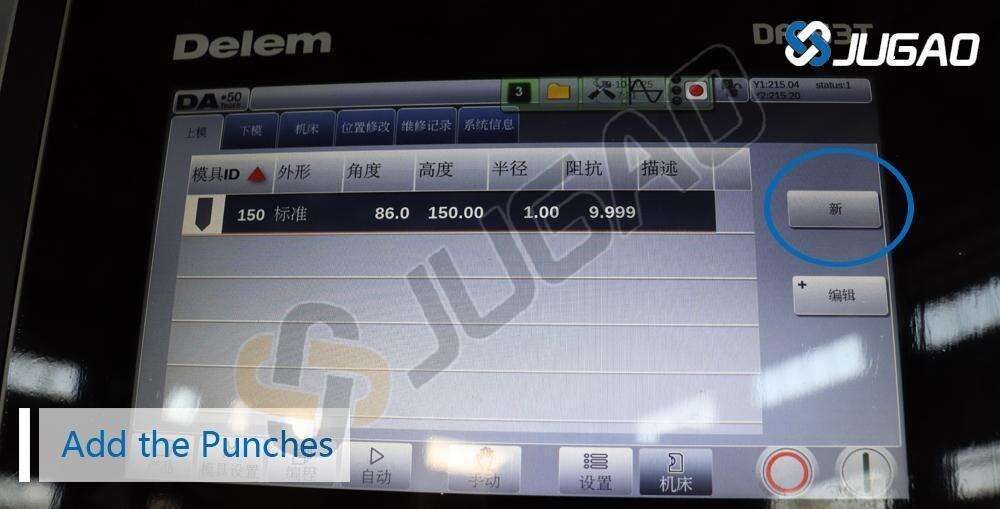

• أضف لكمات

في لوحة التحكم، انتقل إلى قسم "القاطعات" لبدء عملية إضافة قاطعة جديدة. تم تصميم هذا القسم خصيصًا لإدارة القاطعات المختلفة المتاحة لعمليات الثني الخاصة بك. بمجرد دخولك إلى قسم القاطعات، انقر على خيار "إضافة القاطعة" للبدء. سيُرشدك هذا الخيار خلال الخطوات الضرورية لإدخال قاطعة جديدة في النظام. بعد ذلك، انقر على زر "جديد" لإنشاء إدخال قاطعة جديد. يفتح هذا الإجراء نموذجًا يمكنك من خلاله إدخال التفاصيل الأساسية مثل الأبعاد ونوع المادة والمواصفات، مما يضمن تهيئة القاطعة الجديدة بشكل صحيح لتلبية احتياجاتك.

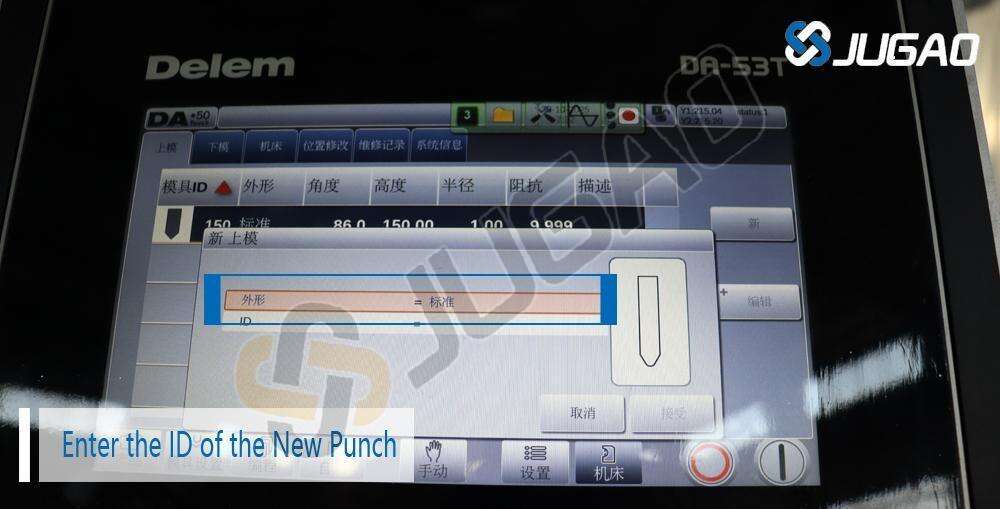

• أدخل معرف القاطعة الجديدة

أدخل المعرف الفريد أو الاسم للقاطع الجديد في الحقل المخصص. هذا المعرف ضروري، حيث يجب أن يتطابق مباشرة مع قالب القاطع الفعلي الذي تقوم بتركيبه على آلة ثني الصفائح (البريس فريك). يساعد اختيار معرف مناسب في الحفاظ على التنظيم، ويضمن للمشغلين التعرف بسهولة واسترجاع القاطع الصحيح أثناء الإعداد والتشغيل. يُنصح باستخدام نظام تسمية يعكس الخصائص الأساسية للقاطع، مثل حجمه أو وظيفته، لتسهيل التعرف السريع عليه. إن هذه الدقة في التفاصيل لا تعزز كفاءة سير العمل فحسب، بل تقلل أيضًا من احتمالية حدوث أخطاء أثناء عملية الثني.

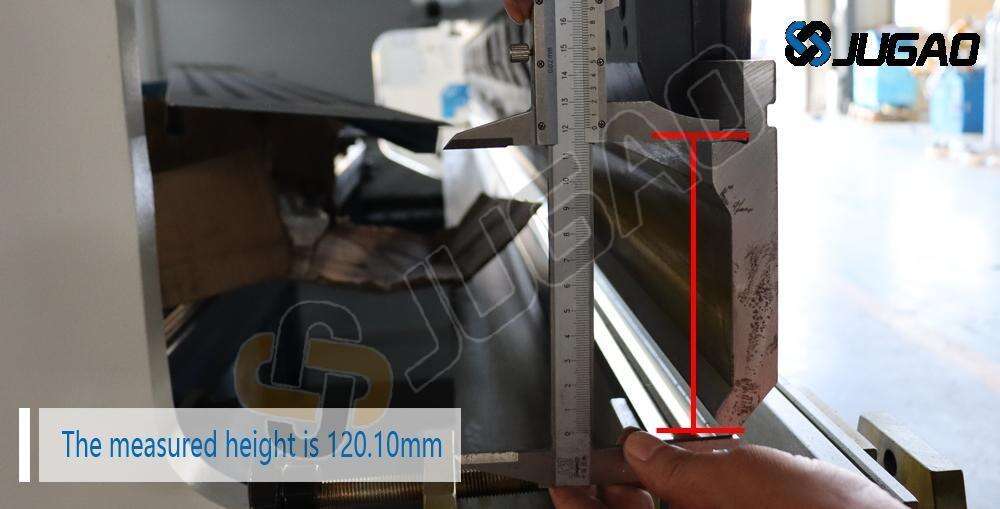

• قيس ارتفاع القاطع

قم بقياس ارتفاع القالب الجديد بعناية للتأكد من تركيبه بشكل صحيح في جهازك. إن القياسات الدقيقة ضرورية لتحقيق الأداء الأمثل ومنع أي مشكلات تشغيلية. في هذا المثال، يبلغ ارتفاع القالب المقاس 120.10 مم. هذه الأبعاد الدقيقة مهمة للغاية، حيث يمكن أن تؤثر أي اختلافات طفيفة على محاذاة القالب ووظيفته داخل آلة الثني. بعد القياس، قم بالتحقق مرة أخرى من الارتفاع للتأكد من دقته قبل المضي قدمًا في التركيب. إن تركيب القالب بشكل مناسب لا يحسن فقط من جودة عملية الثني، بل يساهم أيضًا في السلامة والكفاءة العامة لتشغيل الجهاز.

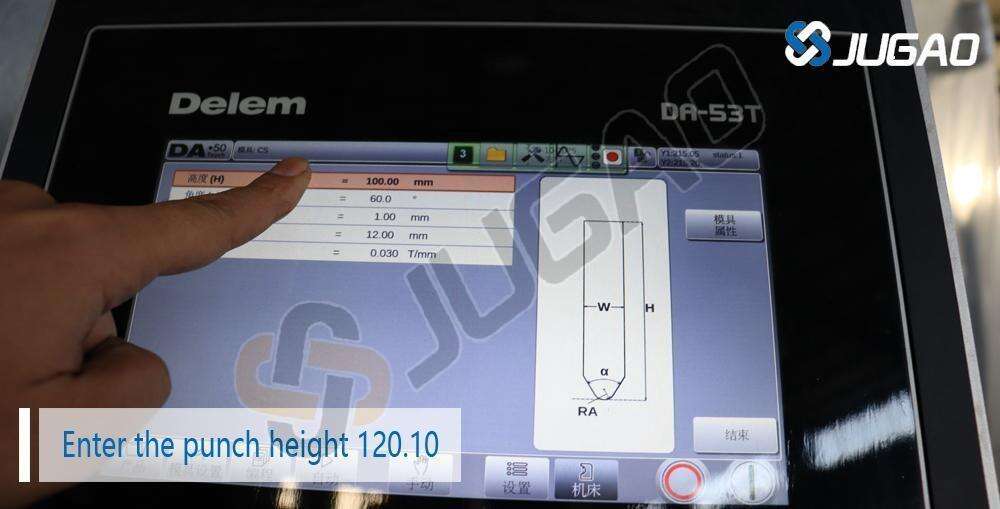

• أدخل ارتفاع القالب

أدخل ارتفاع المثقب البالغ 120.10 مم في نظام DELEM DA53T لضمان تمكّن الجهاز من التعرف بدقة على مواصفات المثقب الجديد. تُعد هذه الخطوة حاسمة، لأنها تسمح للنظام بتعديل إعداداته وفقًا لذلك، مما يُحسّن عمليات الثني لتتناسب مع الأبعاد المحددة للمثقب. انتقل إلى الحقل المناسب ضمن قسم المثاقب في الواجهة وأدخل القياس بدقة. بعد إدخال الارتفاع، تحقق من صحة البيانات لتجنب أي مشكلات محتملة أثناء التشغيل. يساعد هذا الاهتمام بالتفاصيل في الحفاظ على سلامة عملية الثني ويعزز الإنتاجية الشاملة.

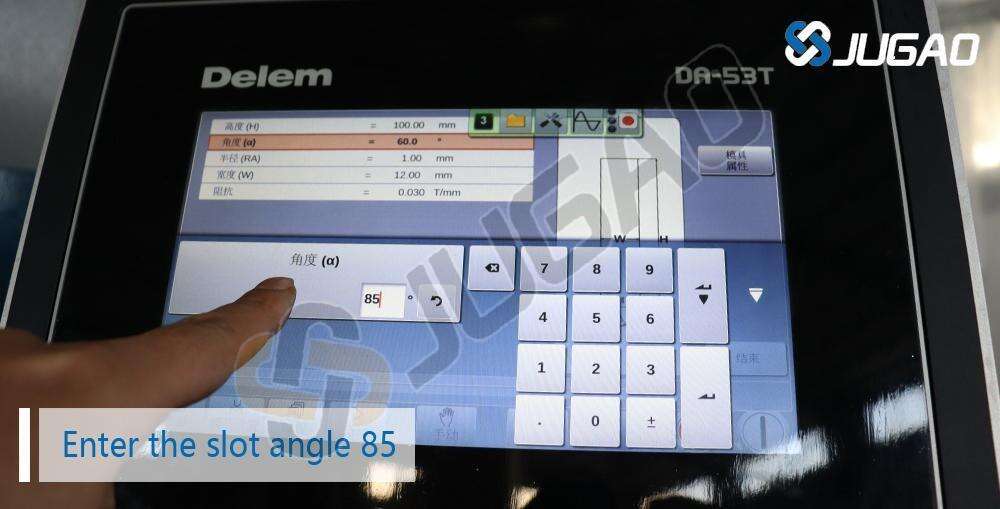

• إدخال زاوية الفتحة

زاوية فتحة المثقب هي عامل حاسم في عملية الثني، حيث تؤثر بشكل مباشر على جودة ودقة الثنيات المنتجة. بالنسبة لهذه الخطوة بعينها، تم ضبط زاوية الفتحة على 85 درجة. من الضروري إدخال هذه القيمة بدقة إلى نظام DELEM DA53T لضمان تشغيل الجهاز ضمن المعايير المحددة. للقيام بذلك، انتقل إلى الحقل المخصص لزاوية فتحة المثقب وأدخل القيمة 85 درجة. قم بالتحقق مرتين من الإدخال للتأكد من صحته، لأن الأخطاء الطفيفة حتى قد تؤدي إلى عدم المحاذاة وتؤثر على النتيجة النهائية لعملية الثني.

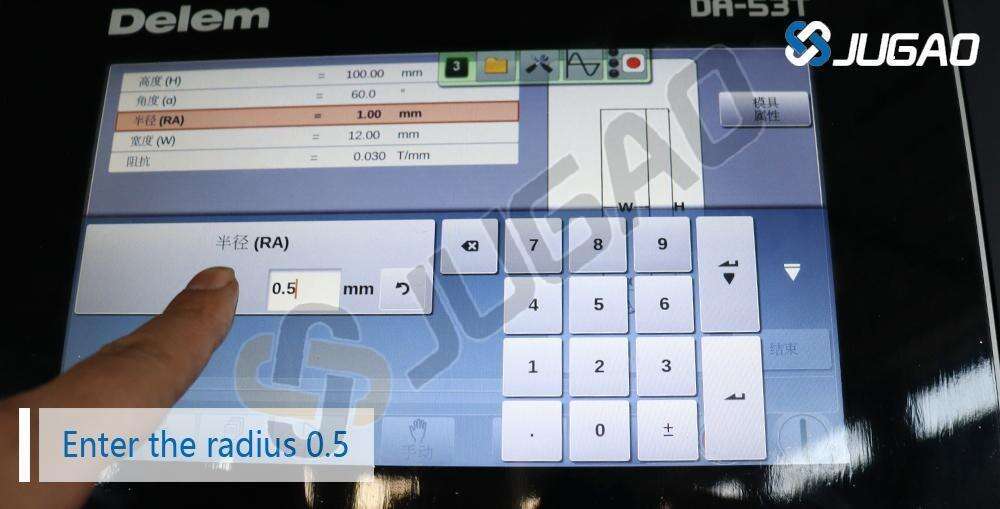

• أدخل قيمة نصف القطر

غالبًا ما تحتوي المثاقب على نصف قطر يكون ضروريًا لتحديد ملف الانحناء وضمان الانحناء المطلوب في المادة. ويؤدي هذا نصف القطر دورًا كبيرًا في تحديد الشكل النهائي للانحناء، ويؤثر على الجوانب الجمالية والوظيفية معًا. بالنسبة لهذا المثقاب المحدد، يُقاس نصف القطر بـ 0.5 مم. ويتيح هذا نصف القطر الصغير نسبيًا ثنيًا دقيقًا مع تقليل خطر تشوه المادة. ومن المهم توثيق هذا نصف القطر بدقة في النظام، حيث يضمن قدرة الجهاز على تنفيذ عملية الثني بشكل صحيح، وإنتاج نتائج عالية الجودة تلبي متطلبات التصميم المحددة.

• قياس عرض المثقاب

بعد ذلك، انتقل إلى قياس عرض القالب، لأن هذا البعد بالغ الأهمية لتوافقه مع آلة الثني والتطبيق المحدد للثني. في هذا المثال، تم تسجيل عرض القالب بقيمة 26.07 مم. يُعد هذا القياس مهمًا لأنه يؤثر بشكل مباشر على قدرة المادة على الثني والأداء العام للقالب أثناء التشغيل. عند إجراء القياس، تأكد من أخذ العرض بدقة واتساق باستخدام الأدوات المناسبة لتجنب أي تباين. وبمجرد التأكد من العرض، من الضروري إدخال هذه القيمة إلى النظام، حيث ستساعد في الحفاظ على تحكم دقيق في عملية الثني وضمان نتائج مثلى.

• إدخال عرض القالب

أدخل عرض القالب، وهو 26.07 مم، في وحدة التحكم DELEM DA53T لضمان اعتراف الجهاز بهذا البعد الحيوي. هذه الخطوة ضرورية للحفاظ على دقة وكفاءة عملية الثني. ابدأ بالوصول إلى القسم المناسب من واجهة وحدة التحكم المخصص لمواصفات القالب. أدخل قياس العرض بعناية، وتأكد من إدخاله بشكل صحيح لمنع حدوث أي أخطاء تشغيلية. بعد إدخال القيمة، تحقق مرة أخرى من الدقة، لأن الأخطاء الصغيرة حتى لو كانت طفيفة يمكن أن تؤدي إلى مشكلات كبيرة أثناء عمليات الثني. إن توثيق عرض القالب بشكل صحيح سيساهم في تحسين الأداء والموثوقية الشاملة لجهازك.

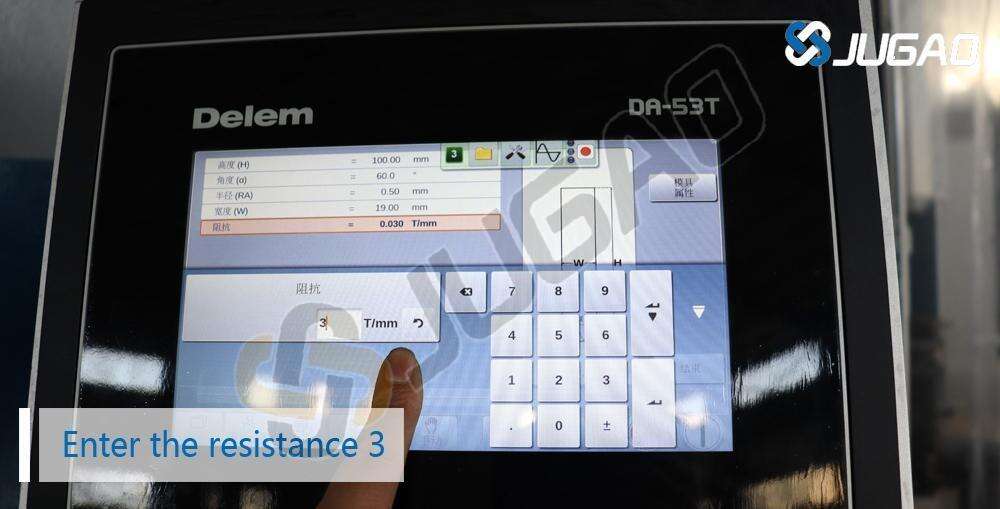

• أدخل قيمة المقاومة

أدخل قيمة المقاومة للقاطع في النظام، حيث إن هذا المعامل بالغ الأهمية لضمان الأداء الأمثل أثناء عملية الثني. في هذه الحالة، تم تعيين المقاومة إلى القيمة 3. ويؤثر هذا الإعداد على طريقة تفاعل القاطع مع المادة، مما ينعكس على جودة الثني والكفاءة الشاملة للعملية. ولإدخال هذه القيمة، انتقل إلى القسم المخصص ضمن وحدة التحكم DELEM DA53T الذي يتناول معاملات القاطع. أدخل بعناية قيمة المقاومة 3، وتأكد من دقة الإدخال لتجنب أي مشكلات محتملة أثناء الإنتاج. تحقق مجددًا من إدخالك للتأكد من صحته، فهذه الدقة ستساعد في الحفاظ على سلامة وموثوقية عملية الثني.

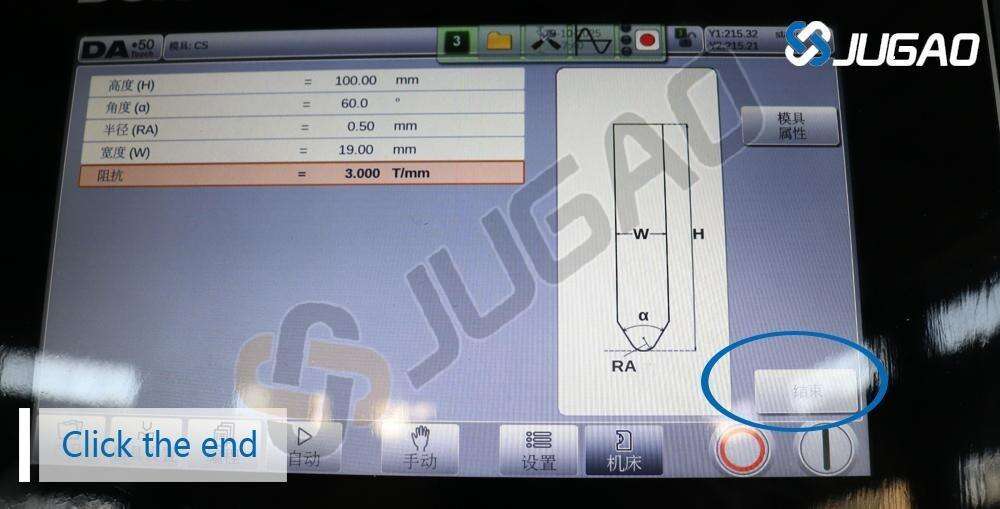

• احفظ وأكمل

بمجرد إدخال جميع معايير الاختراق بدقة في وحدة التحكم DELEM DA53T ، من الضروري إنهاء الإعداد بالنقر على زر End. هذا الإجراء سوف يحفظ جميع التكوينات التي أدخلتها، مما يضمن أن الآلة تحتفظ بالإعدادات المحددة للعمليات المستقبلية. قبل النقر على "إنهاء"، خذ لحظة لمراجعة جميع المعايير مرة أخرى، وتأكيد أن كل قيمة صحيحة وكاملة. هذه الخطوة حاسمة، حيث أن أي إشراف يمكن أن يؤدي إلى عدم كفاءة التشغيل أو الأخطاء خلال عملية الانحناء. من خلال حفظ إعداد الجهاز، يمكنك تسهيل سير العمل أكثر سلاسة وتعزيز الفعالية العامة لعمليات الإنتاج الخاصة بك.

الجزء الثاني: إضافة طلاء جديد (الصقاقات السفلية)

بعد إعداد القوالب بنجاح، تتمثل الخطوة التالية في إضافة القوالب السفلية، المعروفة أيضًا باسم القوالب الدنيا، لإكمال إعداد الأدوات. هذه المرحلة بالغة الأهمية لضمان سير عملية الثني بسلاسة وكفاءة. ابدأ باختيار القوالب المناسبة التي تطابق مواصفات القوالب العلوية التي قمت بإعدادها للتو. قم بوضع القوالب بدقة في المنطقة المخصصة لها في الجهاز، مع التأكد من المحاذاة الصحيحة لتحقيق الأداء الأمثل. انتبه جيدًا إلى أبعاد القالب وتوافقه، حيث إن هذه العوامل ستؤثر بشكل مباشر على جودة الثنيات المنتجة. اتبع هذه الخطوات بعناية لضمان دمج سلس للقوالب ضمن إعداد الأدوات الكلي، مما يمهد الطريق لعمليات ثني دقيقة وفعالة.

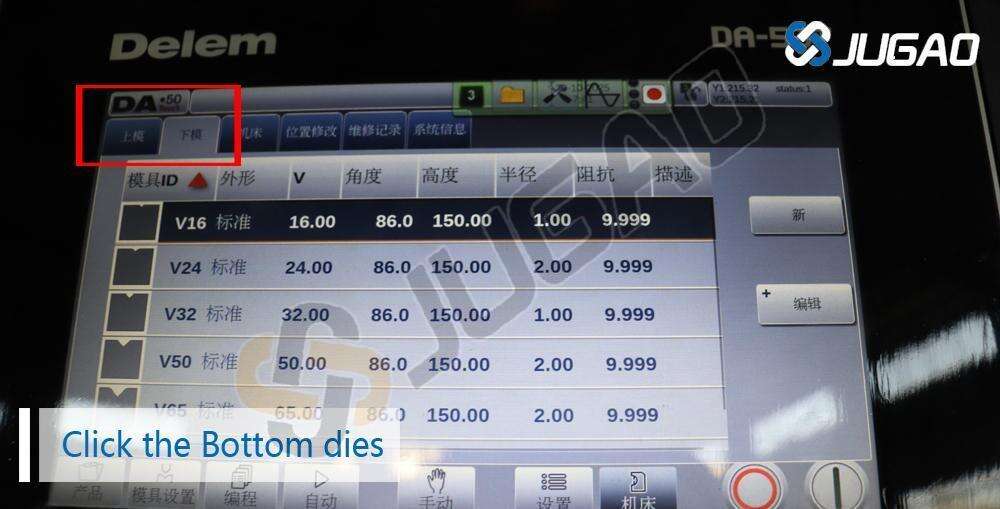

• انقر على قسم القوالب السفلية

انتقل إلى قسم "القوالب السفلية" في واجهة DELEM DA53T لبدء عملية إضافة القالب الجديد. تم تخصيص هذا القسم بشكل خاص لتكوين القوالب السفلية، التي تلعب دورًا حيويًا في عملية الثني. بمجرد دخولك إلى هذه المنطقة، ستجد العديد من الخيارات والإعدادات المتعلقة بالقوالب. ابدأ باختيار الخيار الخاص بإضافة قالب جديد، والذي سيطلب منك إدخال تفاصيل أساسية مثل الأبعاد، ونوع المادة، وأي خصائص محددة تتعلق بالقالب. تأكد من إدخال هذه المعلومات بدقة للحفاظ على التوافق مع المثاقب المُعدَّة. إن الاهتمام باتباع هذه الخطوات يساعد على تسهيل إعداد الأدوات وتحسين الكفاءة الشاملة لعمليات الثني الخاصة بك.

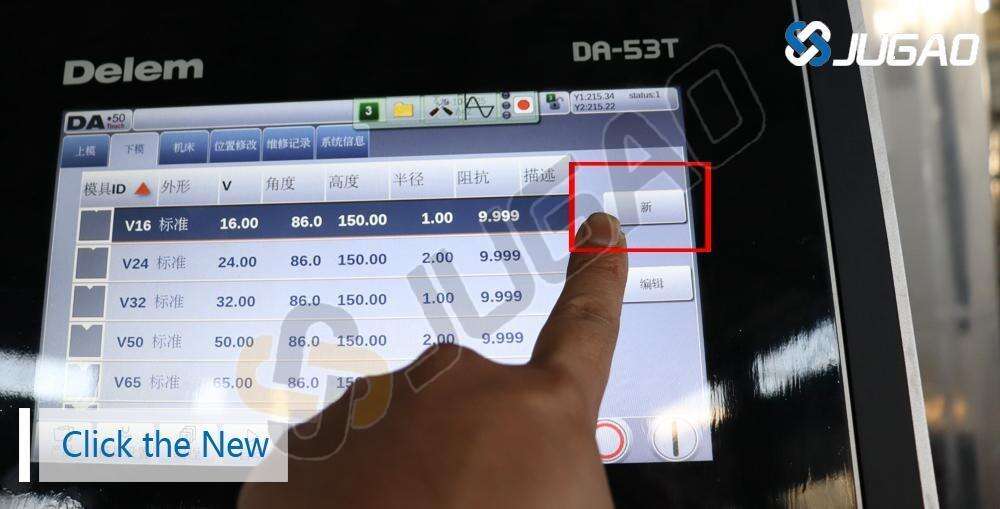

• انقر على جديد

تمامًا كما هو الحال مع القوالب، انقر على زر "جديد" لإنشاء إدخال قالب جديد ضمن واجهة DELEM DA53T. سيتيح لك هذا الإجراء إدخال جميع المواصفات الضرورية للقالب الجديد، مما يضمن انسجامه تمامًا مع إعدادات الأدوات الحالية. بمجرد النقر على "جديد"، ستظهر نموذج تُطلب فيه إدخال التفاصيل الأساسية مثل أبعاد القالب، وخصائص المادة، وأية ميزات فريدة تتعلق بوظيفته. من المهم أن تكون دقيقًا وشاملًا خلال هذه العملية لضمان أداء القالب بأعلى كفاءة أثناء التشغيل. ومن خلال إنشاء إدخال قالب جديد بعناية، فإنك تعد العدة لتحقيق ثني عالي الجودة والحفاظ على الكفاءة الشاملة لتدفق الإنتاج.

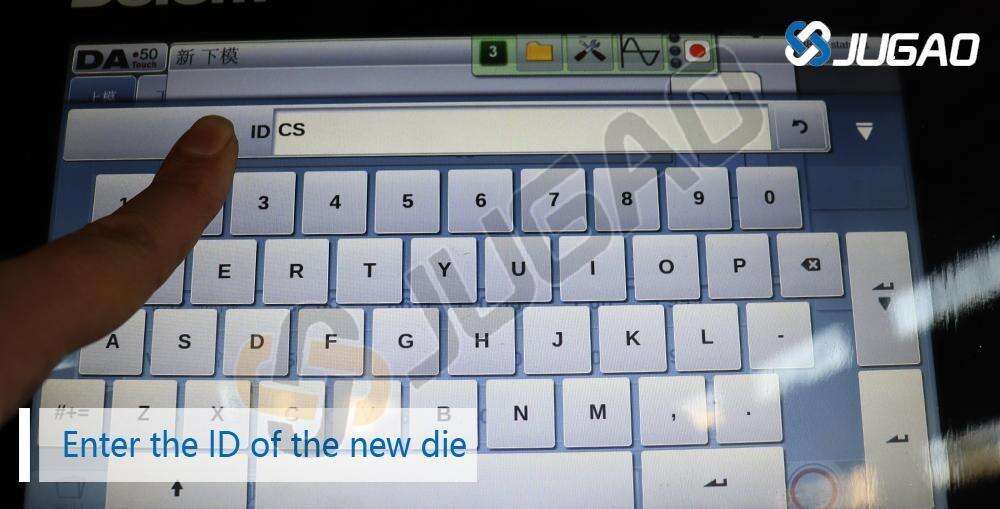

• أدخل تعريف القالب الجديد

أدخل المعرف الفريد أو الاسم للقالب الجديد، وتأكد من أنه يتطابق بدقة مع قالب القص الذي تستخدمه فعليًا. هذا التعريف ضروري للحفاظ على التنظيم وضمان تمكّن المشغلين من التعرف بسهولة على القالب الصحيح واختياره أثناء الإنتاج. ينبغي أن يعكس المعرف أو الاسم المختار بعناية مواصفات القالب أو الغرض المخصص له، مما يسهل الرجوع إليه لاحقًا. خذ الوقت الكافي للتحقق مجددًا من المعلومات المدخلة للتأكد من دقتها، إذ قد يؤدي أي تناقض إلى حدوث لبس وأخطاء محتملة في عملية الثني. ومن خلال ضمان تطابق دقيق بين الإدخال الرقمي والقالب الفعلي، فإنك تساهم في كفاءة العمليات وموثوقيتها بشكل عام.

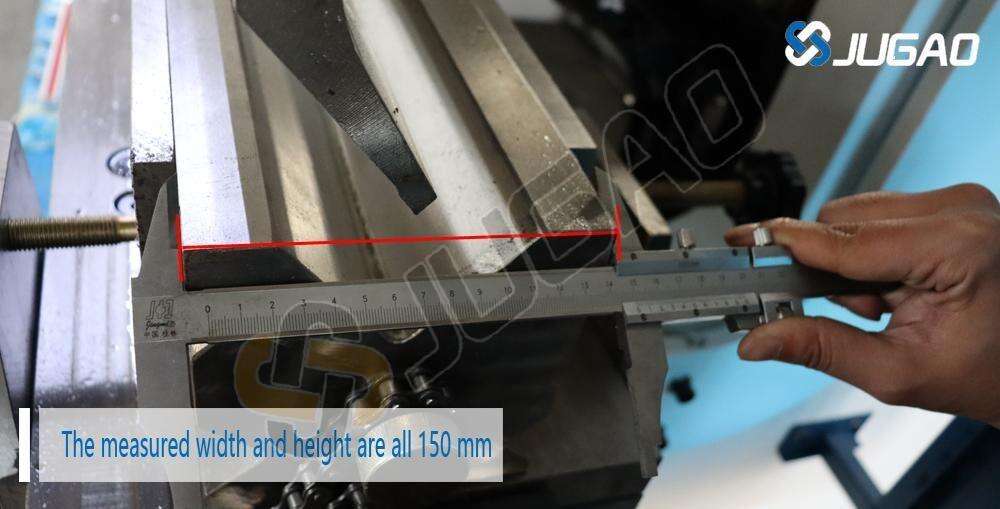

• قياس أبعاد القالب

قم بقياس عرض وارتفاع القالب الجديد بدقة، حيث إن هذه الأبعاد بالغة الأهمية لضمان المحاذاة الصحيحة والوظيفية أثناء عملية الثني. في هذا المثال، تم تسجيل كل من العرض والارتفاع بقيمة 150 مم. باستخدام كاليبر أو أداة قياس مشابهة، خذ هذه القياسات بعناية لضمان الدقة. من المهم ملاحظة أي تباين طفيف، لأن حتى الفروق الصغيرة يمكن أن تؤثر على أداء القالب وجودة الثنيات الناتجة. وبمجرد التأكد من أن البعدين فعلاً 150 مم، أدخل هذه المعلومات إلى واجهة DELEM DA53T، مع التأكد من توافقها مع مواصفات المثقب المقابل للحصول على أفضل النتائج.

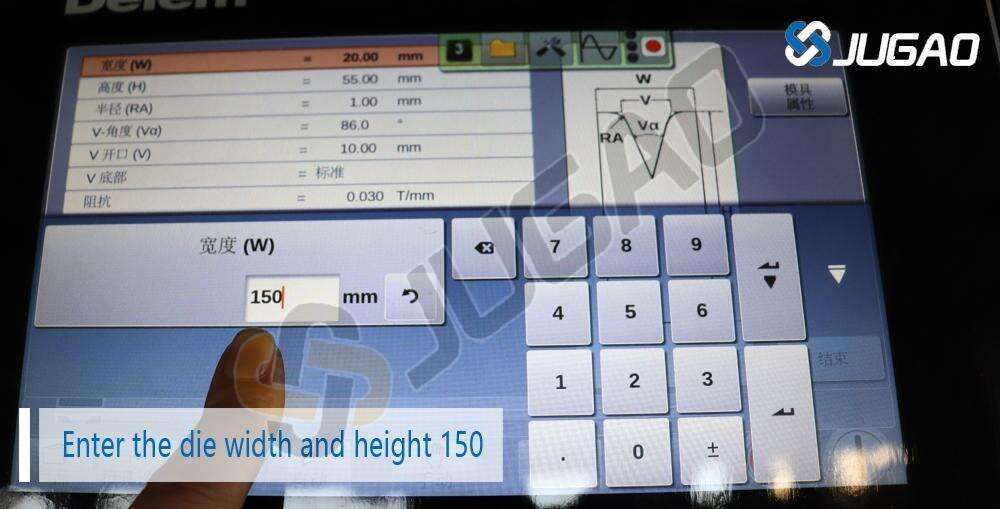

• إدخال أبعاد القالب

أدخل عرض القالب وارتفاعه في النظام، مع تحديد كلا القيستين بـ 150 مم. هذه الخطوة ضرورية للتكوين الدقيق للقالب ضمن واجهة DELEM DA53T. أثناء إدخال هذه الأبعاد، تأكد من التحقق المزدوج من وجود أي أخطاء كتابية للحفاظ على الدقة. إن الإدخال الدقيق للعرض والارتفاع أمر بالغ الأهمية، لأنه يؤثر بشكل مباشر على تفاعل القالب مع المثاقب أثناء عملية الثني. وبمجرد إدخال القيم، راجع المدخلات للتأكد من صحتها. سيساهم هذا الاهتمام بالتفاصيل في ضمان عمليات سلسة ويدعم الفعالية الشاملة لسير عمل الإنتاج.

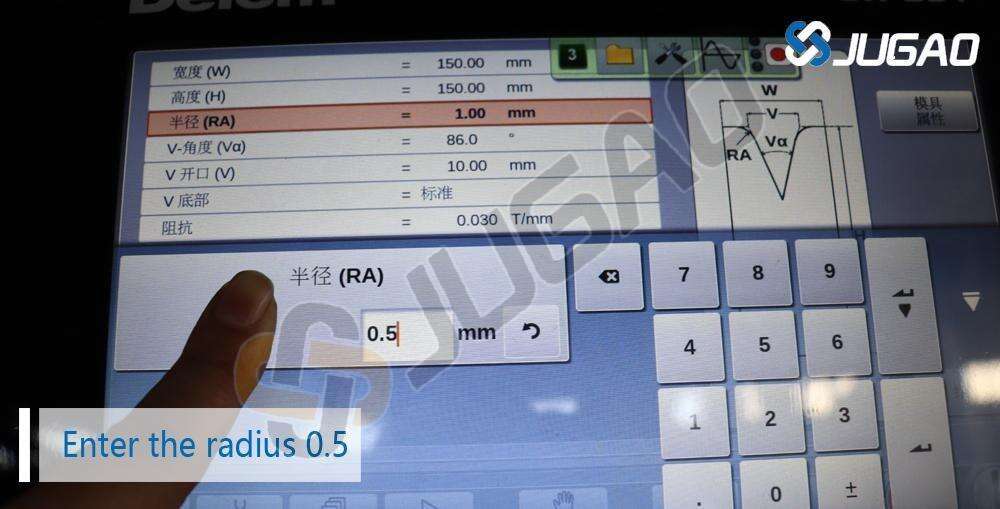

• أدخل قيمة نصف القطر

تمامًا كما هو الحال مع القوالب، يجب أيضًا إدخال نصف قطر القالب في النظام لضمان وظيفة دقيقة أثناء عملية الثني. بالنسبة لهذا القالب بعينه، يُقاس نصف القطر بـ 0.5 مم. إن تسجيل هذه القيمة بدقة أمر بالغ الأهمية، لأن نصف القطر يؤثر على انحناء الثنيات المنتجة ويمكن أن يؤثر على الجودة الشاملة للمنتج النهائي. وعند إدخال نصف القطر في واجهة DELEM DA53T، خذ لحظة للتحقق من أن القيمة صحيحة وتتطابق مع القالب الفعلي الذي تستخدمه. سيساعدك هذا الاهتمام بالتفاصيل في منع أي تناقضات قد تؤثر على كفاءة الإنتاج ويضمن أن يعمل القالب وفقًا للغرض المخصص له أثناء التشغيل.

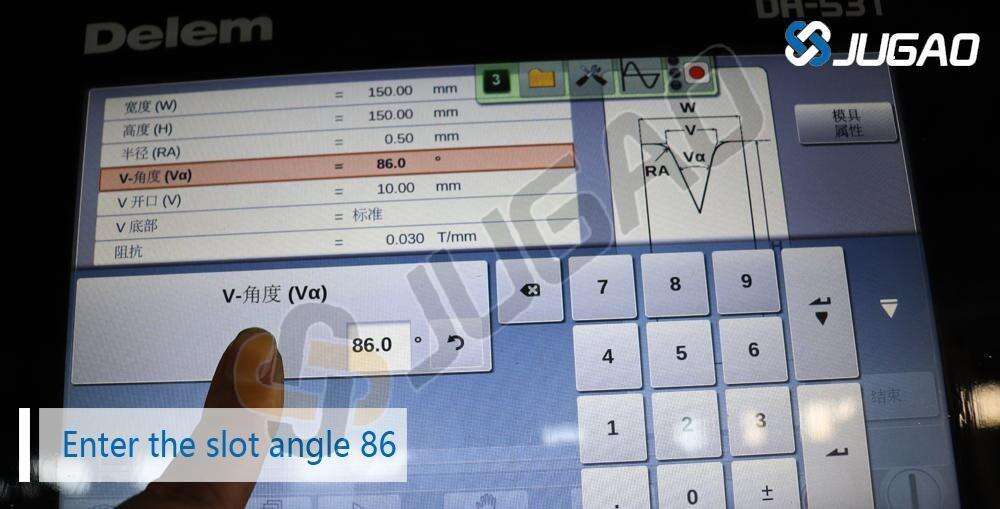

• إدخال زاوية الفتحة

إن زاوية الفتحة للقالب هي معلمة حاسمة أخرى يجب تسجيلها بدقة في النظام. تلعب هذه الزاوية دورًا مهمًا في تحديد طريقة تفاعل القالب مع المادة أثناء عملية الثني. بالنسبة لهذا القالب المحدد، يجب إدخال زاوية الفتحة بقيمة 86 درجة. وعند إدخال هذه المعلومات إلى واجهة DELEM DA53T، من الضروري التأكد من دقة الزاوية، لأن أي انحرافات بسيطة قد تؤدي إلى ثني غير صحيح ويؤثر على الجودة الشاملة للمنتج النهائي. بعد إدخال زاوية الفتحة البالغة 86 درجة، خذ لحظة لمراجعة المدخلات للتأكد من دقتها، مما يساعد على الحفاظ على أداء متسق وكفاءة في عمليات التصنيع.

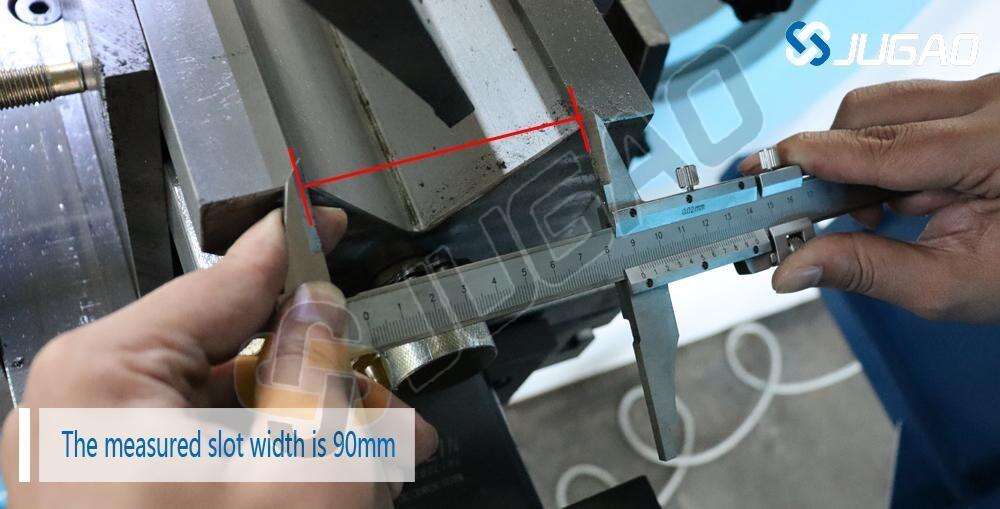

• قياس عرض الفتحة

قم بقياس عرض الفتحة في القالب بعناية، لأن هذا البعد مهم جدًا لتحقيق نتائج الثني المطلوبة. في هذا المثال، تم تسجيل عرض الفتحة بقيمة 9 مم. باستخدام كاليبر أو أداة قياس مشابهة، تأكد من إجراء قياس دقيق لتجنب أي تناقضات قد تؤثر على الإنتاج. إن عرض الفتحة يؤثر بشكل مباشر على كيفية تركيب المواد داخل القالب، ويمكن أن ينعكس على جودة ودقة الثنيات. وبمجرد التأكد من أن عرض الفتحة هو بالفعل 9 مم، يجب إدخال هذا القياس إلى واجهة DELEM DA53T، والتأكد من أنه يتماشى بشكل صحيح مع المعاملات الأخرى لأداء مثالي أثناء التشغيل.

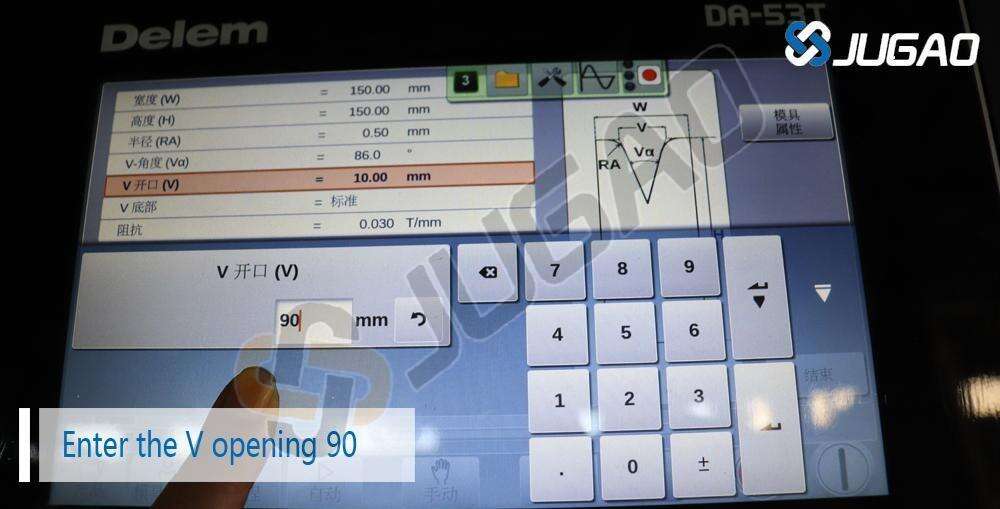

• إدخال عرض الفتحة

أدخل عرض الفتحة في نظام DELEM DA53T، وقم بتعيينه بدقة على 90 مم. هذه القياسات حاسمة لضمان التفاعل الصحيح بين القالب والمادة المراد ثنيها. أثناء إدخال هذه القيمة، احرص على التحقق المزدوج من أي أخطاء، لأن الأخطاء الصغيرة حتى لو كانت طفيفة يمكن أن تؤدي إلى مشكلات كبيرة في عملية الثني. وبمجرد التأكد من إدخال عرض الفتحة بشكل صحيح كـ 90 مم، قم بمراجعة المعلمات الأخرى للتأكد من توافقها مع هذا القياس. إن الانتباه الدقيق لهذه التفاصيل أمر بالغ الأهمية للحفاظ على كفاءة الإنتاج وتحقيق نتائج عالية الجودة في عملياتك.

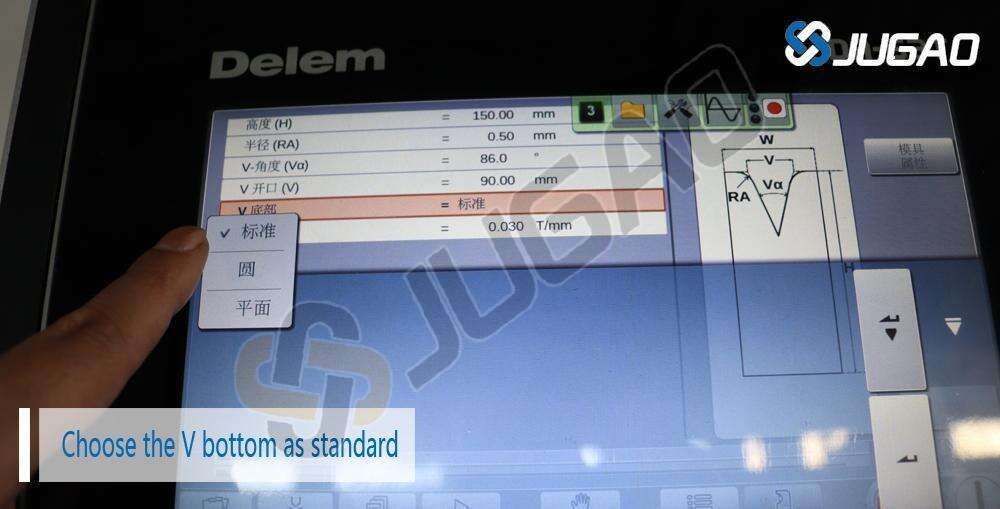

• اختر V Bottom كمعيار

اختر خيار القالب السفلي على شكل V، حيث يُعتبر هذا التكوين هو المعيار لمعظم آلات الثني. ويُفضّل تصميم القالب السفلي على شكل V نظرًا لمرونته وفعاليته في إنتاج ثنيات دقيقة عبر مجموعة متنوعة من المواد. ويتيح هذا النوع من القوالب توزيعًا موحدًا للقوة، مما يضمن تشكيل المادة بشكل صحيح وثابت. عند اختيار هذا الخيار في واجهة DELEM DA53T، فكر في توافقه مع متطلبات الثني الخاصة بك. وباعتماد تكوين القالب السفلي على شكل V، فإنك تعزز موثوقية عمليات الثني لديك، مما يسهم في تحسين الكفاءة ورفع جودة المخرجات في عمليات الإنتاج.

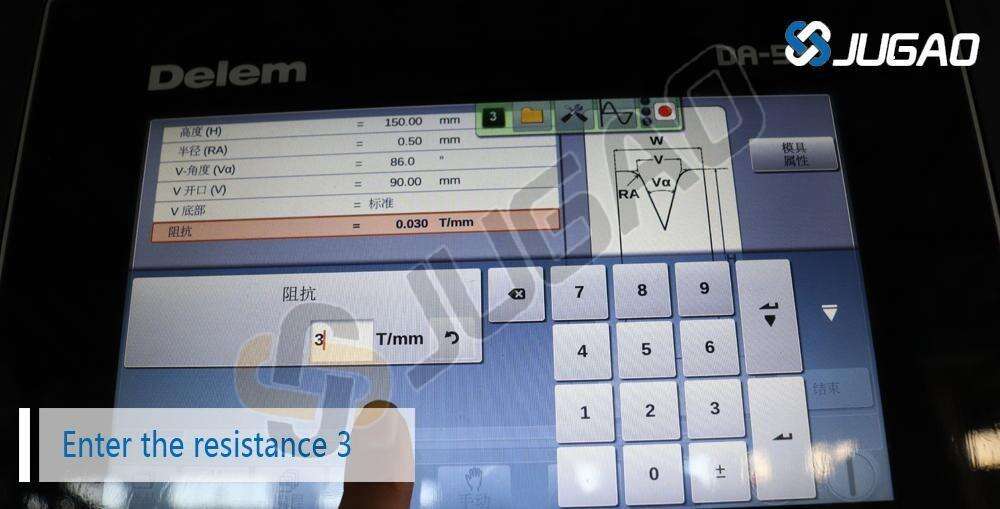

• أدخل قيمة المقاومة

أدخل قيمة مقاومة القالب، وتأكد من تعيينها على 3. هذه المعلمة ضرورية لتحديد أداء القالب تحت الضغط أثناء عملية الثني. إن قيمة مقاومة القالب تؤثر بشكل مباشر على استجابة المادة للقوة المطبقة، مما يؤثر على دقة وجودة الثنيات المنتجة. عند إدخال هذه القيمة إلى نظام DELEM DA53T، قم بالتحقق مرتين من الدقة لمنع أي أخطاء محتملة قد تُعَوِّق عملية الثني. يضمن تعيين مقاومة القالب على 3 تفاعلاً مثاليًا بين القالب والمادة، مما يعزز ثنيًا فعالًا ويساهم في نجاح سير عمل التصنيع الخاص بك. سيساعدك الانتباه إلى هذا التفصيل في الحفاظ على معايير عالية من حيث كفاءة الإنتاج وجودة المنتج.

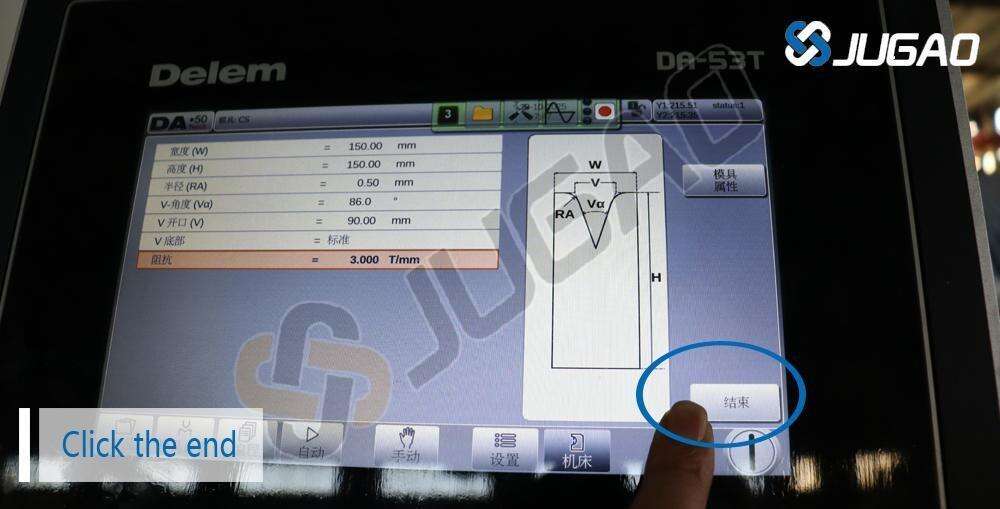

• احفظ وأكمل

بمجرد إدخال جميع معايير القالب بدقة، حان الوقت لإتمام الإعداد بالنقر على "إنهاء" لحفظ تشكيل القالب. هذه الخطوة ضرورية، حيث تضمن تخزين جميع الإعدادات المحددة—مثل عرض الفتحة، وزاوية الفتحة، ومقاومة القالب—بشكل آمن في نظام DELEM DA53T. وبحفظ إعداد القالب، فإنك تُنشئ مرجعًا موثوقًا به للعمليات المستقبلية، مما يقلل من خطر حدوث أخطاء في الثنيات اللاحقة. قبل النقر على "إنهاء"، خذ لحظة لمراجعة كل معلمة مرة أخيرة للتأكد من دقتها. يؤدي إكمال هذه العملية إلى تبسيط سير العمل الخاص بك، فضلاً عن تحسين الكفاءة والجودة الشاملتين لمهمات الإنتاج.

إتمام إعداد الأداة

الآن بعد أن تم تكوين كل من اللكمات والقوالب في وحدة التحكم DELEM DA53T، تم إعداد الأدوات الخاصة بك. من الضروري التحقق من كل القيم المدخلة لتجنب الأخطاء أثناء عملية الانحناء. إن إعداد الأدوات الدقيق يلعب دوراً حيوياً في تحقيق ثنيات عالية الجودة على فرامل المكابح.

بمجرد الانتهاء من التكوين، يمكنك إجراء اختبار ثني للتحقق من أن القوالب التي تم إضافتها حديثا تعمل كما هو المقصود والتأكد من أن كل شيء يعمل بشكل صحيح.

الاستنتاج

إضافة قالب جديد إلى جهاز التحكم DELEM DA53T هي عملية بسيطة تعتمد على الاهتمام الدقيق بالتفاصيل. من خلال اتباع هذا الدليل خطوة بخطوة، يمكنك بفعالية ودقة تكوين الخراطيم الجديدة والقوالب، مما يتيح إعداد أدوات سلسة لفرامل الصحافة الخاصة بك. سواء كان إعداد الأدوات لمشروع جديد أو تكييف الآلة لمهمة محددة، معرفة كيفية تكوين القوالب بفعالية هو مفتاح لتحسين أداء الآلة وضمان جودة المنحنيات.

إن دمج إعداد أدوات مناسب في سير العمل الخاص بك يزيد من كفاءة عمليات الفرامل الصحية ويساعد فريقك على إنتاج قطع أجزاء عالية الدقة باستمرار. استخدم هذا الدليل كلما أردت إضافة قالب جديد، وستكون في طريقك إلى إتقان إعداد أدوات الفرامل مع جهاز التحكم DELEM DA53T.
