Stap-vir-Stap Gids vir ESA S875 Matriksopstelling
In CNC-persbreekbedryf is die instelling van stansels op die ESA S875-beheerder 'n sleutelstap om presiese buigresultate te bereik en om veilige, botsingsvrye produksie te verseker. Indien u na die korrekte prosedures vir ESA S875-stanselinstelling en gepaste metodes om stansels op die beheerder te kies, in te voer en te konfigureer, soek, sal hierdie gids duidelike en toepaslike antwoorde verskaf. Hierdie artikel breek die volledige ESA S875-stanselinstellingsproses af in praktiese, stap-vir-stap instruksies wat u help verstaan hoe stanselkeuse, -tekeninge en -data-bestuur die buignaukeurigheid en masjienprestasie beïnvloed. Of u nou nuut is vir die ESA S875-beheerder of probeer om u bestaande instellingswerkproses te optimaliseer, sal hierdie gids u in staat stel om stanselinstelling korrek uit te voer en die algehele bedryfsdoeltreffendheid van u persbreek te verbeter.
Toegang tot die Stansellys op die ESA S875-beheerder
Stap 1: Vertoon van die Stansellys op die ESA S875
Om die ESA S875-matriksopstelproses te begin, moet u eers toegang verkry tot die gereedskapslys op die beheerderkoppelvlak.
Druk op die ooreenstemmende sleutel om óf die stanslys óf die matrikslys te vertoon.
Indien die stanslys op die skerm verskyn, druk u weer op dieselfde sleutel om na die matrikslys oor te skakel.

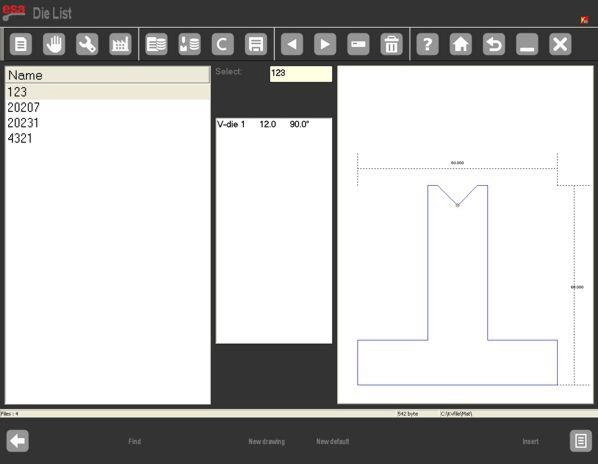

Sodra die matrikslys vertoon word, word die skerm in drie funksionele afdelings verdeel:
• Linkervenster: Vertoon die volledige lys beskikbare matrikse
• Sentrumvenster: Toon besonderhede van die dimensionele data vir die gekiesde matriks
• Regtervenster: Verskaf 'n grafiese voorbeeld van die gekiesde matriks
Hierdie koppelvlakopstelling laat bediener toe om vinnig die benodigde matriks te identifiseer, wat veral nuttig is wanneer 'n groot voorraad gereedskap bestuur word.
Stap 2: Gebruik van die voorbeeld- en keusiefunksies
Vir vinniger matriksidentifikasie tydens ESA S875-opstel kan u die voorbeeldfunksie aktiveer om 'n visuele grafiese voorbeeld van die gekiesde matriks te vertoon.
Indien die voorskoufunksie nie benodig word nie, kan dit via die stelselmenu gedeaktiveer word deur die [Voorskou]-opsie te kies en dit af te skakel; dieselfde bewerking sal dit weer aktiveer wanneer dit benodig word.
Om navigasie-effektiwiteit op die koppelvlak te verbeter:
• Druk op [Lys] om die kursor na die matrikslys terug te keer
• Druk op [Keuse] om handmatig ’n matriks se naam in te voer en vinnig ’n spesifieke gereedskap te vind
Direkte rol op die aanraakpaneel word ook ondersteun, wat dit makliker maak om deur ’n groot aantal matrikse te blaai.
Bestuur van matriksdata op die ESA S875
Stap 3: Kopieër, hernoem en verwyder matrikse
Effektiewe matriksdata-bestuur is ’n sleutelaspek van langtermyn-, doeltreffende gebruik van die ESA S875-beheerder.
Die stelsel bied die volgende kernbestuursfunksies vir matrikse:
• Kopieer ’n matriks: Skep ’n nuwe matriks gebaseer op die afmetings van ’n bestaande een, ideaal vir buigtoepassings met soortgelyke vereistes
• Herdoop ’n mall: Stel duidelike, gestandaardiseerde naamgewingskonvensies vir malle vas vir maklike identifikasie
• Verwyder ongebruikte malle: Hou die mall-databasis oningewikkeld en verminder die risiko van keusefoute
Hierdie funksies help om ’n georganiseerde gereedskapbiblioteek te handhaaf — ’n noodsaaklike praktyk in hoë-mengselproduksiomgewings of fasiliteite met verskeie werkskuiwe.
Invoer van ’n Nuwe Mall in die ESA S875
Stap 4: Kies tussen Getrekke Malle en Voorinstelbare Malle
Wanneer ’n nuwe mall in die ESA S875-stelsel ingevoer word, is twee opstelmetodes beskikbaar:
• Voorinstelbare malle: Vooraf gedefinieerde malltipes met vaste, verstelbare parameters
• Volledig getrekke malle: Pasgemaakte malle wat vanaf die grond af geskep word met unieke afmetings en vorms
Voorinstelbare malle word aanbeveel wanneer die werklike gereedskap noukeurig ooreenstem met een van die stelsel se vooraf gedefinieerde malltipes, aangesien dit die opsteltyd aansienlik kan verkort. Volledig getrekke malle is nodig in die volgende gevalle:
• Die mall stem nie ooreen met enige van die voorinstelbare kategorieë nie
• Die mallêre het verskeie holtes
• Die mallêre het ’n spesiale vorm, vierkantige holte of persholte
Akkuurte mallêre-invoer is krities: die mallêre-tekening word gebruik vir die stelsel se botsingsopsporing, terwyl buigdiepte-berekeninge heeltemal afhang van die dimensionele data wat in die beheerder ingevoer word.
Stap 5: Skep ’n Volledig Getekende Mallêre
Vir nie-standaard gereedskap laat die ESA S875 volledige aangepaste mallêre-tekeninge toe via die [Nuwe Tekening]-funksie.

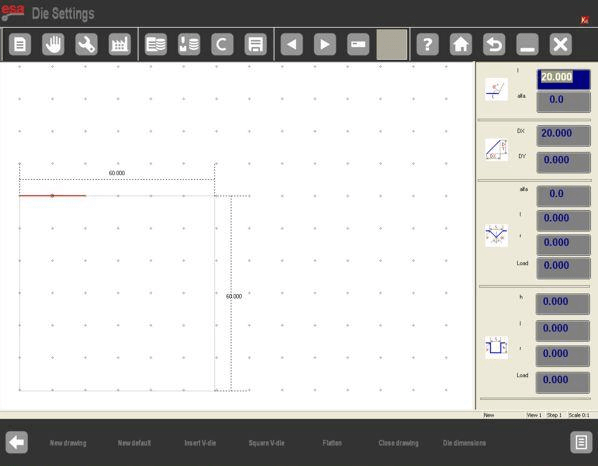

Nadat die mallêre se hoogte- en breedteparameters ingevoer is, sal die stelsel die tekeningskoppelvlak oopmaak, wat uit twee hoofdele bestaan:
• ’n Hooftekenvenster aan die linkerkant vir visuele mallêre-ontwerp
• Parameterinvoervensters aan die regterkant vir die invoer van pool-, Cartesiese-, V-holte- en vierkantige holte-afmetings
Mallêres moet in ’n kloksgewyse rigting geteken word, met die stopposisie aan die regterkant. Dit verseker dat die CNC-stelsel die mallêre-ontwerp korrek interpreteer.
Stap 6: Wysig en Stoor Voorinstelde Mallêres

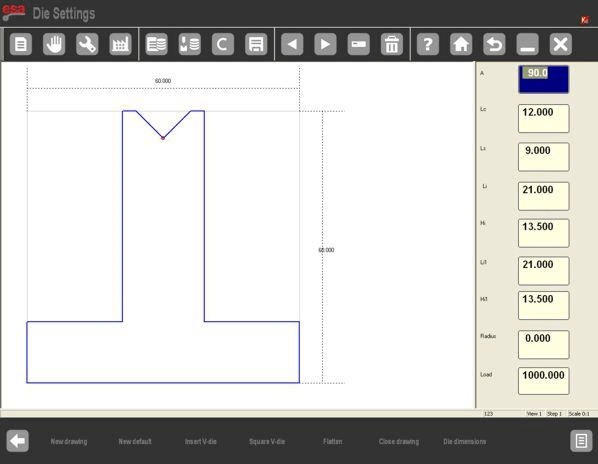

Voorgestelde stanssnyers word vertoon as vooraf getekende vorms met verstelbare parameters. Terwyl u deur die datavelde blaai en waardes wysig, word die ooreenstemmende afmeting op die stanstekening in werklike tyd beklemtoon, wat parameteraanpassings intuïtief en presies maak.
Nadat u die vereiste parameters gewysig het, bevestig u die veranderinge deur op [ENTER] te druk—die stelsel sal outomaties die stanstekening opdateer om die nuwe waardes weer te gee.
Sodra die voorgestelde stansopstelling voltooi is, stoor u die stans deur 'n unieke naam in te voer en op [OK] te druk. Gestoorde stanssnyers kan later opgehaal en vir toekomstige buigprogramme hergebruik word, wat daarby help om latere opstelprosesse te versnel.
Beste Praktyke vir ESA S875 Stansopstelling
'n Korrekte stansopstelling op die ESA S875-beheerder verbeter nie net die buignaukeurigheid nie, maar verminder ook die risiko van gereedskapbotsings en verbeter die konsekwentheid van die produksie. Vir optimale resultate moet u altyd die volgende beste praktyke volg:
• Maak seker dat die ingevoerde stansafmetings presies ooreenstem met die werklike fisiese gereedskap
• Volg die korrekte oriëntasie-reëls wanneer u aangepaste stanssnyers teken
• Verwyder ongebruikte of verouderde stanssnyerdata gereeld uit die stelsel
Konsekwente en akkurate stanssnyerbestuur verseker dat die persbrekmasjien veilig en doeltreffend bedryf word oor 'n wye reeks buigtoepassings.
Algemene vrae (VVK)
Wanneer moet ek voorgestelde stanssnyers eerder as volledig getekende stanssnyers op die ESA S875 gebruik?
Gebruik voorgestelde stanssnyers wanneer die werklike gereedskap baie nou aan een van die vooraf gedefinieerde stanssnyertipes in die ESA S875-stelsel pas. Voorgestelde stanssnyers bied vinniger opstelling en eenvoudiger parametersverandering. Volledig getekende stanssnyers is die beter keuse wanneer die stanssnyer verskeie holtes het, 'n spesiale vorm het of nie by enige van die stelsel se voorgestelde kategorieë pas nie.
Kan ek 'n bestaande stanssnyer tydens die ESA S875-stanssnyeropstelling kopieer?
Ja. Die ESA S875-beheerder laat jou toe om ’n bestaande mall te kopieer en dit onder ’n nuwe naam te stoor. Hierdie funksie is baie nuttig vir die skep van soortgelyke malle met klein dimensionele aanpassings, aangesien dit die opsteltyd verminder en konsekwentheid in gereedskapdata behou oor jou vervaardigingsprosesse heen.
Wat is die algemene foute om tydens ESA S875-malopstelling te vermy?
Die mees algemene foute sluit in die invoer van verkeerde malafmetings, die teken van malle in die verkeerde oriëntasie en die gebruik van verouderde of onakkurate maldata uit die stelsel. Om hierdie probleme te vermy, moet jy altyd die werklike afmetings van die mal verifieer voordat jy data invoer, die stelsel se gespesifiseerde tekenrigting vir pasgemaakte malle volg en gereelde onderhoud aan die ESA S875 se malgedateerbank doen.
Gevolgtrekking
Die korrekte ESA S875-stansopstelling is fundamenteel vir die bereiking van presiese buigresultate, betroubare botsingsopsporing en stabiele persbreekprestasie. Deur die standaardprosedures te volg—die toegang tot die stanslys, die gebruik van die voorbeeld- en keusfunksies, die doeltreffende bestuur van stansdata, die invoer van nuwe stampe en die keuse van die toepaslike opstelmetode (volledig geteken of voorinstel)—kan operateurs die ESA S875-beheerder doeltreffend konfigureer en opstelfoute tot 'n minimum beperk. Akkurate stansafmetingsdata en die nakoming van korrekte tekenkonvensies dra direk by tot verbeterde buipresisie en veiliger masjienbedryf.
Vir die beste vervaardigingsresultate, aanbeveel ons dat die stansbiblioteek goed georganiseer bly, dat alle stansparameters voor die begin van vervaardiging geverifieer word en dat voorinstelstampe altyd waar moontlik gebruik word om waardevolle opsteltyd te bespaar.
