Kernkenmerke van die ET-reeks Beheerderskoppelvlak
Inhoudsopgawe
• Oorsig
• Verduideliking van hoof funksionele knoppies
• Invoering tot aanvullende sleutelbordfunksies
• Praktiese toepassingsscenarios en gebruikersvoordele
• Gereelde Vrae (FAQ)
Hoe om die gebruik van die Buig-knoppie op die ET-reekskoppelvlak te maksimeer?
Watter probleemoplossingsmaatreëls moet geneem word wanneer foute op die ET-reekskoppelvlak voorkom?
Is dit moontlik om handbedieningsinstellings op die ET-reekskoppelvlak aan te pas?
• Gevolgtrekking
Die ET-reeks beheerderskoppelvlak is 'n kernkomponent van die numeriese beheerstelsel vir volledig elektriese servo-boogmasjiene, en 'n begrip van sy kernkenmerke is noodsaaklik om die bedryf van sulke toerusting te optimaliseer. Dit is ontwikkel om hoë presisie, bedryfsdoeltreffendheid en intuïtiewe bedryf te lewer, en hierdie koppelvlak is ontwerp om operateurs te help om masjienbedryfsvaardighede te bemeester en produksieprosesse te vereenvoudig. Hierdie artikel sal die kerneienskappe van die ET-reeks-koppelvlak bespreek, met 'n gefokusde analise van sy hoof funksieknoppies en aanvullende sleutelbord, om gebruikers te help om die prestasiepotensiaal van boogmasjiene ten volle te benut.
Oorsig
As 'n baanbrekers numeriese beheerstelsel is die ET-reeks-koppelvlak spesifiek ontwerp om die bedryfsprestasie van volledig elektriese servo-boogmasjiene te optimaliseer. Met sy intuïtiewe uitleg en gevorderde funksionele ontwerp vereenvoudig dit die hele boogproses, terwyl dit die akkuraatheid en doeltreffendheid van boogwerk aansienlik verbeter. Vir metaalverwerking- en vervaardigingsondernemings wat hoë gehalte-produksie met korter lewertydperke nastreef, is hierdie gebruikersgesentreerde koppelvlak 'n onontbeerlike komponent, waarvan die robuuste prestasie stabiele en hoëstandaard produksiebedrywighede ondersteun.
Verduideliking van Hoof Funksieknoppies
1. Boogknop: Toegang tot die Verwerkingbedryfskoppelvlak
Dit is 'n kernverwerkingbedryfsknop.
Deur op die Buig-knoppie te klik, kry gebruikers toegang tot die toegewyde verwerkingstussenblad, waar hulle buigbewerkingsprogramme kan redigeer en presiese buigparameters kan instel. Hierdie funksie maak dit moontlik om hoogs akkurate prosesparameters te kalibreer, wat konsekwente en eenvormige buigresultate vir werkstukke verseker, en is dus 'n grondslagfunksie van die ET-reeks se tussenblad. Bekwaamheid in die gebruik van hierdie knoppie is noodsaaklik vir operateurs om die masjien se verwerkingvermoëns ten volle te benut.
2. Handbedieningsknoppie: Verwesenlik Aangepaste Bedieningsbeheer
Dit is 'n handbedieningsbeheerknoppie.
Die handknoppie stel operateurs in staat om die buigmasjien met die hand te beheer. Deur middel van hierdie funksie kan gebruikers die spoed van handmatige werking en handwielregstelling aanpas en kies, wat 'n persoonlike benadering tot buigbedrywighede vir verskillende werkstukke en verwerkingsvereistes moontlik maak. Die koppelvlak bevat ook 'n gebruikersverifikasiefunksie wat 'n unieke kliëntekode vereis, wat 'n ekstra laag van operasionele sekuriteit en aanpassing byvoeg. Hierdie knoppie is veral waardevol vir fynstel- en aanpassingswerk wat op die operateur se ondervinding en presiese handbeheer staatmaak.
Na handleiding kan die sekondêre funksie knoppie Y1Y2 gebruik word om die handleiding beheer af te skakel en die koördinaat posisies van die ooreenstemmende masjien asse aan te pas. Daarbenewens kan die verskuiwing sekondêre funksie knoppie vir die instelling van verskuiwing waardes vir die X, Y1, Y2 en R asse, verder verfyn handleiding operasie presisie.
3. Vormknoppie: Bestuur die Instellingskoppelvlak vir Dieparameters
Hierdie is die toegewyde knoppie vir vormbestuur.
Indruk van die Vormknoppie open die instellingskoppelvlak vir die dieparameters, waar gebruikers die parameters van boonste en onderste dies kan konfigureer, sowel as die fisiese eienskappe van die verwerkte materiale kan invoer en instel. Hierdie funksie is noodsaaklik om die regte vormspesifikasies aan die verwerkte materiaal aan te pas — ’n sleutelfaktor wat direk die akkuraatheid en gehalte van die finale gebuigde werkstuk beïnvloed. Korrekte gebruik van hierdie knoppie voorkom effektief verwerkingsfoute wat veroorsaak word deur onpasende vorm- en materiaalinstellings, en handhaaf konsekwente hoë produksiekwaliteitsstandaarde.
4. IO-sein-knoppie: Konfigureer die stelsel se inset- en uitsetparameters
Hierdie is die IO-seinkonfigurasieknoppie.
Die IO-signal-knoppie speel 'n sleutelrol in die konfigurasie van die inset- en uitset-signaalpunte van die buigmeganisme se beheerstelsel. Deur op hierdie knoppie te klik, kom die gebruiker by die IO-signal-inligting- en statuskoppelvlak uit, waar gebruikers die instellingparameters van al die IO-signalpunte kan bestuur, insluitend die konfigurasie van die penverbindings vir elke signaalpunt en die aanpassing van hul normaal-open of normaal-geslote werktoestande. Sulke konfigurasiebewerkings vereis gebruikerverifikasie via die kliëntkode, en 'n behoorlike opstelling verseker dat die buigmeganisme naadloos met ander toerusting en stelsels in die vervaardigingslyn geïntegreer kan word, wat produksieonderbrekings voorkom en 'n gladde en ononderbroke werkvloei handhaaf.
5. Programknoppie: Bereik doeltreffende bestuur van buigprogramme
Hierdie is 'n kernprogrambestuursparameterknoppie.
Die Program-knoppie dien as die toegangspunt na die programbestuurkoppelvlak, waar gebruikers al bestaande buigprosesprogramme kan bestuur. Funksies soos die lees, wysiging en verwydering van programme is hier beskikbaar, wat die vervaardigingsvloei vereenvoudig en die algehele bedryfsdoeltreffendheid van die masjien verbeter. Hierdie vermoë stel operateurs in staat om die masjien se program-biblioteek doeltreffend te bestuur, wat vinnige oorskakeling tussen verskillende buigvervaardigingstake moontlik maak en die masjien se effektiewe werks tyd maksimeer.
6. Parameter-knoppie: Gevorderde Stelselinstellings en Gebruikerverifikasie
Dit is 'n toegewyde gevorderde parameterinstellingsknoppie.
Die Parameter-knoppie verskaf toegang tot die gevorderde stelselkonfigurasie-onderskerm, wat bedieners in staat stel om die masjien se kernbedryfsparameters aan te pas om aan die spesifieke vereistes van verskillende vervaardigingstake te voldoen. Deur die sekondêre funksieknoppies op hierdie onderskerm kan gebruikers gebruiker-verifikasie voltooi deur die kliëntkode (wat as die verifikasie wagwoord dien) in te voer, en veilige bedryfsaktiwiteite soos USB-flashdryf-data-bestuur uit te voer.
Hierdie funksie verseker veilige en doeltreffende data-oordrag en -rugsteun tussen die masjien en eksterne stoortoestelle, wat noodsaaklik is vir die handhawing van die integriteit van die beheerstelsel se data sowel as die aanpassing van die masjien aan uiteenlopende vervaardigings- en bedryfsvereistes.
7. Alarmknoppie: Real-time monitering en foutopsporing
Hierdie is die masjienfoutalarm- en foutopsporingsknoppie.
Die Alarmknoppie op die ET-reeks-koppelvlak verskaf onmiddellike toegang tot die masjien se foutalarmkoppelvlak, wat die huidige foutalarmkodes en besonderhede oor die fout vertoon. Deur op hierdie knoppie te klik, kan operateurs die sekondêre funksieknoppies gebruik om bewerkings soos gebruikersverifikasie, terugstel van verlate verifikasie en ander kritieke probleemoplossingsstappe uit te voer, wat vinnige identifisering en oplossing van masjienfoute moontlik maak. Hierdie proaktiewe foutmonitering- en hanteringsbenadering los nie net potensiële probleme tydig op nie, maar verminder ook masjienafstand en verleng die dienslewe van masjienkomponente deur klein foute te voorkom wat in ernstige wanfunksies kan ontwikkel.
8. Kompensasiestootknoppie: Presisiekalibrasie vir Buigbewerkings
Dit is die knoppie vir presisiekompensasie-aanpassing.
Presisie is die hoogste prioriteit by buigverwerking, en die Kompensasie-knoppie op die ET-reeks se koppelvlak is 'n sleutelfunksie vir die bereiking van hoë-presisie buiging. Deur op hierdie knoppie te klik, gaan u na die presisiekompensasie-koppelvlak waar gebruikers die teoretiese en werklike kompensasiewaardes van verskeie masjienasse—insluitend die X-, Y1-, Y2-, R-, Z1- en Z2-asse—kan sien en aanpas, sowel as die hoekekompensasiewaardes vir verskillende verwerkte materiale kan instel.
Hierdie omvattende funksie vir die vertoning en aanpassing van kompensasieparameters laat bediener toe om die masjien se verwerkingsaksies aan te pas volgens die spesifieke fisiese eienskappe van die verwerkte materiale. Daarbenewens ondersteun die koppelvlak gebruikersverifikasie via die kliëntkode, en die sekondêre funksieknoppies maak bewerkings soos die uitvee van kompensasiedatarye, die invoeging van nuwe kompensasiedata, die skoonmaak van kompensasieparameterkolomme en die oorskakeling tussen parametervertoningsmodusse moontlik, wat verseker dat elke buigbewerking aan die hoogste presisie-standaarde voldoen.

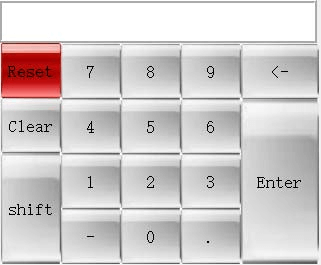

Inleiding tot Bykomstige Sleutelbordfunksies
1. Invoerarea: Kern vir Koppelvlakinteraksie en Data-invoer
Die insetarea is 'n sleutelkomponent van die aanvullende sleutelbord, verantwoordelik vir die vertoning van numeriese en karakterinsette, en wat naadlose interaksie tussen operateurs en die beheerinterface moontlik maak. Dit is die toegewyde area waar gebruikers kritieke verwerkingsdata soos werkstukafmetings, proseskodes en parameterwaardes invoer, wat die stelsel dan verwerk en uitvoer om presiese buigbewerkings te verseker.
2. Herstelknoppie: Maak Stelselwaarskuwings en -aanwysings skoon
Ontwerp om gladde vervaardigingsvloei te handhaaf, word die Herstelknoppie gebruik om verskeie aanwysingsboodskappe en alarmmeldinge wat belangrike inligting in die stelselinligtingsbalk kan blokkeer, skoon te maak. Dit is veral nuttig vir die bestuur van masjienfoutalarms en bedryfswaarskuwings, en verseker dat die gebruikerskoppelvlak duidelik en onbelemmer bly, en dat bedryfsprosedures nie deur irrelevante aanwysings onderbreek word nie.
3. Skoonmaakknoppie: Effektiewe bestuur van insetdata
Die Duidelike-knoppie is 'n noodsaaklike hulpmiddel om insetdata in die insetarea vinnig te redigeer en te korrekteer. Of dit nou die inhoud van 'n enkele teksvak of die hele insetarea is wat uitgevee word, hierdie funksie stel operateurs in staat om insetfoute onmiddellik te korrekteer, wat die akkuraatheid van prosesdata en die doeltreffendheid van die hele verwerkingsoperasie verseker.
4. Voer-knoppie: Bevestig bedryfsbevele en voer insette uit
Die Enter-knoppie is 'n fundamentele komponent van die ET-reeks se koppelvlak en speel 'n sleutelrol in die bevestiging van bedryfsbevele en die verbetering van die algehele bedryfsdoeltreffendheid. Wanneer gebruikers numeriese parameters en ander data invoer, word die inhoud in die insetarea vertoon; deur op die Enter-knoppie te druk, word die insetdata vinnig oorgedra na die ooreenstemmende funksionele parameterinstellingsposisies in die stelsel. Hierdie proses bevestig nie net die gebruiker se insetbewerkings nie, maar verseker ook dat die masjien vinnig en akkuraat op die bevele reageer, wat die hele buigoperasieproses naadloos stroomlyn.
Praktiese toepassingsscenarios en gebruikersvoordele
Verhoog die produksiedoeltreffendheid met die ET-reeks se koppelvlak
Die ET-reeks-koppelvlak vereenvoudig nie net die beheer van ingewikkelde buigbewerkings nie, maar verbeter ook aansienlik die algehele produsie-effektiwiteit van die werkswinkel. Sy intuïtiewe en gebruikersvriendelike ontwerp maak dit moontlik om vinnig tussen verskillende verwerkings take te skakel, wat die masjien se stilstandtyd tussen take tot ‘n minimum beperk en die produsie-deurset tot ‘n maksimum vergroot. Hierdie eienskappe is veral krities vir vervaardigingsfasiliteite wat hul produsiekapasiteit wil uitbrei sonder om die konsekwente produkgehalte te kompromitteer.
Gebruikerservaring en terugvoering oor die ET-reeks-koppelvlak
Gebruikervoorfeedback oor die ET-reeks-koppelvlak was konsekwent positief, met bedieners wat dit wydweg as 'n gebruikersvriendelike en hoogs betroubare beheerstelsel erken. Sy omvattende funksionele ontwerp maak doeltreffende hantering van 'n wye reeks buigverwerkingsaktiwiteite moontlik, en sy gevorderde en buigsame bedieningsfunksies bied sterk ondersteuning vir die bereiking van hoë gehalte-buigwerk, wat wydverspreide erkenning van sowel voorlynbedieners as produksiebestuurders verdien.
Algemene vrae (VVK)
Hoe om die gebruik van die Buig-knoppie op die ET-reekskoppelvlak te maksimeer?
Om die Buig-knoppie effektief te gebruik, klik dit om die verwerkingsbedieningskoppelvlak te betree, waar u die buigprosesprogram vir die werkstuk kan redigeer en alle nodige buigprosesparameters volgens die produksievereistes kan instel. Dit verseker dat elke buigoperasie met konsekwente hoë presisie uitgevoer word en dat die masjien se verwerkingsprestasie ten volle benut word.
Watter probleemoplossingsmaatreëls moet geneem word wanneer foute op die ET-reekskoppelvlak voorkom?
In die geval van bedryfsfoute of masjienfoute, druk op die Alarm-knoppie om toegang te kry tot die foutalarmkoppelvlak en die besonderhede van die huidige foutalarminligting en -kodes te bekyk. Die meeste foute kan opgelos word deur gebruikersverifikasie te voltooi via die kliëntkode en die ooreenstemmende stappe vir probleemoplossing wat deur die stelsel verskaf word om die alarm te skakel en normale masjienbedryf weer te begin.
Is dit moontlik om handbedieningsinstellings op die ET-reekskoppelvlak aan te pas?
Ja, die ET-reekskoppelvlak ondersteun ten volle aangepaste handbedryfsinstellings via die Handbedryf-knoppie. Operateurs kan die spoed van handbedryf en wielbedryf aanpas deur hierdie knoppie te gebruik, en kan ook meer gevorderde aangepaste bedryfsfunksies ontgrendel deur die unieke kliëntkode vir gebruikersverifikasie in te voer.
Gevolgtrekking
Die ET-reeks beheerinterface is toegerus met 'n rykdom kragtige funksies wat ontwerp is om die bedryfsprestasie en vervaardigingsdoeltreffendheid van volledig elektriese servo-boogmasjiene te verbeter. Deur die gebruik van die kern hoof-funksieknoppies—soos die Boog-, Handbedryf- en Programknoppies—te bemeester, kan operateurs die masjien se bedryf presies aanpas volgens werklike vervaardigingsbehoeftes, en elke skakel van prosesprogramopstelling tot terreinuitvoering optimeer. 'n Diepgaande begrip en buigsame gebruik van die gevorderde instellingsfunksies wat deur die Parameter- en Kompensasiemodule verskaf word, verfyn verder die verwerkingsproses en verseker die akkuraatheid en gehalte van elke boogtaak.
Om die prestasiepotensiaal van hierdie gesofistikeerde beheerinterface ten volle te ontsluit, moet operateurs hulself vertroud maak met beide sy hoof funksieknoppies en die bedryfsfunksies van die aanvullende sleutelbord. Dit stroom nie net die hele vervaardigingsbedryfsproses glad nie, maar verminder ook doeltreffend die risiko van masjien-afstand as gevolg van bedryfsfoute of ongeskikte instellings, wat konsekwente en stabiele vervaardigingseffektiwiteit vir die onderneming waarborg.
Vir gebruikers wat hul begrip van die ET-reeks-interface wil verdiep of meer gevorderde toepassingsvaardighede wil verken, is ons professionele tegniese ondersteuningspan altyd beskikbaar om noukeurige en doelgerigte ondersteuning te verskaf. Of u professionele tegniese raad nodig het of addisionele bedryfsriglyne benodig, is ons toegewy aan om u te help om die bedryfsprestasie van u volledig elektriese servobuigmeganisme ten volle te benut en hoër vervaardigingseffektiwiteit sowel as produkgehalte te bereik.
