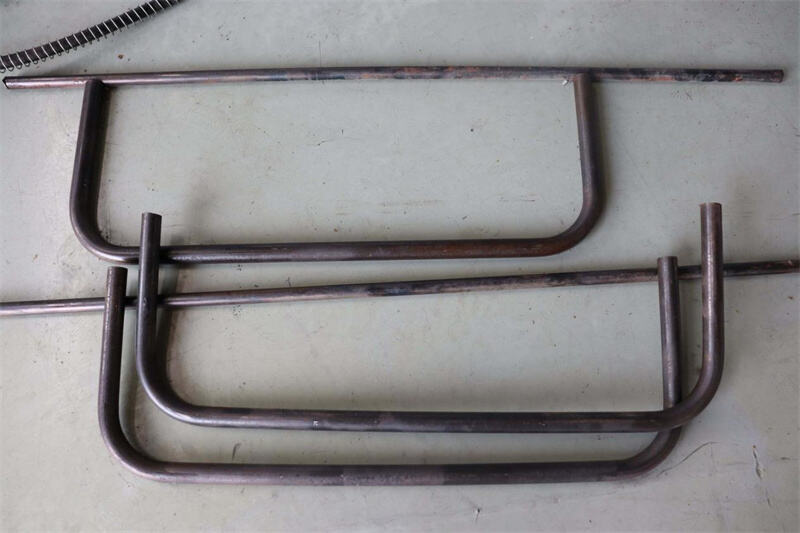

Độ lặp lại của máy uốn ống đề cập đến mức độ nhất quán về góc, kích thước và hình dạng khi cùng một thiết bị liên tục gia công nhiều chi tiết ống dưới cùng các thông số kỹ thuật. Độ lặp lại kém dẫn đến giảm tỷ lệ đạt chuẩn sản phẩm loạt và gây khó khăn trong lắp ráp. Dưới đây là các giải pháp cải tiến từ năm chiều cạnh cốt lõi.

1. Độ chính xác cơ khí: Đặt nền tảng vững chắc

Thanh trượt dẫn hướng và trục vít me: Thường xuyên kiểm tra khe hở và bôi trơn cho thanh trượt dẫn hướng tuyến tính và trục vít me bi. Mức mài mòn quá mức có thể gây sai lệch về chiều dài tiến dao và góc quay.

Kết nối hộp số: Kiểm tra các khớp nối của bộ mã hóa và cảm biến góc để phát hiện tình trạng lỏng lẻo. Ngay cả hiện tượng trượt nhẹ cũng có thể gây ra sai lệch góc đáng kể.

Cố định khuôn: Sau mỗi lần thay khuôn, siết chặt bu-lông theo thứ tự chéo bằng cờ-lê lực để ngăn ngừa dịch chuyển khuôn trong quá trình uốn.

2. Hệ thống điều khiển: Các thông số ổn định

Điều khiển vòng kín: Ưu tiên sử dụng máy uốn ống có hệ thống điều khiển vòng kín với phản hồi góc để hiệu chỉnh vị trí uốn theo thời gian thực.

Tốc độ và áp suất: Thiết lập cố định tốc độ uốn, áp suất kẹp và tốc độ tiến/lùi của lõi uốn. Tránh điều chỉnh tùy ý bởi người vận hành.

Bù nhiệt độ: Sự dao động nhiệt độ dầu thủy lực có thể ảnh hưởng đến phản ứng của hệ thống. Duy trì nhiệt độ dầu trong khoảng 35–50℃ hoặc kích hoạt chức năng bù nhiệt độ trên bộ điều khiển.

3. Khuôn và vật liệu: Giảm thiểu các yếu tố biến đổi

Tính nhất quán của khuôn: Sử dụng cùng một bộ khuôn cho các ống có cùng đặc tính kỹ thuật. Sửa chữa hoặc thay thế kịp thời các khuôn bị mòn để tránh việc trộn lẫn khuôn cũ và mới.

Lô vật liệu: Các lô ống khác nhau có thể khác biệt về giới hạn chảy, dung sai độ dày thành ống và độ giãn dài. Trước khi sản xuất hàng loạt, cần thực hiện kiểm tra xác nhận chi tiết đầu tiên sau mỗi lần thay đổi vật liệu và điều chỉnh tinh giá trị bù đàn hồi nếu cần thiết.

Bôi trơn ổn định: Sử dụng dầu uốn cùng thương hiệu và cùng loại, đảm bảo tạo thành một lớp màng dầu đồng đều trên bề mặt ống và khuôn trước mỗi lần uốn.

4. Thông số quy trình: Làm rõ và chuẩn hóa

Ghi chép thông số: Lưu trữ các thông số thành công (góc uốn, vị trí lõi uốn, khe hở khuôn chống nhăn, tốc độ, v.v.) cho từng loại ống dưới dạng thẻ quy trình. Các thông số này có thể được gọi trực tiếp trong các ca sản xuất tiếp theo nhằm giảm thiểu sai sót do con người.

Xác nhận chi tiết đầu tiên: Sau mỗi lần khởi động máy, thay khuôn hoặc thay đổi vật liệu, bắt buộc phải thực hiện một lần uốn thử chi tiết đầu tiên và kiểm tra toàn bộ kích thước. Sản xuất hàng loạt chỉ được phép bắt đầu sau khi chi tiết đầu tiên đạt yêu cầu kiểm tra.

Bù độ đàn hồi: Đối với các vật liệu có độ đàn hồi cao như thép cường độ cao và thép không gỉ, góc uốn cần được thiết lập trong chương trình. Nên xác định giá trị bù thông qua thử nghiệm thực tế thay vì ước tính dựa trên kinh nghiệm.

5. Bảo trì và hiệu chuẩn: Giữ thiết bị ở trạng thái tốt.

Hiệu chuẩn định kỳ: Mỗi quý hoặc sáu tháng một lần, sử dụng thước đo góc chuẩn và thước kẹp để hiệu chuẩn giá trị hiển thị và giá trị thực tế của góc uốn cũng như chiều dài cấp liệu.

Bảo trì hệ thống thủy lực: Giữ dầu thủy lực sạch và thay bộ lọc định kỳ. Nhiễm bẩn dầu có thể gây dao động áp suất và ảnh hưởng đến độ lặp lại.

Làm sạch cảm biến: Thường xuyên làm sạch dầu và vụn kim loại bám trên bề mặt các công tắc gần và bộ mã hóa để ngăn ngừa việc kích hoạt tín hiệu sai.

Chìa khóa để cải thiện độ lặp lại của máy uốn ống nằm ở: độ cứng cơ học tốt, điều khiển vòng kín chính xác, vật liệu khuôn đồng nhất, thông số chuẩn hóa và hiệu chuẩn định kỳ. Bằng cách làm chủ năm yếu tố này, sai lệch góc của quá trình uốn ống loạt sản xuất có thể được kiểm soát trong phạm vi ±0,5°, và độ chính xác về chiều dài trong phạm vi ±0,5 mm.
