Når du justerer bøye-parametre på en bremsepres, spiller ESA S875-klinchingskoeffisienten en avgjørende rolle for å oppnå nøyaktige vinkelresultater og konsekvent materialeatferd. Hvis du er usikker på hvordan du skal endre denne koeffisienten eller hvordan den påvirker klinching- og coining-operasjoner, vil denne veiledningen forklare det tydelig. Jeg går gjennom hvordan du justerer ESA S875-klinchingskoeffisienten riktig, hvilke faktorer som påvirker dens verdi og hvordan korrekt kalibrering kan forbedre bøyepresisjon og produksjonsstabilitet.

Hvor du justerer ESA S875-klinchingskoeffisienten

For å justere ESA S875-klinkekoefisienten må du få tilgang til maskinenes dedikerte korreksjonskoefisientmaskin i kontrollsystemet. Denne maskinen inneholder to maskinnivå-parametre:

• Klinkekoefisient

• Prägekoefisient

Klinkekoefisienten styrer spesifikt hvordan systemet kompenserer for posisjoneringen ved nedre dødbegrensning (bottom dead center) ved klinkebøyinger.

For å angi innstillingen:

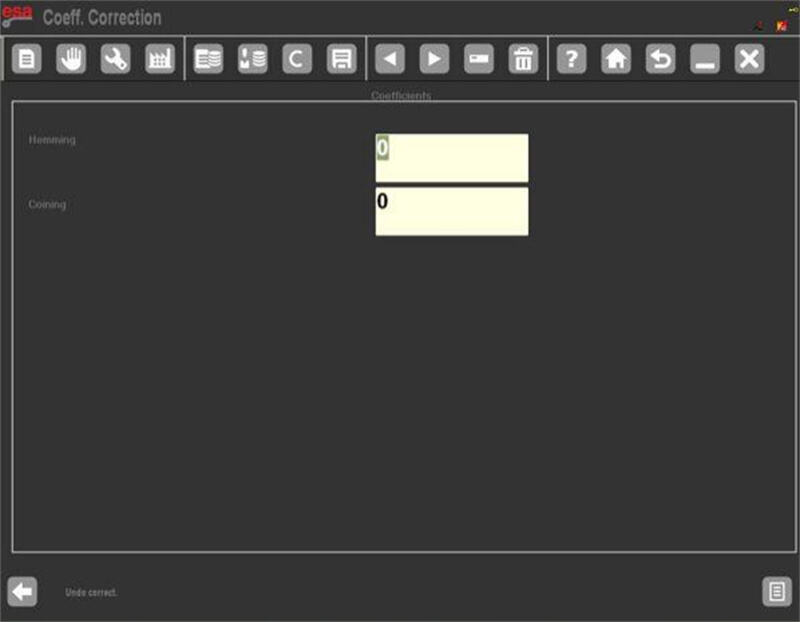

1. Åpne korreksjonsmaskinen

2. Trykk på funksjonstasten [Korreksjonskoefisient]

3. Korreksjonskoefisientmaskinen vises

Dette er den eneste plassen der klinkekoefisienten kan endres. Etter at verdien er justert, må NC-en startes på nytt slik at den nye klinkekoefisienten fullt ut tas med i systemberegningene.

Hvordan klinkekoefisienten påvirker P.M.I.

ESA S875-klinkekoefisienten påvirker direkte beregningen av P.M.I. (nederste dødbegrensningsposisjon) for bøyninger definert som klinke- eller mynttype.

I klinke- og myntoperasjoner trenger stempelen dypere inn i materialet sammenlignet med luftbøyning. Derfor blir nøyaktig nederste posisjon kritisk. Når klinkekoefisienten justeres:

• Den innskrevne verdien legges algebraisk til den beregnede P.M.I.-verdien.

• Kompensasjonen gjelder alle klinke-/myntbøyninger

• Endringen påvirker maskinstyringens oppførsel globalt

Hvis klinkekoefisienten økes, justerer systemet penetrasjonslogikken tilsvarende. Hvis den reduseres, skifter beregningen av nederste dødbegrensningsposisjon i motsatt retning. Denne algebraiske korreksjonen sikrer at den mekaniske penetrasjonsdybden reflekterer reelle produksjonsforhold.

Fordi klinking presser materialet mot matrisens hulrom, kan selv små endringer i klinkekoefisienten påvirke:

• Sluttbøyevinkelen

• Konsistens i materiellkomprimering

• Overflatemerking

• Gjentagelighet mellom partier

Riktig justering av klemkoeffisienten sikrer at bremsepressen oppnår den riktige formdybden uten overdreven overpenetrasjon.

Når klemkoeffisienten skal justeres

Justering av ESA S875-klemkoeffisienten kreves vanligvis i følgende situasjoner:

• Systematisk overtrykk under klemming

• Utilstrekkelig materiellkomprimering

• Avvik i vinkel spesifikt for klemmemodus

• Gjenkalibrering av maskinen etter vedlikehold

• Verktøyendringer som påvirker inngrepshøyde

Hvis klinch-bøyer er konsekvent for stramme eller for løse, selv om programdataene er riktige, anbefales det å gjennomgå klinch-koeffisienten før en endrer enkeltbøye-parametre.

Det er viktig å forstå at ESA S875-klinch-koeffisienten ikke er programspesifikk. Den er en maskinnivå-parameter, noe som betyr at når den justeres, påvirker den alle klinch-/prägebøyer som utføres på denne maskinen.

Lagring og administrering av klinch-koeffisienten

ESA S875-klinch-koeffisienten lagres automatisk ved avslutning av masken for korreksjonskoeffisienter. Imidlertid:

• Den lagres ikke i enkelte arbeidsprogrammer

• Den forblir permanent knyttet til styringssystemet

• Den påvirker alle fremtidige klinch-operasjoner

Etter justering av klinch-koeffisienten kreves en omstart av NC for at den nye verdien skal tre i kraft.

Hvis endringen ikke gir de forventede resultatene, trykk på [Ignorer riktig.] inne i masken. Dette gjenoppretter klinch-koeffisienten til den tidligere aktive verdien.

Siden klinch-koeffisienten påvirker beregningen av nederste dødbunkt globalt, bør justeringer gjøres forsiktig og gradvis.

Beste praksis for justering av klinch-koeffisienten

For å sikre stabil ytelse ved justering av ESA S875 klinch-koeffisienten:

• Gjør små, gradvise endringer

• Test på prøvemateriale før seriefremstilling

• Bekreft faktisk vinkel og kompresjonsresultater

• Bekreft at NC-systemet startes på nytt etter hver endring

• Unngå hyppige store justeringer

ESA S875 klinch-koeffisienten bør brukes som en finjusteringsparameter, ikke som et primært verktøy for vinkelkorreksjon. Korreksjoner på programnivå bør alltid bekreftes før maskinnivåkoeffisienten endres.

Når den er riktig konfigurert, forbedrer ESA S875-klinkekoefisienten:

• Nøyaktighet i inngrep

• Konsistens i vinkel

• Produksjonsstabilitet

• Langsiktig maskinpålitelighet

Ved å grundig forstå og justere ESA S875-klinkekoefisienten, kan operatører nøyaktig styre posisjoneringen av bunnpunktet under klinke- og myntingsoperasjoner. Riktig kalibrering sikrer at formetrykk, materialkomprimering og vinkelnøyaktighet forblir stabile over ulike materialer og produksjonsbatcher, noe som resulterer i forbedret bøyeutførelse og færre korreksjonsrunder.

Konklusjon

ESA S875-klinkekoefisienten spiller en avgjørende rolle for kontroll av bunnpunktets posisjon under klinke- og myntingsoperasjoner. Ved algebraisk justering av den beregnede P.M.I.-verdien sikrer klinkekoefisienten nøyaktig stempelinngrep, stabil materialkomprimering og konsekvente vinkelresultater.

Siden klinkekoefisienten er en maskinnivåparameter, påvirker enhver endring alle klinke- og myntbøyinger. Derfor bør justeringer utføres forsiktig, trinnvis og etterfulgt av en systemstart på nytt.

Når den er riktig konfigurert, forbedrer ESA S875-klinkekoefisienten bøyepresisjonen, øker gjentageligheten og støtter langvarig produksjonsstabilitet over ulike materialer og verktøyforhold.
