Når det gjelder å mestre bruk av DELEM DA-69T, kan en grundig forståelse av dets detaljer betydelig forbedre effektiviteten i arbeidsflyten din. Hvis du leter etter en omfattende veiledning for å bruke DELEM DA-69T effektivt, er du kommet til riktig sted.



I denne artikkelen gir jeg en detaljert oversikt over bruk av DELEM DA-69T, slik at du får den kunnskapen du trenger for å utnytte denne avanserte kontrolleren fullt ut. Uansett om du er nybegynner og ønsker å lære grunnleggende funksjoner, eller en erfaren bruker som vil forfine ferdighetene dine, vil denne veiledningen vise deg hvordan du navigerer i og optimaliserer DELEM DA-69T for å oppfylle dine spesifikke driftskrav.

Forståelse av kontrollenheten i DELEM DA-69T

Familiarisering med kontrollpanelet

Styreenheten er hjertet i DELEM DA-69T-driften. Før du går inn på spesifikke oppgaver, er det avgjørende å bli kjent med plasseringen og funksjonaliteten til kontrollpanelet.

l  Familiariser deg med displaygrensesnittet : DELEM DA-69T har et intuitivt berøringsvennlig grensesnitt som viser all kritisk informasjon. Å navigere lett i dette grensesnittet bidrar til å forenkle driften.

l  Å få tilgang til kontrollinnstillinger : Å forstå hvordan man får tilgang til og endrer kontrollinnstillinger gir operatørene mulighet til å tilpasse maskinen til sine spesifikke behov.

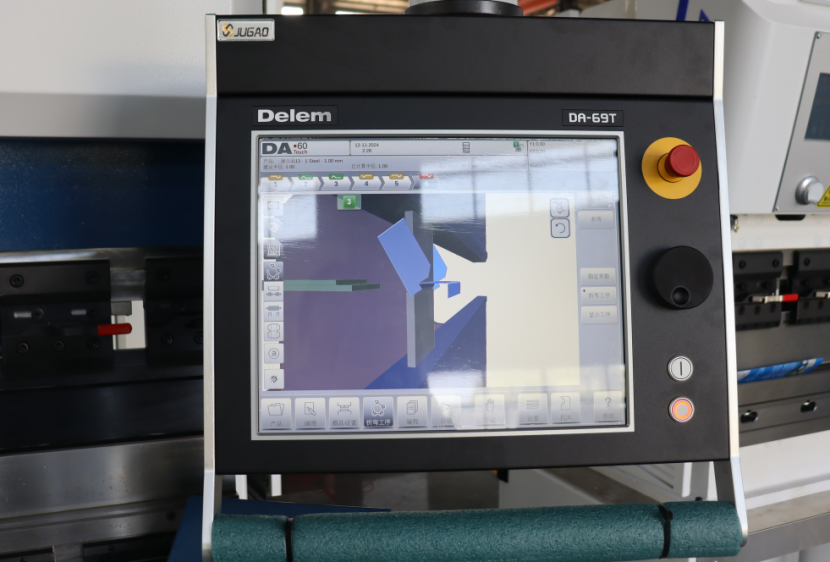

Styreenheten ser slik ut:



Det nøyaktige utseendet på styreenheten kan variere. Driften av styreenheten skjer hovedsakelig via berøringskontoen. I tillegg til berøringskontrollene består fronten av styreenheten av en nødstoppknapp, en håndhjul og start-/stoppknapper. Spesialfunksjonsknapper, som kan monteres i topppanelet på styreenheten, har sin egen beskrivelse parallelt med denne brukerveiledningen og leveres av maskinprodusenten.

Frontstyringselementer og USB-tilkoblinger

Frontkontroll-elementene er designet for sømløs interaksjon med DELEM DA-69T. Disse elementene gir direkte tilgang til grunnleggende operasjoner.

Frontpanelet, i tillegg til displayet, består av følgende kontroll-elementer Nødstoppknapp, skal implementeres av maskinprodusenten.

Håndhjul; manuell kontroll av enhver akse (Y- og bakstopp-akser)

Startknappen
Stopp-knapp

DELEM DA-69T leveres utstyrt med USB-tilkoblinger, noe som betydelig forbedrer dets bruksmuligheter.

På høyre side av kontrollenheten er det to USB-porter tilgjengelig for tilkobling av eksterne enheter, som minnepinner eller ekstern tastatur/mus.

Navigering mellom drifts- og programmeringsmoduser for DELEM DA-69T

Veksling mellom ulike drifts- og programmeringsmoduser gir fleksibilitet ved håndtering av ulike oppgaver.

Hovedskjermen på DA-Touch-styringen ser slik ut:

Hovedskjermen viser ulike alternativer avhengig av den aktive navigasjonsknappen. Ved å trykke på de ulike modusene kan du enkelt velge en spesifikk modus, der Produkter-funksjonen er aktiv som standard.

Strukturen til hovedskjermen er som følger:

Tittelfelt

I topp-tittelpanelet finner du logoen, gjeldende produktinformasjon, produktkatalogen, service-rad (når aktivert) og maskinindikatorer.



Informasjonsfelt

I informasjonspanelet vises alle funksjoner og visualiseringer knyttet til den valgte modusen.

Kommandofelt

Kommandofeltet er en del av informasjonsfeltet og er plasseringen der kontrollene knyttet til informasjonsfeltet finnes.

Navigasjonsfelt

Navigasjonspanelet, som alltid er synlig, inneholder alle hovedmodusene. Store ikonknapper gjør det mulig å bytte direkte mellom disse modusene.



Forklaring av hovedmodusene / navigasjonsknappene:

For å opprette et nytt program og velge et program fra produktbiblioteket.

For å tegne/opprette et nytt produkt eller redigere et eksisterende produkt (grafisk).

For å sette opp maskinen og endre eksisterende verktøyoppsett.

For å opprette et nytt CNC-program eller redigere et eksisterende CNC-program numerisk.

For å starte produksjon av det valgte produktet/programmet.

For å programmere alle innstillinger for å utføre én enkelt bøy, uavhengig av et program.

Brukerinnstillinger og preferanser som gjelder programmering av nye produkter og programmer.

Brukerinnstillinger og preferanser som gjelder maskinen.

Via denne knappen kan du få tilgang til hjelpesystemet, som gir deg kontekstavhengig informasjon.

Kom i gang med DELEM DA-69T

Steg 1: Introduksjon til bruk av DELEM DA-69T

For å oppnå et effektivt bøye-program, start med å lage en produkttegning og beregne en gyldig bøyesekvens for produktet. Denne sekvensen utnytter fullt ut driftsevnen til DELEM DA-69T for å generere et produktprogram. Her er en rask oversikt:

1. Gå til Produkt-modusen og start et nytt produkt.

2. Angi produktdetaljer og lag en 2D-profil ved hjelp av Tegnemodusen.

3. Juster verktøyoppsettet ditt i Verktøyoppsettsmodusen.

4. Bestem bøyesekvensen ved hjelp av bøyesekvensmodus.

5. Endre CNC-programmet i programmodus hvis nødvendig.

6. Kjør programmet ved å trykke på Auto og deretter på Start.

Steg 2: Viktige forberedelser

Før du går i gang med drift av DELEM DA-69T, sørg for at alle materialer og verktøy er riktig programmert:

l  Programmer materialene i materialbiblioteket via innstillingsmodus.

l  Definer nødvendige verktøy i verktøybiblioteket, som finnes i maskinmodus.

Steg 3: Opprett en produkttegning

Bruk tegnefunksjonen i DELEM DA-69T til å skissere det produktet du ønsker å lage:

l  Bruk skissering og verdisettingsmetoder for å utarbeide designet ditt, og juster linjelengder og vinkler etter behov.

l  Bruk zoom-, pass-til-skjerm-, panorering- og rotasjonsfunksjonene for nøyaktige justeringer.

l  Designfunksjoner inkluderer 2D- og 3D-grafisk design, arktykkelsesjustering og muligheten til å legge til eller endre bøyer.

Steg 4: Bestemme bøyesekvensen

Når tegningen er ferdig, bruk verktøyoppsett- og bøyesekvensmodusene:

l  Programmer det nøyaktige verktøyoppsettet i verktøyoppsettsmodus.

l  I bøyesekvensmodus kan du programmere og visuelt verifisere bøyesekvensen din. DELEM DA-69T-drift støtter både automatisk og manuell bestemmelse av denne sekvensen.

Steg 5: Opprette et numerisk program

Få tilgang til det numeriske programmet via Program-menyen:

l  Start et numerisk program direkte eller generer ett fra en grafisk bøyesimulering.

l  DELEM DA-69T-drift muliggjør visualisering og redigering under produksjon. Et fullført program utløser etterbehandling og opprettelse av et numerisk program.

Steg 6: Bruk av automatisk og manuell modus

Kjør programmet for produktet ditt i ulike moduser:

l  I automatisk modus kjøres programmet bøyning for bøyning.

l  Manuell modus gir en testmiljø for enkelte bøyninger, noe som er nyttig for å forstå systemets oppførsel.

Steg 7: Sikkerhetskopi og ekstern lagring

Lagre produkt- og verktølfiler for sikkerhetskopi og utveksling mellom systemer:

l  Avhengig av konfigurasjonen din kan filene lagres på et nettverk eller på en USB-stick.

Å mestre disse stegene sikrer effektiv bruk av DELEM DA-69T-drift, optimalisering av produksjonen og reduserte feil.

Programmeringshjelpemidler for DELEM DA-69T

Programmeringshjelpemidler er uvurderlige for operatører som ønsker å maksimere potensialet til DELEM DA-69T.

Hjelpetekst

Dette kontrollsystemet er utstyrt med en nettbasert hjelpefunksjon. Når hjelp-knappen i navigasjonspanelet trykkes, vises kontekstavhengig hjelp.



For å aktivere et hjelpevindu for en parameter, trykk på hjelp-knappen i navigasjonspanelet.

Et popup-vindu vises med informasjon om den aktive parameteren.



Dette hjelpevinduet inneholder samme informasjon som driftshåndboken.

For å bruke hjelpevinduet, blar du gjennom teksten ved å sveipe med fingeren i ønsket retning. Trykk på nedre eller øvre del av skjermen for å navigere mellom sider. Bruk indeksfunksjonen for å hoppe til innholdsfortegnelsen, der hyperlenker gir direkte navigering til emner. Trykk på «Avslutt» for å lukke hjelpevinduet.

Listeboksfunksjonalitet

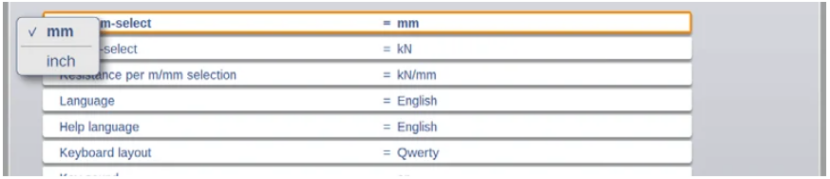

Noen parametere har et begrenset sett med valgbare verdier. Trykk på parameterlinjen for å åpne en liste over alternativer og velg den ønskede verdien. For å lukke listen uten å endre valget, trykk utenfor boksen.



Filter, sanntidsøk, automatisk filter

I visse moduser, for eksempel Produkter-modus, kan du vise lister over enheter som produkter, verktøy eller materialer. For å finne et spesifikt element bruker du filterfunksjonen: trykk på filterknappen, skriv inn en del av ID-en, og listen vil automatisk begrenses til å matche innskriften din. Skill flere søkeord med mellomrom.

For å lukke filtervinduet bruker du tastatur-lukk-knappen ved siden av tastaturet.

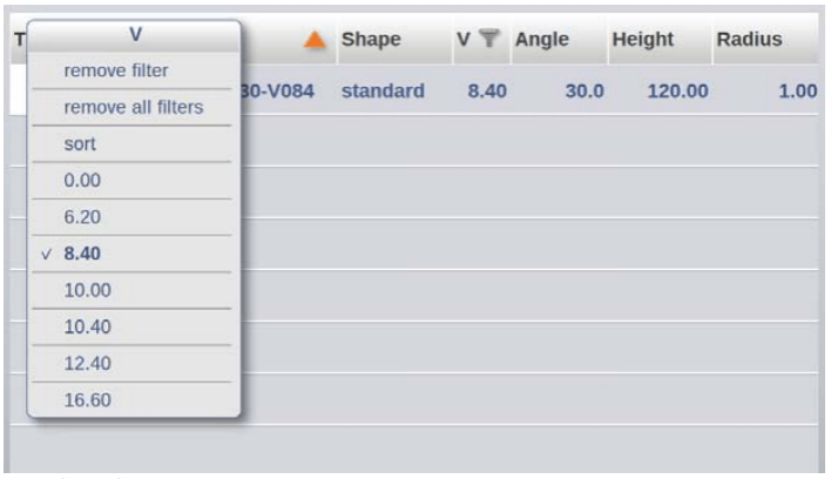

Auto filter

I tillegg til filterfunksjonen har verktøy- og produktvalgstabellene en automatisk filterfunksjon via kolonneoverskrifter. Ved å trykke på en overskrift sorteres listen etter den aktuelle kolonnen, noe som indikeres med en trekant for sortering. En automatisk filterlisteboks vises og gir filteralternativer basert på kolonneinnholdet. For eksempel kan du i dødsverktøyvalg filtrere etter V-åpning. Filtre kan fjernes på samme måte, med et alternativ for å nullstille dem.



Navigasjon

I noen moduser er programvinduene inndelt i faner.



Fanene kan enkelt velges ved å bare trykke på dem. Når en fane ikke er fullstendig synlig eller ikke er synlig i det hele tatt, kan den ønskede fanen «dras» inn i sikte og velges ved å dra horisontalt på faneraden.

Tekstinntasting og redigering

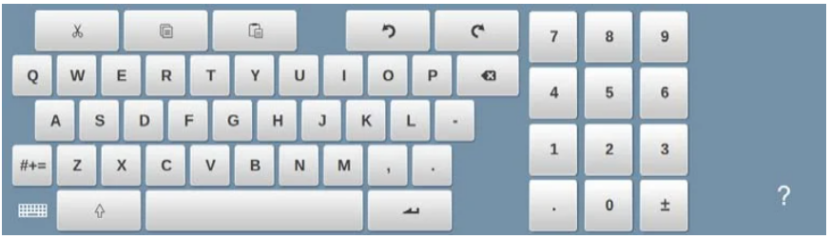

Ved bruk av DELEM DA-69T forenkles effektiv datainntasting ved å trykke på den ønskede posisjonen for å plassere markøren for tekst- eller verdiinntasting. Dette er spesielt nyttig i redigeringsnotater, der du kan skrive inn flere linjer og bruke Enter-tasten for linjeskift. På-skjerm-tastaturet gir redigeringshjelpemidler som Klipp ut, Kopier og Lim inn, samt Angre- og Gjør om-valg for å forbedre bruken av DELEM DA-69T.



For økt brukervennlighet kan tastaturet vises eller skjules ved hjelp av pilknappen i nedre venstre hjørne, noe som forenkler prosessen med datainntasting.

Innskriving av alfanumeriske tegn mot spesialtegn

Når du lærer å bruke DELEM DA-69T, er det viktig å forstå bruken av både alfanumeriske tegn og spesialtegn i hele kontrollsystemet. Et fullstendig alfanumerisk tastatur på skjermen vises automatisk når det er nødvendig. I felt som kun krever numerisk inndata, er alfanumeriske tegn deaktivert, og bare det numeriske tastaturet er aktivt.

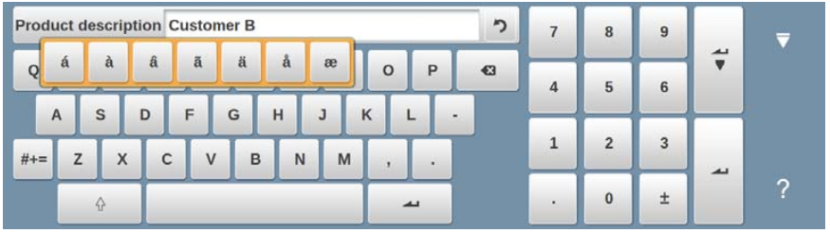

I felt som tillater alfanumeriske strenger er hele tastaturet tilgjengelig, og spesialtegn kan velges via knappen for spesialtegn. Ved å holde inne et tegn (f.eks. «a») vises tilleggsvarianter av spesialtegn (á, à, â osv.), noe som gir større fleksibilitet ved inndata under bruk av DELEM DA-69T.



Kalkulator

For å effektivt mestre DELEM DA-69T-driften, bruk den innebygde «skrivebordskalkulatoren». Den er tilgjengelig via kalkulatorikonet øverst på skjermen og gir essensielle funksjoner som addisjon, subtraksjon, multiplikasjon og divisjon, samt prosent-, kvadratrot- og minnefunksjoner. Ved beregninger som involverer parameterverdier kan du uten problemer bytte til kalkulatoren under inntasting av parametere.



Denne integrasjonen gjør det mulig å bruke parameterverdier direkte, og resultatene oppdateres automatisk i innskrivningslinjen, slik at man unngår behovet for manuell overføring av data. Kalkulatoren forenkler beregningsprosessen som en del av DELEM DA-69T-driften og øker dermed den totale effektiviteten.

Meldingssenter

Når meldinger genereres fra PLC-en, sikkerhetssystemene, LUAP-ene eller sekvensereren, sendes de til «Meldingssenteret». I DELEM DA-69T-drift indikerer ikonet for meldingssenteret, som ligger i øverste rad sammen med kalkulator- og nøkkel-lås-symbolene, at det finnes aktive meldinger. Ved å trykke på dette ikonet fjernes meldingene fra skjermen for å lette uavbrutt programmering og redigering. Ved å trykke på det igjen vises alle meldinger. Hvis nye meldinger mottas mens systemet er i bakgrunnen, viser ikonet for meldingssenteret en ekstra indikator, slik at du alltid er informert om all kommunikasjon i DELEM DA-69T-driftsystemet.

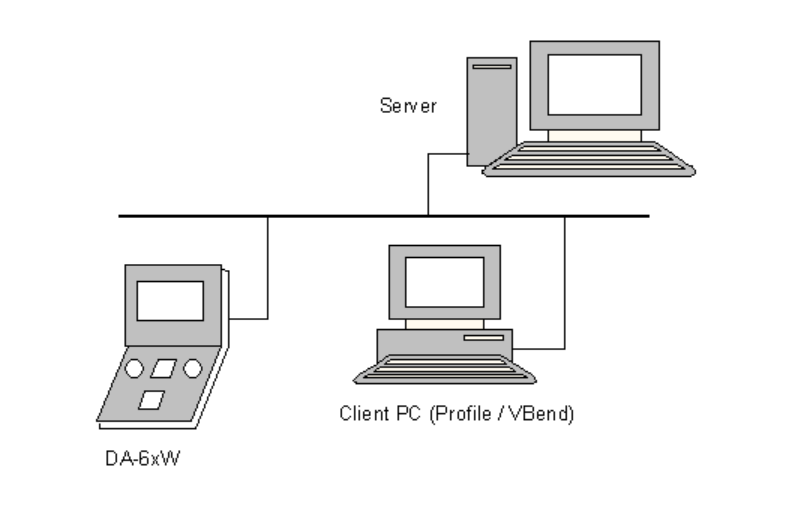

Nettverk

CNC-styringen er utstyrt med et nettverksgrensesnitt. Nettverksfunksjonen gir operatørene mulighet til å importere produktfiler direkte fra nettverkskataloger eller eksportere ferdige produktfiler til ønsket nettverkskatalog.



Nøkkel-låsefunksjon

For å forhindre uautoriserte endringer av produkter eller programmer i DELEM DA-69T-driften gir nøkkel-låsfunksjonen sikkerhet ved å låse kontrollen. Det finnes to nivåer av låsing:

l  Programlås: Tillater kun produktvalg og kjøring i automatisk modus.

l  Maskinlås: Låser maskinen fullstendig og deaktiverer kontrollen.

For å aktivere en lås, trykk på låssymbolet øverst på skjermen. Ved å angi den riktige koden aktiveres enten programlås, som vises som en grå lås, eller maskinlås, som vises i rødt. Denne funksjonen sikrer at driften av din DELEM DA-69T forblir sikker og nøyaktig.



Når programlås er aktivert på DELEM DA-69T, vises låssymboler bak parameterne, noe som indikerer at endringer ikke er tillatt. For å låse opp, trykk på låssymbolet og angi den riktige koden. Når koden er angitt, vil låssymbolet vise at det er ulåst, og låssymbolene bak parameterne vil forsvinne.



Kodene kan endres etter behov. Prosedyren for å håndtere kodene finnes i installasjonsmanualen.

OEM-funksjonspanel

Avhengig av maskinprodusentens implementering kan øverste høyre hjørne av skjermen brukes til spesielle indikatorer. For å få tilgang til funksjoner knyttet til disse indikatorene, kan OEM-funksjonspanelet åpnes ved å trykke på dette hjørnet av skjermen.

Programvareversjoner

Versjonen av programvaren i styreenheten vises under fanen Systeminformasjon i maskinmenyen.



Eksempel på versjonsnummer:

V 1.2.3

V står for versjon

V 1.x.x er hovedversjonsnummeret

V x.2.x er mindre versjonsnummeret

V x.x.3 er oppdateringsversjonsnummeret

Den hovedversjonsnummer av DELEM DA-69T-driften programvare er oppdatert med betydelige nye funksjoner som kan endre den vanlige arbeidsflyten. Den minore versjonsnummeret økes når forbedringer legges til uten å påvirke eksisterende operasjoner. Den oppdateringsversjonsnummeret reserveres for programvarekorrigeringer innenfor gjeldende versjon.

Ved å følge denne veiledningen vil brukere ikke bare bli dyktige i bruk av DELEM DA-69T, men også optimalisere dens funksjonalitet, noe som fører til forbedret produktivitet og nøyaktighet i deres operasjoner.

Konklusjon

Å mestre bruk av DELEM DA-69T innebär å forstå dets viktigste funksjoner, navigere effektivt i grensesnittet og utføre rutinemessige vedlikeholdsundersøkelser. Ved å følge de beskrevne trinnene kan operatører maksimere effektiviteten og nøyaktigheten i sine bremseoperasjoner, redusere nedetid og forbedre den totale produktiviteten.



Å sikre riktig oppsett og regelmessig vedlikehold vil ikke bare forlenge levetiden til din DELEM DA-69T, men også optimalisere arbeidsflyten din. For mer detaljert støtte eller eventuelle spesifikke spørsmål kan du gjerne kontakte JUGAO CNC MACHINE-teamet. I tillegg er du velkommen til å utforske våre andre ressurser og dokumentasjon for grundig veiledning om CNC-maskinbruk og forbedringer.
