Hvis du ønsker å raskt mestre bøyefølgen for DELEM DA-69T, er du kommet til rett sted. I denne veiledningen gir jeg en klar og konsis oversikt som hjelper deg med å forstå hvordan du effektivt setter opp og utfører bøyefølger ved hjelp av det avanserte DELEM DA-69T-systemet.



Uansett om du er en erfaren fagperson som ønsker å forfine ferdighetene dine eller en nybegynner som gjerne vil lære, vil mestring av bøyefølgen for DELEM DA-69T forbedre både nøyaktigheten og effektiviteten din innen metallarbeid. Med denne kunnskapen vil du være godt rustet til å optimalisere driften din og oppnå best mulige resultater i pressebremseapplikasjonene dine.

Introduksjon

For å generere eller endre en bøyesekvens for produkttegningen, velger du produktet fra biblioteket og bruker «Bøyesekvens».

Å mestre DELEM DA-69T-bøyesekvensen innebär effektivt å bruke både automatiske og manuelle metoder for å fastslå den optimale bøyesekvensen. Når en verktøykonfigurasjon er etablert, kan du starte bøyesimuleringen ved å velge navigasjonsknappen «Bøyesekvens».



Slik kan du gå frem:

l  Automatisk beregning: Start med det bøyde produktets konfigurasjon, slik at systemet automatisk beregner den ideelle bøyesekvensen.

l  Manuell fastsettelse: Alternativt kan du starte med det flate produktet hvis du foretrekker å velge bøyesekvensen manuelt og dermed utelate den automatiske funksjonen.

På skjermen for bøyesekvens vises produktet først mellom verktøyene i en potensiell endelig bøye-posisjon. Når simuleringen starter, vises produktet i sin ferdige form. For å utlede bøyesekvensen, utbøyer du produktet fra den endelige bøyen til den første bøyen ved hjelp av de angitte funksjonstastene. Hvis du ønsker å starte manuelt med det utbøyde produktet, kan du velge denne innstillingen under kommandoknappen «Bøyesekvens».

Utforsk nøkkelfunksjoner

Utbøy: Dette lar deg utbøye den nåværende bøyen eller søke etter neste mulige bøy som kan utbøyes, noe som letter vurderingen av din bøye-strategi.

Bøy: Dette gjør det mulig å bøye produktet i simuleringsskjermen eller bytte til neste bøysteg, noe som er avgjørende for å visualisere hver fase i prosessen.

Endre: Juster produktet eller måleutstyret manuelt for å sikre nøyaktighet i operasjonene.

+Flytt produkt: Juster manuelt posisjonen til produktet.

+Skifteindikator: Juster indikatoren manuelt for økt kontroll.

Manuell valg: Velg direkte en bøyeskisse for å påvirke bestemmelsen av bøyesekvensen, noe som gir mer kontroll og fleksibilitet.

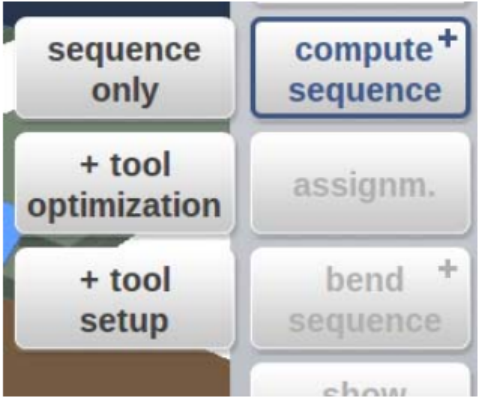

Beregn sekvens: Dette kraftfulle verktøyet beregner en gyldig bøyesekvens. Under denne prosessen kan du:

l  Avbryt hvis ingen gyldig sekvens er beregnet.

l  Stopp hvis en sekvens er beregnet, men den ikke nødvendigvis er optimal.



+Kun sekvens: Beregner basert på den eksisterende verktøyoppsettet.

+Sekvens + verktøyoptimalisering: Optimaliserer verktøyplasseringene for en forbedret sekvens.

+Sekvens + verktøyoppsett: Erstatter det nåværende oppsettet med optimale verktøy fra biblioteket for best mulig passform.

Tildelinger: Få tilgang til parametere som er kritiske for beregning av bøysekvensen og juster dem tilsvarende for å forbedre resultatene.

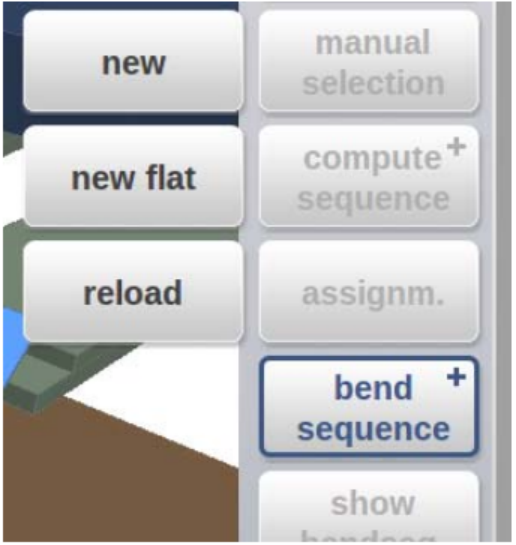

Bøysekvens: Administrer bøysekvenser enkelt.



+Ny: Start en ny, automatisk beregnet sekvens.

+Ny flatplate: Begynn fra en flat plate, manuelt bestemme sekvenser.

+Last inn på nytt: Gjenopprett sekvenser fra disk, ignorer tilknyttede CNC-programmer mens korreksjoner inkluderes.

+Lagre/Lagre som: Lagre fullførte sekvenser og sørg for at alle nødvendige akseposisjoner og verktøynummer er inkludert. Bruk «Lagre som» for produktavgrensing.

Vis bøysekvens:

DELEM DA-69T lar deg visualisere bøysekvensen på en mosaikkskjerm med en trinnvis grafisk oversikt eller i en 3D-visning via valg av visningsmodus, noe som bidrar til grundig forståelse av hvert sekvenssteg.



Ved full forståelse og bruk av disse funksjonene kan operatører raskt oppnå mesterskap i bøysekvensen til DELEM DA-69T, og dermed optimalisere både nøyaktighet og effektivitet i bøyeprosessene.

Vis valg

På skjermen for bøyesekvens kan visningene byttes ut fra ønsket valg. Visningsfunksjonene befinner seg på motsatt side av kommandoknappene på hovedskjermen.



Visningsfunksjoner

De øverste kommandosymbolene gir direkte tilgang til valg av 2D- og 3D-visning.

Visualiseringen av maskin, verktøy og produkt kan velges ved hjelp av den andre settet med kommandosymboler på skjermen.

Bytt mellom noen mulige måter å vise produkt-/verktøykonfigurasjonen på:

• produkt

• produkt/verktøy

• alle

Tilbakestill rotasjon gjenoppretter den opprinnelige rotasjonsvisningen. Tilpass til visning, skaler for å passe funksjon for å skalere produktet slik at det passer inn i visningen.

Bøyvelger

På bøysekvens-skjermen i DELEM DA-69T kan du enkelt velge og navigere mellom bøyer ved hjelp av bøyvelgeren. Øverst på skjermen vises antallet bøyer sammen med forhåndsvelgere. Etter at sekvensen er fullført, er disse velgerne helt fargelagt, aktive og inkluderer en rettningsindikator.



Å trykke på en bøy gjør det mulig å raskt velge ønsket data. Rettningsindikatoren bruker grønn, gul eller rød farge for å vise overholdelsesnivået i forhold til bøysekvensoppdragene i DELEM DA-69T.



Dette systemet hjelper brukere med å raskt mestre bøysekvensen for økt effektivitet og nøyaktighet.

Utbøy produkt

For å mestre bøysekvensen i DELEM DA-69T er det avgjørende å forstå utbøyprosessen. Du kan generere et CNC-program ved å fastsette bøysekvensen ved hjelp av to metoder:

l  Automatisk beregning: Trykk Beregn for å la DELEM DA-69T automatisk finne den raskeste bøysekvensen.

l  Manuell retting: Trykk Retting gjentatte ganger til produktet er fullstendig rettet. Trykk deretter på Bøyesekvens og Spare for å generere og lagre CNC-programmet.



Problemer kan likevel oppstå hvis ingen gyldig DELEM DA-69T-bøyesekvens finnes, ofte på grunn av feilaktige verktøykonfigurasjoner eller tildelinger. I slike tilfeller bør du gå tilbake til verktøykonfigurasjonsmenyen for å rette opp feil, eller justere tildelingsmenyen etter behov. Hvis en kollisjon oppdages under rettingen, juster bøyesekvensen manuelt ved hjelp av de tilgjengelige funksjonene for optimale resultater. Å mestre disse teknikkene sikrer en effektiv arbeidsflyt for DELEM DA-69T-bøyesekvens.

Manuell valg av bøyer

I DELEM DA-69T-systemer foreslår styringen vanligvis neste bøy i sekvensen, men manuelle justeringer kan være nødvendige for å optimalisere DELEM DA-69T-bøyesekvensen. Dette kan gjøres via funksjonen for manuelt valg, som lar brukeren endre sekvensen basert på spesifikke behov.

Ved aktivering gir manuelt valg to metoder:

1. Start med et bøyd produkt: Brukere kan angi bøyesekvensen ved å trykke på bøyene og legge dem til i sekvensen. Prosessen starter fra det høyeste nummeret og går til bøye 1.

2. Start med et flatt produkt: Brukere kan angi bøyesekvensen ved å velge bøyene, fra bøye 1 til det høyeste nummeret.

Hvis en bøye som allerede er i sekvensen blir valgt, gjenopptar DELEM DA-69T-systemet sekvensen fra dette punktet. Denne fleksibiliteten hjelper brukere med å mestre DELEM DA-69T-bøyesekvensen effektivt og forbedrer deres bøyeoperasjoner.

Funksjoner

Bytt: Roter produktet mellom verktøyene (bakfra mot framme).

Avbryt: Forlat nåværende skjerm uten å lagre endringer.

Godta: Lagre endringene og forlat nåværende skjerm.

Flytt produkt

I menyen for bøyesimulering i DELEM DA-69T-styringssystemet beregner programvaren den neste mulige bøyesekvensen uten kollisjon med verktøyene eller maskinen. Hvis du må gjenplassere produktet innenfor verktøysettet, kan du bruke funksjonen «Flytt produkt» for sømløse justeringer.



Denne handlingen åpner et nytt vindu med flere funksjoner for økt kontroll over bøyesekvensen i DELEM DA-69T:

Hopp venstre : Flytt produktet til en annen verktøykombinasjon i venstre retning.

Hopp høyre : Flytt produktet til en annen verktøykombinasjon i høyre retning.

Flytt venstre : Juster produktet 1 millimeter mot venstre innenfor samme verktøysett.

Flytt høyre juster produktet 1 millimeter til høyre innenfor samme verktøysett.

Avbryt avslutt gjeldende skjerm uten å lagre endringer.

Akseptere lagre endringene og avslutt gjeldende skjerm.

Ved å mestre disse funksjonene kan du effektivt administrere DELEM DA-69T-bøyesekvensen og sikre optimal ytelse og nøyaktighet i bøyeoperasjonen din.

Forskyvningsmåler

Å mestre DELEM DA-69T-bøyesekvensen innebærer å forstå de nøyaktige justeringene som kan utføres via funksjonen Forskyvningsmåler. Ved hver bøy beregner systemet automatisk posisjonene til X-, R- og Z-aksen for å unngå kollisjoner og optimere bøyeoperasjonen. For å finjustere disse posisjonene kan du imidlertid manuelt justere fingerplasseringen ved hjelp av funksjonen Forskyvningsmåler.



Denne handlingen åpner et nytt vindu med flere funksjoner for finjustering av fingerposisjonene:

Velg finger velg hvilken finger som skal justeres.

Klem hjørne for maskiner utstyrt med klemfingre: plasser fingeren rundt hjørnet av kontaktoverflaten for å stabilisere produktet både i X- og Z-retning.



Bytt side flytt fingeren til en annen side av produktet, hvis maskinen har en R-akse. Dette gir alternative plasseringsmuligheter.



Legg på finger velg å legge produktet på den valgte fingeren når du bruker en R-akse, noe som sikrer optimal støtte for produktet.

Flytt venstre flytt den valgte fingeren 1 millimeter til venstre for nøyaktige justeringer.

Flytt høyre flytt den valgte fingeren 1 millimeter til høyre.

Avbryt avslutt gjeldende skjerm uten å lagre endringer.

Akseptere lagre endringene dine og avslutt skjermen.

Ved å bruke disse funksjonene effektivt kan du forbedre DELEM DA-69T-bøyefølgeprosessen og sikre effektive og nøyaktige bøyeoperasjoner.

Oppgaver og bakmålefunksjoner

Introduksjon til oppgaver

DELEM DA-69T-bøyesekvensoppdrag er nøkkelparametere som styrer hvordan bøyesekvensberegningen utføres. Du får tilgang til dem fra verktøykonfigurasjonsskjermen ved å bruke funksjonstasten «Assignm». Disse oppdragene hjelper deg med å oppnå en optimal balanse mellom å minimere produksjonstiden og unngå kollisjoner mellom produktet, maskinen eller verktøyene.

For å mestre DELEM DA-69T-bøyesekvensen, konfigurer ulike parametere, inkludert de som gjelder maskininnstillinger, produkt nøyaktighet og håndteringsmuligheter.

Funksjoner

Last standardinnstillinger: Last forhåndsdefinerte standardoppdragsinnstillinger som er tilpasset for å optimere din spesifikke situasjon. Bruk «Lagre som standard» for å lagre disse innstillingene til senere bruk, og hent dem igjen med «Last standardinnstillinger».

Lagre som standard: Lagre dine nåværende innstillinger som standard for fremtidig bruk.

Avbryt : Avslutt uten å lagre endringer.

Godta: Lagre endringer og avslutt, og bruk dine optimerte innstillinger i DELEM DA-69T-bøyesekvenskonfigurasjonen.

Å bruke disse funksjonene effektivt vil forbedre både produktivitet og nøyaktighet med DELEM DA-69T.

Oppgaver – generelt

For å mestre bøyesekvensen til DELEM DA-69T er det avgjørende å forstå flere konfigurasjonsparametere som kan påvirke bøye­prosessen betydelig.

Den optimeringsgrad er en av disse nøkkelparameterne, og varierer fra 1 til 5. Denne verdien bestemmer antallet alternativer som beregnes for hver bøy. Et høyere tall betyr at flere alternativer undersøkes, men det fører også til lengre beregnings­tider:

1. Lavest optimering, raskeste beregning.

2. Lav optimering, rask beregning.

3. Middels optimering, middels beregning.

4. Høy optimering, langsom beregning.

5. Høyeste optimering, langsommeste beregning.

Optimalisering av DELEM DA-69T-bøyesekvensen innebärer viktiga konfigurasjonsparametere:

Forlengelsesforhold foran : Dette forholdet (0,01–1,0) sikrer at det er tilstrekkelig produktlengde foran presse for håndtering. Alternativene inkluderer Overhold hvis mulig , der systemet prøver å følge forholdet når det er praktisk mulig, og Overhold alltid , som strengt tvinger gjennomføring av forholdet, selv om det begrenser antallet mulige løsninger.

Radiusfaktor : Med et område fra 0,1 til 2,0 justerer denne faktoren den beregnede bøyeradiusen for å forfine X-aksens posisjon og blanklengden basert på materialens egenskaper, noe som optimaliserer DELEM DA-69T-bøyesekvensen.

Verktøyets lengdetoleranse dette angir den tillatte forskjellen mellom verktøyets lengde og bøyleinjens lengde, og sikrer at verktøyets lengde er tilstrekkelig for bøyningen, noe som påvirker utførelsen av sekvensen.

Minimum Y-åpning avgjør pressens optimale åpning for håndtering av produktet, programmert over hastighetsendringspunktet for effektiv drift.

Ved å konfigurere disse innstillingene kan du mestre DELEM DA-69T-bøyesekvensen og forbedre nøyaktigheten og kvaliteten på produktet.

Tildelinger – Bakstopp-muligheter

Å mestre DELEM DA-69T-bøyesekvensen krever en grundig forståelse av bakstopp-mulighetene. Her er noen viktige hensyn:

Bakstopp mot spiss vinkel avgjør om bakstopp kan plasseres mot vinkler mindre enn 90°. Alternativene inkluderer å tillate det («Ja») eller ikke («Nei»), noe som påvirker hvordan du håndterer DELEM DA-69T-bøyesekvensen.

Bakstopp–matrise, mellombøying avgjør om bøyninger er tillatt mellom matrisen og bakstopp. Alternativene er:

l  «Tillatt»: hvis det er vanligvis tillatt.

l  «Tillat hvis unikkelig»: hvis det viser seg at ingen løsninger finnes, er det tillatt.

l  «Forbudt»: aldri tillatt.



Denne beslutningen sikrer nøyaktighet ved utførelse av bøyesekvensen DELEM DA-69T.

Kanttoleranse : Når bakstopp er mot et flatt ark, er en vinkeltoleranse (avvik fra horisontal) tillatt. Denne kan programmeres i grader, i området fra 0 til 90°.



90-graders toleranse : Angi det maksimale tillatte avviket fra vertikal (90°) når en bakmåler er mot en bøyd vinkel.



Lay-on-bakstoppgrense : Bruk denne parameteren hvis bøyeskiven har bakmålerfingre på en bevegelig R-akse med «lay-on»-design. Hvis arklengden overstiger denne grensen på maskinens bakside, skjer automatisk justering av X- og R-aksens posisjoner, slik at arket kan hvile på bakmålerfingren.



Tilbakeføringsoptimalisering : Forbedre prosesseffektiviteten ved å aktivere tilbakeføringsoptimalisering for grafiske bøyesteg. Denne funksjonen optimaliserer under etterbehandlingsstadiet, slik at bakgauge beveger seg direkte til sin neste posisjon, og dermed forenkler DELEM DA-69T-bøyesekvensen.

Å forstå disse tildelingene er avgjørende for å sikre nøyaktighet og effektivitet i DELEM DA-69T-bøyesekvensen, og dermed forbedre den totale ytelsen.

Vis bøyesekvens

Når funksjonen «Vis bøyesekvens» er trykket på, vises en grafisk oversikt over bøyesekvensen.



Denne funksjonen kan brukes når som helst etter at den første ubøyingen er fullført. Den grafiske oversikten viser de fastsatte bøyene og de som fortsatt mangler (angitt med et spørsmålstegn).

Hvert bilde i oversikten kan enkelt forstørres eller forminskes ved hjelp av tilgjengelige funksjoner, og roteres ved hjelp av fingerbevegelser. Denne funksjonaliteten bidrar til optimalisering av DELEM DA-69T-bøyesekvensen.

Konklusjon

Når du lærer deg DELEM DA-69T-bøyefølgen, er det avgjørende å fokusere på nøkkelprogrammeringstrinn, som nøyaktig verktøyoppsett, presise justeringer av følgen og effektiv bruk av programvarens funksjoner. Disse trinnene vil hjelpe deg med å forenkle driftsprosesser og øke produktiviteten. Husk at riktig anvendelse og jevnlig trening er avgjørende for å bli kompetent i bruk av DELEM-systemet.
