Når operatører står overfor inkonsekvente bøyevinkler under produksjonen, er den første komponenten som vanligvis inspiseres pressebremsevinkelkompensasjonssystemet, siden feil i denne enheten er en vanlig årsak. Vinkelkompensasjon er avgjørende for å opprettholde bøyepresisjon, spesielt ved behandling av lange eller tykke metallplater. Et feilfungerende kompensasjonssystem fører til varierende vinkler på ett og samme arbeidsstykke, noe som utløser kvalitetsfeil og materiellspill. Denne veiledningen beskriver typiske årsaker til feil i pressebremsevinkelkompensasjonssystemet og gir praktiske, trinnvise feilsøkingsmetoder for å diagnostisere og løse problemet effektivt.

Grunnleggende om vinkelkompensasjon for bremsepresser

Før man tar opp feilen, er det viktig at operatører forstår virkemåten til vinkelkompensasjonssystemet, som vanligvis kalles kroningskompensasjon. Dette systemet er designet for å kompensere for den inneboende deformasjonen i maskinrammen under bøyeprosessen.

Betydningen av vinkelkompensasjon for CNC-bremsepresser

Under metallbøyning opplever sentraldelene av stempel og bord liten avbøyning under påført trykk. Uten effektiv kompensasjon vil bøyevinkelen i arbeidsstykkets sentrum avvike fra vinklene ved de to kantene. Vinkelkompensasjonssystemet retter opp denne avbøyningen for å sikre jevn bøyning over hele arbeidsstykket.

Moderne CNC-bøyeskiver bruker vanligvis tre typer kompensasjonssystemer:

• Mekaniske krumningssystemer

• Hydrauliske krumningssystemer

• CNC-drevne automatiske kompensasjonssystemer

Feil på en hvilken som helst kjernekomponent i disse systemene fører til feil i vinkelkompensasjonen, noe som viser seg som uregelmessige bøyevinkler.

Hovedårsaker til feil ved vinkelkompensasjon i bremsepresser

Når du feilsøker unormale bøyevinkler, fokuser på følgende typiske årsaker:

Feil konfigurasjon av krumningsparametere

Feil parameterinnstillinger i CNC-styringen er den ledende årsaken til kompensasjonsfeil. Hvis den innstilte krumningsverdien ikke stemmer overens med materialtykkelsen, matrisens åpning eller bøykraften, kan systemet ikke utføre effektiv kompensasjon.

For å rette opp dette problemet:

• Sjekk verdiene for krønningparameterne i CNC-styringen

• Bekreft nøyaktigheten av inngitt materietykkelse og matrisebredde

• Juster kompensasjonsverdien basert på faktisk bøyetonnasje

Å korrigere disse parameterne løser ofte kompensasjonsfeilen umiddelbart.

Feil i hydrauliske krumningssystemer

For pressebrekker utstyrt med hydrauliske krønningsenheter er hydraulisk trykk en avgjørende faktor. Unormal drift av det hydrauliske systemet vil direkte føre til kompensasjonsfeil.

Typiske symptomer inkluderer:

• Ujevne bøyevinkler langs arbeidsstykket

• Langsom eller forsinket kompensasjonsrespons

• Svingende hydraulisk trykk

Insperer hydrauliske ventiler, trykksensorer og oljestrøm for å sikre normal drift av krønningscylindrene.

Slitasje på mekaniske krumningskomponenter

Mekaniske krønningsystemer bygger på justerbare kiler eller blokker montert under den nedre bordplaten. Langvarig bruk kan føre til slitasje eller feiljustering av disse delene.

Inspeksjonspunkter inkluderer:

• Justering av kileblokker

• Smøringstilstand

• Nøyaktighet av mekanisk justering

Renning og omkalibrering av den mekaniske bueneheten kan vanligvis gjenopprette normal kompenseringsfunksjon.

Systematisk feilsøking ved feil ved vinkelkompensasjon

Bruk en strukturert feilsøkingsprosess i verksteddriften for å raskt finne frem til rotårsaken.

Steg 1: Bekreft montering av verktøy og arbeidsstykke

Før du sjekker maskinsystemet, bekreft først riktigheten av verktøyoppsettet, da feilaktig oppsett kan føre til at det ser ut som om kompenseringen ikke fungerer.

Nøkkelinspeksjonspunkter:

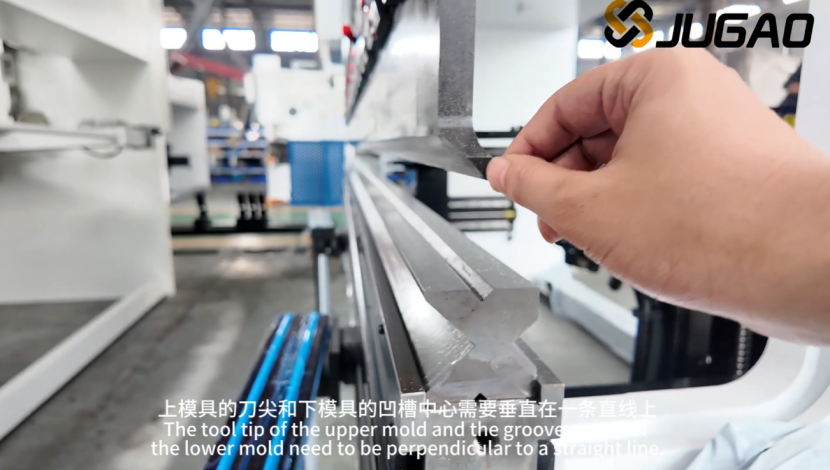

• Justering mellom stans og matrise

• Slitasje eller skade på verktøyoverflater

• Tilpasning av stansåpningens størrelse til det behandlede materialet

Steg 2: Gjennomgå kompensasjonsparametere for CNC-styring

Deretter sjekk og juster parameterinnstillingene i CNC-styringen.

Kjerneparametere som skal verifiseres:

• Krumningskompenseringsverdi

• Logikk for beregning av bøye-kraft

• Innmatte materialprestasjonsparametere

• Arktykkelsesdata

Ukorrekte inndata vil føre til feilaktige kompensasjonsberegninger.

Steg 3: Undersøk hydrauliske eller mekaniske kompensasjonsenheter

Utfør målrettede inspeksjoner basert på pressebrekkens kompensasjonsstruktur:

• For hydrauliske systemer: Sjekk oljetrykkstabilitet, funksjonalitet til hydrauliske ventiler og bevegelse til kompensasjons-sylindre

• For mekaniske systemer: Kontroller bevegelse av kileblokk, smøringstilstand og nøyaktighet av mekanisk kalibrering

Disse inspeksjonene vil vanligvis avdekke den grunnleggende årsaken til feil i kompensasjonen.

Steg 4: Utfør testbøyning og vinkelverifikasjon

Etter at justeringene er fullført, utfør en prøvebøyingsoperasjon. Bruk en digital vinkelmåler til å måle vinkler på tre posisjoner:

• Venstre ende av arbeidsstykket

• Sentral del

• Høyre ende

Konsekvente vinkelmålinger på alle posisjoner bekrefter at kompensasjonssystemet fungerer korrekt.

Proaktive tiltak for å unngå feil i vinkelkompensasjon

Forebyggende vedlikehold kan redusere forekomsten av vinkelkompensasjonsproblemer i daglig produksjon betydelig.

Regelmessig kalibrering av krøningsystemer

Periodisk kalibrering sikrer langvarig nøyaktighet til kompensasjonssystemet. Det anbefales å verifisere buelengdeparametre etter større verktøybytter eller bytte av materiale.

Rutinemessig vedlikehold av hydrauliske deler

For hydrauliske buelengdesystemer omfatter rutinemessig vedlikehold:

• Sjekke kvaliteten og nivået av hydraulisk olje

• Overvåke trykkstabilitet

• Rense eller bytte ut hydrauliske filtre

Disse trinnene forhindrer ytelsesnedgang i hydraulikksystemet.

Standardisert vedlikehold av verktøy

Verktøyets tilstand påvirker direkte bøyeakkuratese. Å holde stanser og matriser rene, intakte og riktig justerte reduserer kompenseringsfeil og forbedrer produksjonskonsistensen.

Ofte stilte spørsmål

Hva er den vanligste årsaken til feil i vinkelkompensasjon på bremsepress?

De vanligste årsakene er feilaktige CNC-parametervurderinger, feilfunksjoner i det hydrauliske krønningssystemet og mekanisk feiljustering av krønningblokken.

Hvordan kan man raskt teste funksjonaliteten til et vinkelkompensasjonssystem på bremsepress?

Utfør en prøvebøyning og mål vinkler på flere posisjoner langs arbeidsstykket. En tydelig forskjell mellom sentralvinkelen og kantvinklene indikerer mulig feilfunksjon i kompensasjonssystemet.

Kan slitt verktøy føre til feil i vinkelkompensasjon?

Ja. Slitte eller skadde stanser og matriser kan gi ujevne bøyevinkler, noe som lett kan misforstås som en feil i kompensasjonssystemet.

Hvor ofte bør pressebremsekroningsystemet kalibreres?

Kalibrering anbefales ved utskifting av verktøy, bearbeiding av nye materialer eller oppdagelse av avvik i bøyeakkuratesen.

Konklusjon

Feil i trykkbremsevinkelkompensasjon reduserer kraftig bøyepresisjonen, produksjonseffektiviteten og produktkvaliteten. Ved å forstå driftsprinsippet til kompensasjonssystemet og følge en strukturert feilsøkingsprosess – verifisere verktøyoppsettet, sjekke CNC-parametrene og inspisere kompensasjonsutstyret – kan de fleste feil diagnostiseres og rettes raskt.

Regelmessig forebyggende vedlikehold og standardisert maskinkalibrering er de mest effektive måtene å forhindre slike feil på. Hvis nøyaktighetsproblemer ved bøyning vedvarer eller profesjonell teknisk støtte trengs for trykkbremsesystemet, ta kontakt med teknikerteamet eller se på avanserte vedlikeholdsveiledninger på den offisielle nettsiden.
