Pressbryter

Innhaldet

1. Montering av proporsjonalventilen – Bruk en 10mm Allen nøkkel

2. Installasjon av raskt utslippsventil – Bruk en #24 spennner

3. Kopling av hydraulisk linje – Bruk #36 og #19 spennere

4. Dratting og feste – Spenn inn mot klokken

5. Videodemonstrasjon

Viktighet av installasjon av proporsjonalventil

Riktig installasjon av proporsjonalventilen påvirker direkte trykkbremens kontrollnøyaktighet og driftsstabilitet. Riktig installasjon sikrer:

• Mer jevne bøyninger

• Nøyere trykkregulering

• Høyere maskin-effektivitet

Forhåndsforberedelse før installasjon

Etter mottak av din JUGAO CNC pressbøyer, er proporsjonalventilen typisk demontert for frakt. Følg trinnene nedenfor for riktig installasjon for å sikre optimal maskinytelse.

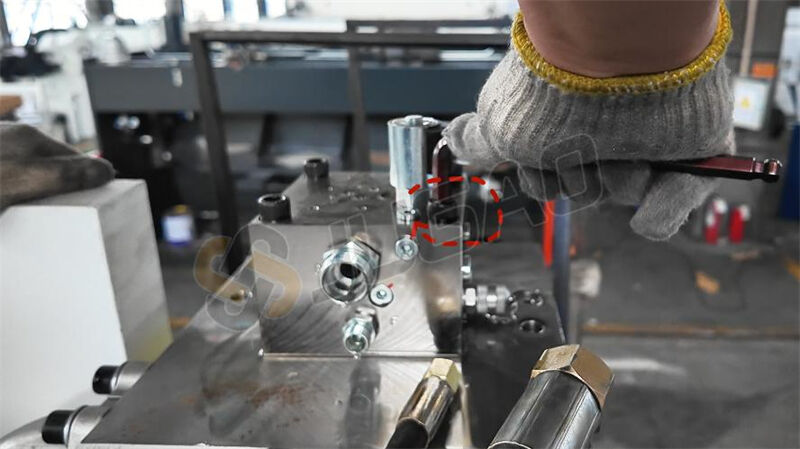

1. Montering av proporsjonalventil (Bruk en 10mm Allan-nøkkel)

Trinn:

1. Juster proporsjonalventilen slik at den passer med monteringsposisjonen på hydrauliske manifolden.

2. Bruk en 10mm Allan-nøkkel for å stramme boltene i et kryssmønster, for å sikre jevn trykkfordeling.

3. Unngå overstramning for å forhindre skade på ventilen eller seglene.

4. Etter installasjon, sjekk at den er stabil og at det ikke er noen feiljustering eller løsning.

Notater:

• Riktig installasjon forlenger ventillivetiden og opprettholder stabil hydraulisk trykk.

• Følg alltid JUGAO's tekniske spesifikasjoner for beste resultat.

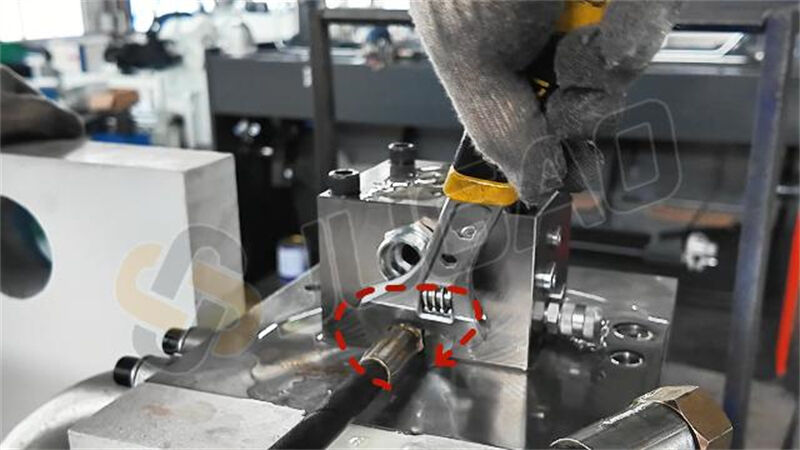

2. Installer hurtigslippspenne (Bruk en #24 klossnøkkel)

Trinn:

1. Forsikre deg om at hydraulikk-systemet er slått av og dekomprimerert for sikkerhet.

2. Juster hurtigslippspenne med dens port og fastnøy initially med hånden.

3. Bruk en #24 klossnøkkel for å feste den godt, slik at det blir et tett lueslutt.

4. Verifiser riktig justering og unngå overdrevet kraft.

Notater:

• Overfastening kan skade spennen eller tilbehør.

• Etter installasjon, start hydraulikk-systemet på nytt og sjekk etter lekkasje.

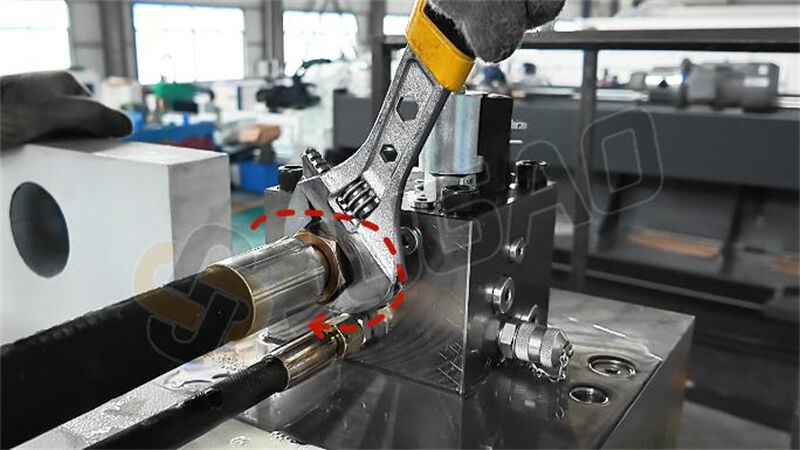

3. Koble til hydraulisk linje (Bruk #36 og #19 klossnøkler)

Trinn:

1. Inspect hydraulisk linje og tilbehør for renhet for å forhindre kontaminasjon.

2. Juster linjen med proporsjonalventilen og portene i hydraulikksystemet.

3. Bruk en #36 spennner for å holde den større mutten mens du stramrer den mindre tilføringen med en #19 spennner.

4. Sikre en trygg forbindelse uten å overtette.

Notater:

• Sjekk etter lekkasjer etter installasjon.

• Sørge for en glad hydraulisk strøm for å opprettholde systemets ytelse.

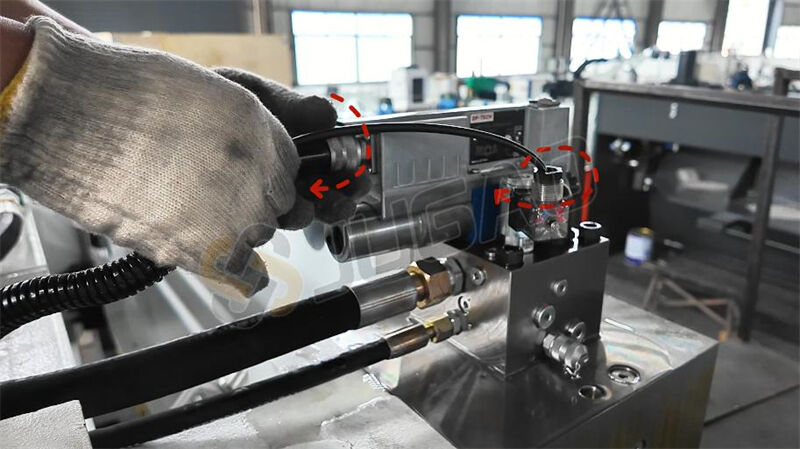

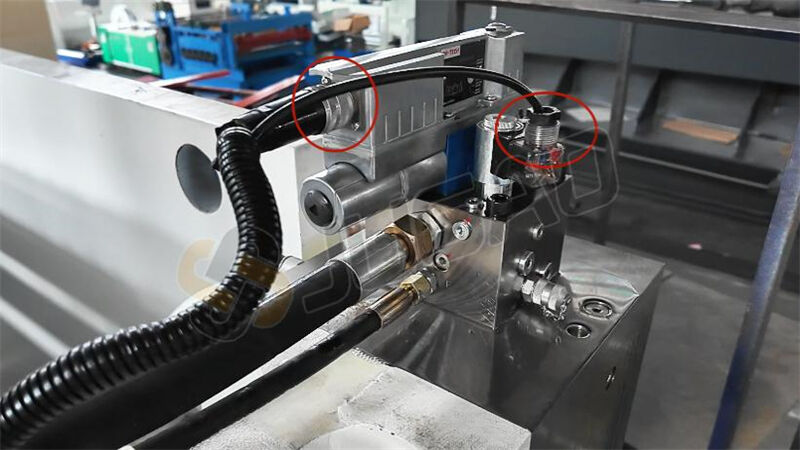

4. Tråding og Festing (Stram Mot Høyre)

Trinn:

1. Referere til JUGAOs trådediagram for å koble kablene til de riktige terminalene.

2. Plassere ventilen sikkert før du strammer.

3. Bruke en spennner for å stramme mot høyre og feste bultene.

4. Feste alle skruer for å forhindre at de løser seg under drift.

Notater:

• Sørg for riktig polaritet for å unngå kortslutt eller signalstyring.

• Test hydraulikksystemet etter installasjon for å bekrefte korrekt ventilfunksjon.

5. Videodemonstrasjon

For en visuell veiledning, se JUGAO sine videoer om proporsjonalventilinstallasjon for å sikre nøyaktig steg-for-steg-utførelse.

Konklusjon

Riktig installasjon av proporsjonalventil er avgjørende for optimal trykkbremseprestasjon. Å følge denne veiledningen sikrer:

✅ Nøyaktig trykkregulering

✅ Stabil bøyeprestasjon

✅ Lengre maskinlivstid

For ytterligere hjelp, kontakt JUGAO Teknisk Support for ekspertveiledning!
